Уплотнения штока для гидроцилиндров и пневмоцилиндров

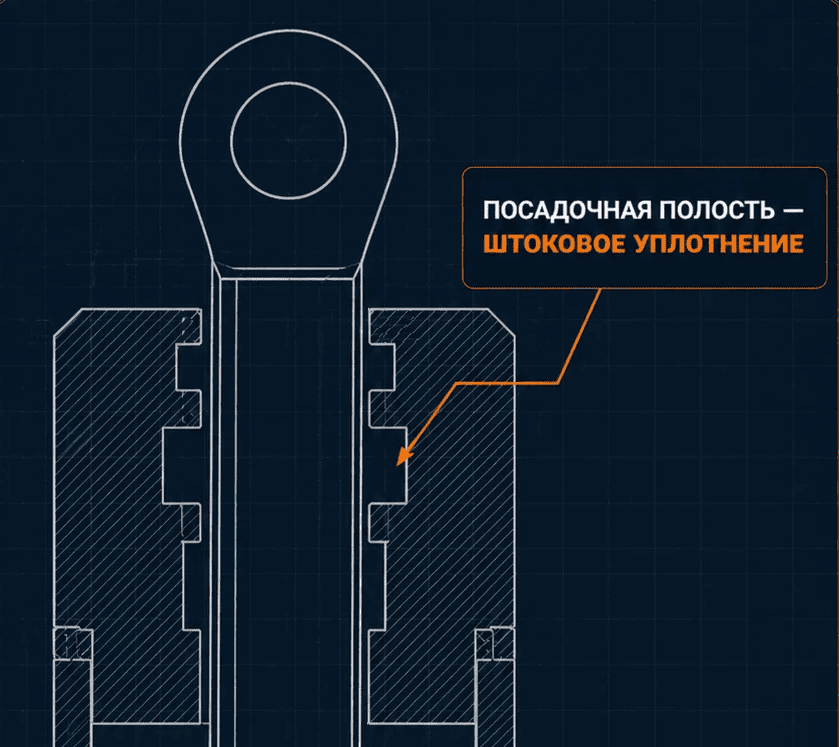

Штоковые уплотнения применяются в гидроцилиндрах и пневмоцилиндрах для герметизации узла, где шток совершает возвратно-поступательное движение. Манжета штока удерживает масло, эмульсию, воздух или другую рабочую среду внутри цилиндра, снижает риск утечек под давлением и помогает сохранить стабильную работу гидравлического или пневматического оборудования.
В каталоге можно подобрать и купить уплотнение штока гидроцилиндра, манжету штока, сальник штока или аналог по размерам, чертежу, образцу и обозначению. Подбор выполняется с учётом диаметра штока, размеров посадочной канавки, давления, температуры, скорости движения, материала профиля и типа рабочей среды.
Нужен подбор уплотнения штока?
Отправьте размеры, фото старой манжеты, чертёж или маркировку — подберём штоковое уплотнение, сальник штока или аналог для ремонта гидроцилиндра и пневмоцилиндра.
Штоковые гидравлические
Гидравлические уплотнения штока для гидроцилиндров, прессов, спецтехники и промышленного оборудования.
Классификация штоковых уплотнений
Штоковые уплотнения классифицируются по составу, рабочему давлению, среде применения, направлению действия давления, типу монтажа и профильной геометрии.
По составу уплотнительного профиля
Изготавливаются из одного материала и применяются в стандартных цилиндрах при умеренных нагрузках.
Включают основной уплотнительный элемент и дополнительное кольцо для повышения герметичности.
Применяются в нагруженных узлах, где важны стойкость к давлению, износу и выдавливанию.
Состоят из нескольких рабочих и опорных элементов для повышенного давления и интенсивной работы.
Многосоставные решения для сложных гидросистем с высокими нагрузками и компенсацией износа.
Содержат уплотнительные, направляющие и защитные элементы для тяжёлых условий эксплуатации.
По рабочему давлению
Для лёгких гидравлических и пневматических систем без экстремальных нагрузок.
Для большинства промышленных гидроцилиндров, спецтехники и оборудования.
Для тяжёлонагруженных гидросистем, прессов и промышленного оборудования.
Для особо нагруженных узлов с повышенной стойкостью к давлению, экструзии и износу.
По рабочей среде
Для работы с маслом, эмульсией, водно-гликолевыми составами и другими жидкостями.
Для пневмоцилиндров, сжатого воздуха, низкого трения и высокой скорости перемещения штока.
По типу направления давления
Принимают давление только с одной стороны и применяются в цилиндрах с заданной нагрузкой.
Работают при давлении с двух сторон и подходят для узлов с переменным направлением нагрузки.
По типу монтажа
Устанавливаются в доступное посадочное место, часто с фиксацией стопорными кольцами.
Подбираются с учётом эластичности материала, высоты профиля и размеров посадочного места.
По профильной геометрии
Классическая форма манжеты с рабочей кромкой для герметизации штока.
Состоят из набора V-образных колец и применяются при повышенном давлении.
Как выбрать манжету штока
Чтобы выбрать подходящее штоковое уплотнение, нужно учитывать диаметр штока, размеры посадочной канавки, рабочее давление, температуру, скорость движения, тип монтажа и рабочую среду.
- Подбор по размерам, профилю и посадочной канавке.
- Подбор аналога по образцу, фото, чертежу или обозначению.
- Учёт давления, температуры, скорости движения и рабочей среды.
- Выбор уплотнения для открытой или закрытой канавки.
- Решения для гидроцилиндров, пневмоцилиндров, прессов и спецтехники.
- Подбор сальников штока и манжет для ремонта оборудования.
| Параметр | Что указать | Зачем нужно |
|---|---|---|
| Диаметр штока | Размер штока в мм | Основной параметр для подбора внутреннего диаметра манжеты. |
| Размер канавки | Наружный диаметр и высота посадочного места | Позволяет подобрать профиль, который корректно встанет в узел. |
| Рабочее давление | Номинальное и пиковое давление | Влияет на выбор материала, формы кромки и опорных элементов. |
| Рабочая среда | Масло, эмульсия, воздух, водно-гликолевая жидкость | Нужно для совместимости материала уплотнения со средой. |
| Температура | Минимальная и максимальная температура | Помогает выбрать полиуретан, NBR, FKM, PTFE или другой материал. |
Купить уплотнение штока гидроцилиндра
Уплотнения штока подбираются для ремонта и производства гидроцилиндров, пневмоцилиндров, прессового оборудования, подъёмных механизмов, сельхозтехники, строительной и промышленной техники.
Для точного расчёта цены укажите размеры, материал, количество, рабочее давление и условия эксплуатации. Если маркировка неизвестна, достаточно отправить фото, чертёж или размеры посадочной канавки.
Запросить цену и наличие
Подберём штоковое уплотнение, манжету штока, сальник или аналог по размерам, фото, чертежу, обозначению и условиям работы.
FAQ — вопросы про штоковые уплотнения
Чем манжета штока отличается от поршневого уплотнения?
Манжета штока герметизирует выход штока из цилиндра, а поршневое уплотнение работает внутри цилиндра и разделяет полости с давлением.
Можно ли подобрать аналог без маркировки?
Да. Для подбора достаточно размеров, фото старой манжеты, чертежа или параметров посадочной канавки.
Какие материалы применяются?
Используются полиуретан, NBR, FKM, PTFE и комбинированные материалы. Выбор зависит от давления, температуры и рабочей среды.
От чего зависит цена уплотнения штока?
Цена зависит от размера, материала, профиля, давления, количества, наличия опорных колец и сложности изготовления.
Как понять, что уплотнение штока изношено?
Основные признаки — течь по штоку, масляная плёнка, падение давления, рывки при движении и загрязнение рабочей зоны.
Какие размеры нужны для подбора манжеты штока?
Обычно нужны диаметр штока, наружный диаметр посадочного места, высота канавки и размеры старого уплотнения.
