Пневматическое уплотнение NIPSL 320
NIPSL 320 — комбинированное уплотнение для пневмоцилиндров, совмещающее асимметричный уплотнительный профиль и грязесъемную кромку.
Описание уплотнения NIPSL 320
NIPSL 320 является сочетанием уплотнения с асимметричными кромками и грязесъемника. Один профиль выполняет сразу две задачи: удерживает рабочее давление в пневмоцилиндре и защищает внутреннюю полость от загрязнений со стороны штока.
Уплотнение устанавливается в единое посадочное место, что помогает уменьшить габариты узла и сократить время сборки. Такая конструкция особенно удобна для компактных цилиндров, где нежелательно применять отдельное уплотнение и отдельный грязесъемник.
Профиль изготавливается из полиуретана твердостью 90 Shore A. Материал обеспечивает износостойкость, упругость рабочих кромок и стабильную форму при многократных циклах возвратно-поступательного движения.
Технические характеристики
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -30°C…+80°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация и защита от загрязнений |
Преимущества NIPSL 320
- совмещает уплотнение и грязесъемник в одном элементе
- асимметричные кромки обеспечивают стабильную герметизацию
- установка в единое посадочное место уменьшает габариты узла
- сокращает время монтажа и обслуживания цилиндра
- полиуретан 90 Shore A повышает износостойкость профиля
- подходит для компактных пневматических цилиндров
Аналоги и взаимозаменяемость NIPSL 320
NIPSL 320 подбирается как комбинированное уплотнение с функцией грязесъемника при совпадении посадочных размеров, материала, скорости, давления и температурного режима. При замене важно учитывать асимметричную геометрию профиля и монтаж в одно посадочное место.
Визуальная схема и геометрия профиля NIPSL 320

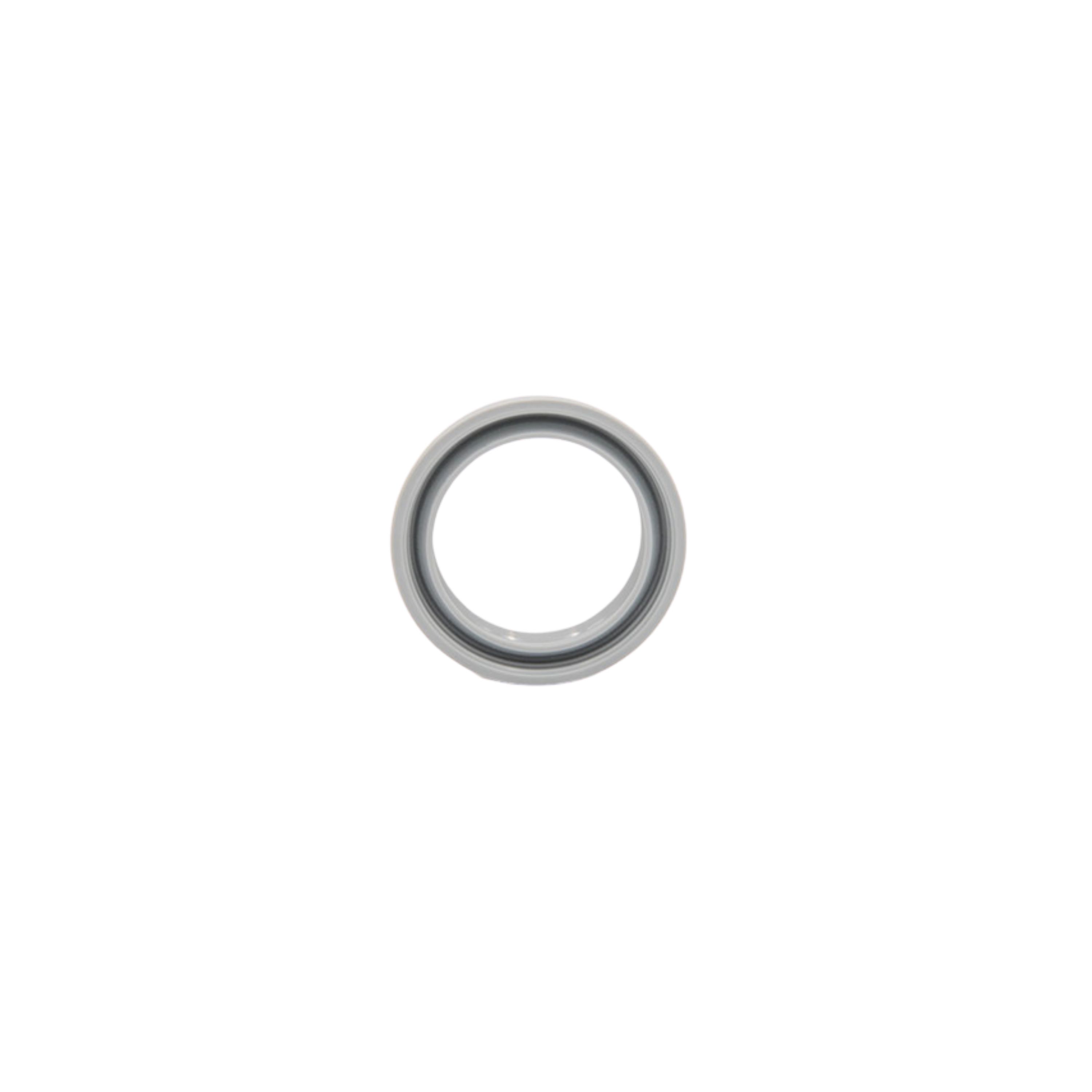

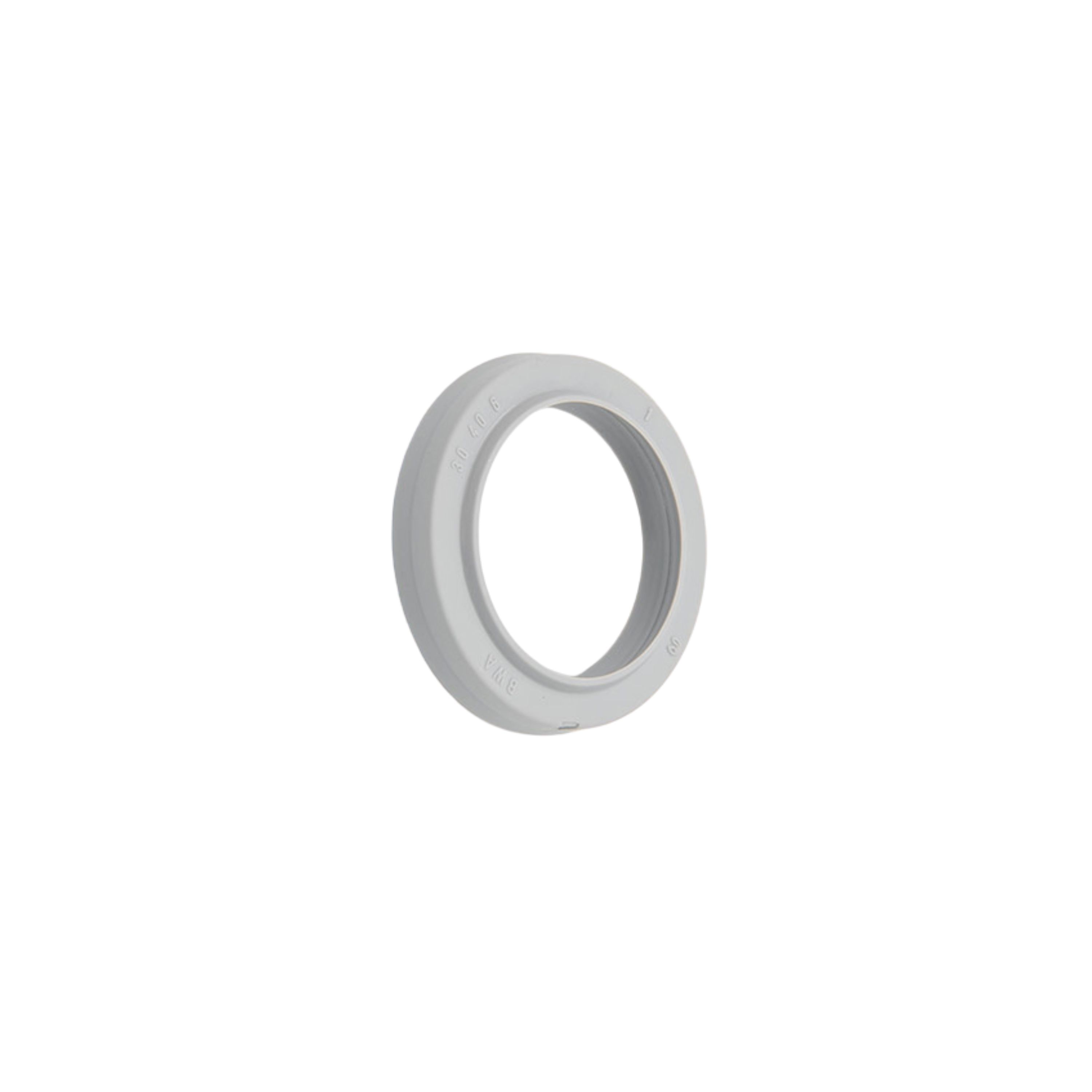

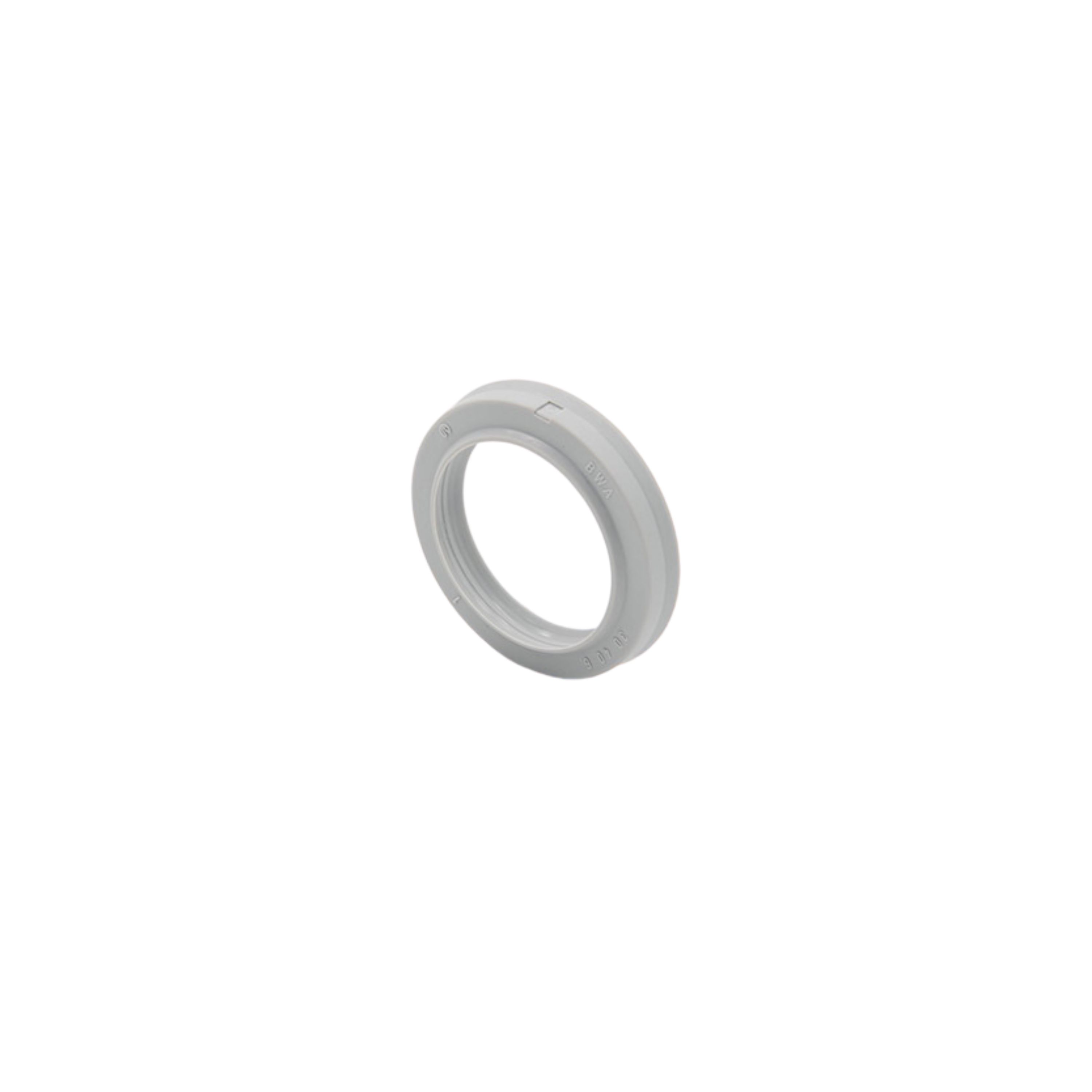

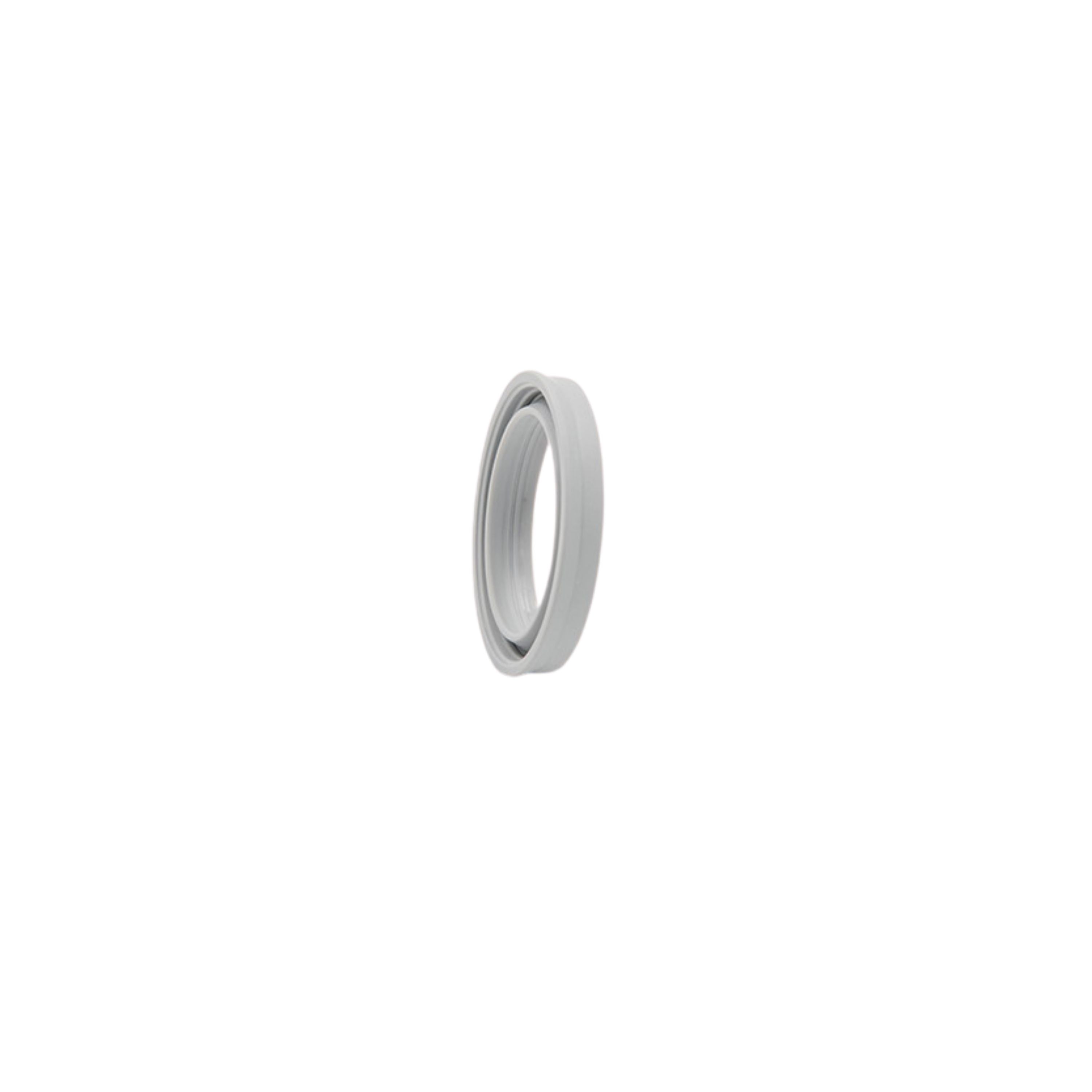

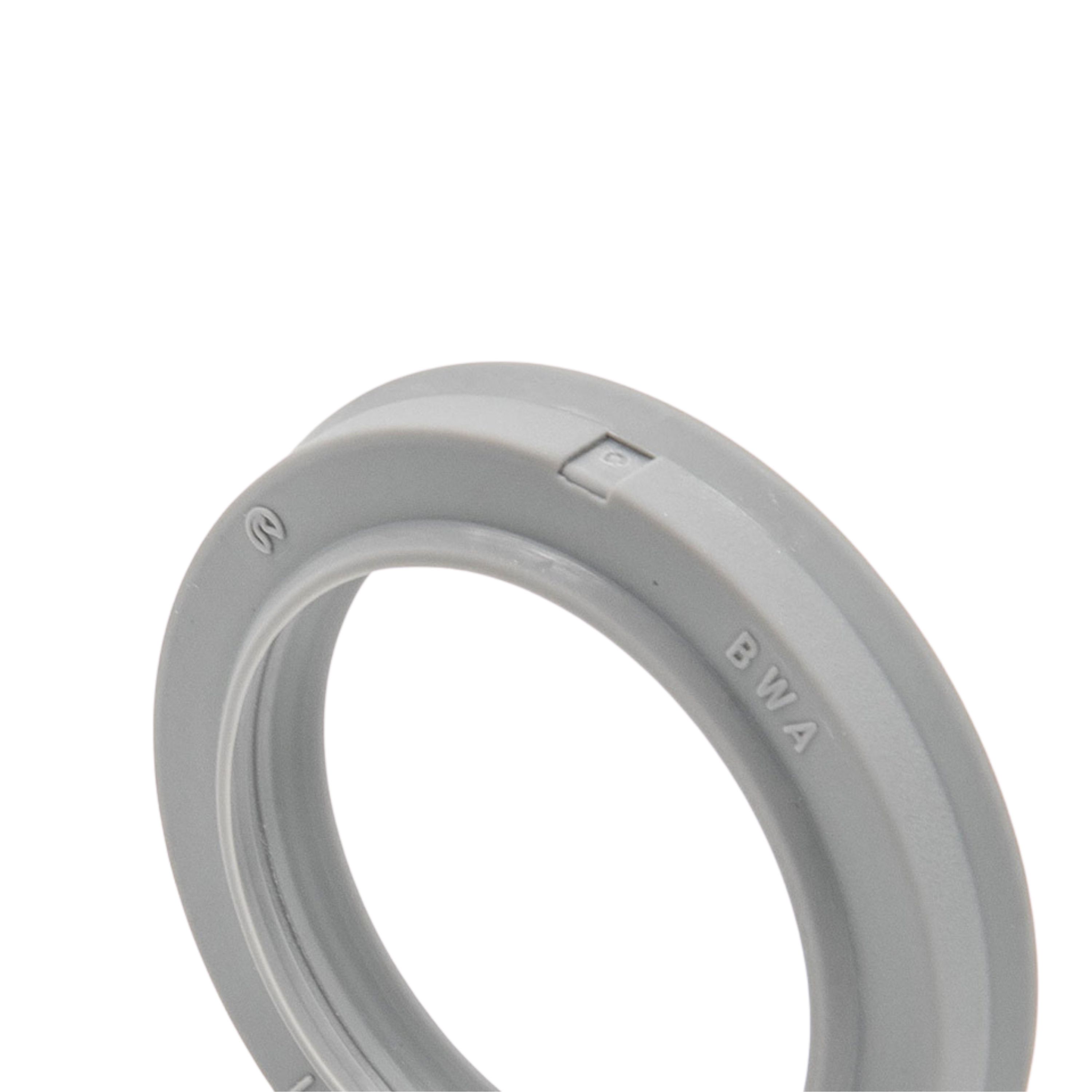

Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения NIPSL 320 для подбора размеров и сравнения с аналогами.
Размеры профиля NIPSL-320
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 16 | 3,6 | 4,8 | 12,5 | 4 | 1,5 | — | 433063 | 10x16x3,6x4,8x12,5x4x1,5 NIPSL-320 |
| 12 | 18 | 3,6 | 4,8 | 14,5 | 4 | 1,5 | — | 433064 | 12x18x3,6x4,8x14,5x4x1,5 NIPSL-320 |
| 16 | 22 | 3,6 | 4,8 | 18,5 | 4 | 1,5 | — | 433065 | 16x22x3,6x4,8x18,5x4x1,5 NIPSL-320 |
| 26 | 3,6 | 4,8 | 22,5 | 4 | 1,5 | 20 | — | 433068 | 26x3,6x4,8x22,5x4x1,5x20 NIPSL-320 |
| 25 | 31 | 3,6 | 4,8 | 27,5 | 4 | 1,5 | 5 | 468023 | 25x31x3,6x4,8x27,5x4x1,5x5 NIPSL-320 |
| 32 | 40 | 4,5 | 5,8 | 35 | 1,5 | 5 | — | 467972 | 32x40x4,5x5,8x35x1,5x5 NIPSL-320 |
| 32 | 40 | 4,5 | 5,8 | — | — | — | — | 467972 | 32x40x4,5x5,8 NIPSL-320 |
