Штоковое уплотнение / манжета TTS для гидроцилиндров
TTS — штоковое гидравлическое уплотнение и манжета штока для гидроцилиндров, предназначенная для уверенной герметизации при низком и среднем давлении, переменных нагрузках и работе штока в возвратно-поступательном режиме.
Описание штокового уплотнения TTS

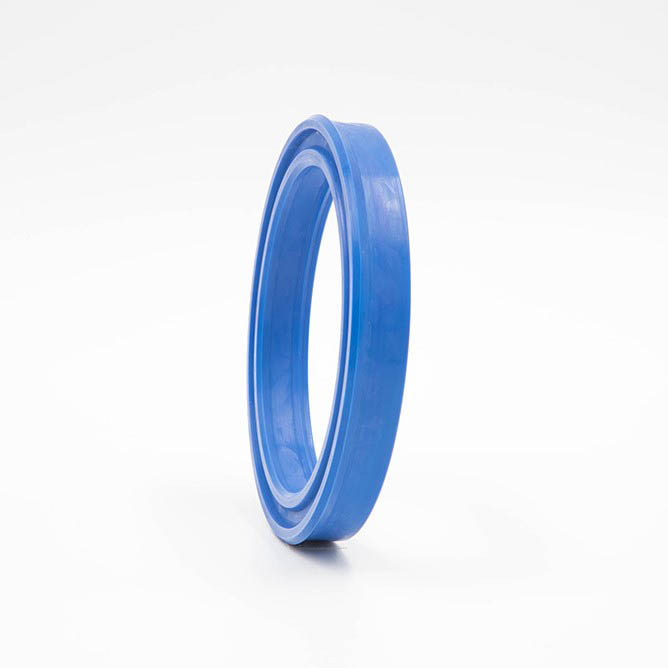

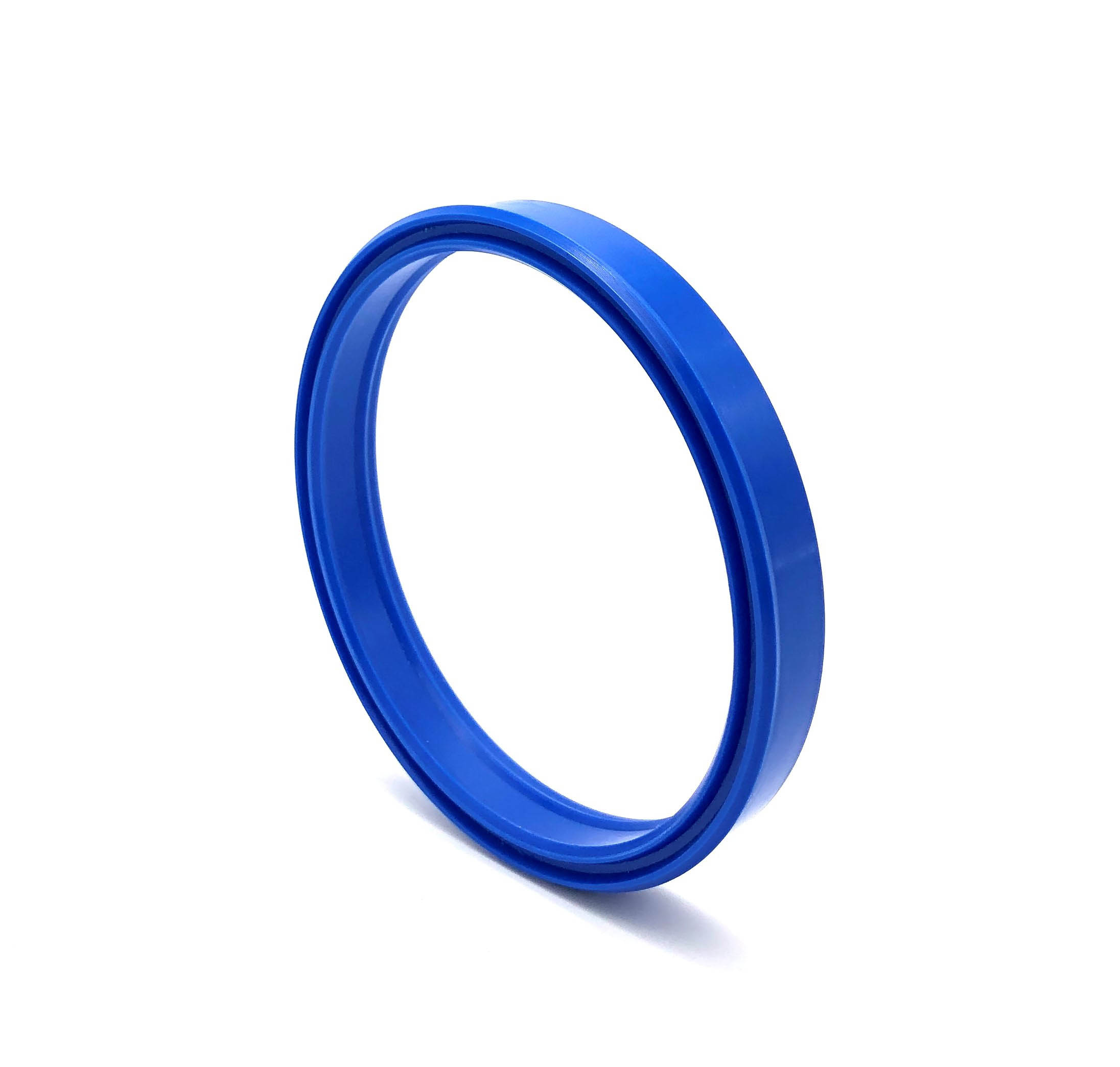

Штоковое уплотнение TTS применяется в гидравлических цилиндрах, где требуется стабильное удержание рабочей жидкости при возвратно-поступательном движении штока. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока, формируя основной барьер от утечек масла.
Профиль TTS можно рассматривать как модернизированное развитие стандартной штоковой манжеты TTI. Такая геометрия используется в узлах, где обычное уплотнение не всегда уверенно работает на низком или среднем давлении, особенно при переменной нагрузке и нестабильном режиме движения.

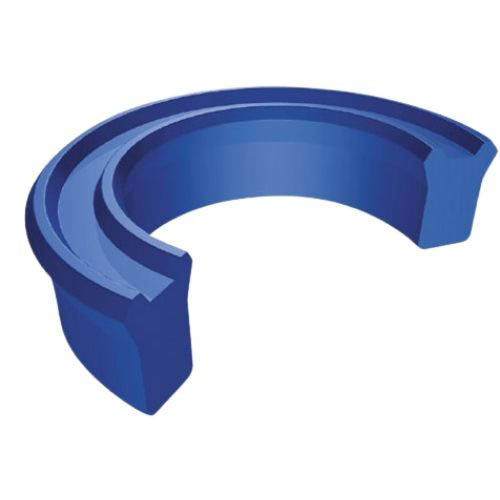

Конструкция TTS имеет менее глубокую внутреннюю канавку и более компактные рабочие губки. За счёт этого гидравлическая манжета плотнее прилегает к поверхности штока, лучше сохраняет контактную линию и снижает риск нестабильной герметизации в режимах, где давление недостаточно для уверенного раскрытия стандартного профиля.
Уплотнительная манжета TTS может изготавливаться из NBR, NBR/Fabric или PU. Это позволяет подбирать исполнение под конкретный гидроцилиндр: от стандартных узлов с невысоким давлением до мобильной гидравлики, строительной техники и оборудования со средними динамическими нагрузками.

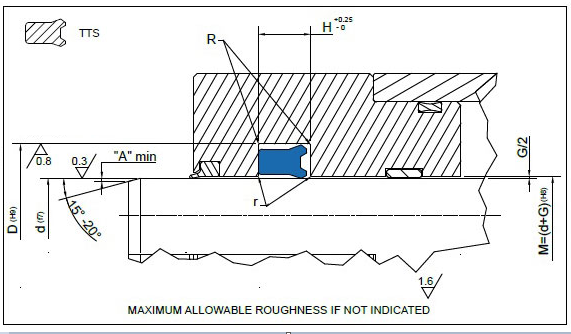

При подборе TTS важно учитывать размеры d × D × H, материал, рабочее давление, температуру, тип гидравлической жидкости, состояние поверхности штока и посадочную канавку. Неправильно выбранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / маслобензостойкая резина | до 0.25 м/с | -30°C…+110°C | до 12 МПа / 120 bar | стандартные гидравлические узлы и гидроцилиндры с невысоким давлением |
| NBR/Fabric | до 0.5 м/с | -35°C…+100°C | до 25 МПа / 250 bar | гидроцилиндры со средними нагрузками и повышенной устойчивостью профиля |
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | строительная техника, погрузчики, мобильная и промышленная гидравлика |
Преимущества уплотнения TTS
- штоковая манжета для стабильной герметизации при низком и среднем давлении
- модернизированная геометрия по сравнению со стандартным профилем TTI
- менее глубокая канавка и компактные губки для уверенного контакта со штоком
- снижает риск нестабильной работы уплотнения при переменном давлении
- доступны исполнения из NBR, NBR/Fabric и PU под разные условия работы
- подходит для строительной техники, погрузчиков и мобильной гидравлики
- помогает уменьшить риск утечек рабочей жидкости в зоне штока
Аналоги и взаимозаменяемость TTS
Штоковое уплотнение TTS подбирается как манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать рабочее давление, требуемую стабильность герметизации на низких режимах и совместимость профиля с посадочной канавкой гидроцилиндра.
