Пневматическое поршневое уплотнение / манжета H
H — поршневое уплотнение одностороннего действия для пневматических цилиндров, рассчитанное на возвратно-поступательное движение поршня, стабильную герметизацию рабочей камеры и применение при умеренном давлении до 12 bar.
Описание пневматического уплотнения H
Пневматическое поршневое уплотнение H применяется на поршнях цилиндров при возвратно-поступательном движении. Профиль работает как поршневая манжета одностороннего действия и помогает удерживать давление воздуха в рабочей камере цилиндра.
Уплотнение H используют в пневматических цилиндрах, промышленной автоматике и отдельных малонагруженных гидравлических узлах при совпадении посадочных размеров и рабочих параметров. Основная задача профиля — обеспечить контакт рабочей кромки с поверхностью цилиндра и снизить утечки при движении поршня.
Базовое исполнение серии H обычно изготавливается из NBR 90 Shore A. Также возможны варианты EPDM, PU и FKM, что позволяет подобрать поршневую манжету под температуру, влажность, рабочую среду, требования к химической стойкости или износостойкости.
Уплотнение H не относится к полностью самонастраивающимся профилям, поэтому при подборе важно учитывать давление, скорость, температуру, материал, состояние рабочей поверхности цилиндра и форму посадочной канавки. Для взаимозаменяемости часто рассматривают профиль GPH.
При неправильном подборе поршневого уплотнения возможны утечки воздуха, нестабильный ход поршня, повышенное трение и ускоренный износ кромки. Поэтому H подбирают по размерам d × D × H, материалу исполнения и фактическим условиям работы цилиндра.
Технические характеристики уплотнения H
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.25 м/с | -40°C…+160°C | до 1.2 МПа / 12 bar | пневмоцилиндры, поршневые узлы, влажные и химически активные среды |
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | стандартные пневматические цилиндры, сжатый воздух, промышленная автоматизация |
| PU / полиуретан | до 0.25 м/с | -45°C…+110°C | до 1.2 МПа / 12 bar | пневмоцилиндры с повышенными требованиями к износостойкости, динамические поршневые узлы |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 1.2 МПа / 12 bar | узлы с повышенной температурой, маслами и химически стойкими рабочими средами |
Преимущества уплотнения H
- поршневая манжета одностороннего действия для пневматических цилиндров
- подходит для возвратно-поступательного движения поршня
- обеспечивает стабильную герметизацию рабочей камеры при умеренном давлении
- доступны исполнения EPDM, NBR, PU и FKM под разные рабочие среды
- простая геометрия облегчает монтаж и подбор по посадочным размерам
- может применяться в пневматике и отдельных малонагруженных гидравлических узлах
- профиль GPH может использоваться как ориентир при подборе аналога
Аналоги и взаимозаменяемость H
Уплотнение H подбирается как пневматическая поршневая манжета одностороннего действия при совпадении посадочных размеров, материала, давления, скорости и температурного режима. При замене важно учитывать профиль канавки, направление действия давления, рабочую среду и условия движения поршня.

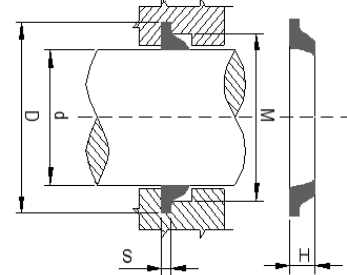

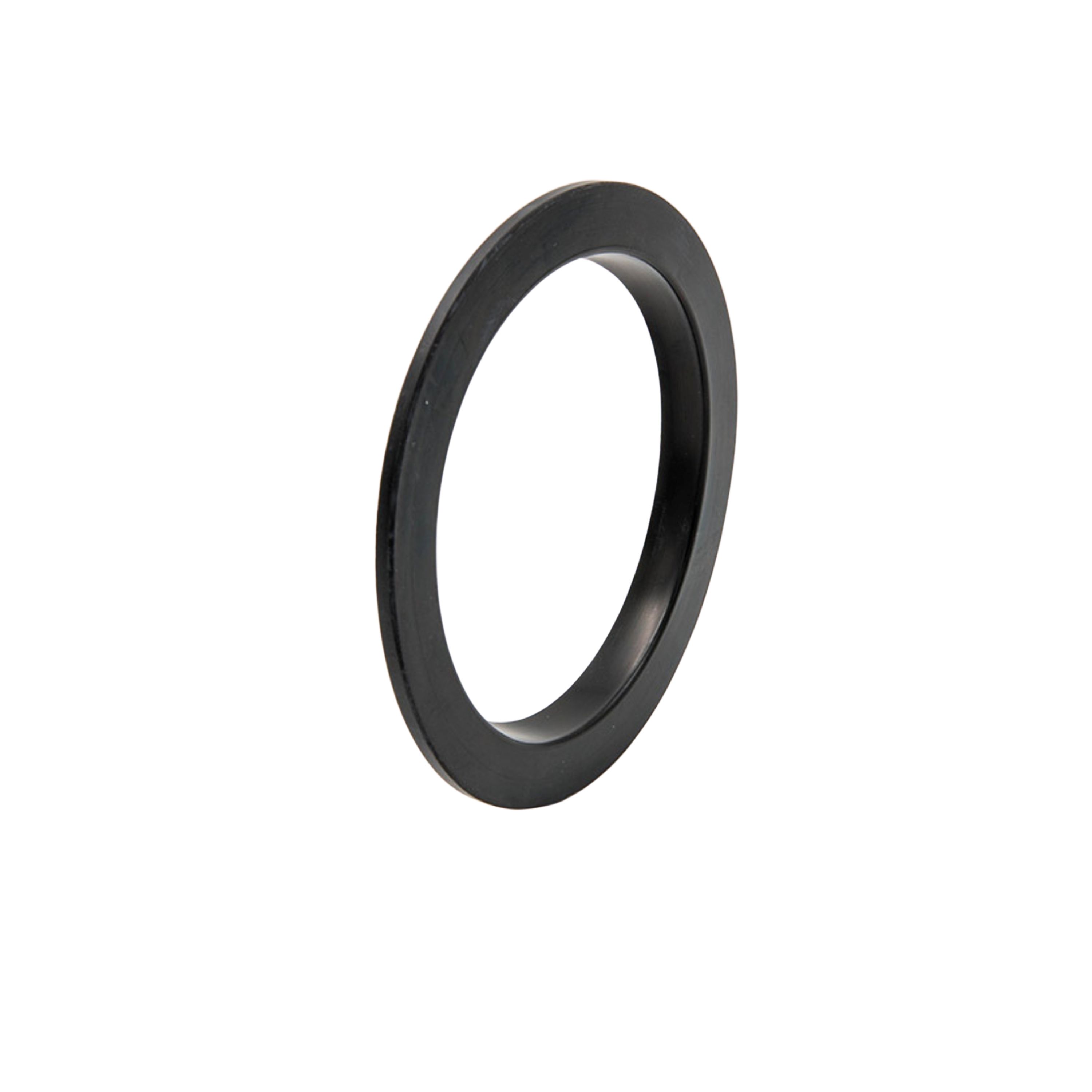

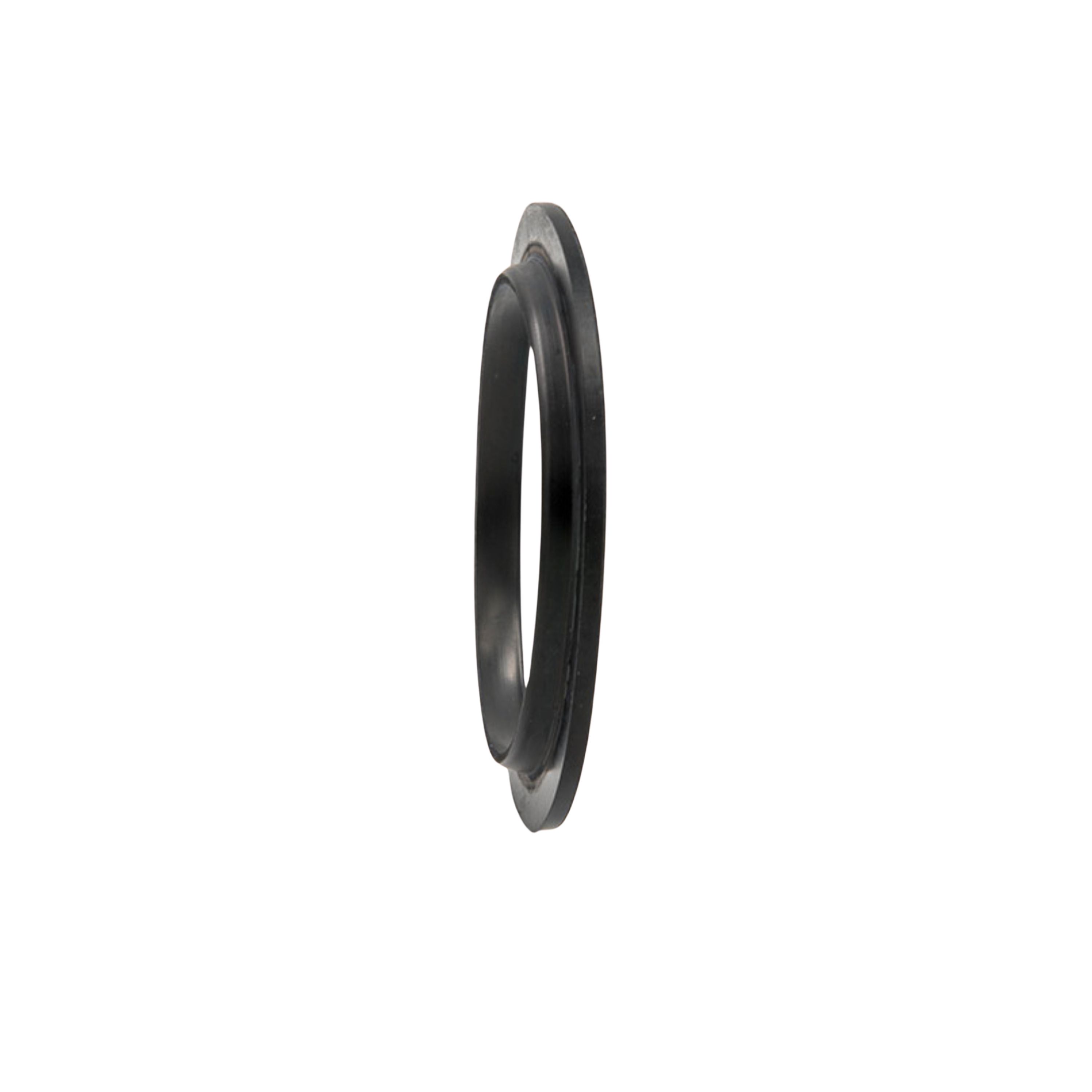

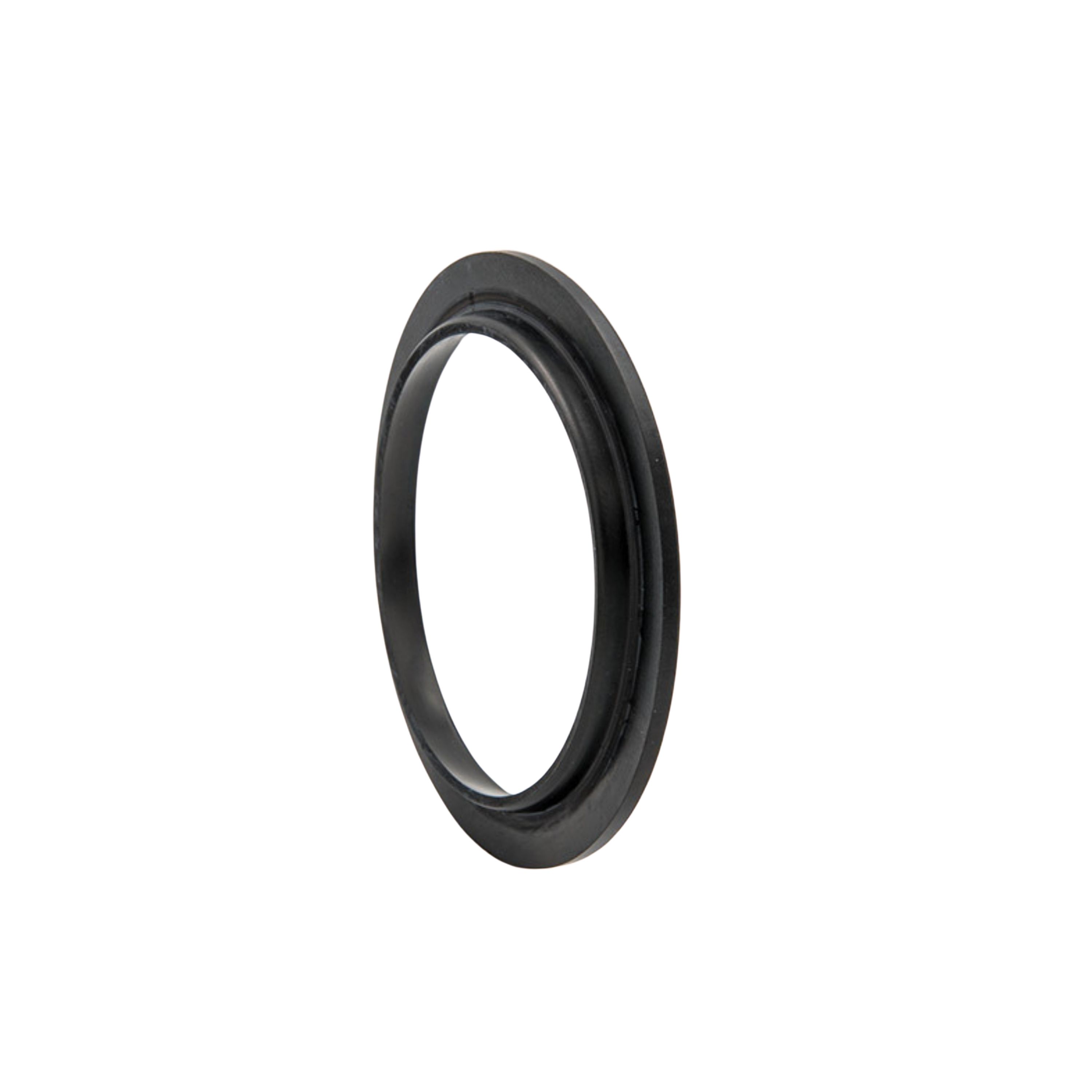

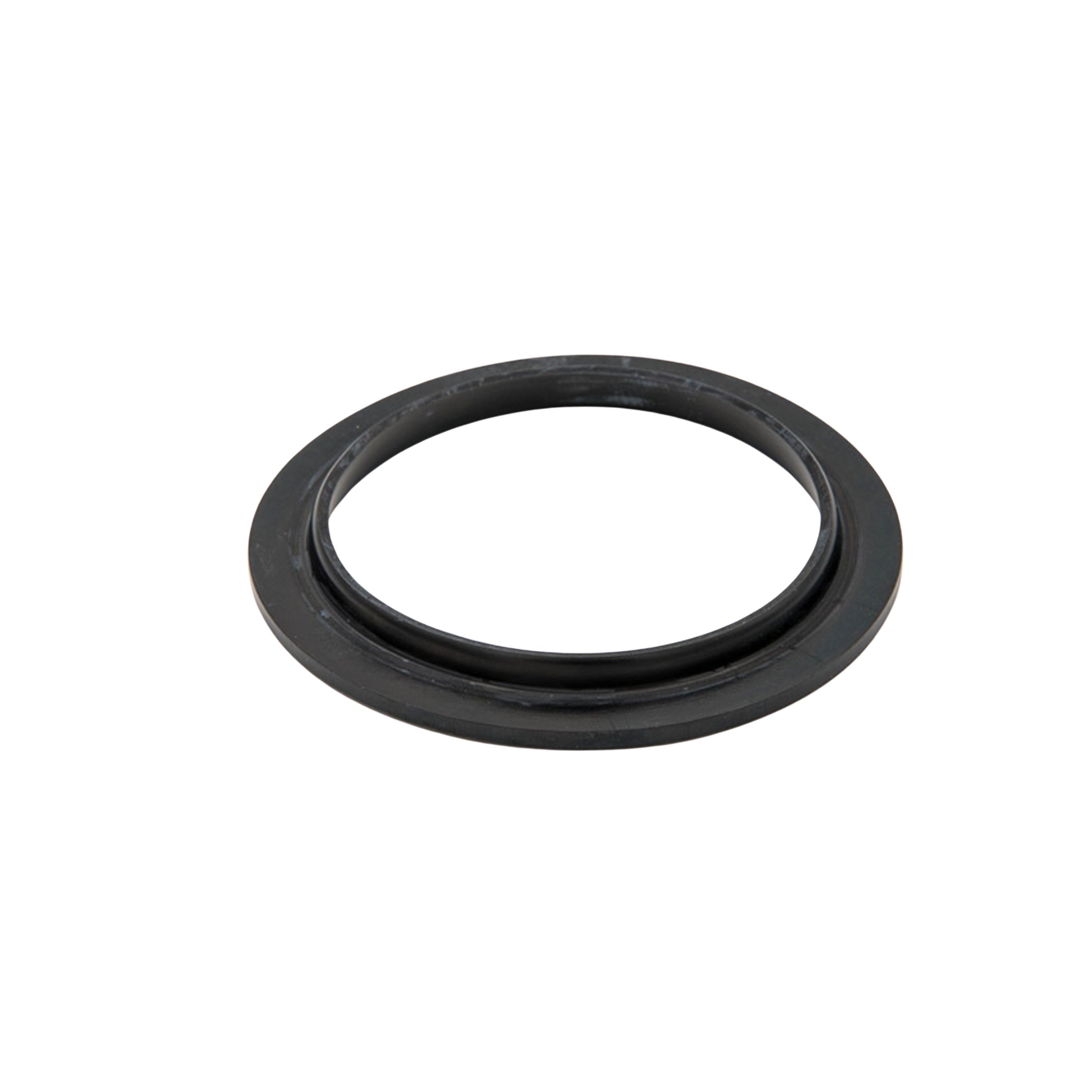

Визуальная схема и геометрия профиля H
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения H для подбора размеров и сравнения с аналогами.
