Штоковое уплотнение / манжета 18 каплеобразного профиля
Профиль 18 — специализированное штоковое гидравлическое уплотнение и резинотканевая манжета штока каплеобразной формы, которая создает герметичность за счет собственной геометрии и стабильно работает даже при низком давлении, износе штока или неидеальном состоянии поверхности.
Описание штокового уплотнения 18
Штоковое уплотнение 18 применяется для герметизации штока гидравлического цилиндра и относится к специализированным каплеобразным профилям. В отличие от классических воротниковых манжет, его уплотняющий эффект создается не только давлением рабочей среды, но и изначально заданной формой профиля.
Каплеобразная геометрия обеспечивает предварительный контакт с поверхностью штока и помогает сохранять герметичность уже при низком давлении. При росте нагрузки резиновая часть дополнительно прижимается к рабочей поверхности, увеличивает площадь контакта и повышает эффективность уплотнения.
Резинотканевая основа повышает прочность профиля, снижает риск экструзии и помогает манжете лучше работать по изношенным, восстановленным или неидеальным поверхностям. Благодаря этому профиль 18 часто применяют в ремонтной гидравлике, мобильной технике и стандартных цилиндрах, где состояние штока уже не новое.
Такая штоковая манжета может быть полезна в узлах, где обычные полиуретановые или резиновые уплотнения работают нестабильно из-за износа, шероховатости поверхности или недостаточного давления для полноценного раскрытия губок. Каплеобразный профиль помогает сохранить контакт со штоком и удерживать рабочую жидкость в цилиндре.

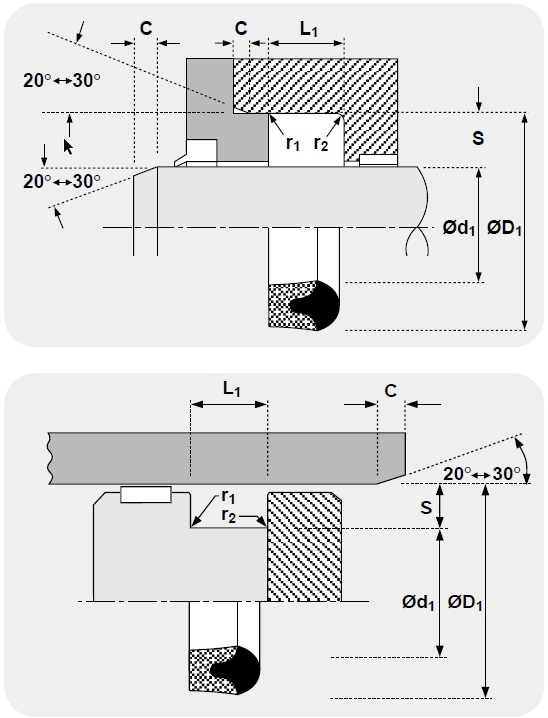

При подборе профиля 18 важно учитывать размеры d × D × H, материал исполнения, давление, температуру, рабочую жидкость, состояние поверхности штока и посадочную канавку. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+100°C | до 50 МПа / 500 bar | штоковые узлы, мобильная гидравлика, стандартные цилиндры, ремонт изношенных поверхностей, передвижная техника |
Преимущества уплотнения 18
- каплеобразная штоковая манжета для герметизации гидроцилиндров
- уплотняющий эффект создается уже при низком давлении
- резинотканевая основа повышает прочность и стойкость к экструзии
- лучше работает по изношенным поверхностям, чем обычные мягкие манжеты
- профиль удерживает смазку и помогает снизить трение в зоне штока
- подходит для ремонтных гидроцилиндров, мобильной и передвижной техники
- помогает сохранить герметичность при неидеальном состоянии рабочей поверхности
Аналоги и взаимозаменяемость 18
Профиль 18 подбирается как каплеобразное штоковое уплотнение и манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать форму профиля, состояние поверхности штока, рабочий зазор и требования к герметичности при низком давлении.
