GT5 / Chevron Packing Seal

Шевронное уплотнение GT5 для гидроцилиндров

GT5 — шевронный пакет из пяти V-образных уплотнительных элементов для тяжелых условий эксплуатации, повышенных нагрузок и цилиндров с изношенными рабочими поверхностями.

Описание шевронного уплотнения GT5

GT5 относится к подклассу шевронных уплотнений и применяется в гидроцилиндрах, где требуется высокая надежность при тяжелых нагрузках. В российском сегменте такие уплотнения часто рассматривают как аналоги решений по ГОСТ 22704-77, используемых в промышленной гидравлике и ремонтных узлах.

Конструкция GT5 состоит из пяти V-образных колец, которые работают как единый уплотнительный пакет. При давлении элементы равномерно распределяют нагрузку по рабочим кромкам, снижают риск преждевременного разрушения манжет и позволяют адаптировать уплотнение под фактические условия работы узла.

Шевронные уплотнения GT5 особенно востребованы в производственном оборудовании: гидравлических прессах, прокатных станах, кузнечно-прессовом оборудовании, подъемных механизмах, тяжелых домкратах и цилиндрах металлургического оборудования. Резинотканевые исполнения лучше работают по изношенным поверхностям, чем обычные полиуретановые манжеты, и помогают сохранить герметичность там, где состояние штока или гильзы уже далеко от идеала.

Технические характеристики шевронных уплотнений

Технические характеристики шевронных уплотнений GT5 для гидроцилиндров
Материал	Скорость	Температура	Давление	Применение
NBR / Fabric	до 0.5 м/с	-30°C…+110°C	до 40 МПа / 400 bar	гидропрессы, промышленное оборудование, тяжелые цилиндры, изношенные поверхности
PTFE	до 1 м/с	-200°C…+260°C	до 40 МПа / 400 bar	специальные среды, широкий температурный диапазон, химически стойкие узлы
Viton / Fabric	до 0.5 м/с	-20°C…+200°C	до 40 МПа / 400 bar	высокотемпературные узлы, специальные жидкости, тяжелая промышленная гидравлика

Преимущества уплотнения GT5

шевронная конструкция из пяти V-образных элементов для тяжелых нагрузок
равномерное распределение давления по уплотнительному пакету
подходит для гидропрессов, прокатных станов и промышленной гидравлики
резинотканевое исполнение лучше работает по изношенным поверхностям
возможность применения стандартных и специальных материалов
аналог решений по ГОСТ 22704-77 для шевронных манжет

Аналоги и взаимозаменяемость GT5

Профиль GT5 подбирается как шевронное уплотнение при совпадении посадочных размеров, количества элементов, материала, давления, температуры и условий эксплуатации. При замене важно учитывать состояние рабочей поверхности, возможность регулировки пакета по толщине и требования к материалу манжет.

CH ES E1 E2 E3 EK M2 M3 M5 11 12 13 14 S01 SDS01 MV K01 K03 K04 MVPS TO5 TG5 PV PVM MVS VS RS-20 FPHC

Фотографии и рендеры штоковое гидравлическое уплотнение GT5

Фотографии и рендеры штокового гидравлического уплотнения GT5 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

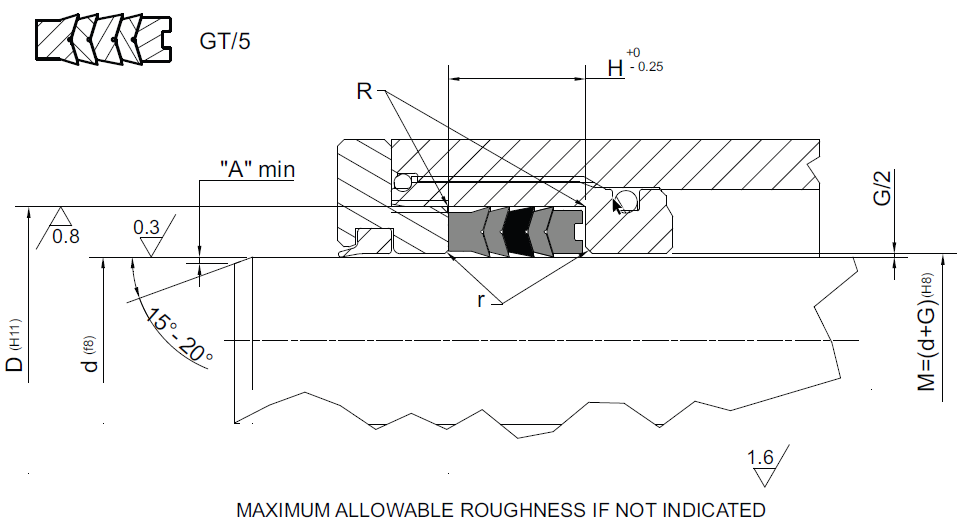

Штоковое гидравлическое уплотнение GT5, фото профиля

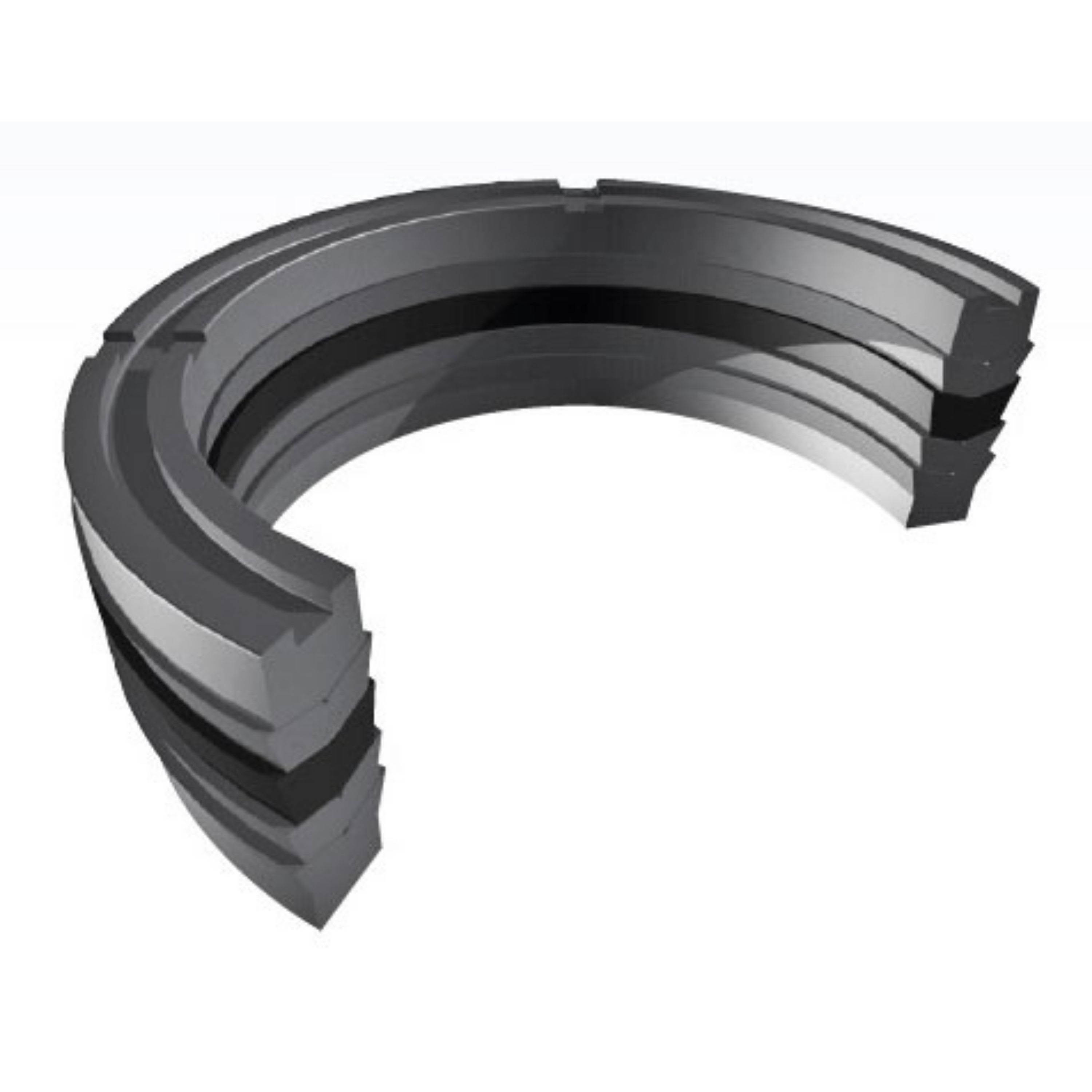

Штоковое гидравлическое уплотнение GT5, вид рабочей кромки

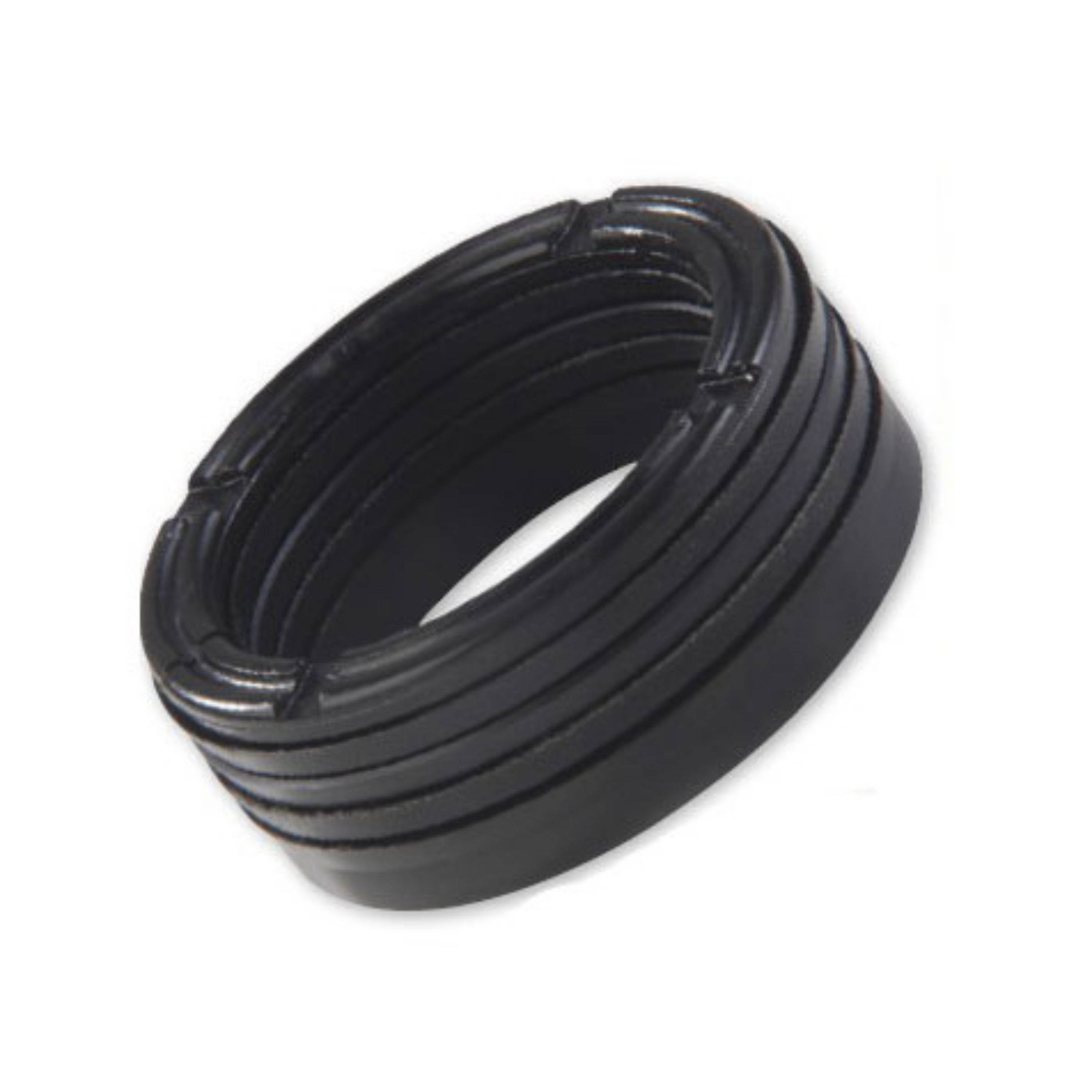

Штоковое гидравлическое уплотнение GT5, форма сечения

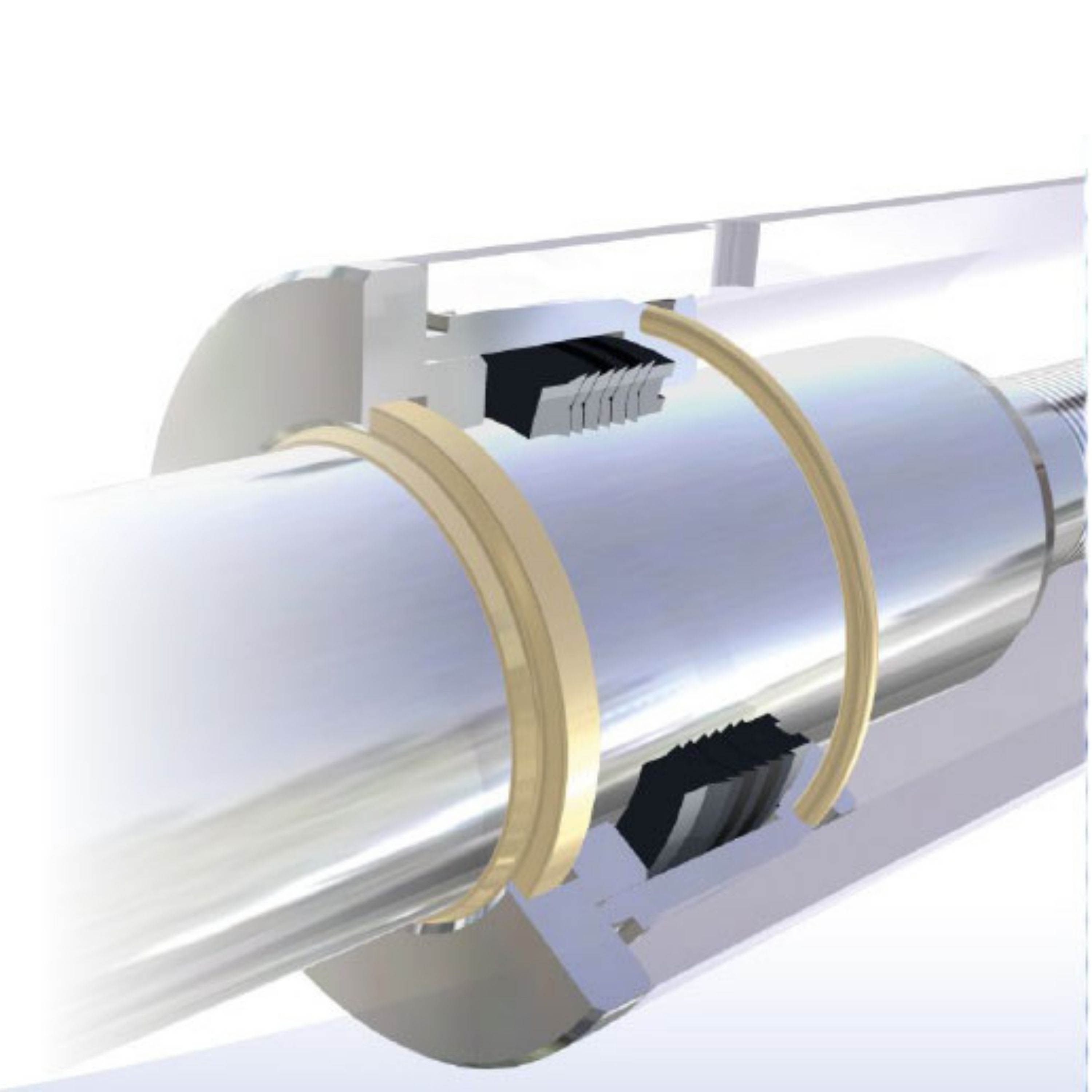

Штоковое гидравлическое уплотнение GT5, посадочная геометрия профиля

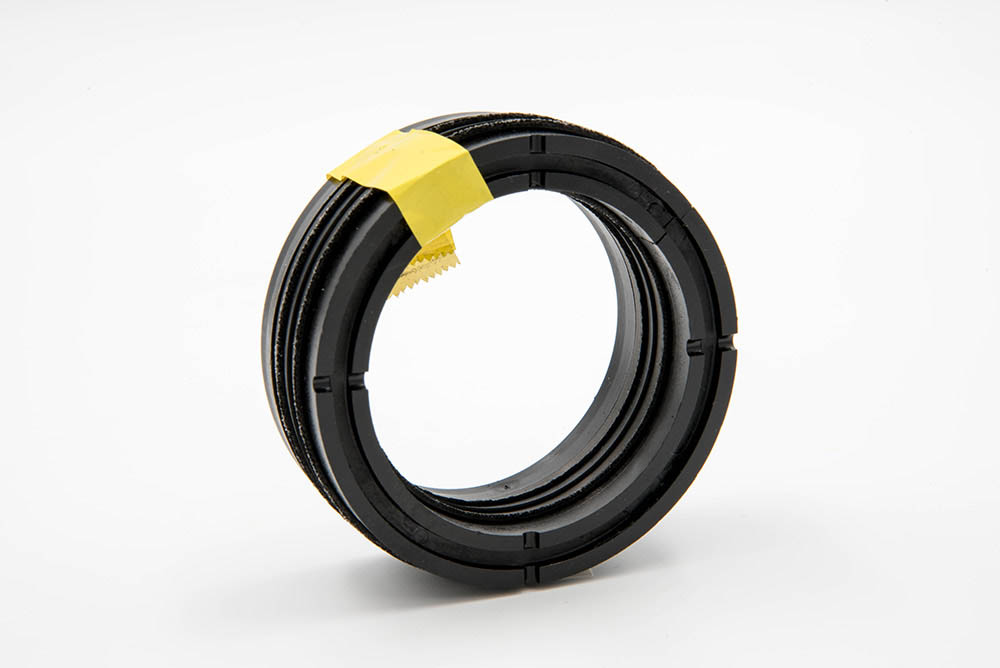

Штоковое гидравлическое уплотнение GT5, рендер профиля

Размеры профиля GT-5

Техническая таблица размеров

d	D	H	Дополнительное обозначение	Артикул	Полное наименование
10	20	11	5003	078039	10x20x11 GT-5
12	25	14,35	5004	098047	12x25x14,35 GT-5
16	29	14,35	5006	114062	16x29x14,35 GT-5
20	30	21,5	5007	118078	20x30x21,5 GT-5
18	31	14,32	5008	122070	18x31x14,32 GT-5
20	31,5	17,5	5009	124078	20x31,5x17,5 GT-5
18	32	22,5	5009/2	125070	18x32x22,5 GT-5
20	32	17,5	5009/1	125078	20x32x17,5 GT-5
22	32	18,15	5010	125086	22x32x18,15 GT-5
20	33	14,35	5011	129078	20x33x14,35 GT-5
25	35	17,3	5012	137098	25x35x17,3 GT-5
20	36	24	5013	141078	20x36x24 GT-5
22	38	26	5014	149086/AI	22x38x26 GT-5
25	40	19,85	5015	157098	25x40x19,85 GT-5
30	40	21,8	5016	157118	30x40x21,8 GT-5
28	40	17	5016/1	157110	28x40x17 GT-5
25	42	25,4	5017	165098	25x42x25,4 GT-5
30	42	20	5017/1	165118	30x42x20 GT-5
32	42	17,3	5018	165125	32x42x17,3 GT-5
28	44	17,65	5019	173110	28x44x17,65 GT-5
25	45	25,4	5019/1	177098	25x45x25,4 GT-5
35	45	21,78	5020	177137	35x45x21,78 GT-5
30	45	22,2	5020/1	177118	30x45x22,2 GT-5
26	45	29,4	5021	177102	26x45x29,4 GT-5
35	47	17,5	5022	184137	35x47x17,5 GT-5
40	50	17,3	5023	196157	40x50x17,3 GT-5
35	50	22,5	5024	196137	35x50x22,5 GT-5
30	50	29,37	5025	196118	30x50x29,37 GT-5
34,92	50,8	24,21	5025/1	200137	34,92x50,8x24,21 GT-5
36	52	17,6	5026	204141	36x52x17,6 GT-5
45	55	17,5	5027	216177	45x55x17,5 GT-5
40	55	22,6	5028	216157	40x55x22,6 GT-5
39	55	25,4	5029	216153	39x55x25,4 GT-5
40	55	26,2	5030	216157	40x55x26,2 GT-5
38	55	28	5031	216149	38x55x28 GT-5
40	56	17,63	5032	220157	40x56x17,63 GT-5
40	60	30	5033	236157	40x60x30 GT-5
45	60	22,2	5034	236177	45x60x22,2 GT-5
48	60	25	5035	236188	48x60x25 GT-5
45	61	29	5035/1	240177	45x61x29 GT-5
48	62	22,22	5036	244188	48x62x22,22 GT-5
50	65	24,6	5037	255196	50x65x24,6 GT-5
45	65	28	5039	255177	45x65x28 GT-5
40	65	35,75	5040	255157	40x65x35,75 GT-5
50	65	24,6	5040/1	255196	50x65x24,6 GT-5
55	67	25	5041	263216	55x67x25 GT-5
51	69	28	5042	271200	51x69x28 GT-5
50	70	21,95	5043	275196/B	50x70x21,95 GT-5
55	70	26,5	5044	275216	55x70x26,5 GT-5
50	70	30	5045	275196	50x70x30 GT-5
52	72	38,5	5045/1	283204	52x72x38,5 GT-5
55	75	38,5	5046	295216	55x75x38,5 GT-5
60	75	19	5046/1	295236	60x75x19 GT-5
56	76	21,94	5047	299220	56x76x21,94 GT-5
51	76	17,5	5047/1	299200	51x76x17,5 GT-5
60	76	29	5048	299236	60x76x29 GT-5
65	77	21	5049	303255	65x77x21 GT-5
60	77	27	5050	303236	60x77x27 GT-5
65	80	26	5050/1	314255/AI	65x80x26 GT-5
64	80	25,8	5051	314251	64x80x25,8 GT-5
60	80	22	5051/1	314236/AI	60x80x22 GT-5
63,5	80	28	5052	314251	63,5x80x28 GT-5
60	80	32,15	5053	314236	60x80x32,15 GT-5
60	80	32,15	5053/1	314236	60x80x32,15 GT-5
63	83	21,94	5053/2	326248	63x83x21,94 GT-5
63	85	32	5055	334248	63x85x32 GT-5
65	85	29	5056	334255	65x85x29 GT-5
65	85	32	5056/1	334255/AI	65x85x32 GT-5
70	85	28	5057	334275	70x85x28 GT-5
70	90	22	5059	354275/B	70x90x22 GT-5
70	90	30	5060	354275	70x90x30 GT-5
75	90	22,5	5061	354295	75x90x22,5 GT-5
75	95	30	5062	374295	75x95x30 GT-5
80	95	17,5	5063	374314	80x95x17,5 GT-5
75	100	37,5	5064	393295	75x100x37,5 GT-5
80	100	30	5065	393314	80x100x30 GT-5
80	105	27,4	5066	413314	80x105x27,4 GT-5
85	105	30	5067	413334	85x105x30 GT-5
90	105	31,75	5068	413354	90x105x31,75 GT-5
90	110	25	5069	433354/1	90x110x25 GT-5
90	110	26,9	5069/1	433354/2	90x110x26,9 GT-5
90	110	30	5069/2	433354/3	90x110x30 GT-5
95	110	24	5070	433374	95x110x24 GT-5
85	115	40	5070/1	452334	85x115x40 GT-5
90	115	27,41	5071	452354	90x115x27,41 GT-5
95	115	32,15	5071/1	452374	95x115x32,15 GT-5
100	115	25,3	5072	452393	100x115x25,3 GT-5
90	120	42	5072/1	472354	90x120x42 GT-5
100	120	28	5073	472393	100x120x28 GT-5
105	120	25	5074	472413	105x120x25 GT-5
95	125	40	5074/1	492374	95x125x40 GT-5
100	125	27,4	5075	492393/B	100x125x27,4 GT-5
100	125	36,9	5076	492393	100x125x36,9 GT-5
105	125	29,76	5077	492413	105x125x29,76 GT-5
104	130	37	5078	511409	104x130x37 GT-5
110	130	30	5078/1	511433	110x130x30 GT-5
114	130	25,8	5079	511448	114x130x25,8 GT-5
110	132	36,5	5080	519433	110x132x36,5 GT-5
125	133	17,5	5080/1	523492	125x133x17,5 GT-5
110	135	41,5	5080/2	531433	110x135x41,5 GT-5
115	140	37,12	5082	551452	115x140x37,12 GT-5
120	140	30	5083	551472	120x140x30 GT-5
120	145	39,5	5083/2	570472	120x145x39,5 GT-5
125	145	29,6	5083/1	570492	125x145x29,6 GT-5
130	145	30	5083/3	570511	130x145x30 GT-5
120	150	44	5084	590472	120x150x44 GT-5
125	150	27,4	5085	590492	125x150x27,4 GT-5
130	150	29,76	5086	590511	130x150x29,76 GT-5
125	155	41	5086/1	610492	125x155x41 GT-5
130	155	40	5086/2	610511	130x155x40 GT-5
135	155	30,55	5087	610531	135x155x30,55 GT-5
140	160	28,5	5088	629551	140x160x28,5 GT-5
130	160	41,5	5088/1	629511	130x160x41,5 GT-5
140	165	41,95	5089	649551	140x165x41,95 GT-5
140	170	39	5090	669551	140x170x39 GT-5
145	170	38,1	5091	669570	145x170x38,1 GT-5
150	170	30,55	5092	669590	150x170x30,55 GT-5
158	173	25	5092/1	681622	158x173x25 GT-5
165	173	22,5	5093	681649	165x173x22,5 GT-5
154	175	29,44	5093/1	688606	154x175x29,44 GT-5
155	175	30	5093/2	688610	155x175x30 GT-5
160	175	26	5093/3	688629	160x175x26 GT-5
150	180	40	5094	708590	150x180x40 GT-5
152,3	180	45	5094/4	708599	152,3x180x45 GT-5
156	180	60	5094/2	708614	156x180x60 GT-5
160	180	30	5094/1	708629	160x180x30 GT-5
165	180	35	5094/3	708649	165x180x35 GT-5
157	182	30,25	5095	716618	157x182x30,25 GT-5
153	185	35,5	5095/1	728602	153x185x35,5 GT-5
155	185	47	5095/3	728610	155x185x47 GT-5
160	185	40	5095/2	728629	160x185x40 GT-5
160	190	33	5096	748629	160x190x33 GT-5
165	190	34	5096/1	748649	165x190x34 GT-5
165	195	40,46	5096/2	767649	165x195x40,46 GT-5
170	195	37,5	5097	767669	170x195x37,5 GT-5
175	200	42	5098	787688	175x200x42 GT-5
180	200	30	5098/1	787708	180x200x30 GT-5
187,13	200	21,74	5098/2	787737	187,13x200x21,74 GT-5
193	203	23	5098/3	799759	193x203x23 GT-5
185	205	28	5098/4	807728	185x205x28 GT-5
180	210	33	5099	826708	180x210x33 GT-5
185	210	24	5099/1	826728	185x210x24 GT-5
185	215	42,5	5099/2	846728	185x215x42,5 GT-5
190	215	36	5099/3	846748	190x215x36 GT-5
200	220	30	5100	866787	200x220x30 GT-5
195	225	49	5100/1	885767	195x225x49 GT-5
205	225	19,5	5101	885807	205x225x19,5 GT-5
200	230	32,97	5102	905787	200x230x32,97 GT-5
200	240	60	5102/1	944787	200x240x60 GT-5
203,2	234,95	57,2	5102/2	925800	203,2x234,95x57,2 GT-5
210	240	42,1	5103	944826	210x240x42,1 GT-5
220	240	30	5103/1	944866	220x240x30 GT-5
215	245	45	5103/2	964846	215x245x45 GT-5
220	250	52	5103/3	984866	220x250x52 GT-5
224	254	32,97	5104	1000881	224x254x32,97 GT-5
228,6	254	38,1	5104/1	1000900	228,6x254x38,1 GT-5
215	255	50	5104/2	1003846	215x255x50 GT-5
225	255	45	5104/3	1003885	225x255x45 GT-5
220	260	60	5104/4	1024866	220x260x60 GT-5
230	260	45	5104/5	1024905	230x260x45 GT-5
240	260	45	5104/6	1024944	240x260x45 GT-5
230	270	60	5104/7	1062905	230x270x60 GT-5
240	270	45	5105	1062944	240x270x45 GT-5
250	270	27	5105/1	1062984	250x270x27 GT-5
245	275	46	5105/2	1082964	245x275x46 GT-5
255	275	30	5105/3	10821003	255x275x30 GT-5
240	280	60	5105/4	1102944	240x280x60 GT-5
250	280	43	5105/5	1102984/1	250x280x43 GT-5
250	280	33	5106	1102984	250x280x33 GT-5
260	280	40	5106/1	11021023	260x280x40 GT-5
255	285	44	5106/2	11221003	255x285x44 GT-5
265	285	29	5106/3	11221043	265x285x29 GT-5
250	290	60	5106/4	1141984	250x290x60 GT-5
260	290	40,5	5106/5	11411024	260x290x40,5 GT-5
265	290	37,5	5106/6	11411043	265x290x37,5 GT-5
265	295	40	5106/7	11611043	265x295x40 GT-5
260	300	54	5106/8	11811024	260x300x54 GT-5
270	300	46	5106/9	11811062	270x300x46 GT-5
275	305	46	5106/10	12001082	275x305x46 GT-5
288,92	307,97	28,57	5106/14	12121137	288,92x307,97x28,57 GT-5
270	310	60	5106/11	12201062	270x310x60 GT-5
280	310	50,5	5106/12	12201102	280x310x50,5 GT-5
280	315	38,45	5107	12401102	280x315x38,45 GT-5
285	315	40	5107/1	12401122	285x315x40 GT-5
280	320	57	5107/2	12591102	280x320x57 GT-5
290	320	50,8	5108	12591141	290x320x50,8 GT-5
300	320	32	5108/1	12591181	300x320x32 GT-5
285	325	60	5108/2	12791122	285x325x60 GT-5
295	325	46	5108/3	12791161	295x325x46 GT-5
290	330	54	5108/4	12991141	290x330x54 GT-5
300	330	44	5108/5	12991181	300x330x44 GT-5
310	330	30	5109	12991220	310x330x30 GT-5
300	340	54	5109/1	13381181	300x340x54 GT-5
310	340	46	5109/2	13381220	310x340x46 GT-5
315	345	52	5109/3	13581240	315x345x52 GT-5
310	350	60	5109/4	13771220	310x350x60 GT-5
313	350	46	5109/5	13771232	313x350x46 GT-5
315	350	38,45	5110	13771240	315x350x38,45 GT-5
317	350	46	5110/1	13771248	317x350x46 GT-5
320	350	50,8	5110/2	13771259	320x350x50,8 GT-5
315	355	50	5110/3	13971240	315x355x50 GT-5
325	355	46	5110/4	13971279	325x355x46 GT-5
320	360	54	5110/5	14171259	320x360x54 GT-5
320	365	55	5111	14371259	320x365x55 GT-5
325	365	56	5111/1	14371279	325x365x56 GT-5
330	370	60	5111/2	14561299	330x370x60 GT-5
340	370	46	5111/3	14561338	340x370x46 GT-5
340	380	60	5112	14961338	340x380x60 GT-5
350	380	46	5112/1	14961377	350x380x46 GT-5
355	381	42	5112/2	15001397	355x381x42 GT-5
350	390	60	5113	15351377	350x390x60 GT-5
360	390	50,8	5113/1	15311269	360x390x50,8 GT-5
369	400	45	5114	15741452	369x400x45 GT-5
375	405	46	5114/1	15941476	375x405x46 GT-5
380	420	60	5114/2	16531496	380x420x60 GT-5
384	420	51	5114/3	16531511	384x420x51 GT-5
390	420	50	5114/4	16531531	390x420x50 GT-5
390	430	60	5114/5	16921531	390x430x60 GT-5
400	430	48	5114/6	16921574	400x430x48 GT-5
380	440	85	5114/7	17321496	380x440x85 GT-5
400	440	54	5115	17321574	400x440x54 GT-5
400	450	75	5115/1	17711574	400x450x75 GT-5
410	450	60	5115/2	17711614	410x450x60 GT-5
416	450	50	5116	17711637	416x450x50 GT-5
420	450	46	5116/1	17711653	420x450x46 GT-5
420	460	52	5116/2	18111653	420x460x52 GT-5
420	460	65	5116/3	18111653/1	420x460x65 GT-5
430	464	49	5116/4	18261692	430x464x49 GT-5
425	465	60	5116/5	18301673	425x465x60 GT-5
445	475	46	5116/6	18701751	445x475x46 GT-5
440	480	59	5116/7	18891732	440x480x59 GT-5
446	485	50	5116/8	19091755	446x485x50 GT-5
450	490	60	5116/9	19291771	450x490x60 GT-5
460	492	50	5116/10	19371811	460x492x50 GT-5
450	500	75	5116/11	19681771	450x500x75 GT-5
460	500	60	5116/12	19681822	460x500x60 GT-5
463	500	55	5117	19681822	463x500x55 GT-5
470	500	46	5117/1	19681850	470x500x46 GT-5
472	503	45	5117/2	19801858	472x503x45 GT-5
460	510	75	5117/3	20071811	460x510x75 GT-5
480	510	46	5117/4	20071889	480x510x46 GT-5
480	520	60	5117/5	20471889	480x520x60 GT-5
490	530	60	5117/6	20861929	490x530x60 GT-5
500	540	60	5117/7	21251968	500x540x60 GT-5
508	540	47	5117/8	21252000	508x540x47 GT-5
505	545	60	5118	21451988	505x545x60 GT-5
500	550	75	5118/1	21651968	500x550x75 GT-5
520	550	46	5118/2	21652047	520x550x46 GT-5
510	560	75	5118/3	22042007	510x560x75 GT-5
520	560	60	5118/4	22042047	520x560x60 GT-5
530	568,5	60	5118/5	22382086	530x568,5x60 GT-5
520	570	75	5118/6	22442047	520x570x75 GT-5
550	590	60	5118/7	23222165	550x590x60 GT-5
547	592	66	5118/8	23302153	547x592x66 GT-5
565	595	43	5118/9	23422224	565x595x43 GT-5
560	600	57	5118/10	23622204	560x600x57 GT-5
575	615	60	5118/11	24212263	575x615x60 GT-5
580	620	60	5118/12	24402283	580x620x60 GT-5
580	630	64	5118/13	24802283	580x630x64 GT-5
590	630	60	5118/14	24802322	590x630x60 GT-5
600	640	60	5118/15	25192362	600x640x60 GT-5
609,6	647,2	53,5	5118/16	25482400	609,6x647,2x53,5 GT-5
600	650	75	5118/17	25592362	600x650x75 GT-5
610	650	60	5118/18	25592401	610x650x60 GT-5
620	650	44	5118/19	25592480	620x650x44 GT-5
630	670	60	5118/20	26372480	630x670x60 GT-5
630	680	173	5118/21	26772480	630x680x173 GT-5
660	700	60	5119	27542598	660x700x60 GT-5
665	705	60	5119/1	27752618	665x705x60 GT-5
670	720	75	5119/2	28342637	670x720x75 GT-5
680	720	60	5119/3	28342677	680x720x60 GT-5
700	738	64	5119/4	29052754	700x738x64 GT-5
700	740	60	5119/5	29132754	700x740x60 GT-5
696	742	78	5119/6	29212740	696x742x78 GT-5
700	742	60	5119/7	29212754	700x742x60 GT-5
697	747	75	5119/8	29402744	697x747x75 GT-5
700	750	75	5120	29532756	700x750x75 GT-5
698	755	75	5120/1	29722748	698x755x75 GT-5
761	802	70	5120/2	31572996	761x802x70 GT-5
800	840	60	5121	33063148	800x840x60 GT-5
800	850	75	5121/1	33463149	800x850x75 GT-5
820	870	75	5121/2	34253228	820x870x75 GT-5
850	892	62	5121/3	35113346	850x892x62 GT-5
860	900	60	5121/4	35433385	860x900x60 GT-5
860	910	75	5121/5	35823385	860x910x75 GT-5
900	950	75	5122	37383542	900x950x75 GT-5
940	990	70	5123	38973700	940x990x70 GT-5
950	1000	75	5123/1	39373738	950x1000x75 GT-5
971	1016	54	5124	40003822	971x1016x54 GT-5
970	1020	75	5125	40153818	970x1020x75 GT-5
36,27	1,78	2,4	517	—	36,27x1,78x2,4 GT-5
39,45	1,78	2,4	519	—	39,45x1,78x2,4 GT-5
79	1,78	2,4	532	—	79x1,78x2,4 GT-5
85,34	1,78	2,4	534	—	85,34x1,78x2,4 GT-5
91,7	1,78	2,4	536	—	91,7x1,78x2,4 GT-5
98,05	1,78	2,4	538	—	98,05x1,78x2,4 GT-5
104,4	1,78	2,4	540	—	104,4x1,78x2,4 GT-5
110,74	1,78	2,4	542	—	110,74x1,78x2,4 GT-5
117,1	1,78	2,4	544	—	117,1x1,78x2,4 GT-5
123,44	1,78	2,4	546	—	123,44x1,78x2,4 GT-5
129,4	1,78	2,4	548	—	129,4x1,78x2,4 GT-5
135,76	1,78	2,4	550	—	135,76x1,78x2,4 GT-5
138,94	1,78	2,4	551	—	138,94x1,78x2,4 GT-5
142,11	1,78	2,4	552	—	142,11x1,78x2,4 GT-5
145,29	1,78	2,4	553	—	145,29x1,78x2,4 GT-5
148,46	1,78	2,4	554	—	148,46x1,78x2,4 GT-5
151,64	1,78	2,4	555	—	151,64x1,78x2,4 GT-5
154,81	1,78	2,4	556	—	154,81x1,78x2,4 GT-5
158	1,78	2,4	557	—	158x1,78x2,4 GT-5
161,16	1,78	2,4	558	—	161,16x1,78x2,4 GT-5
164,34	1,78	2,4	559	—	164,34x1,78x2,4 GT-5
167,51	1,78	2,4	560	—	167,51x1,78x2,4 GT-5
170,69	1,78	2,4	561	—	170,69x1,78x2,4 GT-5
173,87	1,78	2,4	562	—	173,87x1,78x2,4 GT-5
