Пневматическое штоковое уплотнение / манжета K56
K56 — компактное штоковое уплотнение одностороннего действия для пневматических цилиндров, которое объединяет функцию герметизации штока и защиту от экструзии, заменяя классическую комбинацию O-ring и антиэкструзионного кольца.

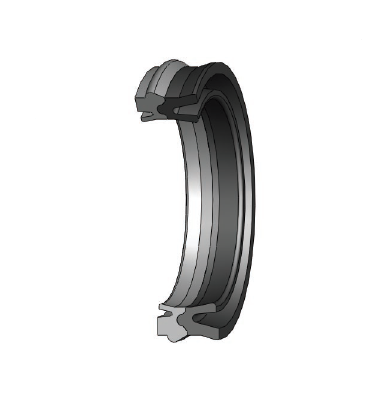

Описание штокового уплотнения K56
Пневматическое штоковое уплотнение K56 применяется в цилиндрах и исполнительных механизмах, где требуется компактная посадка, стабильная герметизация штока и простая сборка без набора отдельных элементов. Профиль устанавливается в посадочную канавку и работает по поверхности штока при возвратно-поступательном движении.
K56 относится к штоковым уплотнениям одностороннего действия. Конструкция объединяет эластомерный уплотнительный элемент из NBR и направляющий или опорный элемент из POM, который помогает удерживать форму профиля и снижает риск выдавливания материала в рабочий зазор.
По назначению K56 может использоваться как компактная альтернатива классической схеме O-ring + backup ring. Вместо отдельного круглого кольца и антиэкструзионного кольца профиль уже содержит рабочую уплотняющую часть и опорный элемент, поэтому узел получается проще и компактнее.
Благодаря сочетанию NBR и POM уплотнение сохраняет стабильность в динамическом режиме, снижает трение и помогает защищать штоковый узел от загрязнений. Дополнительные скребковые свойства полезны для пневматических цилиндров, промышленной автоматики и компактных приводов.

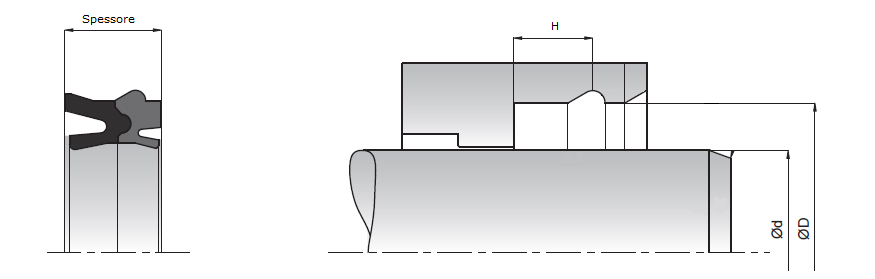

При подборе K56 важно учитывать размеры d × D × H, посадочную канавку, давление, температуру, скорость, материал NBR / POM и условия эксплуатации цилиндра. Неправильно подобранная пневматическая манжета штока может привести к утечке воздуха, повышенному трению или ускоренному износу рабочей поверхности.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 1 м/с | -30°C…+105°C | до 16 МПа / 160 bar | пневматические цилиндры, промышленная автоматика, компактные штоковые узлы, приводы с ограниченным монтажным пространством |
Преимущества уплотнения K56
- компактная пневматическая штоковая манжета одностороннего действия
- заменяет связку O-ring + антиэкструзионное кольцо
- элемент из POM помогает удерживать форму профиля и снижает риск экструзии
- подходит для узких посадочных мест и компактных цилиндров
- имеет хорошие скребковые свойства и помогает защищать узел от загрязнений
- низкий коэффициент трения при динамическом движении штока
- простая установка без дополнительных опорных элементов
Аналоги и взаимозаменяемость K56
Пневматическое штоковое уплотнение K56 подбирается как компактная манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать, что профиль может выполнять функцию альтернативы O-ring с антиэкструзионным кольцом, поэтому нужно проверять посадочную канавку и рабочий зазор.
