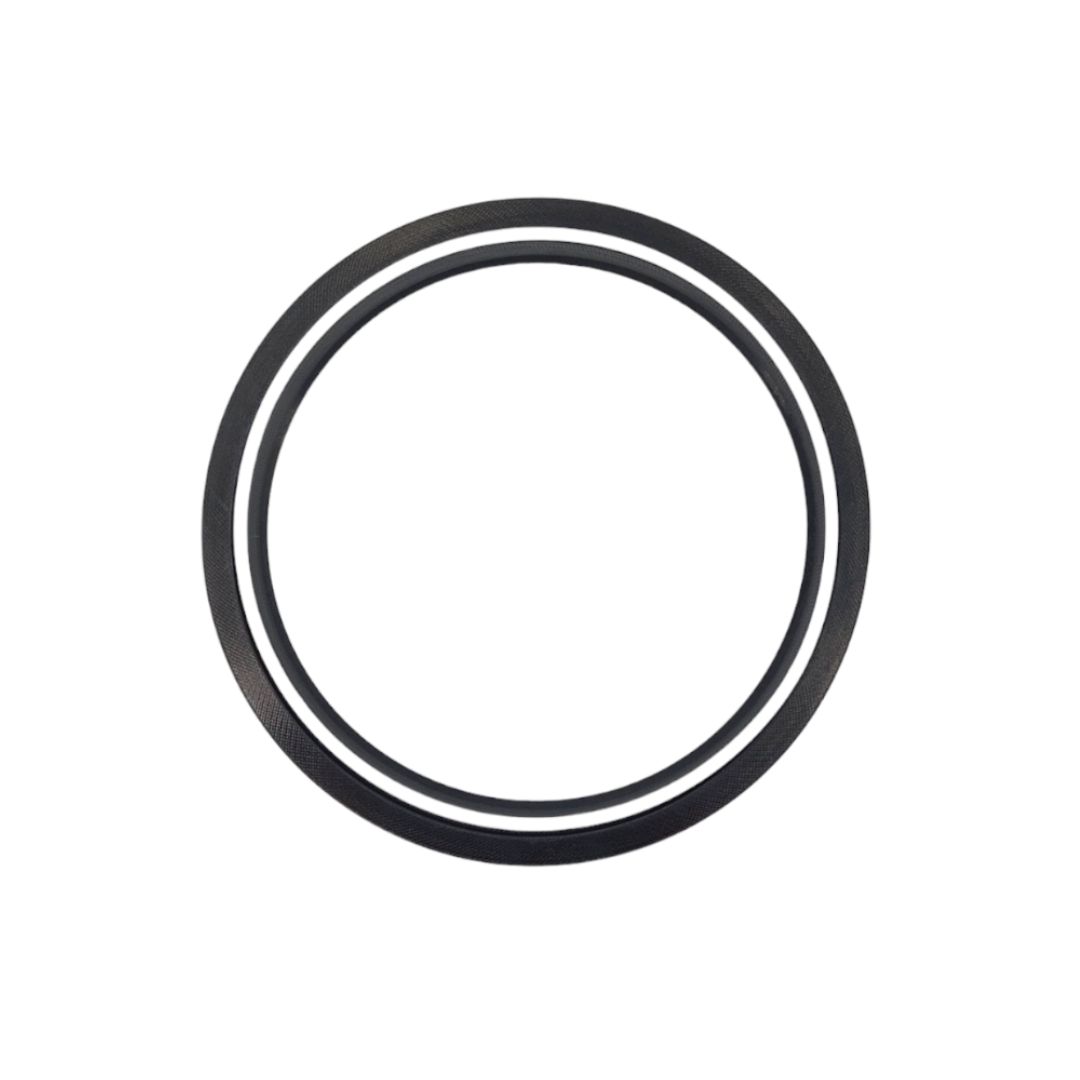

Штоковое уплотнение / манжета TSE AI с антиэкструзионным кольцом
TSE AI — усиленное штоковое гидравлическое уплотнение и резинотканевая манжета штока каплеобразного профиля с антиэкструзионным кольцом, рассчитанная на тяжелые условия работы, повышенные монтажные зазоры и давление до 40 МПа.
Описание штокового уплотнения TSE AI
Штоковое уплотнение TSE AI применяется для герметизации штоков гидравлических цилиндров и является усиленной модификацией профиля TSE. Манжета сохраняет каплеобразную рабочую геометрию, но дополнительно комплектуется антиэкструзионным кольцом для защиты от выдавливания в зазор.
В отличие от обычных воротниковых манжет, TSE AI создает уплотняющий эффект не только за счет давления рабочей жидкости, а за счет предварительно заданной формы профиля. Каплеобразная геометрия помогает формировать стабильный контакт со штоком и поддерживать герметичность в ремонтных гидроцилиндрах.
Резинотканевый материал делает уплотнительную манжету более устойчивой к истиранию и работе по изношенным, восстановленным или неидеальным поверхностям. Это особенно важно для тяжелой промышленной гидравлики, старых цилиндров и узлов, где обычные полиуретановые манжеты могут быстрее терять контакт или повреждаться.
Антиэкструзионное кольцо из POM снижает риск выдавливания профиля в монтажный зазор при высоком давлении, пульсациях и увеличенных допусках узла. Такая конструкция применяется там, где обычного TSE уже недостаточно по стойкости к экструзии, но требуется сохранить преимущества каплеобразной резинотканевой манжеты.

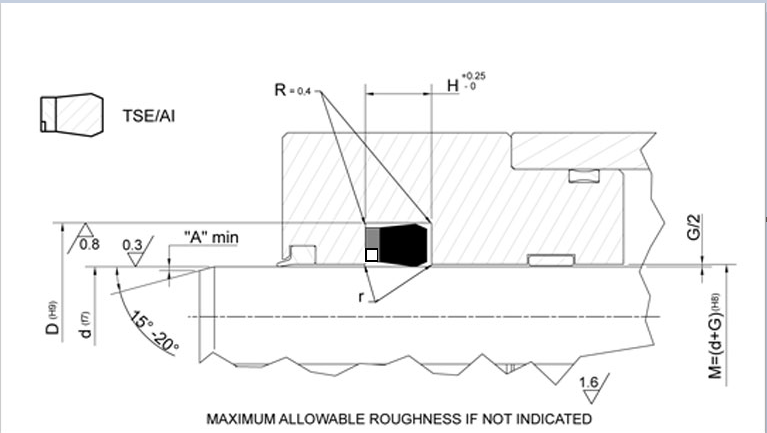

При подборе TSE AI важно учитывать размеры d × D × H, материал исполнения, давление, температуру, рабочую жидкость, состояние поверхности штока, посадочную канавку и фактический зазор. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+110°C | до 40 МПа / 400 bar | штоковые узлы, тяжелые условия эксплуатации, изношенные поверхности, цилиндры с повышенными зазорами |
| Viton / Fabric / POM | до 0.5 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературные узлы, специальные жидкости, тяжелая промышленная гидравлика |
Преимущества уплотнения TSE AI
- усиленная каплеобразная штоковая манжета с кольцом противовыдавливания
- антиэкструзионное кольцо защищает профиль при высоком давлении
- каплеобразная форма создает стабильный контакт со штоком
- лучше работает по изношенным поверхностям, чем обычные PU-манжеты
- подходит для тяжелых условий, повышенных зазоров и ремонтных гидроцилиндров
- резинотканевое исполнение повышает стойкость к истиранию и деформации
- может применяться в тяжелой промышленной гидравлике и специальных средах
Аналоги и взаимозаменяемость TSE AI
Штоковое уплотнение TSE AI подбирается как усиленная каплеобразная манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать наличие антиэкструзионного кольца, каплеобразную геометрию профиля, состояние поверхности штока и рабочий зазор в гидроцилиндре.
