Шевронное уплотнение / комплект манжет GT7 из семи элементов
GT7 — усиленное шевронное гидравлическое уплотнение и пакет из семи V-образных манжет для тяжелых гидроцилиндров, прессового оборудования, промышленной гидравлики и узлов, где требуется повышенная стойкость к нагрузкам и стабильная работа по изношенным поверхностям.
Описание шевронного уплотнения GT7

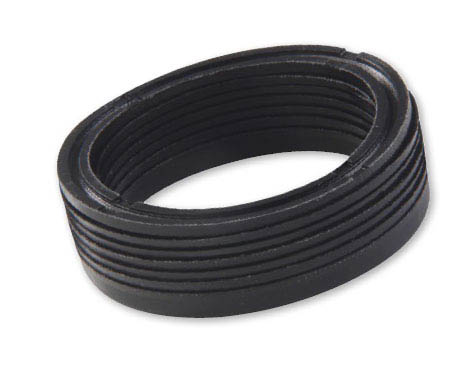

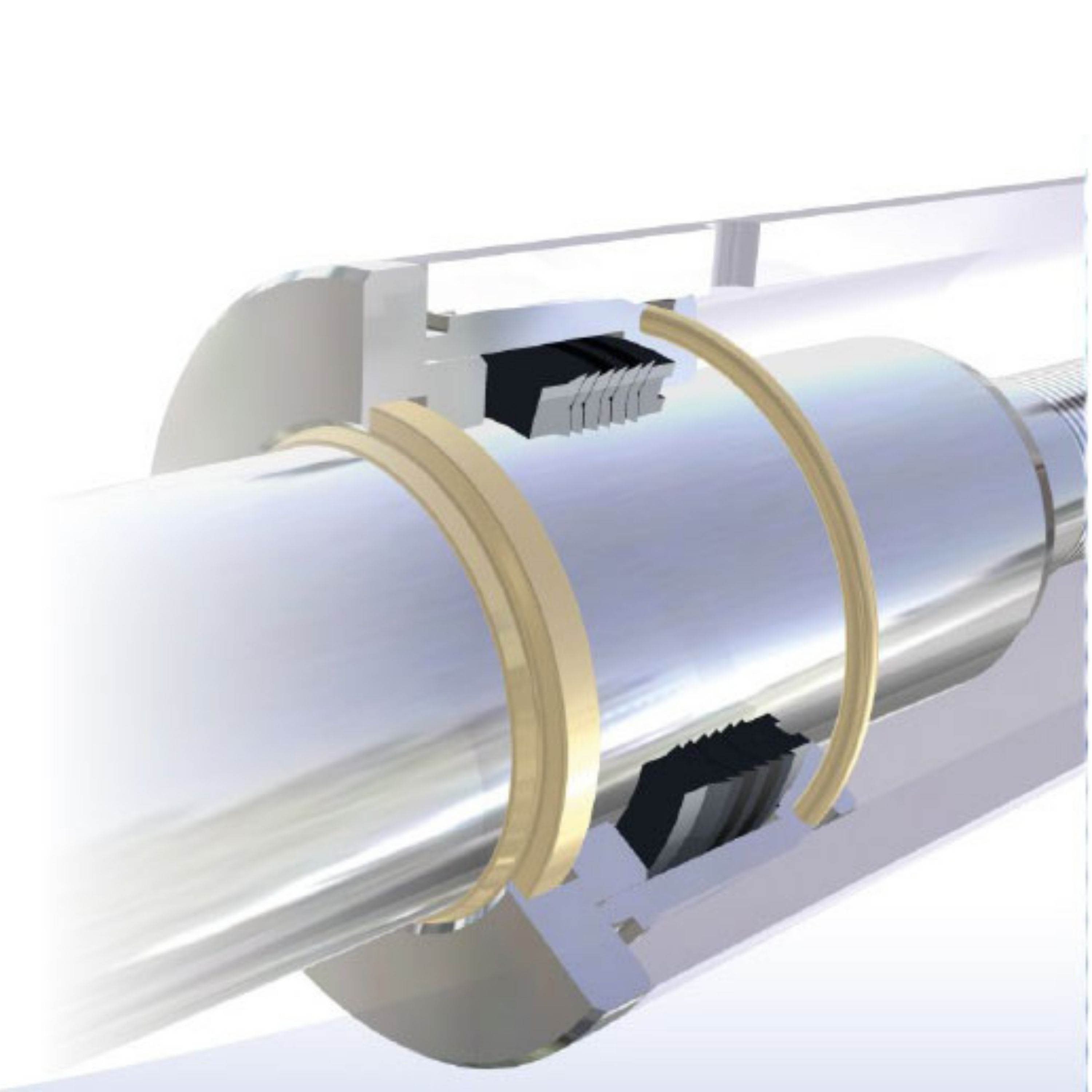

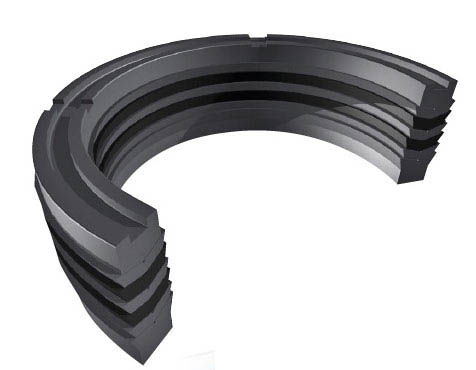

Шевронное уплотнение GT7 применяется в тяжелых гидроцилиндрах, прессовом оборудовании и промышленных узлах, где стандартного уплотнительного пакета недостаточно по запасу надежности. Профиль представляет собой комплект V-образных манжет, которые работают совместно и формируют протяженную зону герметизации.
В отличие от GT5, уплотнение GT7 состоит из семи элементов. Увеличенное количество V-образных колец дает более длинную рабочую зону контакта, лучше распределяет давление по пакету и помогает компенсировать износ штока, гильзы или посадочного узла.
Такой комплект манжет особенно полезен при ремонте старого оборудования, где восстановить рабочую поверхность до идеального состояния сложно или экономически невыгодно. Шевронный пакет способен сохранять герметичность там, где обычная одиночная манжета быстрее теряет контакт или начинает пропускать рабочую жидкость.
GT7 может применяться в гидравлических прессах, литейных машинах, прокатных станах, тяжелых домкратах, металлургическом оборудовании, судовой гидравлике и цилиндрах крупной промышленной техники. Резинотканевое исполнение хорошо переносит работу по шероховатым и изношенным поверхностям, а специальные материалы позволяют подобрать манжеты под высокую температуру или агрессивные рабочие среды.

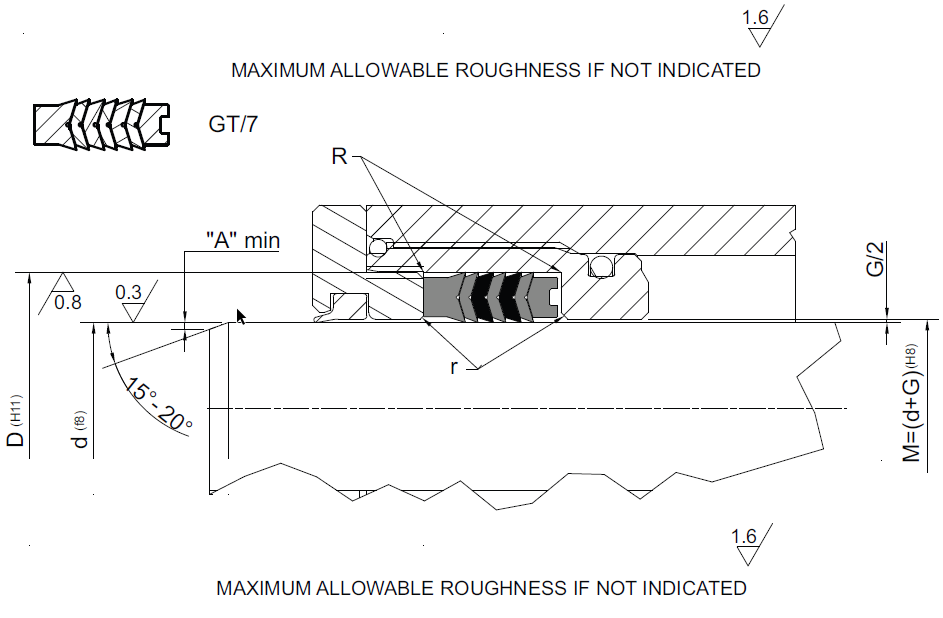

При подборе GT7 важно учитывать размеры d × D × H, высоту пакета, количество V-образных элементов, материал манжет, давление, температуру, состояние рабочей поверхности и возможность регулировки поджатия. Неправильно подобранное шевронное уплотнение может привести к повышенному трению, неравномерному обжатию пакета или повторной течи гидроцилиндра.
Технические характеристики шевронных манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | до 40 МПа / 400 bar | гидропрессы, литейное оборудование, металлургия, тяжелые цилиндры, изношенные поверхности |
| PTFE | до 1 м/с | -200°C…+260°C | до 40 МПа / 400 bar | узлы с широким температурным диапазоном, химически стойкие системы, специальные рабочие среды |
| Viton / Fabric | до 0.5 м/с | -20°C…+200°C | до 40 МПа / 400 bar | высокотемпературная гидравлика, специальные жидкости, тяжелое промышленное оборудование |
Преимущества уплотнения GT7
- шевронный комплект из семи V-образных манжет для тяжелых нагрузок
- увеличенная зона герметизации по сравнению с короткими пакетами
- лучше компенсирует износ штока или гильзы в ремонтных гидроцилиндрах
- равномерно распределяет нагрузку между элементами шевронного пакета
- резинотканевые материалы устойчиво работают по неидеальным поверхностям
- подходит для гидропрессов, литейного оборудования, металлургии и тяжелой промышленной гидравлики
- может изготавливаться из стандартных и специальных материалов под температуру и рабочую среду
Аналоги и взаимозаменяемость GT7
Шевронное уплотнение GT7 подбирается как комплект V-образных манжет из семи элементов при совпадении посадочных размеров, материала, давления, температуры и схемы установки. При замене важно учитывать высоту пакета, количество V-образных колец, состояние рабочей поверхности и возможность регулировки поджатия.
