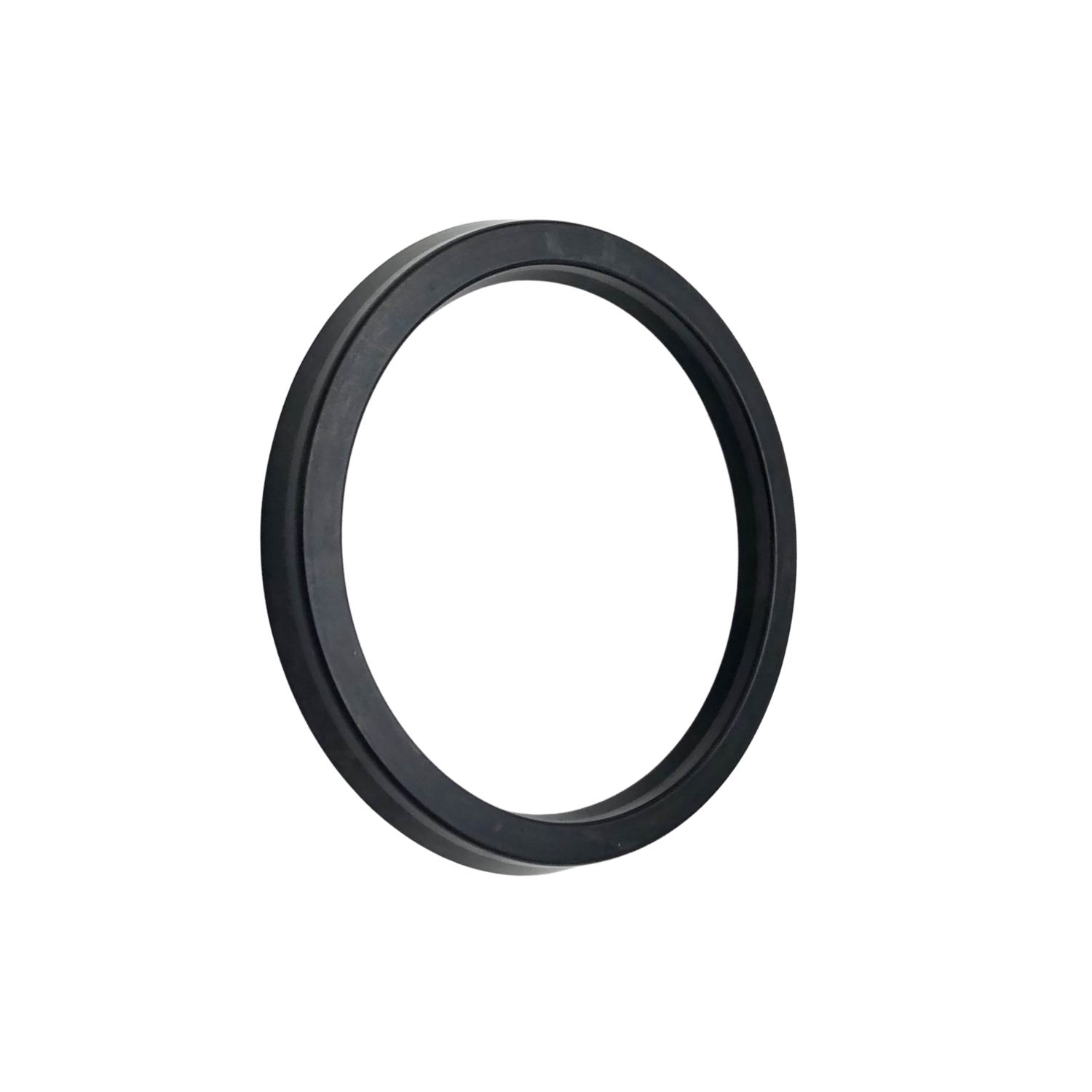

Пневматическое штоковое уплотнение / манжета GDIM
GDIM — метрическое пневматическое уплотнение штока одностороннего действия, предназначенное для стандартных пневмоцилиндров, динамической работы штока, низкого трения и высокой частоты циклов.
Описание пневматического уплотнения GDIM
Пневматическое штоковое уплотнение GDIM применяется в цилиндрах и исполнительных механизмах для герметизации штока при возвратно-поступательном движении. Профиль рассчитан на работу в стандартных метрических посадочных канавках и подходит для пневмосистем с давлением до 12 bar.
GDIM является метрическим исполнением профиля GDI. Основное отличие — адаптация геометрии под метрические размеры, что важно при ремонте и подборе уплотнений для стандартных европейских и промышленных пневмоцилиндров.

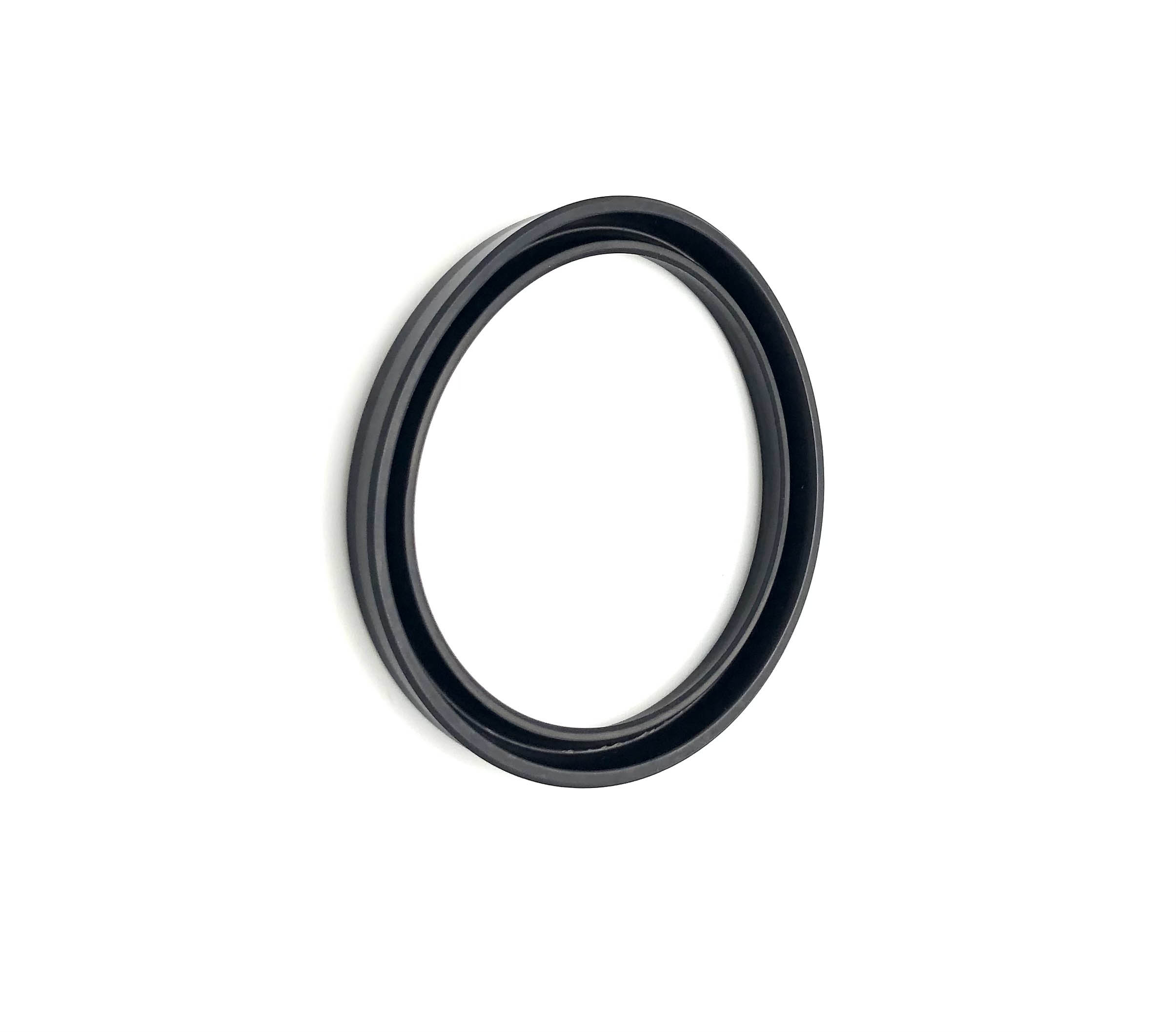

Рабочая кромка имеет остроугольную геометрию, быстро формирует контакт с поверхностью штока и помогает снижать утечки даже при низком давлении воздуха. Усиленная наружная часть профиля служит упором, стабилизирует положение манжеты в канавке и поддерживает правильную геометрию при циклической работе.
Уплотнение может изготавливаться из разных эластомеров: NBR, EPDM, VMQ и FKM. Это позволяет подобрать манжету под температуру, влажность, рабочую среду, требования к химической стойкости и условия эксплуатации конкретного пневматического цилиндра.
При подборе GDIM важно учитывать размеры d × D × H, метрическую посадочную канавку, материал исполнения, давление, температуру, скорость, состояние поверхности штока и рабочую среду. Неправильно подобранная пневматическая манжета штока может привести к утечке воздуха, повышенному трению или ускоренному износу рабочей кромки.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.25 м/с | -40°C…+160°C | до 12 bar | пневматические цилиндры, влажная среда, отдельные газовые среды, промышленная автоматика |
| NBR | до 0.25 м/с | -30°C…+110°C | до 12 bar | стандартные пневмоцилиндры, сжатый воздух, пневматические приводы общего назначения |
| VMQ / силикон | до 0.25 м/с | -60°C…+200°C | до 12 bar | пневматика с широким температурным диапазоном, специальные условия эксплуатации |
| FKM / Viton | до 0.25 м/с | -20°C…+200°C | до 12 bar | агрессивные газы, повышенная температура, специальные пневматические системы |
Преимущества уплотнения GDIM
- метрическая пневматическая штоковая манжета одностороннего действия
- адаптировано под метрические размеры посадочных канавок
- надежная герметизация штока при низком давлении воздуха
- острая рабочая кромка быстро формирует контакт с поверхностью штока
- низкое трение при динамическом движении и высокой частоте циклов
- широкий выбор материалов под температуру, влажность и рабочую среду
- подходит для стандартных пневмоцилиндров и промышленной автоматики
Аналоги и взаимозаменяемость GDIM
Пневматическое штоковое уплотнение GDIM подбирается как метрическая манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать метрическую геометрию канавки, профиль рабочей кромки и требования к герметичности при давлении до 12 bar.
