Пневматическое штоковое уплотнение / манжета RSP
RSP — пневматическое уплотнение штока одностороннего действия из полиуретана PU, рассчитанное на цилиндры низкого давления, плавное движение штока, низкое трение и стабильную герметизацию при малых нагрузках.
Описание уплотнения RSP
Пневматическое штоковое уплотнение RSP применяется в цилиндрах и приводах низкого давления, где требуется плавное движение штока без рывков, высокая чувствительность и стабильная герметизация при небольших нагрузках. Профиль работает как манжета штока одностороннего действия.
Геометрия RSP включает выраженный рабочий желоб, который повышает гибкость уплотнительной кромки и помогает ей адаптироваться к поверхности штока. Это снижает трение, улучшает отклик пневмоцилиндра и делает профиль удобным для систем, где важна мягкая и предсказуемая работа.

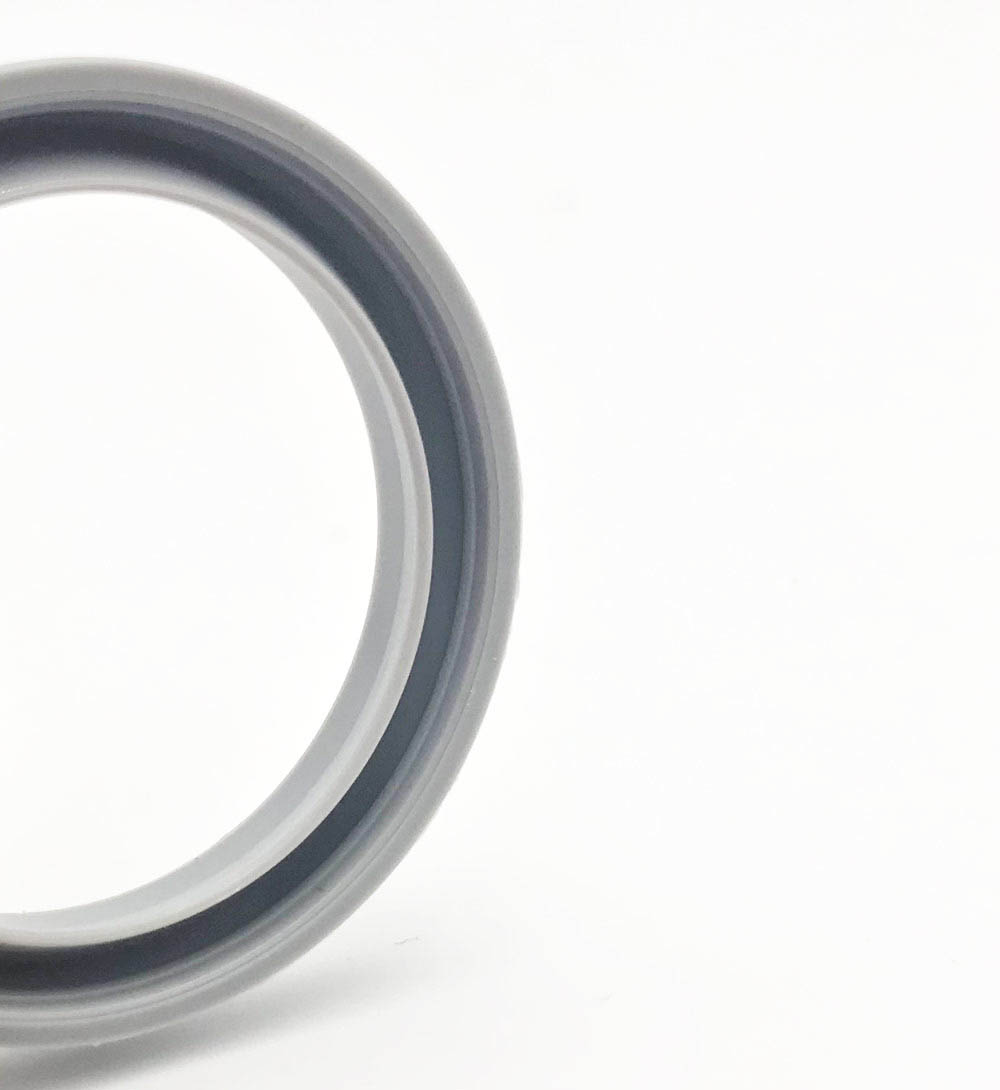

Контактная кромка имеет округлую форму, благодаря чему нагрузка распределяется более равномерно. Такая конструкция помогает сохранять линейное перемещение штока, уменьшает риск рывков и снижает износ рабочей поверхности при циклическом движении.
RSP изготавливается из полиуретана PU. Материал обеспечивает стойкость к истиранию, упругость и стабильность формы при динамической работе. Уплотнение подходит для пневматических цилиндров, систем низкого давления, легких и средних нагрузок.

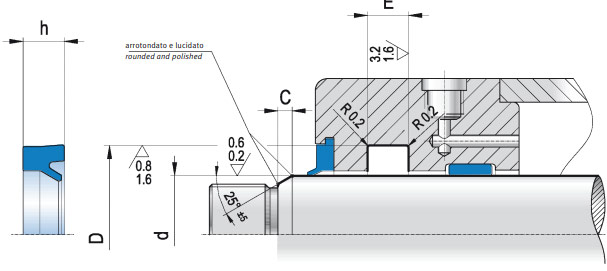

При подборе RSP важно учитывать размеры d × D × H, посадочную канавку, материал PU, давление до 2 МПа, скорость, температуру, состояние поверхности штока и требования к плавности движения. Неправильно подобранная пневматическая манжета может привести к утечке воздуха, повышенному трению или нестабильной работе цилиндра.
Технические характеристики RSP
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -30°C…+90°C | до 2 МПа / 20 bar | пневматические цилиндры, системы низкого давления, легкие и средние нагрузки, штоковые узлы с плавным ходом |
Преимущества уплотнения RSP
- пневматическая штоковая манжета одностороннего действия для низкого давления
- высокая чувствительность при малых нагрузках и небольшом давлении воздуха
- гибкая рабочая кромка хорошо адаптируется к поверхности штока
- округлая контактная кромка помогает обеспечить плавное движение без рывков
- низкое трение снижает износ и улучшает отклик пневмоцилиндра
- полиуретан PU обеспечивает стойкость к истиранию и деформациям
- простая установка и стабильная работа в стандартных пневматических узлах
Аналоги и взаимозаменяемость RSP
RSP подбирается как пневматическое штоковое уплотнение и манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать одностороннее действие профиля, гибкую рабочую кромку, требования к низкому трению и плавности хода штока.
