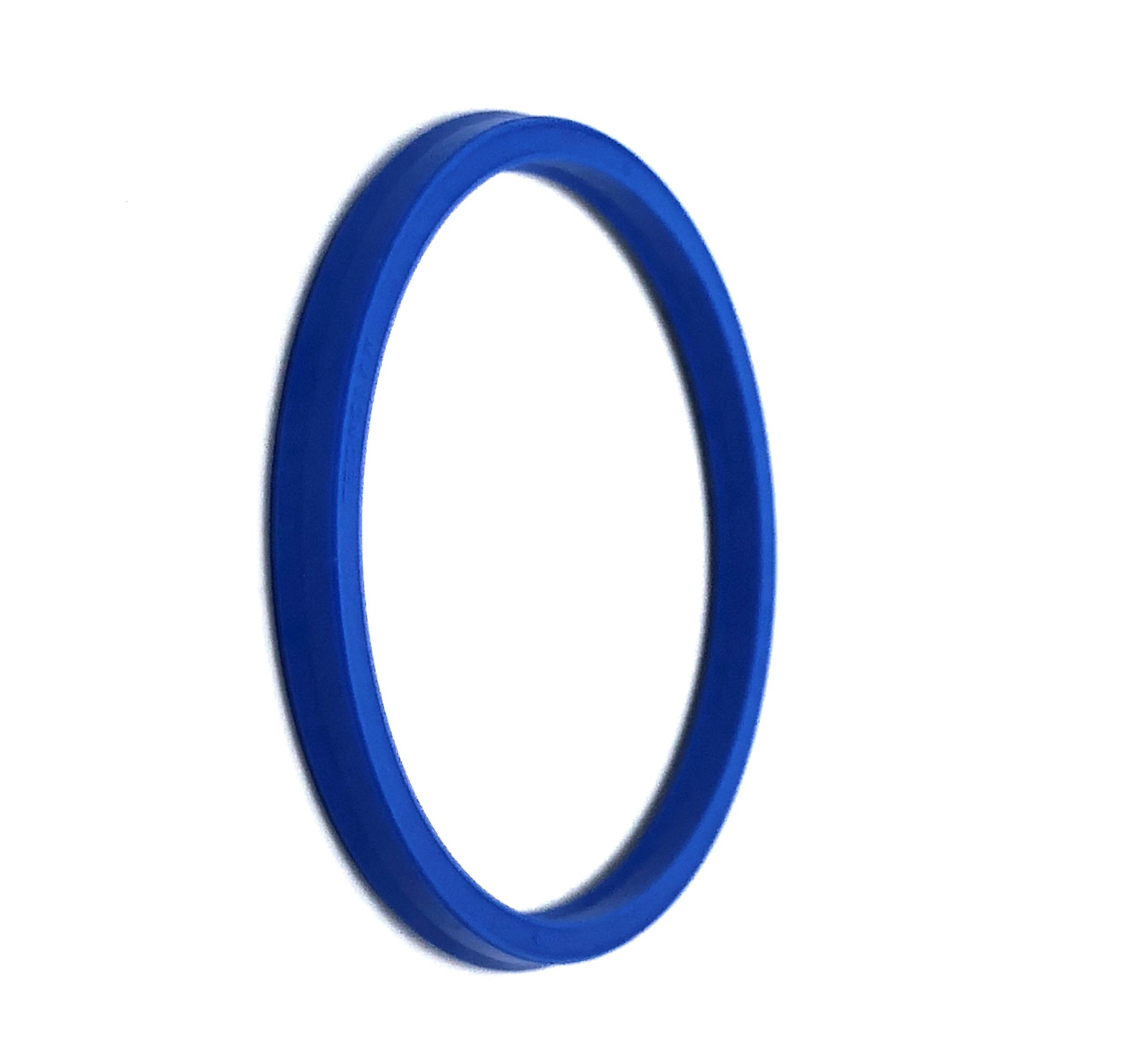

Штоковое уплотнение TTI-L для гидроцилиндров
TTI-L — серийная штоковая манжета для гидроцилиндров, рассчитанная на стабильную герметизацию и плавное движение штока в динамических узлах.
Описание штокового уплотнения TTI-L

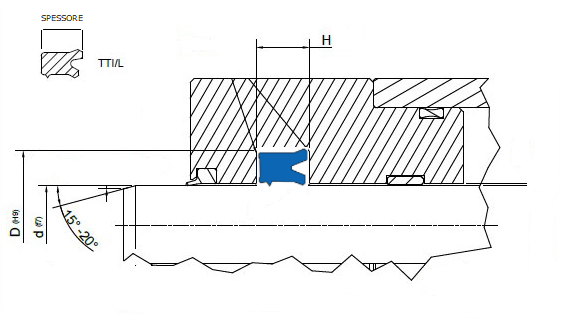

Уплотнение TTI-L устанавливается в крышку гидроцилиндра и работает по поверхности штока при возвратно-поступательном движении. Профиль удерживает рабочую жидкость внутри цилиндра и помогает сохранять герметичность узла под нагрузкой.
Конструктивная особенность TTI-L — две динамические кромки. Вторая кромка снижает вероятность прилипания и резкого срыва движения, известного как stick-slip эффект, что особенно важно для механизмов, где требуется ровный и предсказуемый ход штока.
Между рабочими кромками сохраняется тонкая масляная пленка. Она уменьшает коэффициент трения, снижает износ контактной зоны и увеличивает ресурс манжеты при длительной работе гидравлического оборудования.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры, спецтехника, прессы, подъемники |
| NBR / маслобензостойкая резина | до 0.25 м/с | -30°C…+110°C | до 12 МПа | стандартные условия эксплуатации гидравлики и пневматики |
| Viton / FKM | до 0.5 м/с | -20°C…+200°C | до 40 МПа | повышенная температура, агрессивные среды, химическая стойкость |
Преимущества уплотнения TTI-L
- две динамические кромки для стабильной герметизации штока
- снижение stick-slip эффекта и более плавное движение штока
- сохранение масляной пленки между кромками для уменьшения трения
- повышенный рабочий ресурс при возвратно-поступательном движении
- высокая устойчивость полиуретана к износу, истиранию и динамическим нагрузкам
- подходит для ремонта, обслуживания и производства гидроцилиндров
Аналоги и взаимозаменяемость TTI-L
Профиль TTI-L подбирается как аналог штоковых манжет других производителей при совпадении посадочных размеров, материала, давления, температуры и типа рабочей среды. При замене важно учитывать наличие второй динамической кромки и условия работы штока.
