Пневматическое уплотнение NIPSL 310
NIPSL 310 — комбинированное уплотнение с функцией грязесъемника, предназначенное для компактных пневматических узлов.
Описание NIPSL 310
Уплотнение NIPSL 310 сочетает герметизирующие и скребковые функции за счет асимметричных рабочих кромок. Конструкция позволяет устанавливать его в одно посадочное место, снижая габариты узла.
Профиль обеспечивает стабильную работу при низком давлении, а также уменьшает время монтажа. Геометрия уплотнения оптимизирована для пневматических цилиндров с высокой цикличностью.
Материал исполнения — полиуретан твердостью 90 Shore A, обеспечивающий износостойкость и стабильную форму при длительной эксплуатации.
Технические характеристики
| Материал | Скорость | Температура | Давление |
|---|---|---|---|
| PU | до 1 м/с | -30°C…+80°C | до 1 МПа |
Преимущества NIPSL 310
- комбинированная функция уплотнения и грязесъемника
- компактная установка в одно посадочное место
- сокращение времени монтажа
- устойчивость к износу за счет PU 90 Shore A
- стабильная работа в пневматике
Аналоги и замены

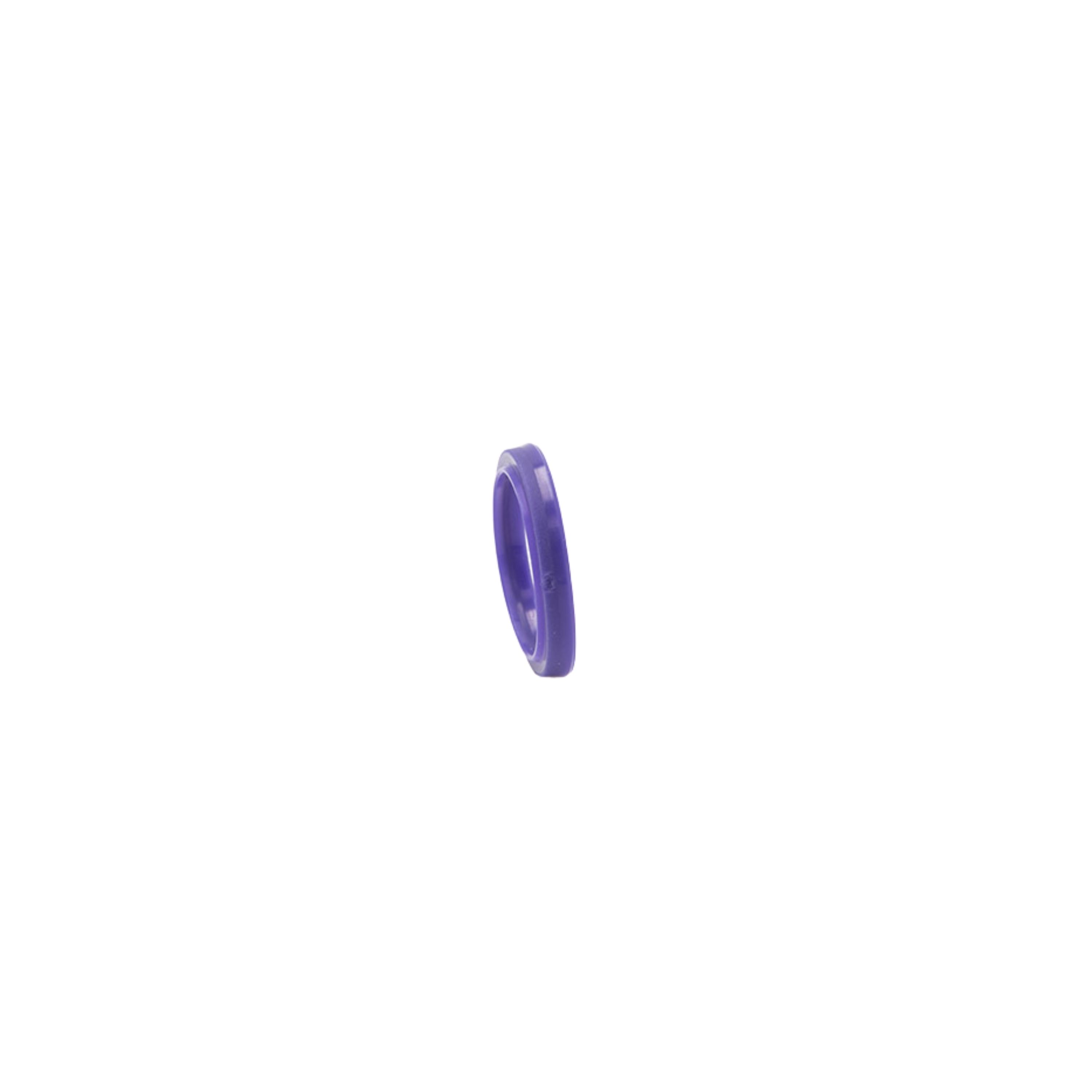

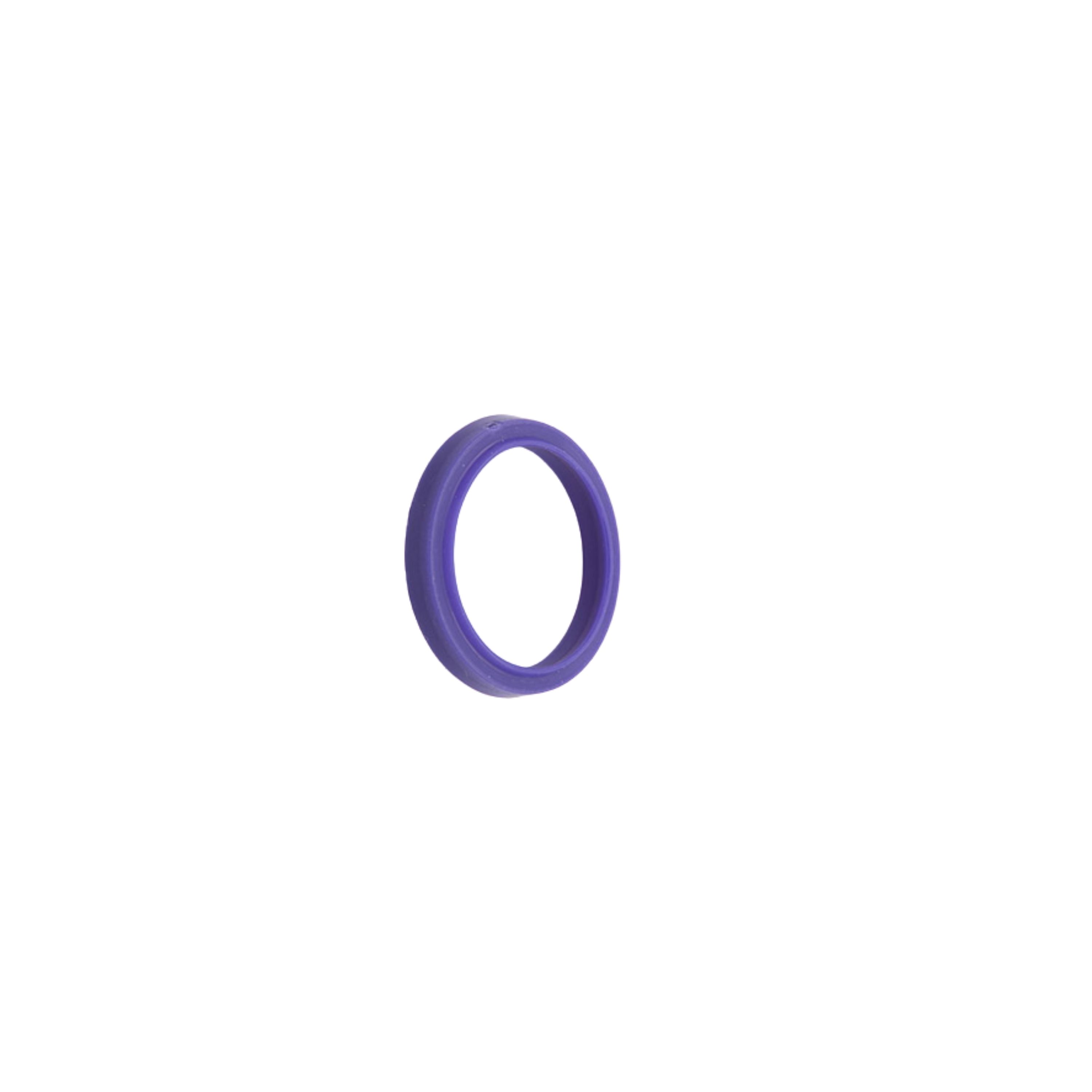

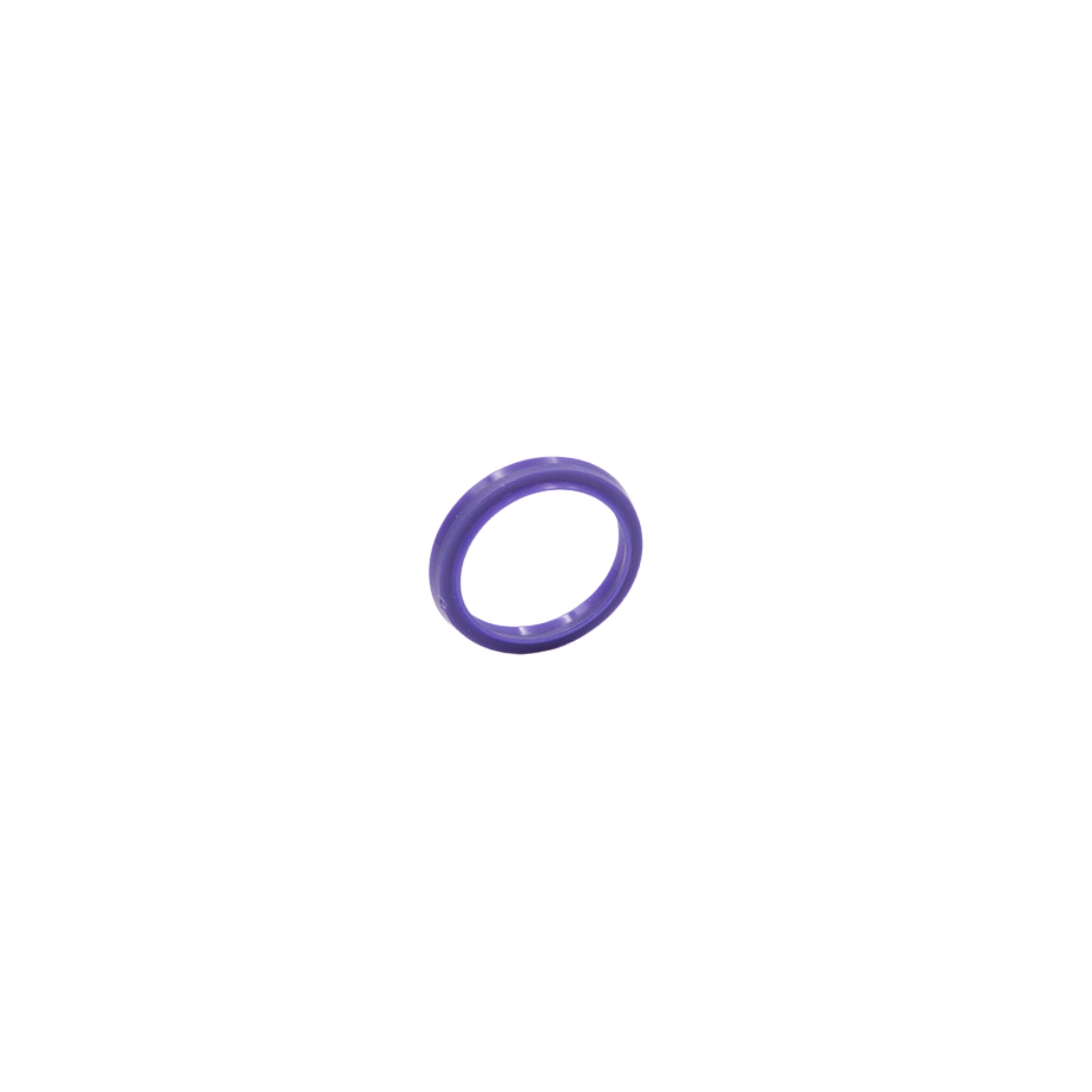

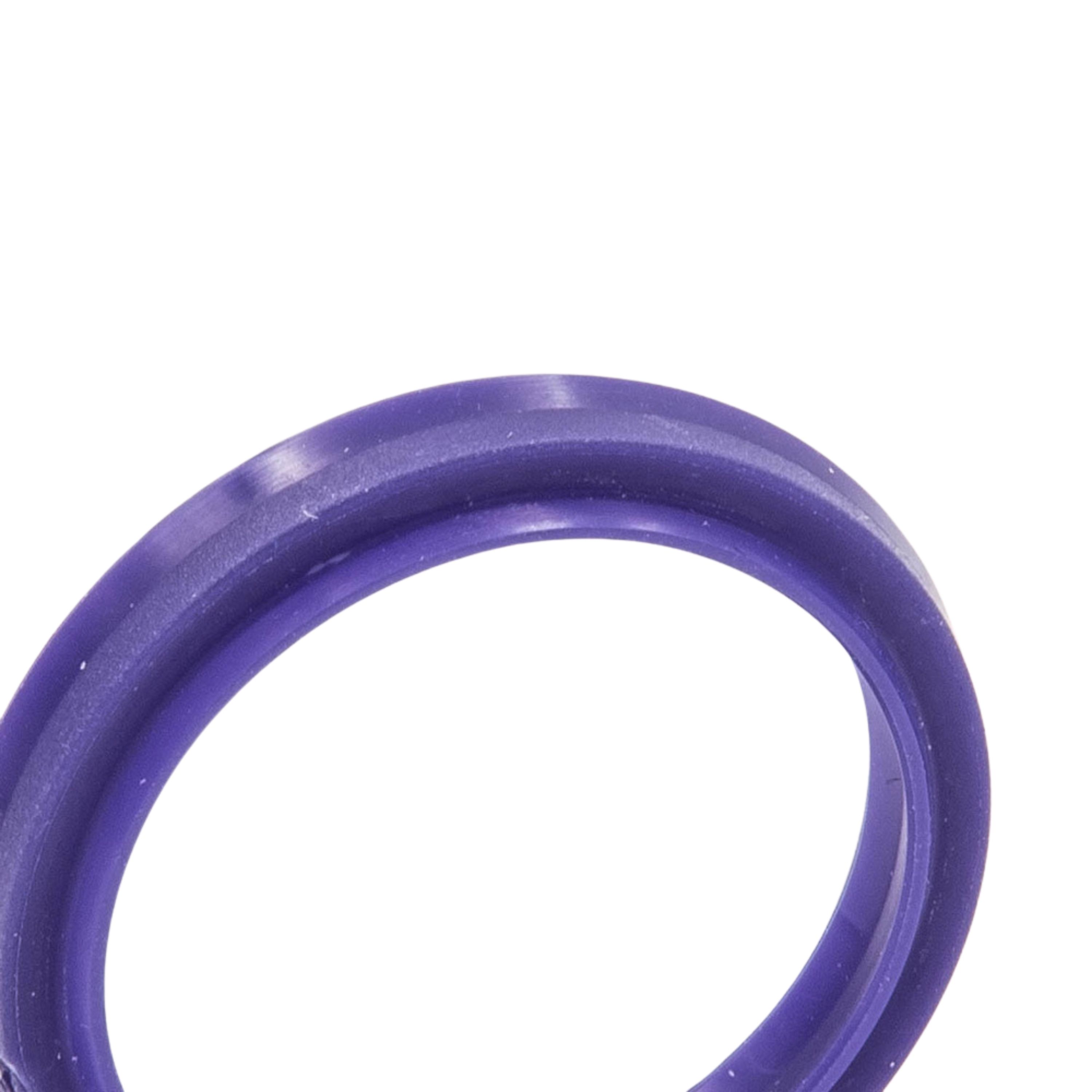

Визуальная схема и геометрия профиля NIPSL 310
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения NIPSL 310 для подбора размеров и сравнения с аналогами.
Размеры профиля NIPSL-310
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|
| 4 | 7 | 2,2 | 2,8 | 5,4 | 2,6 | 1 | — | 476708 | 4x7x2,2x2,8x5,4x2,6x1 NIPSL-310 |
| 6 | 9 | 2,2 | 2,8 | 7,2 | 2,6 | 1 | — | 468066 | 6x9x2,2x2,8x7,2x2,6x1 NIPSL-310 |
| 8 | 11,5 | 2,5 | 3,2 | 9,2 | 2,9 | 1 | — | 468065 | 8x11,5x2,5x3,2x9,2x2,9x1 NIPSL-310 |
| 10 | 14 | 2,8 | 3,7 | 11,4 | 3,2 | 1 | — | 468061 | 10x14x2,8x3,7x11,4x3,2x1 NIPSL-310 |
| 12 | 16,5 | 3,2 | 4 | 13,7 | 3,6 | 5 | 1,2 | 468060 | 12x16,5x3,2x4x13,7x3,6x5x1,2 NIPSL-310 |
| 16 | 20,5 | 3,2 | 4 | 17,7 | 3,6 | 1,2 | — | 468120 | 16x20,5x3,2x4x17,7x3,6x1,2 NIPSL-310 |
| 25 | 3,6 | 4,6 | 21,9 | 4 | 20 | 1,2 | — | 470526 | 25x3,6x4,6x21,9x4x20x1,2 NIPSL-310 |
| 25 | 30 | 3,6 | 4,6 | 26,9 | 4 | 1,2 | — | 471728 | 25x30x3,6x4,6x26,9x4x1,2 NIPSL-310 |
| 32 | 37,5 | 4 | 34,1 | 4,4 | 5 | 1,2 | — | 476906 | 32x37,5x4x34,1x4,4x5x1,2 NIPSL-310 |
| 32 | 37,5 | 4 | 5 | — | — | — | — | 476906 | 32x37,5x4x5 NIPSL-310 |
