Грязесъёмники · Simrit / Merkel
NIPSL 310 — размеры, артикулы и подбор
NIPSL 310 — комбинированный профиль Simrit / Merkel для пневматических штоков, где требуется лёгкий ход и защита уплотнительного узла. Уплотняющая кромка работает вместе с грязесъёмной частью, а размеры подбирают по канавке, диаметру штока и условиям загрязнения.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильNIPSL 310
Типкомбинированное пневматическое уплотнение / грязесъёмник
КатегорияГрязесъёмники
ПроизводительSimrit / Merkel
Размерных строк9
Материал85 AU 20991
Давление≤ 1,0 МПа (10 бар)
Температура≤ 1,0 МПа (10 бар) –30 °C до +80 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка NIPSL 310? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

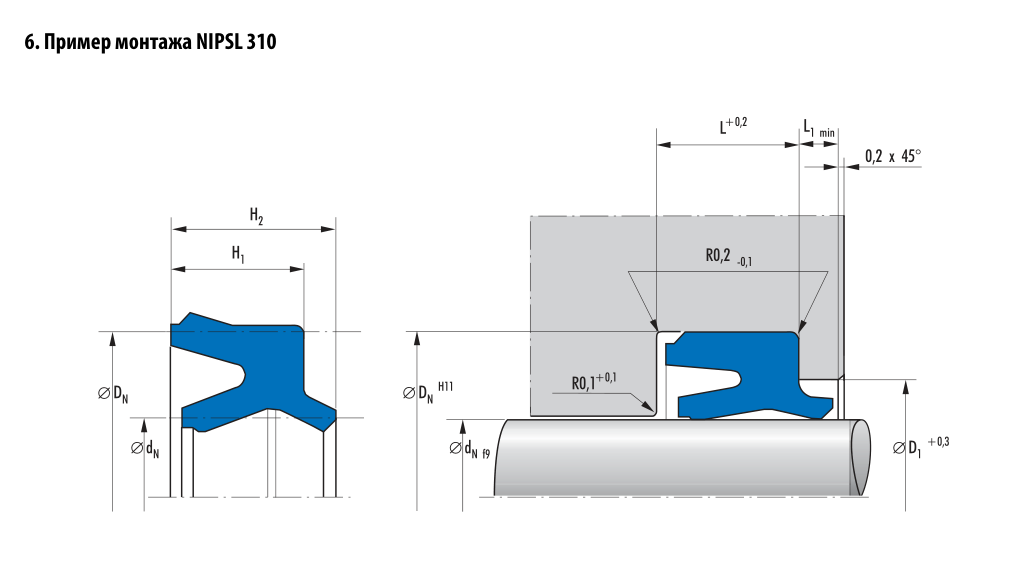

Размеры и артикулы NIPSL 310
9 строк| dN | DN | H1 | H2 | D1 | L | L1 min | Артикул № |
|---|---|---|---|---|---|---|---|
| 4 | 7 | 2,2 | 2,8 | 5,4 | 2,6 | 1 | 476708 |
| 6 | 9 | 2,2 | 2,8 | 7,2 | 2,6 | 1 | 468066 |
| 8 | 11,5 | 2,5 | 3,2 | 9,2 | 2,9 | 1 | 468065 |
| 10 | 14 | 2,8 | 3,7 | 11,4 | 3,2 | 1 | 468061 |
| 12 | 16,5 | 3,2 | 4 | 13,7 | 3,6 | 1,2 | 468060 |
| 16 | 20,5 | 3,2 | 4 | 17,7 | 3,6 | 1,2 | 468120 |
| 20 | 25 | 3,6 | 4,6 | 21,9 | 4 | 1,2 | 470526 |
| 25 | 30 | 3,6 | 4,6 | 26,9 | 4 | 1,2 | 471728 |
| 32 | 37,5 | 4 | 5 | 34,1 | 4,4 | 1,2 | 476906 |
