Штоковое уплотнение TDT для телескопических цилиндров
TDT — полиуретановое штоковое уплотнение с двумя рабочими кромками, предназначенное для телескопических гидроцилиндров и работы при переменных давлениях.
Описание штокового уплотнения TDT
TDT — специализированное штоковое уплотнение для телескопических цилиндров, изготовленное из полиуретана PUR. Конструкция включает две уплотнительные кромки на внутреннем диаметре, обеспечивающие надежную герметизацию при движении штока.
До установки внутренний диаметр профиля имеет уменьшенный размер и выступает за номинальное значение. После монтажа кромки обжимаются штоком, обеспечивая герметичность даже при отсутствии давления.
При увеличении давления уплотнение дополнительно прижимается к поверхности штока, повышая эффективность герметизации. Такая схема особенно важна для телескопических цилиндров, где присутствуют переменные нагрузки и возвратные движения.
Вторая кромка формирует масляную камеру, удерживающую смазку и возвращающую ее в цилиндр при обратном ходе. Это снижает износ и обеспечивает стабильную работу уплотнения.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU (полиуретан) | до 1 м/с | -35°C…+100°C | до 36 МПа / 360 bar | телескопические гидроцилиндры, спецтехника, гидравлика с возвратным ходом |
Преимущества уплотнения TDT
- две уплотнительные кромки для стабильной герметизации
- работа при нулевом и рабочем давлении
- формирование масляной камеры для снижения износа
- устойчивость к динамическим нагрузкам
- подходит для телескопических цилиндров
- простая установка и надежная фиксация в канавке
Аналоги и взаимозаменяемость TDT
Профиль TDT подбирается как штоковое уплотнение для телескопических цилиндров при совпадении посадочных размеров и условий эксплуатации. При замене важно учитывать наличие двух рабочих кромок и требования к удержанию смазки.

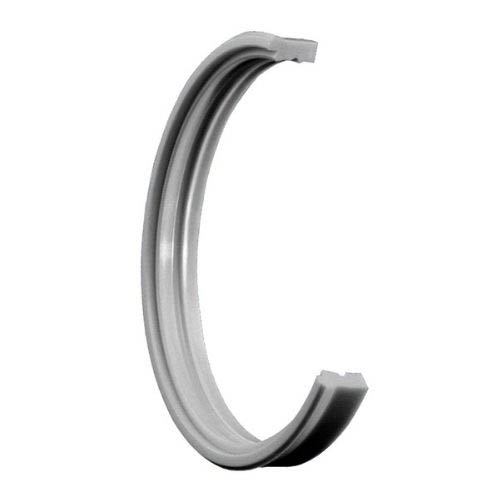

Фотографии и рендеры штоковое гидравлическое уплотнение TDT
Фотографии и рендеры штокового гидравлического уплотнения TDT — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

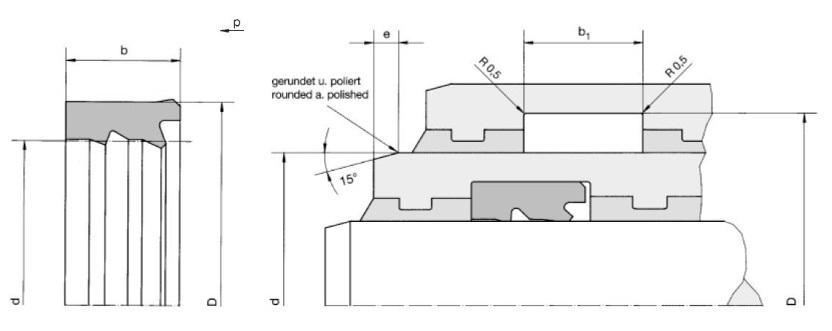

Размеры профиля TDT
Техническая таблица размеров
| d | D | b | b1 | e | Артикул | Полное наименование |
|---|---|---|---|---|---|---|
| 38,5 | 46,5 | 7 | 75 | 6 | 019600 | 38,5x46,5x7x75 TDT |
| 40 | 48 | 7 | 75 | 6 | 010212 | 40x48x7x75 TDT |
| 42 | 50 | 7 | 75 | 6 | 010213 | 42x50x7x75 TDT |
| 44,5 | 52,5 | 11,5 | 12 | 8 | 010215 | 44,5x52,5x11,5x12 TDT |
| 45 | 53 | 11,5 | 12 | 8 | 010216 | 45x53x11,5x12 TDT |
| 45 | 57 | 1,5 | 12 | 8 | 019628 | 45x57x1,5x12 TDT |
| 48 | 56 | 11,5 | 12 | 8 | 039718 | 48x56x11,5x12 TDT |
| 50 | 58 | 11,5 | 12 | 8 | 010218 | 50x58x11,5x12 TDT |
| 50 | 60 | 1,5 | 12 | 8 | 019620 | 50x60x1,5x12 TDT |
| 52 | 60 | 11,5 | 12 | 8 | 019601 | 52x60x11,5x12 TDT |
| 53 | 61 | 11,5 | 12 | 8 | 010219 | 53x61x11,5x12 TDT |
| 54,5 | 62,5 | 1,5 | 12 | 8 | 010220 | 54,5x62,5x1,5x12 TDT |
| 55 | 63 | 11,5 | 12 | 8 | 010221 | 55x63x11,5x12 TDT |
| 59,5 | 67,5 | 1,5 | 12 | 8 | 010223 | 59,5x67,5x1,5x12 TDT |
| 60 | 68 | 1,5 | 12 | 8 | 010224 | 60x68x1,5x12 TDT |
| 63 | 71 | 11,5 | 12 | 8 | 019602 | 63x71x11,5x12 TDT |
| 64 | 74 | 1,5 | 12 | 8 | 076405 | 64x74x1,5x12 TDT |
| 65 | 73 | 15 | 12 | 8 | 010226 | 65x73x15x12 TDT |
| 68 | 76 | 11,5 | 12 | 8 | 019612 | 68x76x11,5x12 TDT |
| 69,5 | 775 | 1,5 | 12 | 8 | 010227 | 69,5x775x1,5x12 TDT |
| 70 | 78 | 15 | 12 | 8 | 010228 | 70x78x15x12 TDT |
| 73 | 81 | 11,5 | 12 | 8 | 038645 | 73x81x11,5x12 TDT |
| 75 | 83 | 1,5 | 12 | 8 | 010230 | 75x83x1,5x12 TDT |
| 78 | 86 | 1,5 | 12 | 8 | 010231 | 78x86x1,5x12 TDT |
| 80 | 88 | 1,5 | 12 | 8 | 010232 | 80x88x1,5x12 TDT |
| 80 | 90 | 11,5 | 12 | 8 | 076406 | 80x90x11,5x12 TDT |
| 81 | 89 | 11,5 | 12 | 8 | 010233 | 81x89x11,5x12 TDT |
| 85 | 93 | 1,5 | 12 | 8 | 010234 | 85x93x1,5x12 TDT |
| 85 | 97 | 11,5 | 12 | 8 | 019629 | 85x97x11,5x12 TDT |
| 86 | 94 | 1,5 | 12 | 8 | 019613 | 86x94x1,5x12 TDT |
| 87 | 95 | 1,5 | 12 | 8 | 010235 | 87x95x1,5x12 TDT |
| 90 | 98 | 11,5 | 12 | 8 | 010236 | 90x98x11,5x12 TDT |
| 96 | 104 | 1,5 | 12 | 8 | 019614 | 96x104x1,5x12 TDT |
| 96 | 106 | 11,5 | 12 | 8 | 071332 | 96x106x11,5x12 TDT |
| 98 | 106 | 1,5 | 12 | 8 | 019603 | 98x106x1,5x12 TDT |
| 100 | 108 | 11,5 | 12 | 8 | 010239 | 100x108x11,5x12 TDT |
| 103 | 111 | 1,5 | 12 | 8 | 019604 | 103x111x1,5x12 TDT |
| 105 | 113 | 1,5 | 12 | 8 | 010240 | 105x113x1,5x12 TDT |
| 107 | 115 | 11,5 | 12 | 8 | 038646 | 107x115x11,5x12 TDT |
| 108 | 116 | 1,5 | 12 | 8 | 019605 | 108x116x1,5x12 TDT |
| 110 | 118 | 15 | 12 | 8 | 010241 | 110x118x15x12 TDT |
| 113 | 121 | 11,5 | 12 | 8 | 019606 | 113x121x11,5x12 TDT |
| 114 | 124 | 1,5 | 12 | 8 | 076407 | 114x124x1,5x12 TDT |
| 115 | 123 | 15 | 12 | 8 | 019607 | 115x123x15x12 TDT |
| 118 | 126 | 11,5 | 12 | 8 | 010243 | 118x126x11,5x12 TDT |
| 120 | 128 | 1,5 | 12 | 8 | 010244 | 120x128x1,5x12 TDT |
| 121 | 131 | 1,5 | 12 | 8 | 064286 | 121x131x1,5x12 TDT |
| 125 | 133 | 1,5 | 12 | 8 | 010245 | 125x133x1,5x12 TDT |
| 125 | 137 | 11,5 | 12 | 8 | 019631 | 125x137x11,5x12 TDT |
| 128 | 136 | 1,5 | 12 | 8 | 010246 | 128x136x1,5x12 TDT |
| 130 | 138 | 11,5 | 12 | 8 | 010247 | 130x138x11,5x12 TDT |
| 132 | 140 | 1,5 | 12 | 8 | 038563 | 132x140x1,5x12 TDT |
| 134 | 142 | 1,5 | 12 | 8 | 019615 | 134x142x1,5x12 TDT |
| 134 | 144 | 11,5 | 12 | 8 | 076408 | 134x144x11,5x12 TDT |
| 135 | 143 | 1,5 | 12 | 8 | 010248 | 135x143x1,5x12 TDT |
| 138 | 146 | 1,5 | 12 | 8 | 010249 | 138x146x1,5x12 TDT |
| 140 | 148 | 11,5 | 12 | 8 | 010250 | 140x148x11,5x12 TDT |
| 142 | 150 | 1,5 | 12 | 8 | 010251 | 142x150x1,5x12 TDT |
| 142 | 152 | 1,5 | 12 | 8 | 019632 | 142x152x1,5x12 TDT |
| 143 | 151 | 11,5 | 12 | 8 | 010252 | 143x151x11,5x12 TDT |
| 145 | 153 | 1,5 | 12 | 8 | 010253 | 145x153x1,5x12 TDT |
| 148 | 156 | 1,5 | 12 | 8 | 019608 | 148x156x1,5x12 TDT |
| 150 | 158 | 11,5 | 12 | 8 | 010254 | 150x158x11,5x12 TDT |
| 152 | 160 | 1,5 | 12 | 8 | 010255 | 152x160x1,5x12 TDT |
| 152 | 162 | 15 | 12 | 8 | 038564 | 152x162x15x12 TDT |
| 158 | 168 | 11,5 | 12 | 8 | 076409 | 158x168x11,5x12 TDT |
| 160 | 168 | 1,5 | 12 | 8 | 010256 | 160x168x1,5x12 TDT |
| 160 | 170 | 15 | 12 | 8 | 019633 | 160x170x15x12 TDT |
| 170 | 178 | 1,5 | 12 | 8 | 019609 | 170x178x1,5x12 TDT |
| 171 | 179 | 15 | 12 | 8 | 010260 | 171x179x15x12 TDT |
| 172 | 180 | 1,5 | 12 | 8 | 019610 | 172x180x1,5x12 TDT |
| 172 | 182 | 1,5 | 12 | 8 | 038565 | 172x182x1,5x12 TDT |
| 180 | 188 | 15 | 12 | 8 | 019611 | 180x188x15x12 TDT |
| 180 | 190 | 15 | 12 | 8 | 019634 | 180x190x15x12 TDT |
| 185 | 195 | 1,5 | 12 | 8 | 073252 | 185x195x1,5x12 TDT |
| 193 | 201 | 15 | 12 | 8 | 024036 | 193x201x15x12 TDT |
| 200 | 208 | 1,5 | 12 | 8 | 010263 | 200x208x1,5x12 TDT |
| 200 | 210 | 1,5 | 12 | 8 | 019635 | 200x210x1,5x12 TDT |
| 202 | 210 | 1,5 | 12 | 8 | 010264 | 202x210x1,5x12 TDT |
| 205 | 213 | 15 | 12 | 8 | 010265 | 205x213x15x12 TDT |
| 212,7 | 222,7 | 1,5 | 12 | 8 | 063951 | 212,7x222,7x1,5x12 TDT |
| 218 | 228 | 15 | 12 | 8 | 073068 | 218x228x15x12 TDT |
| 223 | 231 | 15 | 12 | 8 | 023514 | 223x231x15x12 TDT |
