Амортизирующее уплотнение DIP
DIP — пневматическое уплотнение для демпфирования и ограничения хода поршня в цилиндрах с повышенными динамическими нагрузками.
Описание уплотнения DIP
Уплотнение DIP используется в качестве амортизирующего элемента в пневматических цилиндрах и предназначено для плавного торможения поршня в конце хода. Основная функция — снижение ударных нагрузок и защита узлов цилиндра от износа.
Профиль включает скользящую поверхность с заходной фаской, что облегчает монтаж, а также специальные канавки, обеспечивающие центровку и стабильную работу при динамических нагрузках.
Изготавливается из нитрильного каучука (NBR), полиуретана (PU) и фторкаучука (FKM), что позволяет подобрать оптимальный вариант под условия эксплуатации и температурный режим.
Технические характеристики
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -20°C…+100°C | до 1.6 МПа | пневмоцилиндры, демпфирование хода поршня |
| PU | до 1 м/с | -30°C…+100°C | до 1.6 МПа | интенсивные циклы, повышенная износостойкость |
| FKM (Viton) | до 1 м/с | -20°C…+200°C | до 1.6 МПа | высокие температуры, агрессивные среды |
Преимущества DIP
- эффективное демпфирование и торможение поршня
- снижение ударных нагрузок на цилиндр
- устойчивость к динамическим нагрузкам
- простая установка благодаря заходной фаске
- разные материалы под условия эксплуатации
Аналоги и взаимозаменяемость DIP
DIP подбирается как амортизирующее уплотнение при совпадении размеров и условий эксплуатации. При замене важно учитывать функцию демпфирования и рабочее давление.

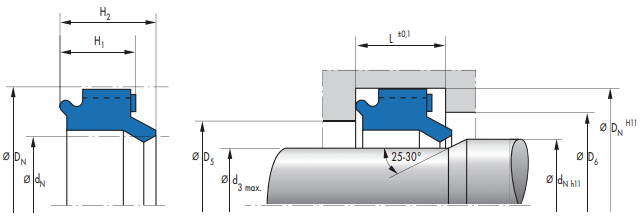

Визуальная схема и геометрия профиля DIP

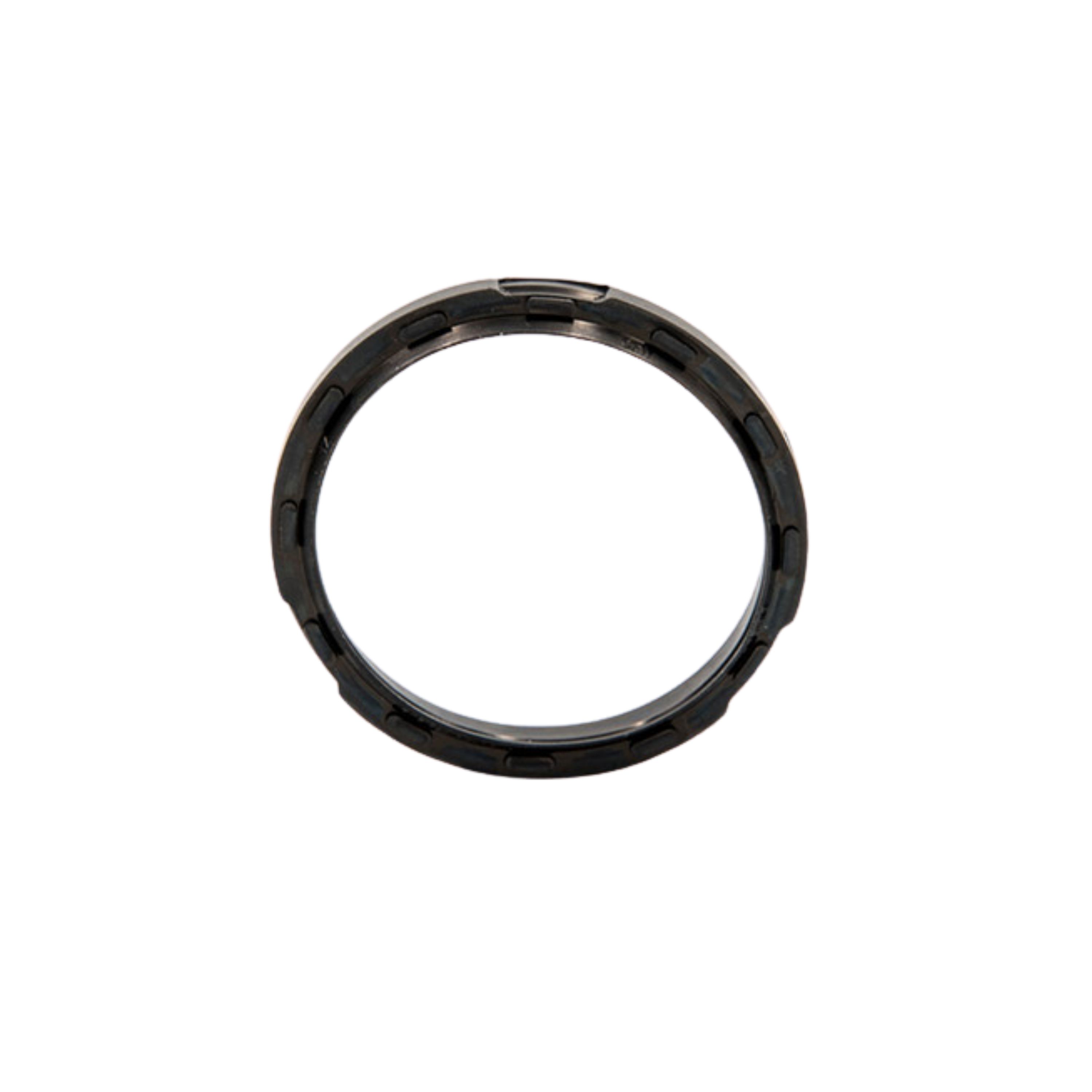

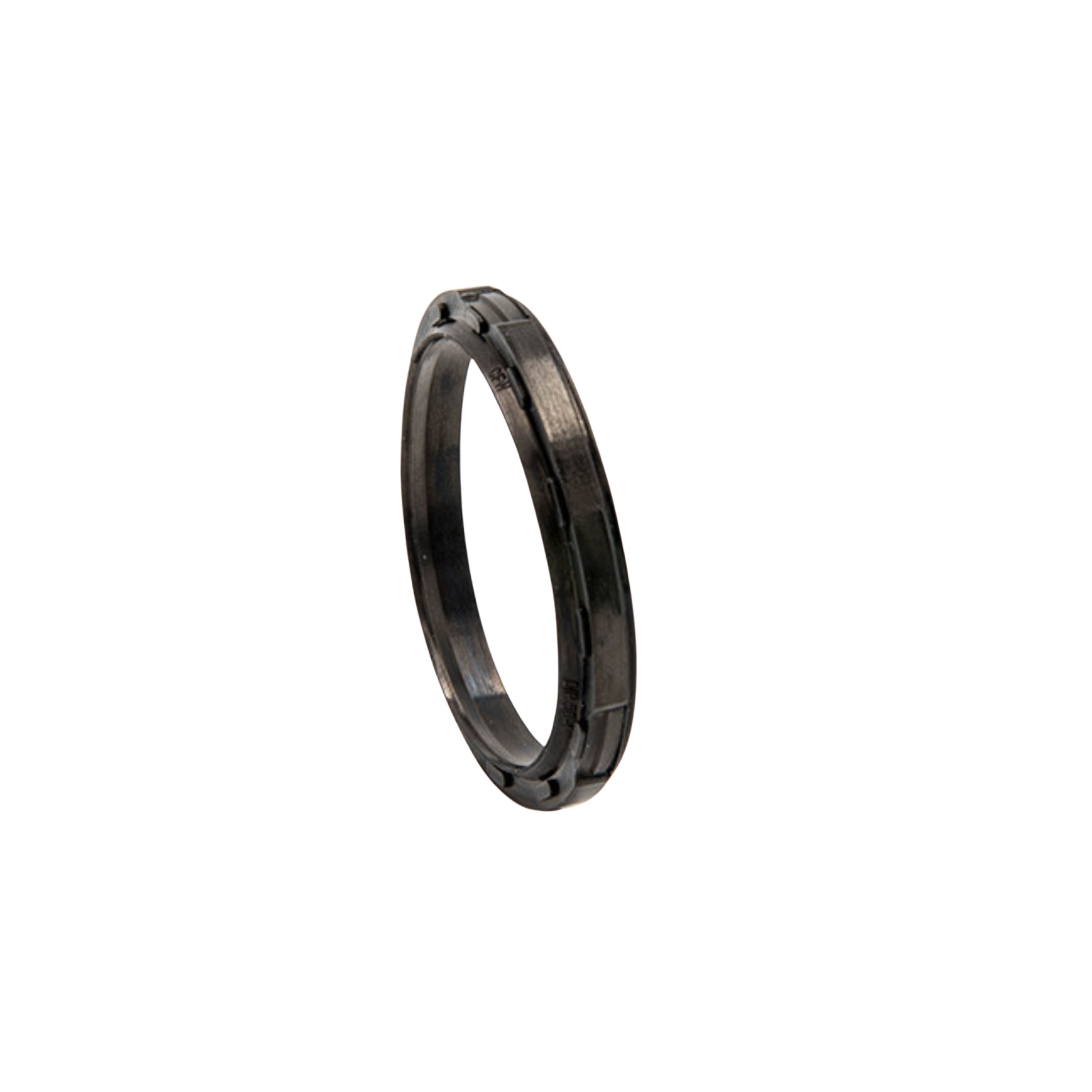

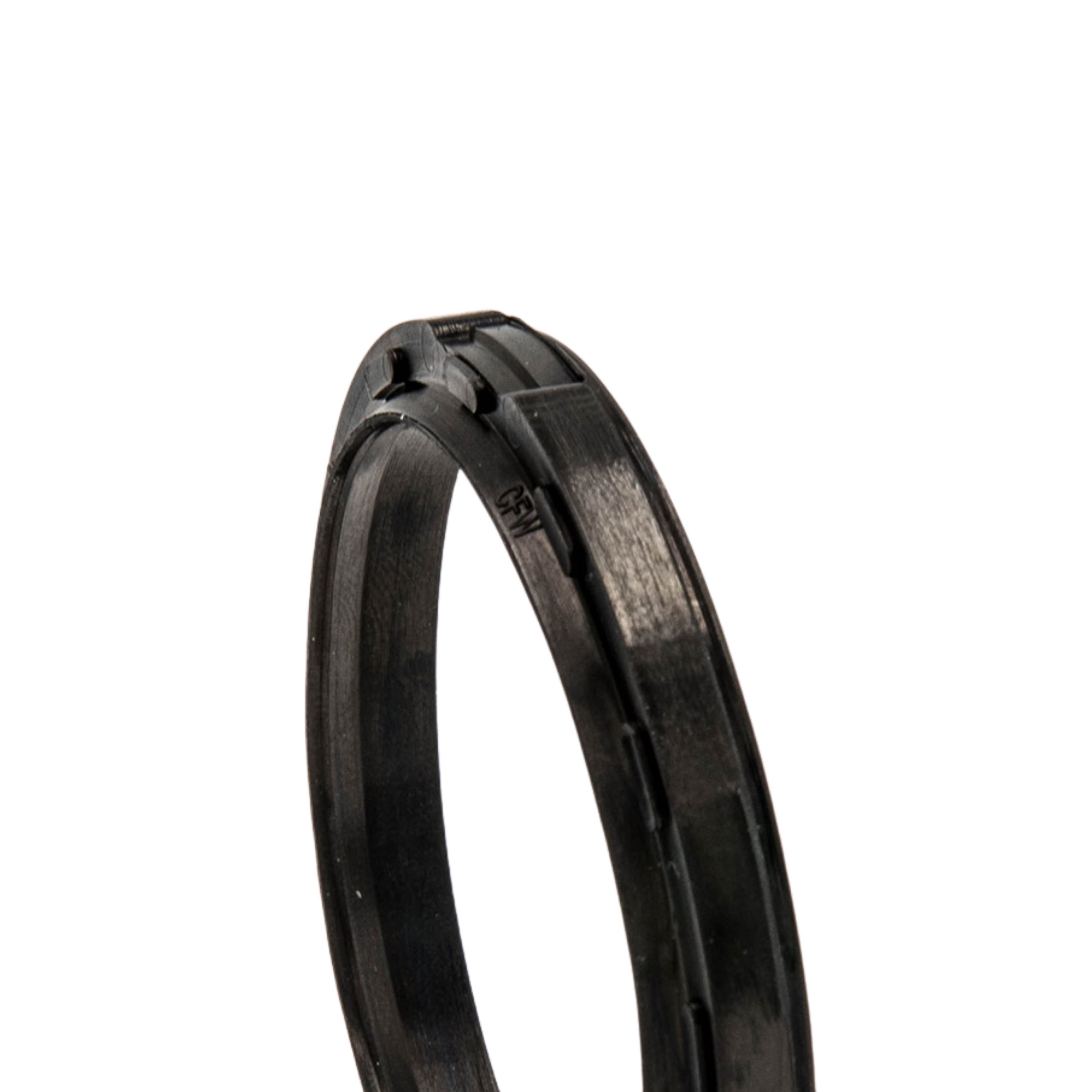

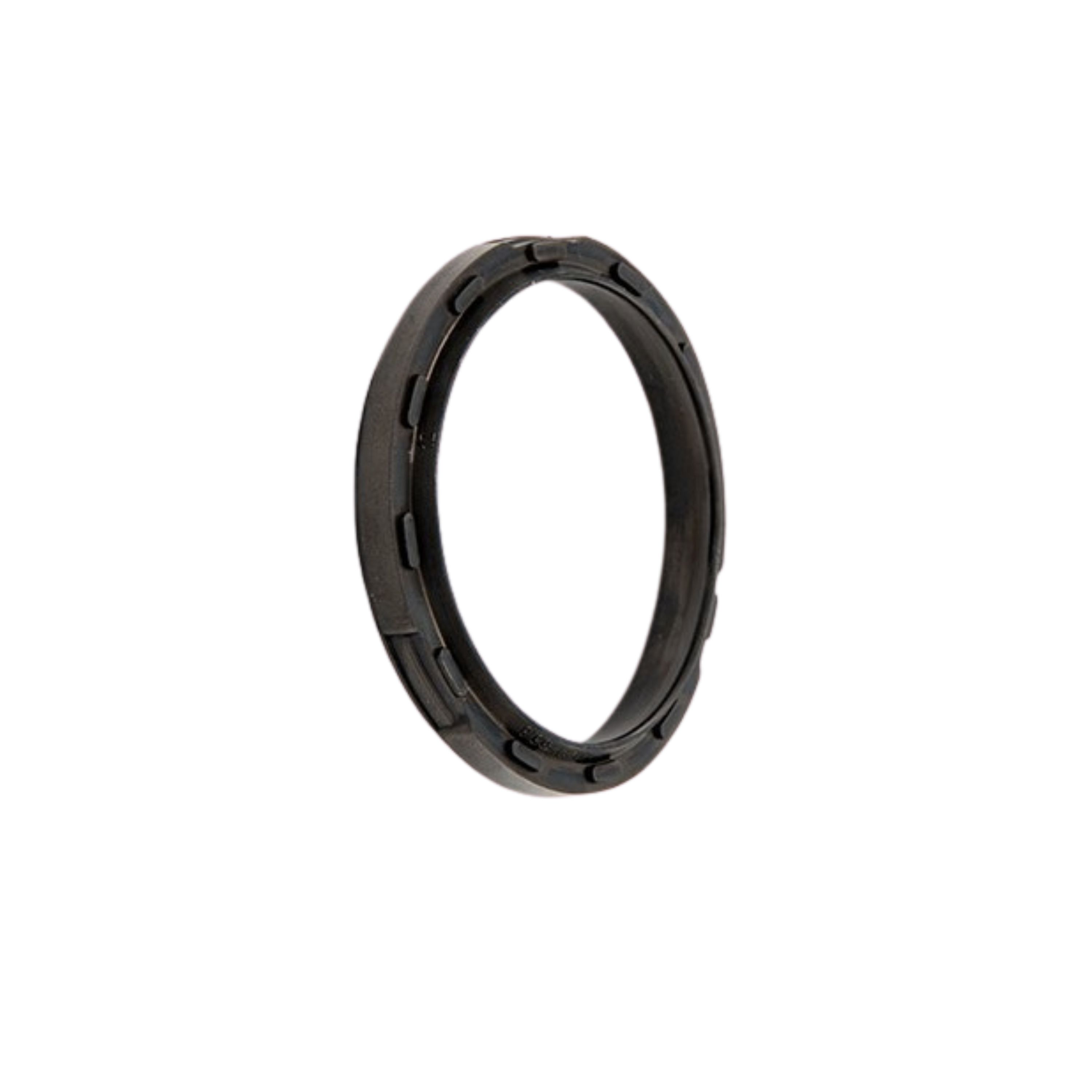

Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения DIP для подбора размеров и сравнения с аналогами.
Размеры профиля DIP
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Параметр 9 | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|---|
| 14 | 22 | 15 | 19 | 10 | 6,5 | 8 | 7 | — | 406509 | 14x22x15x19x10x6,5x8x7 DIP |
| 16 | 24 | 21 | 12 | 6,5 | 8 | 17 | 7 | — | 408706a) | 16x24x21x12x6,5x8x17x7 DIP |
| 28 | 21 | 24 | 16 | 6,5 | 8 | 20 | 7 | — | 408714 | 28x21x24x16x6,5x8x20x7 DIP |
| 22 | 30 | 23 | 26 | 18 | 6,5 | 8 | 7 | — | 408747 | 22x30x23x26x18x6,5x8x7 DIP |
| 25 | 33 | 26 | 29 | 21 | 6,5 | 8 | 5 | 7 | 408750 | 25x33x26x29x21x6,5x8x5x7 DIP |
| 28 | 36 | 29 | 32 | 24 | 6,5 | 8 | 7 | — | 408753 | 28x36x29x32x24x6,5x8x7 DIP |
| 30 | 40 | 31,5 | 35 | 26 | 6,5 | 8 | 7 | — | 408756 | 30x40x31,5x35x26x6,5x8x7 DIP |
| 40 | 50 | 41,5 | 45 | 36 | 6,5 | 8 | 7 | — | 408759 | 40x50x41,5x45x36x6,5x8x7 DIP |
| 50 | 60 | 51,5 | 55 | 46 | 6,5 | 8 | 7 | — | 408761 | 50x60x51,5x55x46x6,5x8x7 DIP |
