Амортизирующее уплотнение AUDIP
AUDIP — полиуретановое амортизирующее уплотнение для пневматических цилиндров, рассчитанное на упорно-ограничительное торможение хода поршня.
Описание уплотнения AUDIP
AUDIP применяется как амортизирующий элемент в пневматических цилиндрах и предназначено для торможения хода поршня в конечной зоне перемещения. Уплотнение снижает ударные нагрузки и помогает продлить срок службы цилиндра.
Профиль выполнен из полиуретана твердостью 90 Shore A, что обеспечивает высокую износостойкость, упругость и устойчивость к многократным циклам сжатия. Скользящий профиль с заходной фаской облегчает установку в посадочное место.
Наружные канавки помогают центровке уплотнения, а борт у основания амортизации стабилизирует работу элемента при динамических нагрузках. AUDIP особенно актуально для узлов, где требуется долговечность и ударопрочность.
Технические характеристики
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -30°C…+90°C | до 2.5 МПа | пневмоцилиндры, амортизация хода поршня, ударонагруженные узлы |
Преимущества AUDIP
- полиуретан 90 Shore A обеспечивает высокую ударопрочность
- эффективное торможение хода поршня в пневмоцилиндре
- наружные канавки улучшают центровку в посадочном месте
- заходная фаска облегчает монтаж
- устойчивость к износу при циклической работе
- подходит для узлов с повышенной динамической нагрузкой
Аналоги и взаимозаменяемость AUDIP
AUDIP подбирается как полиуретановое амортизирующее уплотнение при совпадении посадочных размеров, давления, температуры и условий работы пневмоцилиндра. При замене важно учитывать функцию торможения хода поршня и требования к ударопрочности.

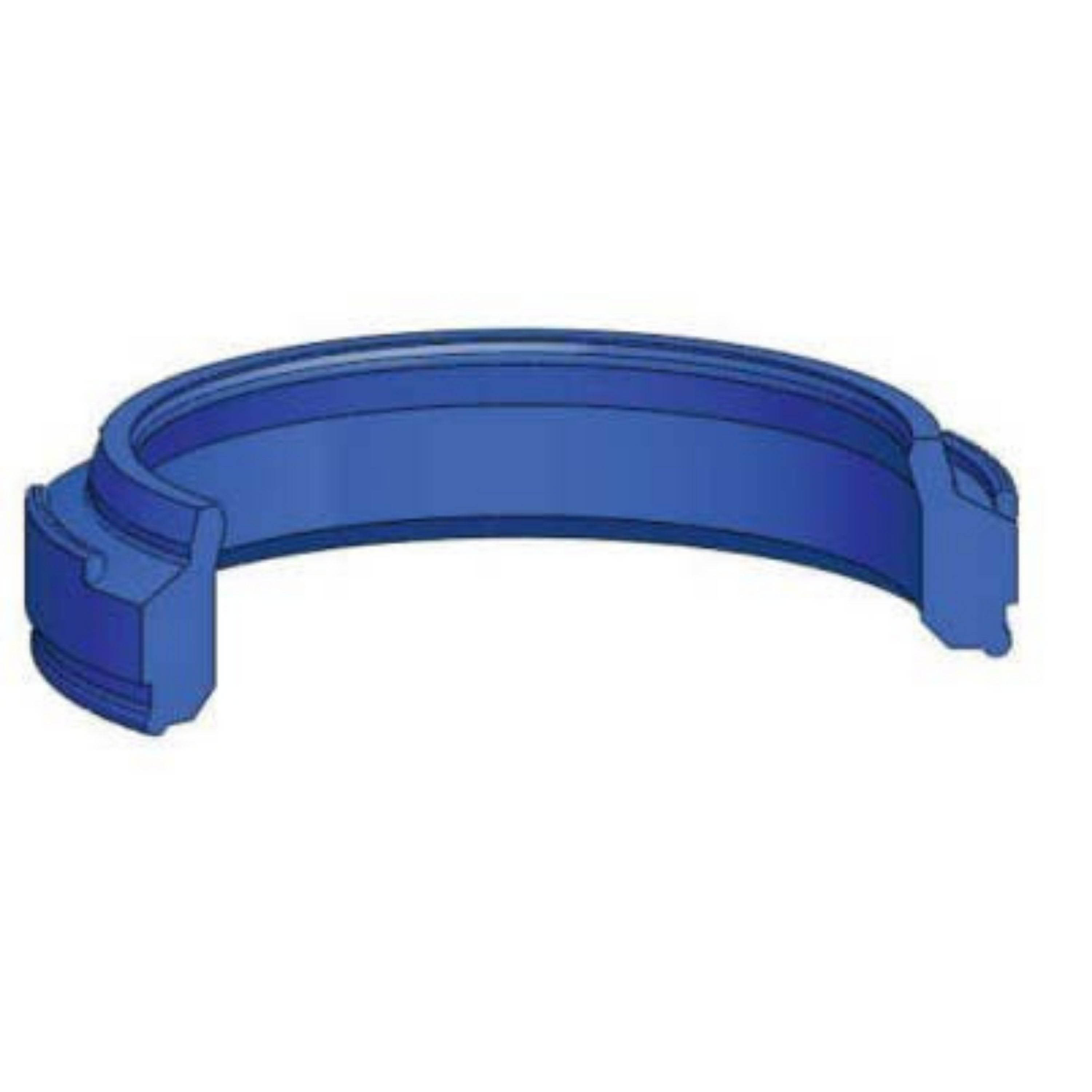

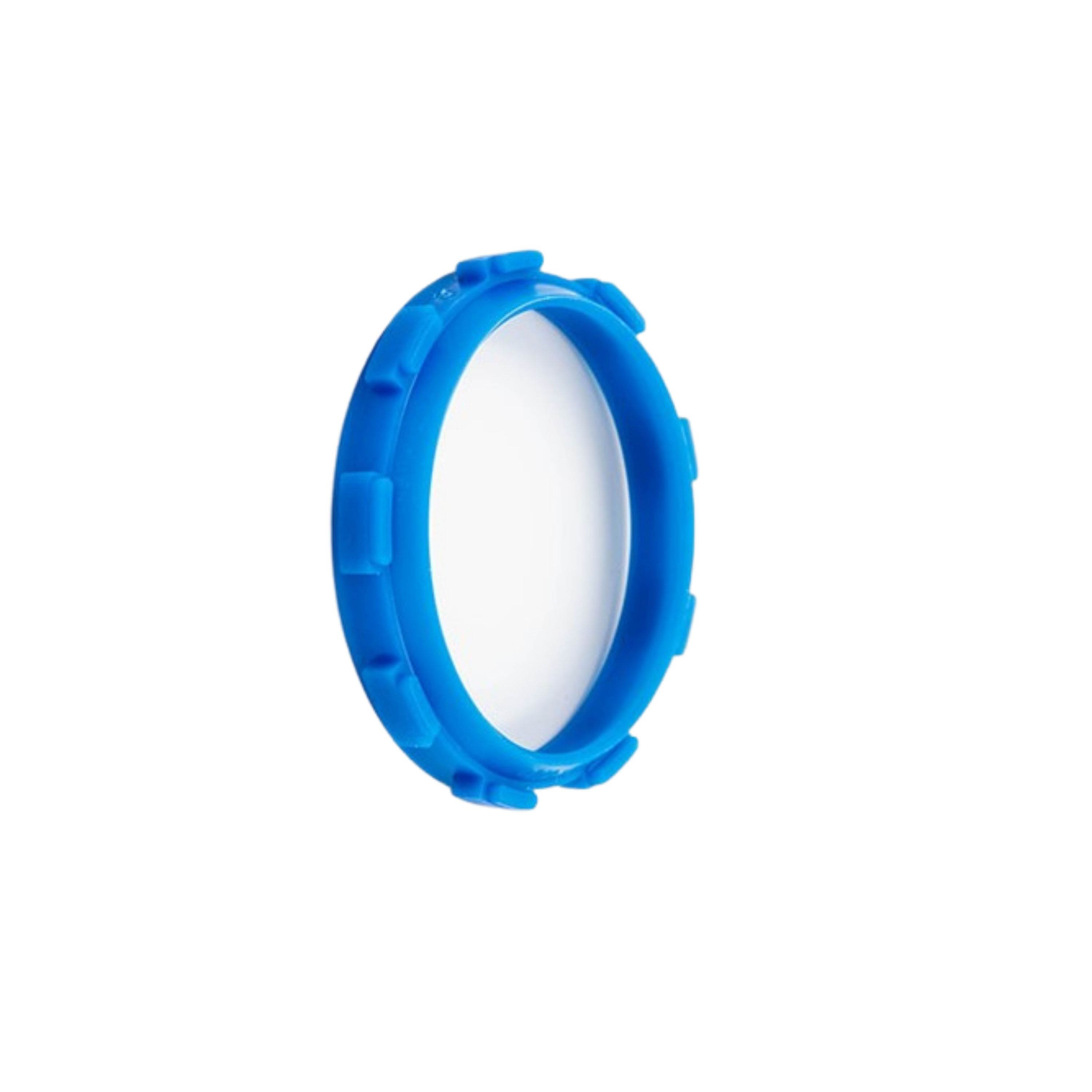

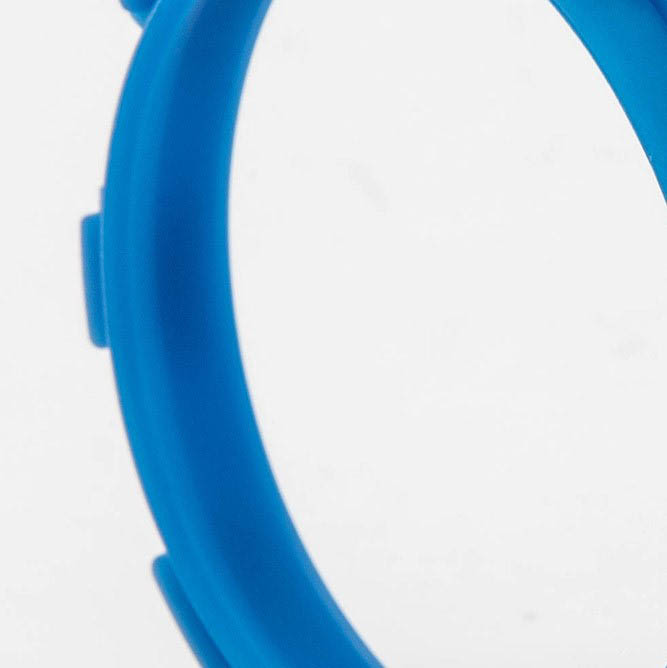

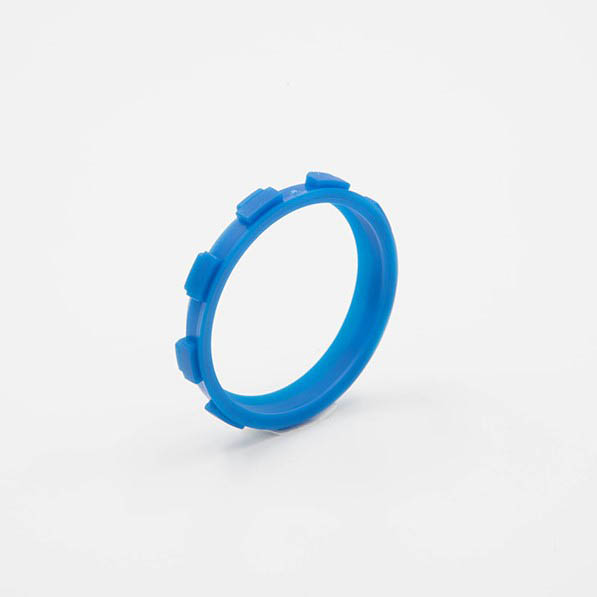

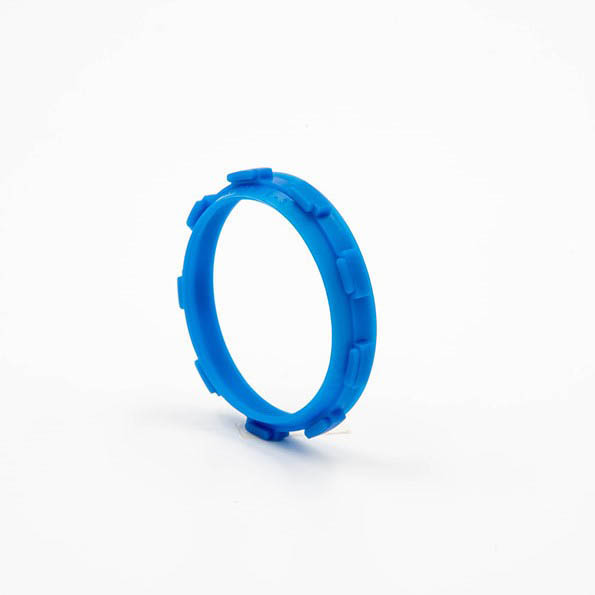

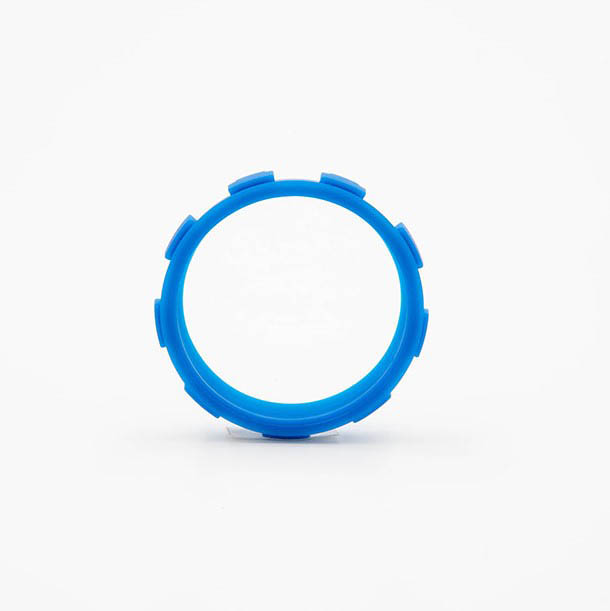

Визуальная схема и геометрия профиля AUDIP
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения AUDIP для подбора размеров и сравнения с аналогами.

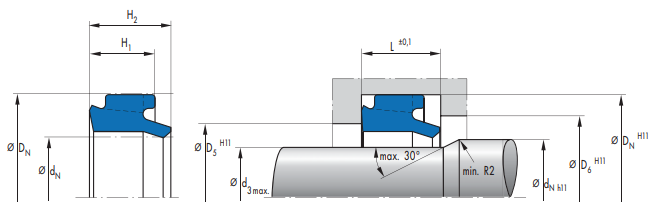

Размеры профиля AUDIP
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | R | Параметр 9 | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 11,6 | 8,5 | 10 | 4 | 2,7 | 3,5 | 3,3 | — | 467110 | 8x11,6x8,5x10x4x2,7x3,5x3,3 AUDIP |
| 9,5 | 15 | 10 | 12 | 5,5 | 3,9 | 4,5 | 5 | — | 434735 | 9,5x15x10x12x5,5x3,9x4,5x5 AUDIP |
| 10 | 18 | 15 | 6 | 6,2 | 8 | 11 | 7 | — | 425536 | 10x18x15x6x6,2x8x11x7 AUDIP |
| 12 | 18 | 13 | 15,5 | 8 | 4,2 | 5,2 | 4,8 | — | 425483 | 12x18x13x15,5x8x4,2x5,2x4,8 AUDIP |
| 12 | 13 | 8 | 6,2 | 8 | 20 | 17 | 7 | — | 425497a) | 12x13x8x6,2x8x20x17x7 AUDIP |
| 14 | 22 | 15 | 19 | 10 | 6,2 | 8 | 7 | — | 425538 | 14x22x15x19x10x6,2x8x7 AUDIP |
| 16 | 22 | 19,5 | 12 | 4,4 | 5,6 | 5,2 | 17 | — | 425499 | 16x22x19,5x12x4,4x5,6x5,2x17 AUDIP |
| 16 | 24 | 21 | 12 | 6,2 | 8 | 5 | 17 | 7 | 425498 | 16x24x21x12x6,2x8x5x17x7 AUDIP |
| 18 | 26 | 19 | 23 | 14 | 6,2 | 8 | 7 | — | 425509 | 18x26x19x23x14x6,2x8x7 AUDIP |
| 28 | 21 | 24 | 21 | 6,2 | 8 | 20 | 7 | — | 464942 | 28x21x24x21x6,2x8x20x7 AUDIP |
| 22 | 30 | 23 | 26 | 18 | 6,2 | 8 | 7 | — | 425511 | 22x30x23x26x18x6,2x8x7 AUDIP |
| 24 | 32 | 25 | 28 | 6,2 | 8 | 20 | 7 | — | 425513 | 24x32x25x28x6,2x8x20x7 AUDIP |
| 25 | 33 | 26 | 29 | 21 | 6,2 | 8 | 7 | — | 425514 | 25x33x26x29x21x6,2x8x7 AUDIP |
| 28 | 36 | 29 | 32 | 24 | 6,2 | 8 | 7 | — | 425515 | 28x36x29x32x24x6,2x8x7 AUDIP |
| 30 | 40 | 31,5 | 35 | 26 | 6,2 | 8 | 7 | — | 425520 | 30x40x31,5x35x26x6,2x8x7 AUDIP |
| 36 | 46 | 37,5 | 41 | 32 | 6,2 | 8 | 7 | — | 432656 | 36x46x37,5x41x32x6,2x8x7 AUDIP |
| 40 | 50 | 41,5 | 45 | 36 | 6,2 | 8 | 7 | — | 425521 | 40x50x41,5x45x36x6,2x8x7 AUDIP |
| 50 | 60 | 51,5 | 55 | 46 | 6,2 | 8 | 7 | — | 425523 | 50x60x51,5x55x46x6,2x8x7 AUDIP |
