Штоковое уплотнение / манжета TTS-L для гидроцилиндров
TTS-L — штоковое гидравлическое уплотнение и манжета штока с дополнительной динамической кромкой, предназначенная для стабильной герметизации, снижения трения и более плавной работы гидроцилиндра при возвратно-поступательном движении штока.
Описание штокового уплотнения TTS-L

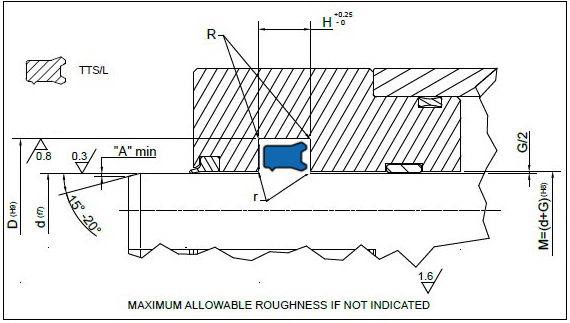

Штоковое уплотнение TTS-L применяется в гидравлических цилиндрах, где требуется устойчивое удержание рабочей жидкости при возвратно-поступательном движении штока. Манжета устанавливается в посадочную канавку крышки цилиндра и формирует рабочий барьер от утечек в зоне выхода штока.
Профиль TTS-L основан на геометрии TTS и сохраняет его преимущества при работе на низком, среднем и переменном давлении. Такая гидравлическая манжета подходит для узлов, где стандартная штоковая манжета может работать нестабильно из-за недостаточного давления, переменной нагрузки или повышенных требований к плавности хода.

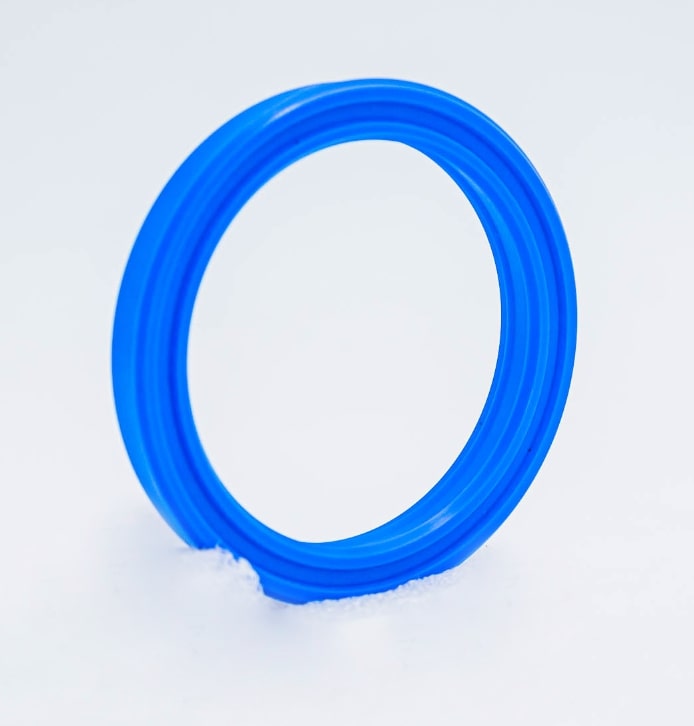

Главная особенность TTS-L — дополнительная динамическая кромка, аналогичная решению профиля TTI-L. Она формирует второй уплотняющий контур, помогает удерживать масляную пленку между кромками и снижает трение при движении штока.
Дополнительная кромка делает уплотнительную манжету более устойчивой к рывковому движению и stick-slip эффекту. Это важно для телескопических цилиндров, погрузчиков, мобильной гидравлики и оборудования, где плавность движения штока влияет на ресурс узла и качество работы механизма.
При подборе TTS-L необходимо учитывать размеры d × D × H, материал, рабочее давление, температуру, тип гидравлической жидкости, состояние поверхности штока и посадочную канавку. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | гидроцилиндры, погрузчики, телескопические цилиндры, мобильная и промышленная гидравлика |
Преимущества уплотнения TTS-L
- штоковая манжета с дополнительной динамической кромкой
- усиленная герметизация штока за счет второго уплотняющего контура
- улучшенная работа при низком, среднем и переменном давлении
- масляная пленка между кромками помогает снизить трение и износ
- уменьшает риск рывкового движения и stick-slip эффекта
- компактная геометрия губок помогает стабильному контакту со штоком
- подходит для телескопических цилиндров, погрузчиков и мобильной гидравлики
Аналоги и взаимозаменяемость TTS-L
Штоковое уплотнение TTS-L подбирается как манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать наличие дополнительной динамической кромки, требования к плавности хода штока и совместимость профиля с посадочной канавкой гидроцилиндра.
