Пневматическое уплотнение / манжета GU для штока и поршня
GU — универсальное пневматическое уплотнение симметричного профиля, которое может применяться как манжета штока или поршня в пневматических цилиндрах, а также в малонагруженных гидравлических узлах при совпадении посадочных размеров и условий работы.
Описание пневматического уплотнения GU
Пневматическое уплотнение GU применяется для герметизации штока или поршня в цилиндрах с возвратно-поступательным движением. Симметричная геометрия профиля позволяет использовать одну и ту же манжету в разных узлах, если совпадают посадочные размеры, направление нагрузки и рабочие параметры.

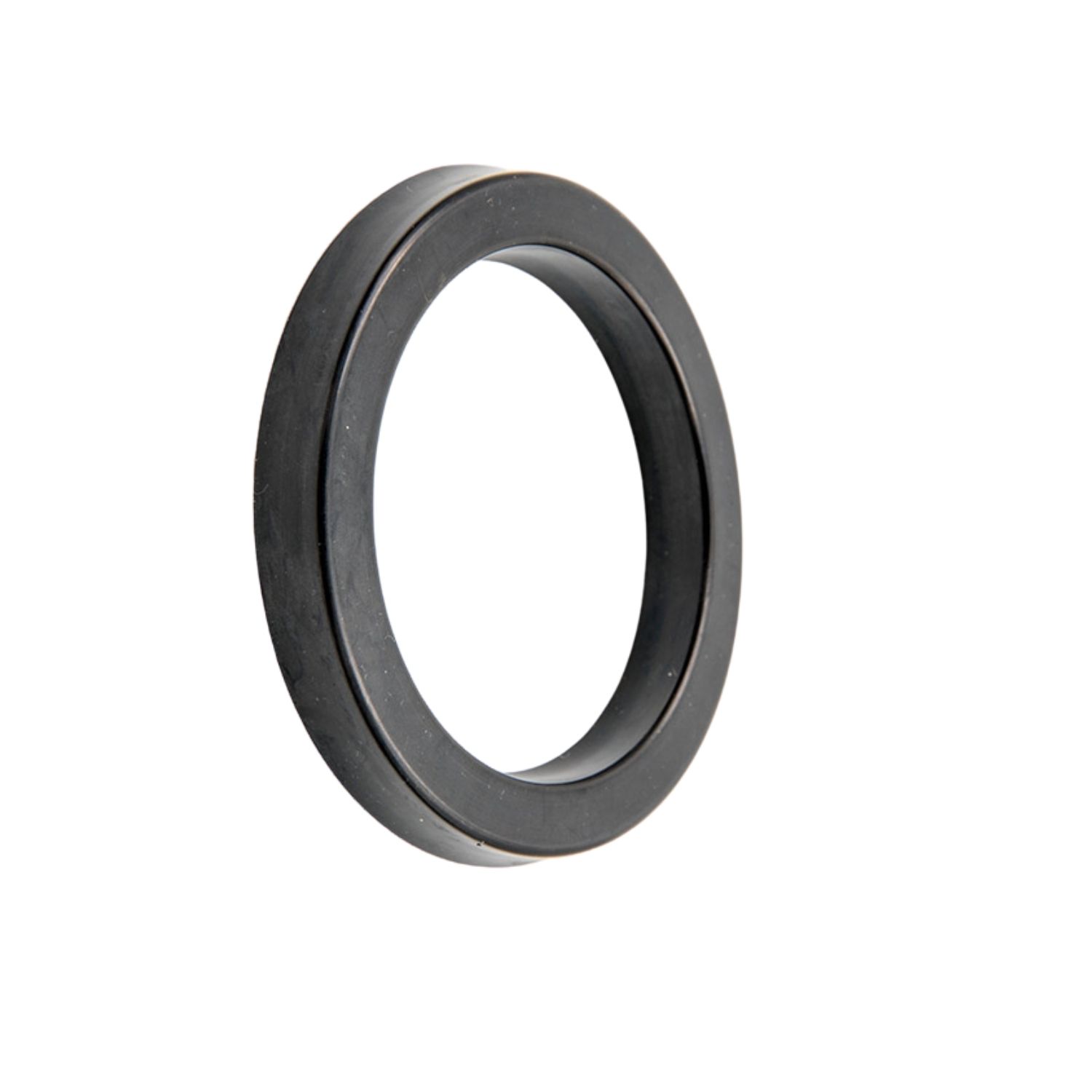

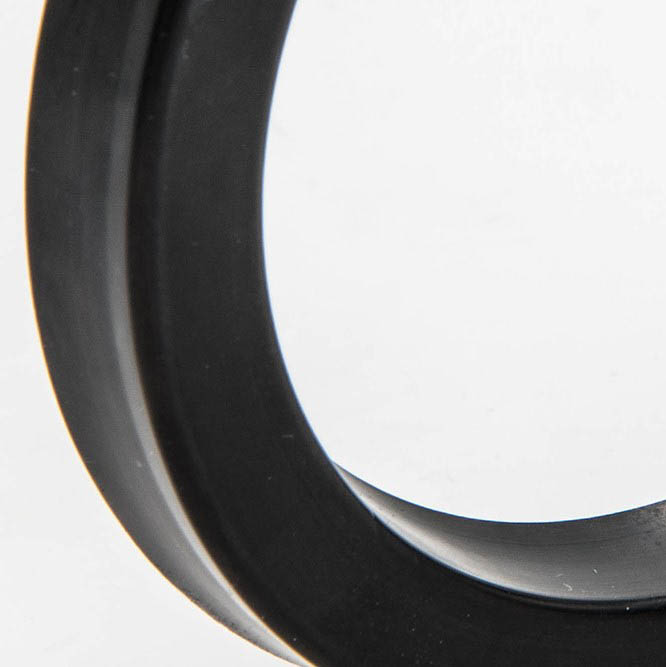

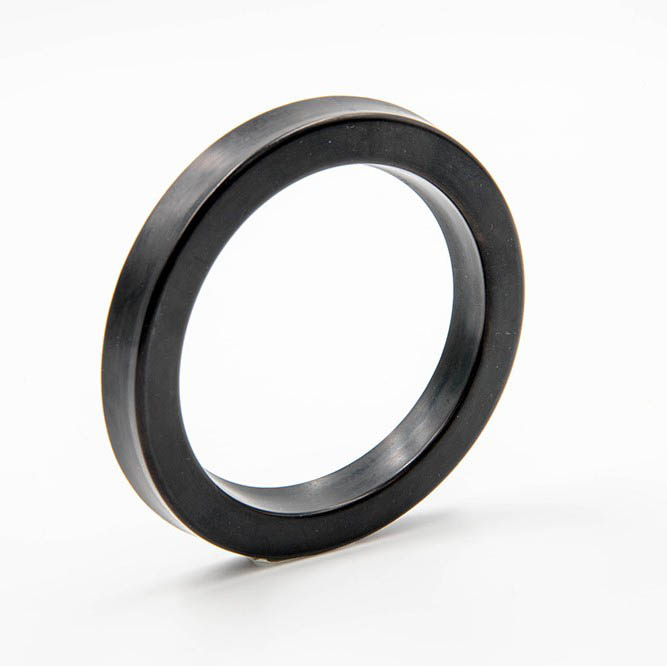

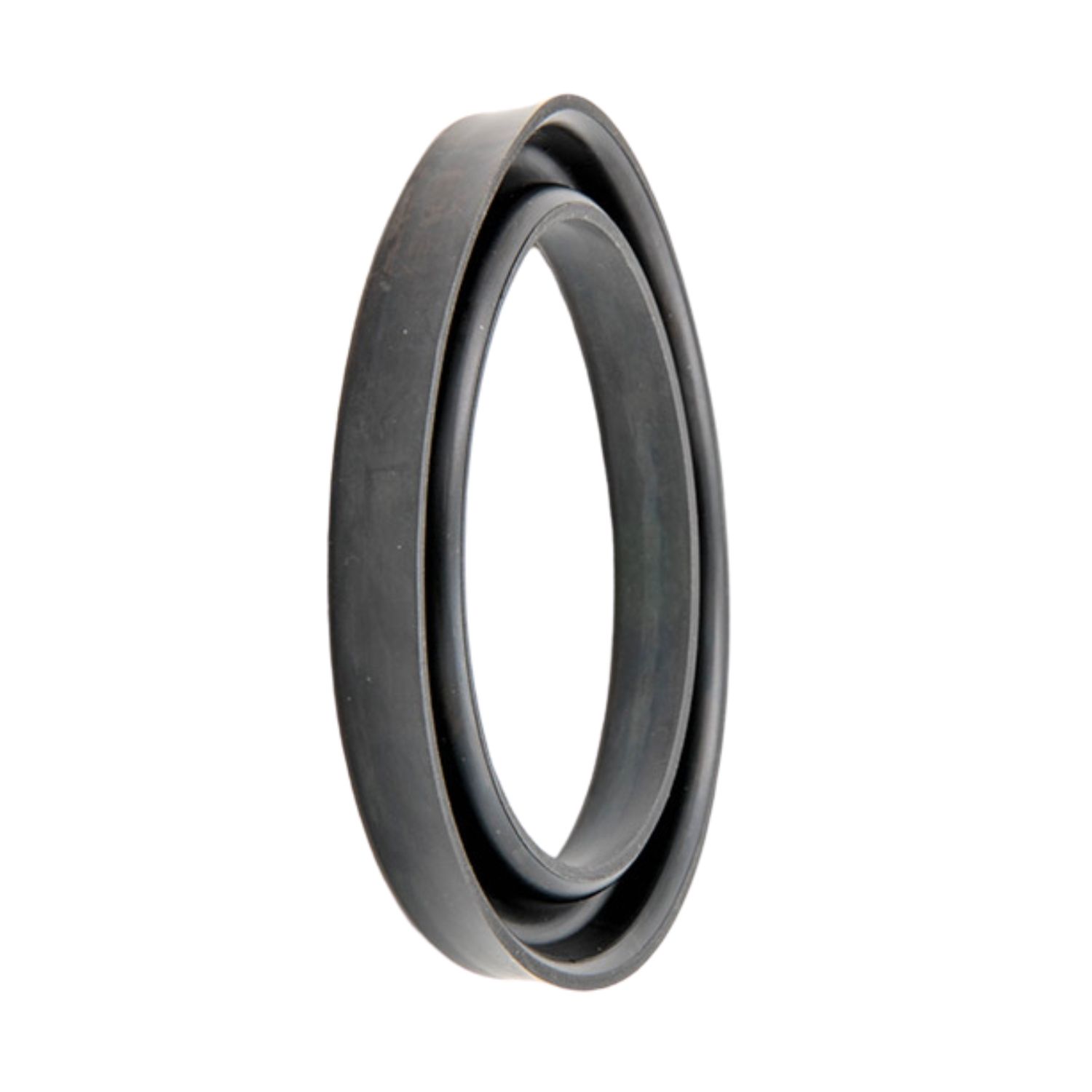

Профиль имеет остроугольные уплотнительные кромки, которые быстро формируют контакт с рабочей поверхностью и помогают удерживать герметичность при умеренном давлении воздуха. Такая конструкция подходит для стандартных пневмоцилиндров, промышленной автоматики и компактных приводов.
Базовое исполнение GU часто изготавливается из NBR 90 Shore A, также возможны варианты EPDM, FKM и VMQ. Выбор материала зависит от температуры, влажности, рабочей среды, контакта с маслами, химической стойкости и требований к ресурсу уплотнительного узла.
В отдельных случаях GU может применяться совместно со стопорным кольцом. Оно ограничивает осевое смещение профиля в канавке, помогает сохранить положение манжеты и поддерживает стабильную работу рабочих кромок при циклической нагрузке.

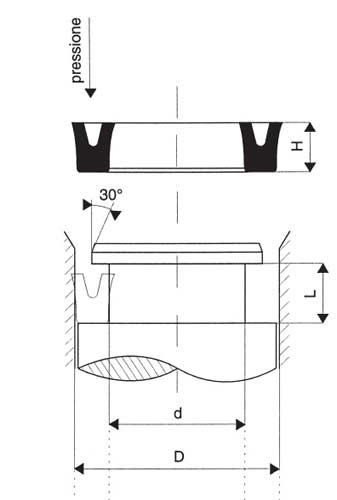

При подборе GU важно учитывать размеры d × D × H, назначение узла — шток или поршень, материал исполнения, давление до 12 bar, скорость, температуру, рабочую среду, посадочную канавку и допустимый зазор. Неправильно подобранная манжета может привести к утечке воздуха, перекосу профиля или ускоренному износу кромок.
Технические характеристики манжеты GU
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| EPDM | до 0.25 м/с | -40°C…+160°C | до 1.2 МПа / 12 bar | пневмоцилиндры, штоки, поршни, узлы с влажной и химически активной средой |
| NBR | до 0.25 м/с | -30°C…+110°C | до 1.2 МПа / 12 bar | стандартные пневматические цилиндры, промышленная автоматизация, сжатый воздух |
| VMQ / силикон | до 0.25 м/с | -60°C…+200°C | до 1.2 МПа / 12 bar | пневмосистемы с расширенным температурным диапазоном, специальные условия эксплуатации |
| FKM / Viton | до 0.25 м/с | -15°C…+200°C | до 1.2 МПа / 12 bar | узлы с повышенной температурой, маслами и химически стойкими рабочими средами |
Преимущества уплотнения GU
- симметричный профиль подходит для штоковых и поршневых узлов
- остроугольные рабочие кромки обеспечивают надежную герметизацию
- может применяться в пневматических цилиндрах и малонагруженной гидравлике
- доступны исполнения NBR, EPDM, FKM и VMQ под разные условия работы
- подходит для стандартных посадочных канавок при правильном подборе размера
- возможна установка совместно со стопорным кольцом для ограничения осевого смещения
- простое универсальное решение для ремонта и подбора уплотнений цилиндров
Аналоги и взаимозаменяемость GU
Уплотнение GU подбирается как универсальная манжета симметричного профиля при совпадении посадочных размеров, материала, давления, температуры и типа рабочей среды. При замене важно учитывать назначение узла: шток, поршень, пневматический цилиндр или малонагруженная гидравлика.
