TLI / Packing Seal

Штоковое уплотнение TLI для высокого давления

TLI — наборное штоковое уплотнение из прорезиненной ткани, предназначенное для гидравлических узлов высокого давления с повышенными требованиями к герметичности.

Описание штокового уплотнения TLI

Уплотнения TLI выполнены из прорезиненной ткани и применяются преимущественно в штоках гидравлических прессов и насосов высокого давления. Конструкция рассчитана на работу в тяжелых условиях, где требуется устойчивость к нагрузкам и стабильная герметизация.

Профиль имеет вытянутую и эластичную рабочую кромку, что позволяет эффективно удерживать давление как при низких, так и при высоких значениях. Наборная структура уплотнения обеспечивает адаптацию к изменениям зазоров и повышает срок службы.

Такие уплотнения используются в узлах с повышенными требованиями к надежности, где классические манжеты быстро изнашиваются или не обеспечивают достаточной герметичности.

Технические характеристики штоковых манжет

Технические характеристики штоковых уплотнений TLI
Материал	Скорость	Температура	Давление	Применение
NBR / Fabric	до 1 м/с	-30°C…+110°C	до 50 МПа / 500 bar	гидравлические прессы, насосы высокого давления, тяжелая промышленность

Преимущества уплотнения TLI

устойчивость к высоким давлениям
эластичная рабочая кромка для надежной герметизации
высокая стойкость к истиранию и износу
устойчивость к экструзии
адаптация к изменению зазоров благодаря наборной конструкции
подходит для тяжелых условий эксплуатации

Аналоги и взаимозаменяемость TLI

Профиль TLI подбирается как наборное штоковое уплотнение при совпадении размеров посадки, условий эксплуатации и типа нагрузки. При замене важно учитывать материал (прорезиненная ткань) и работу в условиях высокого давления.

TG40 TLI NBR/Fabric

Фотографии и рендеры штоковое гидравлическое уплотнение TLI

Фотографии и рендеры штокового гидравлического уплотнения TLI — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

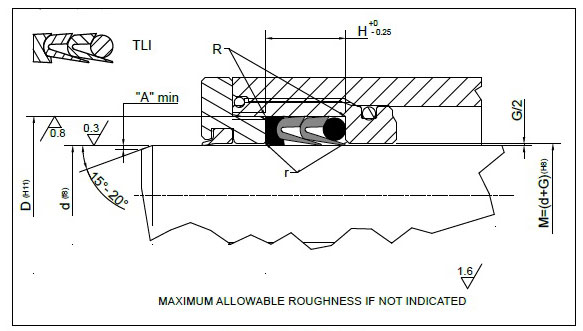

Штоковое гидравлическое уплотнение TLI, фото профиля

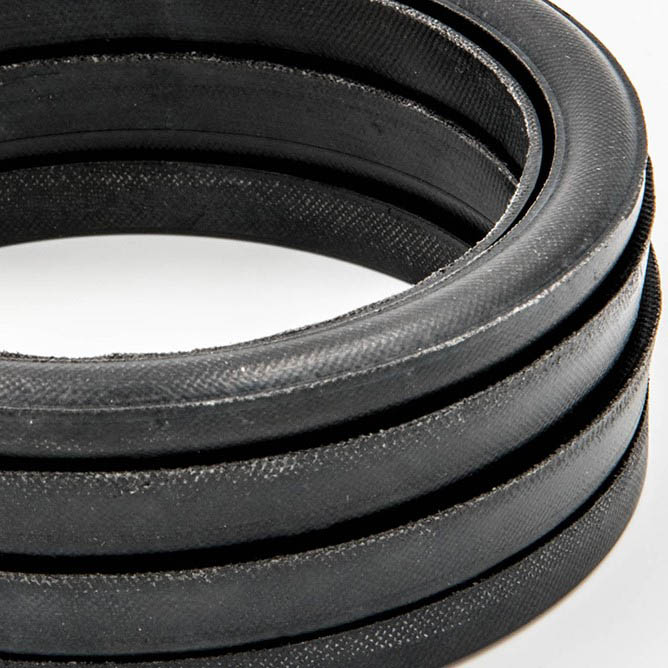

Штоковое гидравлическое уплотнение TLI, вид рабочей кромки

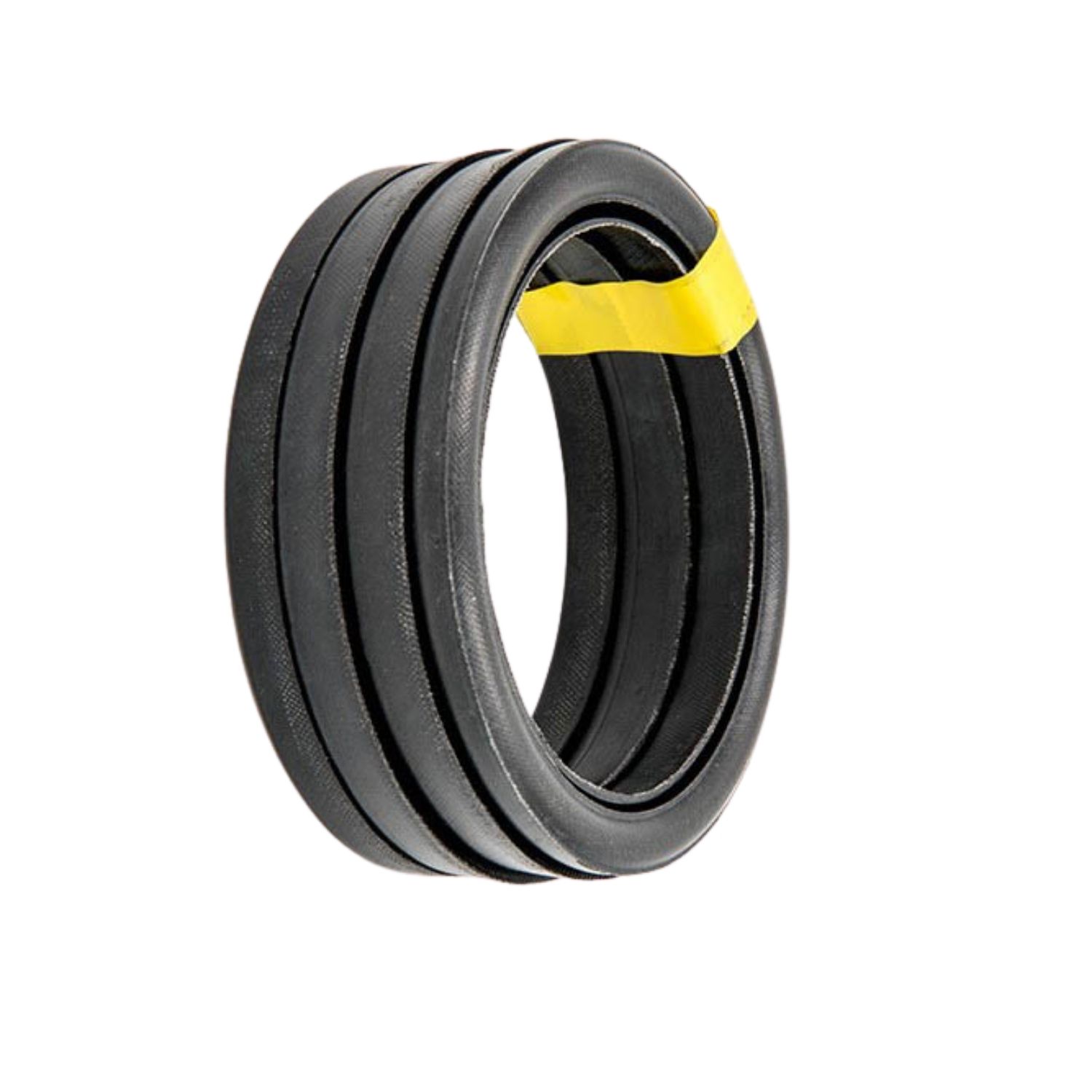

Штоковое гидравлическое уплотнение TLI, форма сечения

Размеры профиля TLI

Техническая таблица размеров

d	D	H	Дополнительное обозначение	Артикул	Полное наименование
8	20	23,5	TLI 6001	078031	8x20x23,5 TLI
10	22	23,5	TLI 6002	086039	10x22x23,5 TLI
12	24	23,5	TLI 6003	094047	12x24x23,5 TLI
14	26	23,5	TLI 6004	102055	14x26x23,5 TLI
15	27	23,5	TLI 6005	106059	15x27x23,5 TLI
16	28	23,5	TLI 6006	110052	16x28x23,5 TLI
18	30	23,5	TLI 6007	118070	18x30x23,5 TLI
20	32	23,5	TLI 6008	125078	20x32x23,5 TLI
22	34	23,5	TLI 6009	133096	22x34x23,5 TLI
25	40	28,4	TLI 6010	157098	25x40x28,4 TLI
28	43	28,4	TLI 6011	169110	28x43x28,4 TLI
30	45	28,4	TLI 6012	177118	30x45x28,4 TLI
32	47	28,4	TLI 6013	165125	32x47x28,4 TLI
35	50	28,4	TLI 6014	196137	35x50x28,4 TLI
36	51	28,4	TLI 6015	200141	36x51x28,4 TLI
40	55	28,4	TLI 6016	216157	40x55x28,4 TLI
42	57	28,4	TLI 6017	224165	42x57x28,4 TLI
45	65	37,5	TLI 6018	255177	45x65x37,5 TLI
50	70	37,5	TLI 6019	275195	50x70x37,5 TLI
55	75	37,5	TLI 6020	295216	55x75x37,5 TLI
56	76	37,5	TLI 6021	299220	56x76x37,5 TLI
60	80	37,5	TLI 6022	314236	60x80x37,5 TLI
63	83	37,5	TLI 6023	326248	63x83x37,5 TLI
65	85	37,5	TLI 6024	334255	65x85x37,5 TLI
70	90	37,5	TLI 6025	354275	70x90x37,5 TLI
75	95	37,5	TLI 6026	374295	75x95x37,5 TLI
80	100	37,5	TLI 6027	393314	80x100x37,5 TLI
85	105	37,5	TLI 6028	413334	85x105x37,5 TLI
90	110	37,5	TLI 6029	433354	90x110x37,5 TLI
100	125	47	TLI 6030	492393	100x125x47 TLI
110	135	47	TLI 6031	531433	110x135x47 TLI
115	140	47	TLI 6032	551452	115x140x47 TLI
125	150	47	TLI 6033	590492	125x150x47 TLI
140	165	47	TLI 6034	649551	140x165x47 TLI
150	180	56,3	TLI 6035	708590	150x180x56,3 TLI
160	190	56,3	TLI 6036	748628	160x190x56,3 TLI
180	210	56,3	TLI 6037	876709	180x210x56,3 TLI
200	230	56,3	TLI 6038	805787	200x230x56,3 TLI
