Штоковое уплотнение GIR из бронзонаполненного PTFE

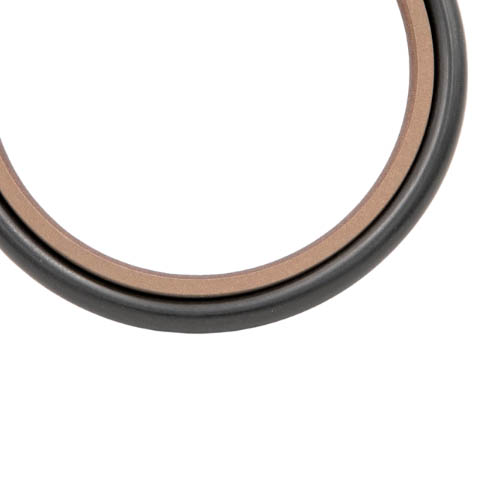

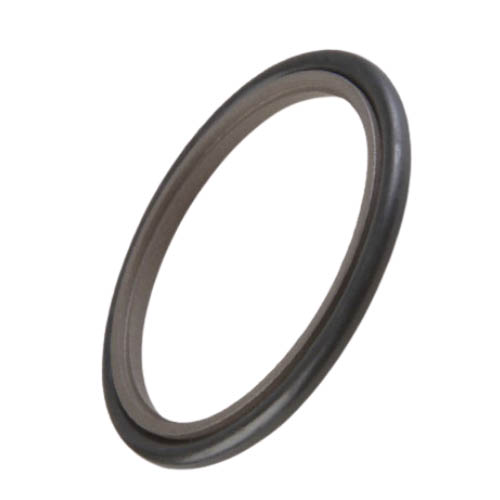

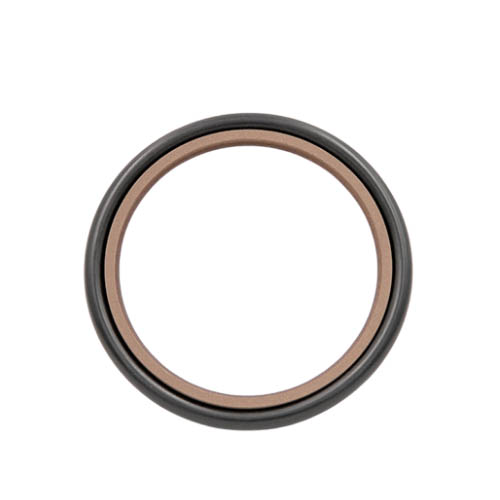

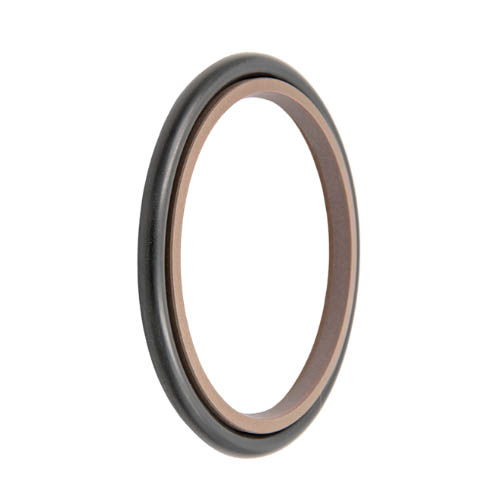

GIR — двухсоставное штоковое уплотнение для гидроцилиндров, в котором рабочая часть выполнена из модифицированного PTFE с бронзовым наполнителем, а поджим обеспечивается эластомерным кольцом.
Описание штокового уплотнения GIR
GIR — двухсоставное штоковое уплотнение для гидроцилиндров, где основным рабочим элементом является кольцо из PTFE с бронзовым наполнителем. Такой модифицированный фторопласт сочетает низкий коэффициент трения, высокую износостойкость и способность работать при значительных динамических нагрузках.

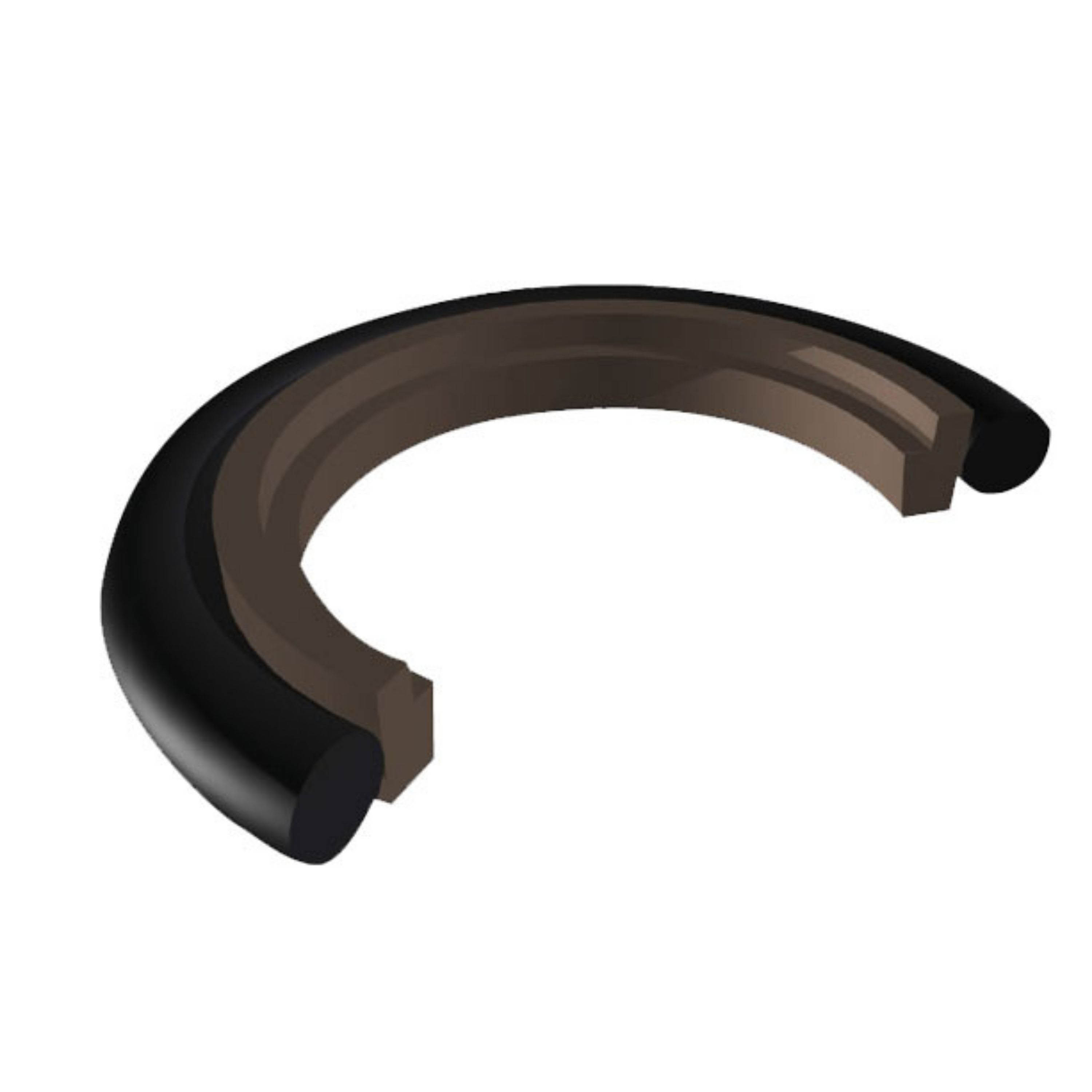

Бронзонаполненный PTFE работает как скользящее уплотнительное кольцо, а эластомерное кольцо выполняет функцию поджима и компенсирует рабочие зазоры. За счет такой конструкции уплотнение стабильно прижимается к штоку, снижает трение и помогает увеличить ресурс гидроцилиндра.
Профиль GIR применяют в штоковых узлах с высокими требованиями к скорости, ресурсу и плавности хода. В гидроцилиндрах тяжелой техники, прессов и промышленного оборудования такое уплотнение может использоваться самостоятельно или в паре с воротниковыми манжетами для усиления герметизации.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / Bronze | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | штоковые узлы, гидроцилиндры одностороннего и двустороннего действия, прессы, насосы |
| PTFE / Bronze / NBR | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | землеройная техника, тяжелая гидравлика, узлы с низким трением и высокой износостойкостью |
| PTFE / Vetro / NBR | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | гидроцилиндры с повышенными требованиями к скольжению, ресурсные узлы, работа в паре с манжетами |
Преимущества уплотнения GIR
- двухсоставная конструкция: PTFE-кольцо и эластомерный поджим
- бронзонаполненный PTFE обеспечивает низкий коэффициент трения
- высокая износостойкость при длительной динамической работе
- подходит для высоких нагрузок и быстроходных штоковых узлов
- может работать в паре с воротниковыми манжетами
- применяется в гидроцилиндрах одностороннего и двустороннего действия
Аналоги и взаимозаменяемость GIR

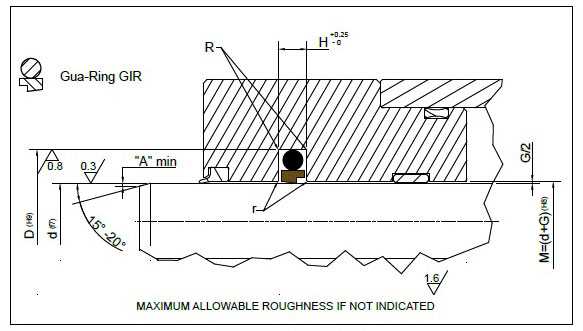

Профиль GIR подбирается как аналог двухсоставных штоковых PTFE-уплотнений при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать состав PTFE, тип поджимного кольца, рабочую скорость и схему установки с дополнительными воротниковыми манжетами.
