Штоковое уплотнение / манжета TTI/AI для гидроцилиндров
TTI/AI — штоковое гидравлическое уплотнение и усиленная манжета штока с антиэкструзионным кольцом, предназначенная для герметизации гидроцилиндров при высоком давлении, пульсирующих нагрузках и риске выдавливания профиля в зазор.
Описание штокового уплотнения TTI/AI

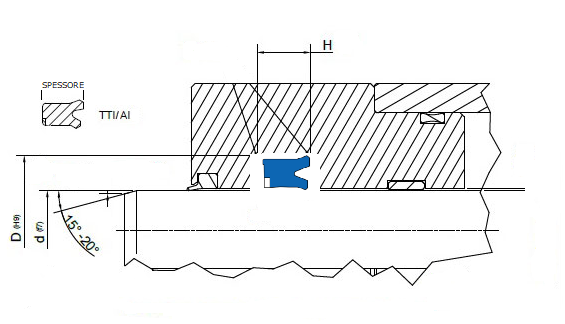

Штоковое уплотнение TTI/AI применяется в гидравлических цилиндрах, где стандартной полиуретановой манжете требуется дополнительная защита от выдавливания. Профиль устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
Основная задача TTI/AI — удерживать рабочую жидкость внутри гидроцилиндра и снижать риск утечек в зоне штока. Такая гидравлическая манжета подходит для нагруженных уплотнительных узлов, где важны стабильная герметизация, износостойкость и защита рабочей кромки.

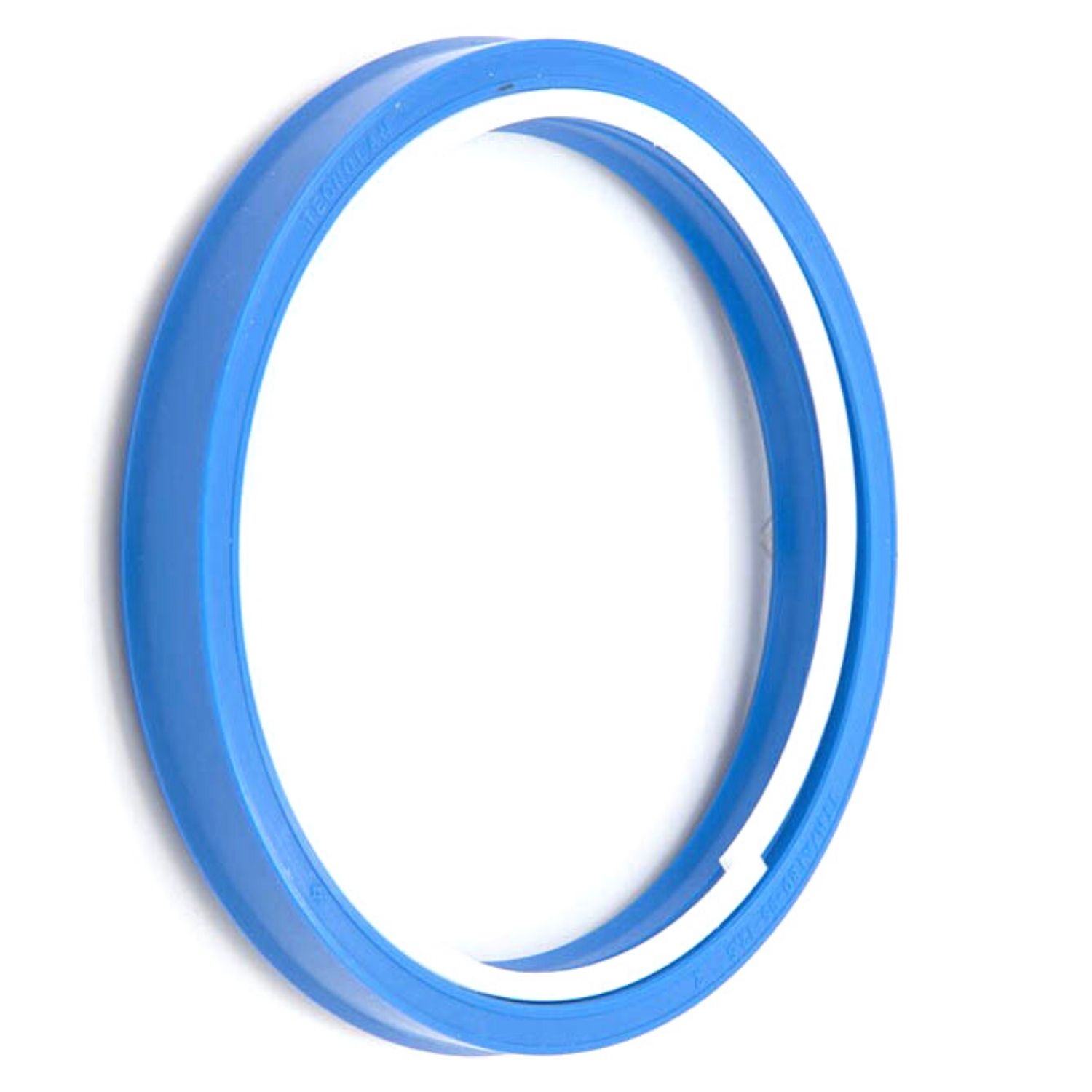

Конструктивная особенность профиля — антиэкструзионное кольцо из жесткого материала. Оно поддерживает полиуретановую часть уплотнения в зоне зазора и препятствует выдавливанию манжеты при повышенном давлении, гидравлических ударах и переменных нагрузках.
Благодаря защитному кольцу штоковая манжета TTI/AI лучше сохраняет форму в посадочном месте, снижает риск разрушения кромки и продлевает срок службы уплотнительного узла. Профиль особенно актуален для спецтехники, прессового оборудования, промышленной гидравлики и цилиндров с интенсивным режимом работы.
При подборе TTI/AI важно учитывать не только размеры d × D × H, но и давление, рабочую среду, температуру, состояние штока, величину зазора и совместимость с направляющими элементами. Неправильный выбор манжеты может привести к повышенному трению, ускоренному износу или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | штоковые узлы гидроцилиндров с высоким давлением и риском экструзии |
Преимущества уплотнения TTI/AI
- усиленная штоковая манжета для гидроцилиндров с высоким давлением
- антиэкструзионное кольцо защищает уплотнение от выдавливания в зазор
- подходит для пульсирующих нагрузок и тяжелых режимов эксплуатации
- снижает риск повреждения рабочей кромки при гидравлических ударах
- помогает сохранить форму полиуретанового профиля в посадочной канавке
- повышает ресурс штокового уплотнительного узла в нагруженной гидравлике
Аналоги и взаимозаменяемость TTI/AI
Штоковое уплотнение TTI/AI подбирается как усиленная манжета штока при совпадении посадочных размеров, материала, давления, температуры и рабочей среды. При замене важно учитывать наличие антиэкструзионного кольца, величину зазора в узле и фактическое состояние поверхности штока.
