Буферное штоковое уплотнение HBY для гидроцилиндров
HBY — буферное штоковое уплотнение, которое устанавливается перед основной манжетой и принимает на себя первичные нагрузки, скачки давления и ударные воздействия.
Описание буферного уплотнения HBY
HBY относится к подклассу штоковых буферных уплотнений. Оно не является основным герметизирующим элементом, но выполняет критически важную функцию: снижает нагрузку на основную штоковую манжету и защищает ее от резких перепадов давления.
Как правило, HBY устанавливается первым со стороны давления, а за ним размещается основное штоковое уплотнение. Такая схема из двух манжет в одном гидроцилиндре повышает надежность узла, уменьшает риск преждевременного износа и помогает цилиндру стабильнее работать в тяжелых условиях.
Конструкция HBY сочетает полиуретановый уплотнительный элемент и антиэкструзионное кольцо из POM. Кольцо предотвращает выдавливание профиля в зазор, а буферная манжета поглощает первичные нагрузки. Подобные решения часто применяются в цилиндрах техники Hitachi, Komatsu, Palfinger и других производителей, где требуется максимальная надежность гидравлики.
Технические характеристики буферных уплотнений
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -30°C…+100°C | до 35 МПа / 350 bar | буферные штоковые узлы, экскаваторы, строительная техника, сельхозтехника, промышленный транспорт, подъемные краны, гидроцилиндры с пиковыми нагрузками |
Преимущества уплотнения HBY
- поглощает первичные нагрузки и защищает основную штоковую манжету
- антиэкструзионное кольцо снижает риск выдавливания профиля в зазор
- повышает надежность гидроцилиндра при пиковых и ударных нагрузках
- работает в паре с основным штоковым уплотнением
- подходит для строительной, землеройной и грузоподъемной техники
- используется в гидроцилиндрах, где требуется максимальный ресурс уплотнительного узла
Аналоги и взаимозаменяемость HBY
Профиль HBY подбирается как буферное штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и схемы установки. При замене важно учитывать, что HBY обычно работает не вместо основной манжеты, а совместно с ней — первым со стороны давления.

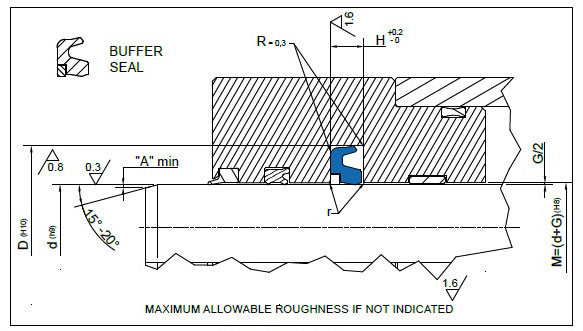

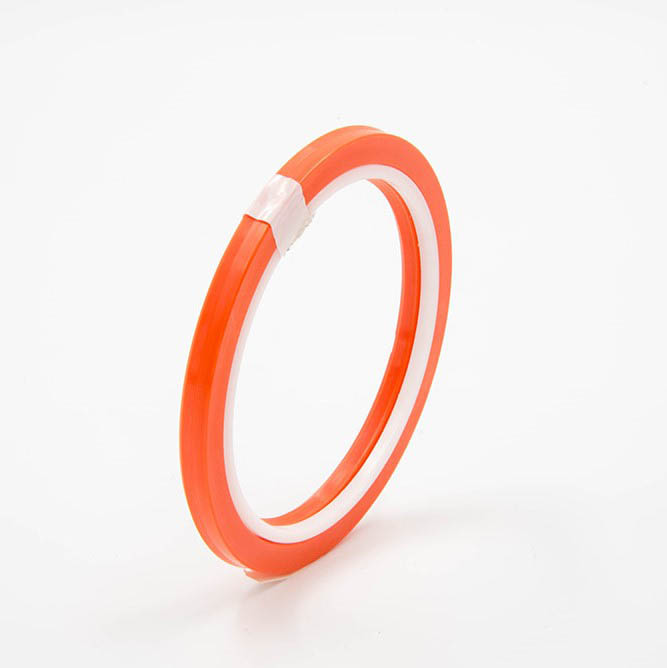

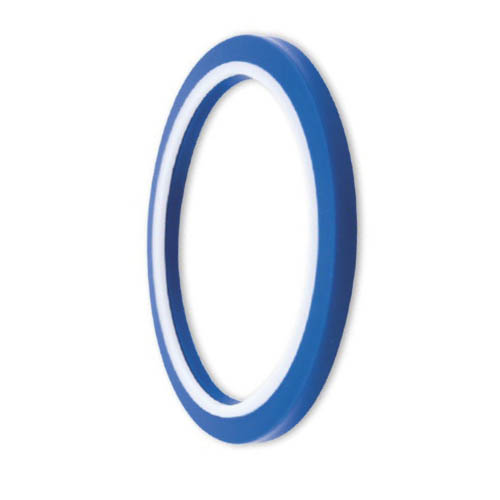

Фотографии и рендеры штоковое гидравлическое уплотнение BUF
Фотографии и рендеры штокового гидравлического уплотнения BUF — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля BUF
Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 40 | 55,5 | 6,3 | BUF 40 | 40x55,5x6,3 BUF |
| 45 | 60,5 | 6,3 | BUF 45 | 45x60,5x6,3 BUF |
| 50 | 65,5 | 6,3 | BUF 50 | 50x65,5x6,3 BUF |
| 55 | 70,5 | 6,3 | BUF 55 | 55x70,5x6,3 BUF |
| 56 | 71,5 | 6,3 | BUF 56 | 56x71,5x6,3 BUF |
| 60 | 75,5 | 6,3 | BUF 60 | 60x75,5x6,3 BUF |
| 63 | 78,5 | 6,3 | BUF 63 | 63x78,5x6,3 BUF |
| 65 | 80,4 | 6,3 | BUF 65 | 65x80,4x6,3 BUF |
| 70 | 85,5 | 6,3 | BUF 70 | 70x85,5x6,3 BUF |
| 75 | 90,5 | 6,3 | BUF 75 | 75x90,5x6,3 BUF |
| 80 | 95,5 | 6,3 | BUF 80 | 80x95,5x6,3 BUF |
| 85 | 100,5 | 6,3 | BUF 85 | 85x100,5x6,3 BUF |
| 90 | 105,5 | 6,3 | BUF 90 | 90x105,5x6,3 BUF |
| 95 | 110,5 | 6,3 | BUF 95 | 95x110,5x6,3 BUF |
| 100 | 115,5 | 6,3 | BUF 100 | 100x115,5x6,3 BUF |
| 106 | 121,5 | 6,3 | BUF 106 | 106x121,5x6,3 BUF |
| 110 | 125,5 | 6,3 | BUF 110 | 110x125,5x6,3 BUF |
| 115 | 130,5 | 6,3 | BUF 115 | 115x130,5x6,3 BUF |
| 120 | 135,5 | 6,3 | BUF 120 | 120x135,5x6,3 BUF |
| 125 | 140,5 | 6,3 | BUF 125 | 125x140,5x6,3 BUF |
| 140 | 155,5 | 6,3 | BUF 140 | 140x155,5x6,3 BUF |
| 150 | 165,5 | 6,3 | BUF 150 | 150x165,5x6,3 BUF |
| 170 | 185,5 | 6,3 | BUF 170 | 170x185,5x6,3 BUF |
| 180 | 195,5 | 6,3 | BUF 180 | 180x195,5x6,3 BUF |
| 200 | 220,5 | 8,1 | BUF 200 | 200x220,5x8,1 BUF |
