Уплотнение штока 56-71,1-5,8/6,3 ARA PU/POM
Код товара: УП-00139001 · Артикул: ARA 56 71.1 6.3
Параметры изделия
- Профиль
- ARA
- ЕТО
- BUF
- Назначение
- Гидравлика
- Материал
- PU/POM
- Производитель
- AS ASTON SEALS SPA
- d, мм
- 56
- D, мм
- 71,1
- H, мм
- 5,8
- L, мм
- 6,3
Описание изделия
Уплотнение штока 56-71,1-5,8/6,3 ARA PU/POM. Изделие относится к группе BUF и имеет профиль ARA.
HBY — буферное штоковое гидравлическое уплотнение и защитная манжета штока, которая устанавливается перед основной манжетой гидроцилиндра и принимает на себя первичные нагрузки, скачки давления и ударные воздействия в уплотнительном узле.
Сопоставьте размеры с посадочным местом. При выборе замены учитывайте материал, конструкцию профиля и условия работы узла.

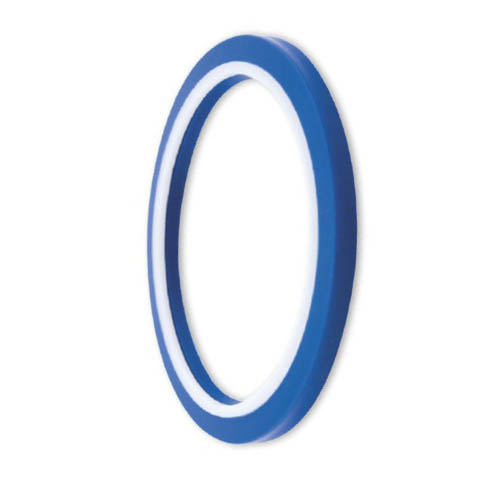

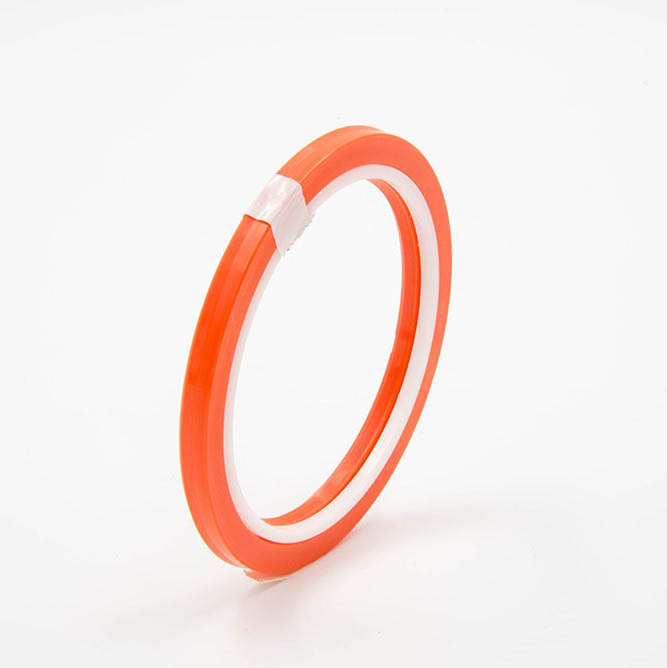

Описание буферного уплотнения HBY

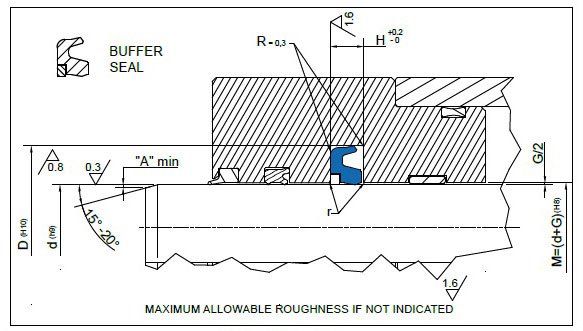

Буферное штоковое уплотнение HBY применяется в гидравлических цилиндрах, где основную манжету штока нужно защитить от резких перепадов давления, ударных нагрузок и пиковых режимов работы. Профиль устанавливается со стороны давления перед основным штоковым уплотнением и снижает нагрузку на главный герметизирующий элемент.
HBY не является полной заменой основной штоковой манжеты. Это вспомогательное буферное уплотнение, которое работает в паре с основным профилем и помогает увеличить ресурс всего уплотнительного узла. Такая схема особенно полезна в тяжелой гидравлике, где давление меняется резко, а цилиндр работает с частыми циклами и ударными воздействиями.
Конструкция HBY сочетает полиуретановый уплотнительный элемент и антиэкструзионное кольцо из POM. Полиуретановая часть воспринимает рабочую среду и снижает первичную нагрузку, а жесткое защитное кольцо препятствует выдавливанию профиля в зазор при давлении, пульсациях и увеличенных монтажных зазорах.
Буферная манжета HBY помогает стабилизировать работу основного штокового уплотнения, уменьшает риск преждевременного износа рабочей кромки и снижает вероятность течи при тяжелых режимах эксплуатации. Подобные решения применяются в гидроцилиндрах экскаваторов, строительной техники, сельхозтехники, подъемных кранов и промышленного транспорта.
При подборе HBY важно учитывать размеры d × D × H, давление, температуру, рабочую жидкость, схему установки, состояние поверхности штока и совместимость с основной манжетой. Неправильный подбор буферного уплотнения может нарушить работу пары уплотнений и снизить ресурс гидроцилиндра.
Технические характеристики буферной манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -30°C…+100°C | до 35 МПа / 350 bar | буферные штоковые узлы, экскаваторы, строительная техника, сельхозтехника, промышленный транспорт, подъемные краны, гидроцилиндры с пиковыми нагрузками |
Преимущества уплотнения HBY
- буферная штоковая манжета для защиты основного уплотнения гидроцилиндра
- поглощает первичные нагрузки, скачки давления и ударные воздействия
- антиэкструзионное кольцо снижает риск выдавливания профиля в зазор
- работает в паре с основным штоковым уплотнением со стороны давления
- повышает надежность гидроцилиндра при пиковых и переменных нагрузках
- подходит для строительной, землеройной, сельскохозяйственной и грузоподъемной техники
- помогает увеличить ресурс основного штокового уплотнительного узла
Профили и аналоги
Обозначения профилей в группе BUF. Для замены сопоставьте размеры, материал и исполнение.
