Штоковое уплотнение / манжета GIR D.E. двустороннего действия
GIR D.E. — двухсоставное штоковое гидравлическое уплотнение и PTFE-манжета штока двустороннего действия, сохраняющая преимущества профиля GIR: низкое трение, высокий ресурс, компактную установку и стабильную работу в закрытых посадочных канавках.
Описание штокового уплотнения GIR D.E.
Штоковое уплотнение GIR D.E. применяется в гидроцилиндрах двустороннего действия, где давление может воздействовать на уплотнительный узел с двух сторон. Профиль используется для герметизации штока при возвратно-поступательном движении и подходит для компактных посадочных мест, закрытых канавок и узлов с повышенными требованиями к ресурсу.

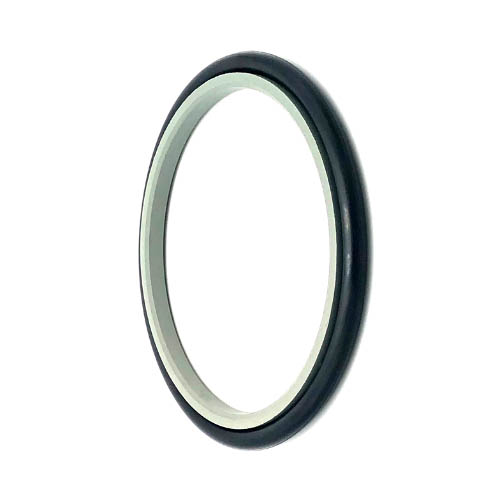

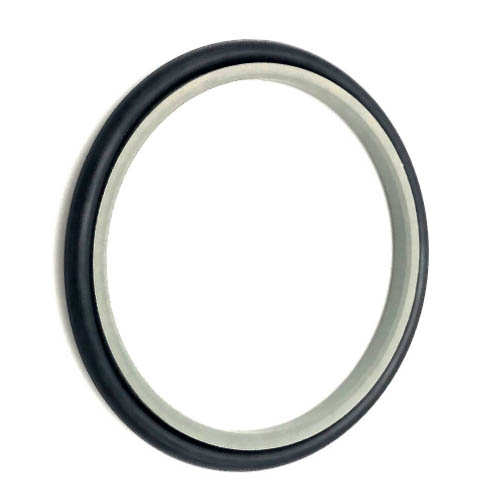

Конструкция GIR D.E. состоит из скользящего кольца из наполненного PTFE, полиэтилена или другого специального материала и эластомерного поджимного кольца. Скользящий элемент работает по поверхности штока, а поджимное кольцо создает постоянное радиальное усилие и компенсирует зазоры в уплотнительном узле.
В отличие от одностороннего исполнения GIR, профиль GIR D.E. рассчитан на работу при давлении с двух направлений. Такая манжета штока применяется в прессах, насосах, актуаторах, гидравлических выключателях и цилиндрах, где направление нагрузки может меняться в процессе работы.
Скользящее кольцо из PTFE обеспечивает низкий коэффициент трения, хорошую износостойкость и стабильную работу при высокой скорости перемещения. Поджимное эластомерное кольцо помогает поддерживать контакт со штоком, снижает риск утечки и позволяет уплотнению надежно работать в компактных посадочных местах.
GIR D.E. подходит для узлов, где важны низкое трение, отсутствие рывков при движении, устойчивость к износу и возможность установки в закрытую канавку. В зависимости от условий эксплуатации профиль может применяться с разными материалами скользящего кольца: PTFE / Bronze, PTFE / Carbon, PTFE с наполнителями, Polyethylene и другими исполнениями.

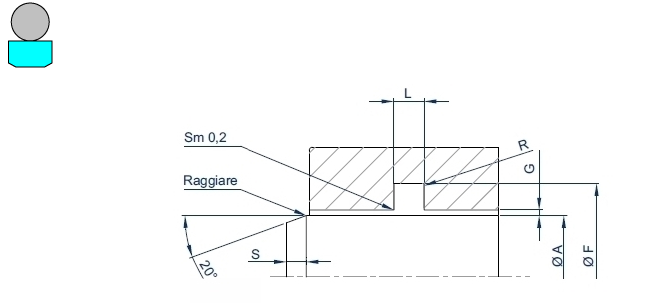

При подборе GIR D.E. важно учитывать размеры d × D × H, тип поджимного кольца, материал скользящего элемента, давление, температуру, скорость, рабочую жидкость, шероховатость штока и направление действия давления. Неправильный подбор PTFE-уплотнения может привести к повышенной утечке, нестабильному поджиму или ускоренному износу скользящего кольца.
Технические характеристики PTFE-манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| Polyethylene | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | штоковые узлы двустороннего действия, закрытые канавки, компактные посадочные места |
| PTFE / Bronze | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | прессы, насосы, гидроцилиндры двустороннего действия, узлы с низким трением |
| PTFE / Carbon Graphite / NBR | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | актуаторы, промышленная гидравлика, узлы с повышенными требованиями к ресурсу |
| PTFE / Carbon | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | гидравлические выключатели, насосные узлы, оборудование с переменным направлением давления |
| PTFE + 15% Glass Fibre + 5% MoS2 | до 15 м/с | -30°C…+100°C | до 50 МПа / 500 bar | специальные рабочие условия, износостойкие узлы, цилиндры с ограниченным посадочным пространством |
Преимущества уплотнения GIR D.E.
- штоковое уплотнение двустороннего действия для давления с двух сторон
- двухсоставная конструкция: скользящее PTFE-кольцо и эластомерный поджим
- низкий коэффициент трения при динамической работе штока
- подходит для установки в закрытые канавки и компактные посадочные места
- может применяться при высокой скорости перемещения до 15 м/с
- доступны разные материалы скользящего кольца под нагрузку, среду и температуру
- применяется в прессах, насосах, актуаторах и гидравлических выключателях
Аналоги и взаимозаменяемость GIR D.E.
Штоковое уплотнение GIR D.E. подбирается как двухсоставная PTFE-манжета штока двустороннего действия при совпадении посадочных размеров, материала, давления, температуры и скорости работы. При замене важно учитывать направление действия давления, тип поджимного кольца, материал скользящего элемента и возможность установки в закрытую канавку.
