Штоковое уплотнение GIP для гидроцилиндров
GIP — двухсоставное штоковое уплотнение, конструктивно близкое к GIR, но выполненное из более эластичного материала, что упрощает монтаж без дополнительного нагрева.
Описание штокового уплотнения GIP
GIP — одностороннее штоковое уплотнение, состоящее из двух элементов: основного уплотнительного кольца из полиэфирного или полиуретанового материала и круглого эластомерного кольца, которое создает поджим и обеспечивает герметичность.
По принципу работы GIP максимально схож с уплотнениями GIR: рабочее кольцо контактирует со штоком, а кольцо круглого сечения компенсирует зазоры и поддерживает стабильное усилие прижатия. Главное отличие заключается в материале основного элемента.
В отличие от фторопластовых уплотнений GIR, профиль GIP проще устанавливается в посадочную канавку и не требует дополнительного нагрева при монтаже. Это удобно при ремонте гидроцилиндров, особенно когда важно быстро заменить уплотнение без сложной подготовки.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / NBR | до 0.5 м/с | -35°C…+100°C | до 25 МПа / 250 bar | землеройная техника, стандартные гидроцилиндры, башенные краны, сельскохозяйственная техника |
| TPE / NBR | до 1 м/с | -30°C…+110°C | до 50 МПа / 500 bar | промышленная гидравлика, вторичные уплотнения, узлы с простой установкой и закрытыми канавками |
Преимущества уплотнения GIP
- двухсоставная конструкция с круглым эластомерным кольцом
- схожий принцип работы с GIR при более простой установке
- не требует нагрева при монтаже, в отличие от жестких PTFE-уплотнений
- хорошее скольжение и отсутствие прилипания к рабочим кромкам
- может применяться как вторичное штоковое уплотнение
- подходит для стандартных цилиндров, спецтехники и ремонтных задач
Аналоги и взаимозаменяемость GIP
Профиль GIP подбирается как двухсоставное штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать отличие от GIR: GIP легче устанавливается, но материал основного кольца подбирается отдельно под нагрузку и рабочую среду.

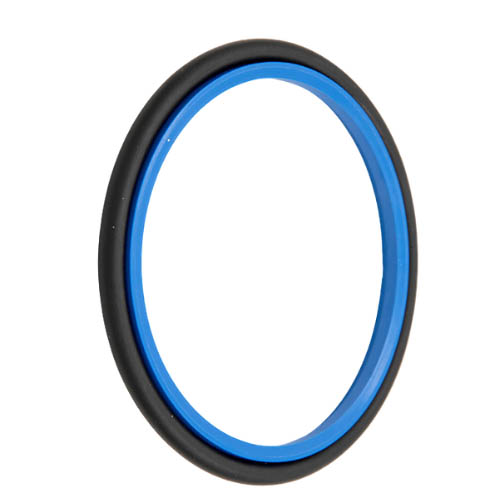

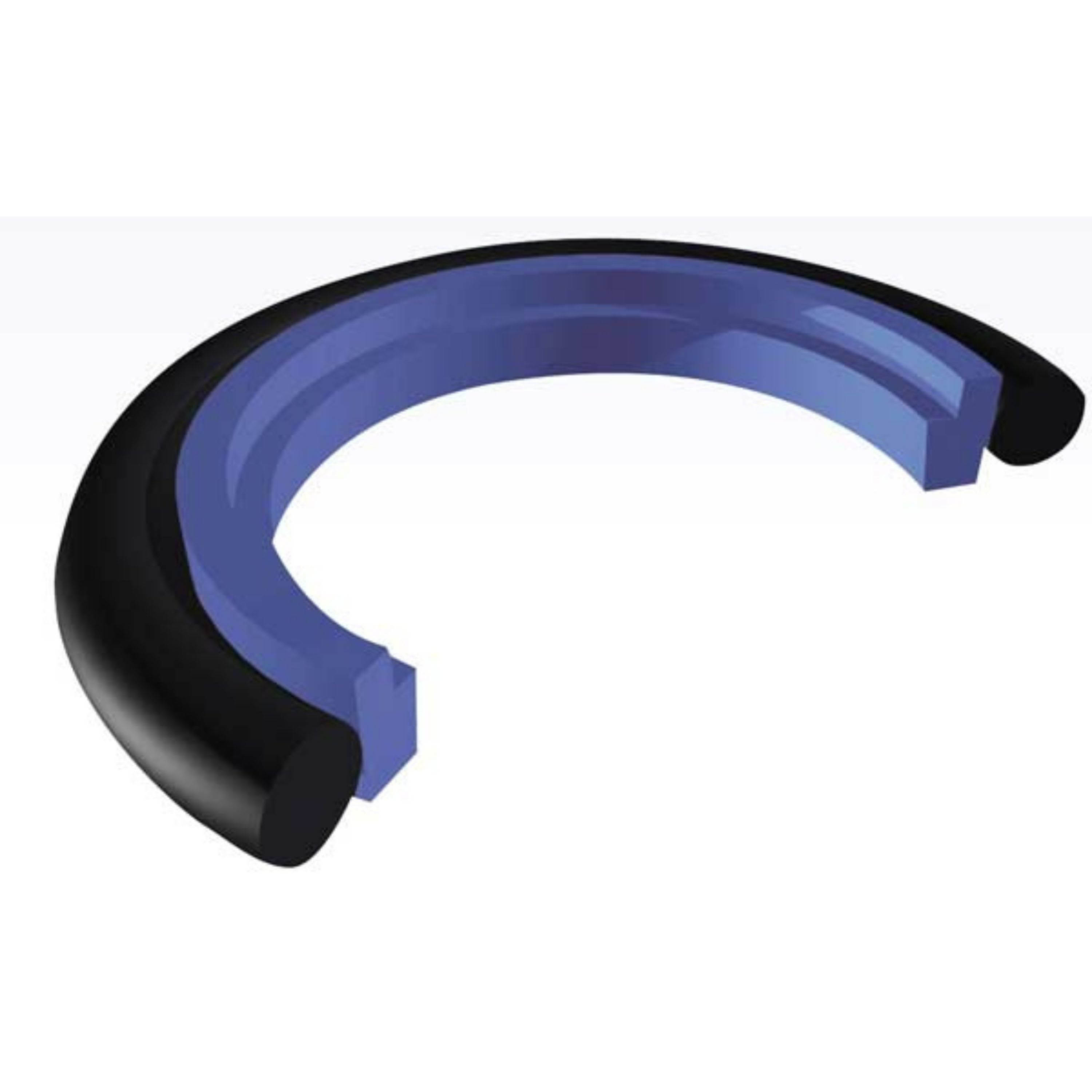

Фотографии и рендеры штоковое гидравлическое уплотнение GIP
Фотографии и рендеры штокового гидравлического уплотнения GIP — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

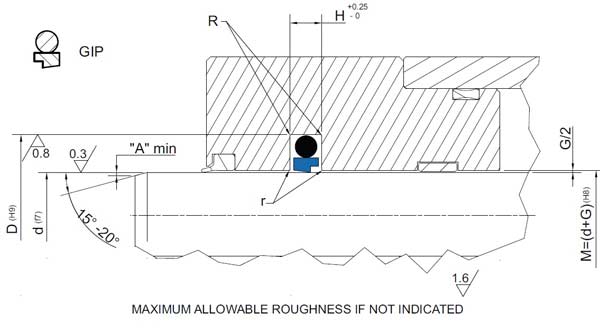

Размеры профиля GIP
Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 40 | 55,1 | 6,3 | GIP 0400 | 40x55,1x6,3 GIP |
| 45 | 60,1 | 6,3 | GIP 0450 | 45x60,1x6,3 GIP |
| 50 | 65,1 | 6,3 | GIP 0500 | 50x65,1x6,3 GIP |
| 55 | 70,1 | 6,3 | GIP 0550 | 55x70,1x6,3 GIP |
| 60 | 75,1 | 6,3 | GIP 0600 | 60x75,1x6,3 GIP |
| 63 | 78 | 6,3 | GIP 0630 | 63x78x6,3 GIP |
| 65 | 80,1 | 6,3 | GIP 0650 | 65x80,1x6,3 GIP |
| 70 | 85,1 | 6,3 | GIP 0700 | 70x85,1x6,3 GIP |
| 75 | 90,1 | 6,3 | GIP 0750 | 75x90,1x6,3 GIP |
| 80 | 95,1 | 6,3 | GIP 0800 | 80x95,1x6,3 GIP |
| 85 | 100,1 | 6,3 | GIP 0850 | 85x100,1x6,3 GIP |
| 90 | 105,1 | 6,3 | GIP 0900 | 90x105,1x6,3 GIP |
| 95 | 110,1 | 6,3 | GIP 0950 | 95x110,1x6,3 GIP |
| 100 | 115,1 | 6,3 | GIP 1000 | 100x115,1x6,3 GIP |
| 110 | 125,1 | 6,3 | GIP 1100 | 110x125,1x6,3 GIP |
| 120 | 135,1 | 6,3 | GIP 1200 | 120x135,1x6,3 GIP |
| 125 | 140,1 | 6,3 | GIP 1250 | 125x140,1x6,3 GIP |
| 130 | 145,1 | 6,3 | GIP 1300 | 130x145,1x6,3 GIP |
| 140 | 155,1 | 6,3 | GIP 1400 | 140x155,1x6,3 GIP |
| 150 | 165,1 | 6,3 | GIP 1500 | 150x165,1x6,3 GIP |
| 160 | 175,1 | 6,3 | GIP 1600 | 160x175,1x6,3 GIP |
| 170 | 185,1 | 6,3 | GIP 1700 | 170x185,1x6,3 GIP |
| 180 | 195,1 | 6,3 | GIP 1800 | 180x195,1x6,3 GIP |
| 190 | 205,1 | 6,3 | GIP 1900 | 190x205,1x6,3 GIP |
| 200 | 220,5 | 8,1 | GIP 2000 | 200x220,5x8,1 GIP |
