Штоковое уплотнение GIP для гидроцилиндров
GIP — одностороннее двухсоставное штоковое уплотнение, схожее по принципу работы с GIR, но выполненное из более эластичных материалов и устанавливаемое без дополнительного нагрева.
Описание штокового уплотнения GIP
GIP состоит из двух элементов: основного уплотнительного кольца из полиуретана или TPE и круглого эластомерного кольца O-ring, которое создает поджим и обеспечивает стабильную герметичность по штоку.
По конструкции и назначению профиль GIP максимально близок к уплотнениям GIR: рабочее кольцо контактирует со штоком, а поджимное кольцо компенсирует зазоры и поддерживает рабочее усилие. Главное отличие GIP — материал основного кольца, благодаря которому уплотнение легче устанавливается в посадочную канавку.
В отличие от жестких фторопластовых PTFE-уплотнений, GIP не требует нагрева перед монтажом. Это снижает риск повреждения при сборке и делает профиль удобным для ремонта стандартных гидроцилиндров, землеройной техники, башенных кранов и сельскохозяйственных машин.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / NBR | до 0.5 м/с | -35°C…+100°C | до 25 МПа / 250 bar | землеройная техника, стандартные цилиндры, башенные краны, сельскохозяйственная техника |
| TPE / NBR | до 1 м/с | -30°C…+110°C | до 50 МПа / 500 bar | промышленная гидравлика, вторичные уплотнения, узлы с закрытыми канавками |
Преимущества уплотнения GIP
- двухсоставная конструкция: рабочее кольцо и O-ring для поджима
- схожий принцип работы с GIR при более простой установке
- не требует нагрева перед монтажом, в отличие от PTFE-уплотнений
- хорошее скольжение и стабильная герметичность по штоку
- может использоваться как вторичное штоковое уплотнение
- подходит для стандартных цилиндров, спецтехники и ремонтных задач
Аналоги и взаимозаменяемость GIP
Профиль GIP подбирается как двухсоставное штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать отличие от GIR: GIP проще монтируется, но материал основного кольца должен соответствовать нагрузке и рабочей среде.

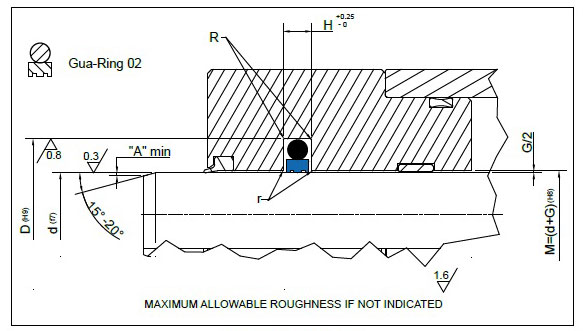

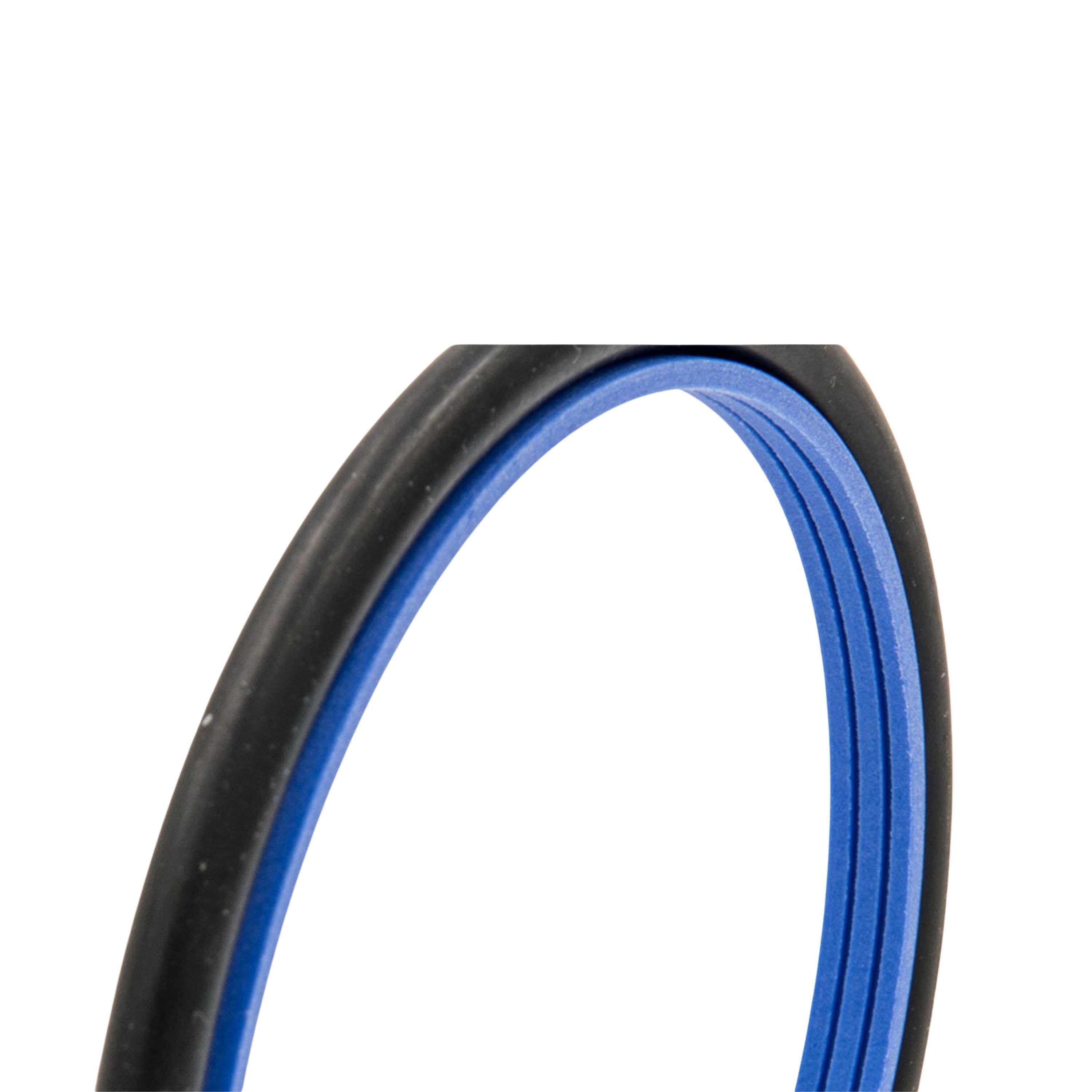

Фотографии и рендеры штоковое гидравлическое уплотнение GUA02
Фотографии и рендеры штокового гидравлического уплотнения GUA02 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля GIP
Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Полное наименование |
|---|---|---|---|---|
| 40 | 55,1 | 6,3 | GIP 0400 | 40x55,1x6,3 GIP |
| 45 | 60,1 | 6,3 | GIP 0450 | 45x60,1x6,3 GIP |
| 50 | 65,1 | 6,3 | GIP 0500 | 50x65,1x6,3 GIP |
| 55 | 70,1 | 6,3 | GIP 0550 | 55x70,1x6,3 GIP |
| 60 | 75,1 | 6,3 | GIP 0600 | 60x75,1x6,3 GIP |
| 63 | 78 | 6,3 | GIP 0630 | 63x78x6,3 GIP |
| 65 | 80,1 | 6,3 | GIP 0650 | 65x80,1x6,3 GIP |
| 70 | 85,1 | 6,3 | GIP 0700 | 70x85,1x6,3 GIP |
| 75 | 90,1 | 6,3 | GIP 0750 | 75x90,1x6,3 GIP |
| 80 | 95,1 | 6,3 | GIP 0800 | 80x95,1x6,3 GIP |
| 85 | 100,1 | 6,3 | GIP 0850 | 85x100,1x6,3 GIP |
| 90 | 105,1 | 6,3 | GIP 0900 | 90x105,1x6,3 GIP |
| 95 | 110,1 | 6,3 | GIP 0950 | 95x110,1x6,3 GIP |
| 100 | 115,1 | 6,3 | GIP 1000 | 100x115,1x6,3 GIP |
| 110 | 125,1 | 6,3 | GIP 1100 | 110x125,1x6,3 GIP |
| 120 | 135,1 | 6,3 | GIP 1200 | 120x135,1x6,3 GIP |
| 125 | 140,1 | 6,3 | GIP 1250 | 125x140,1x6,3 GIP |
| 130 | 145,1 | 6,3 | GIP 1300 | 130x145,1x6,3 GIP |
| 140 | 155,1 | 6,3 | GIP 1400 | 140x155,1x6,3 GIP |
| 150 | 165,1 | 6,3 | GIP 1500 | 150x165,1x6,3 GIP |
| 160 | 175,1 | 6,3 | GIP 1600 | 160x175,1x6,3 GIP |
| 170 | 185,1 | 6,3 | GIP 1700 | 170x185,1x6,3 GIP |
| 180 | 195,1 | 6,3 | GIP 1800 | 180x195,1x6,3 GIP |
| 190 | 205,1 | 6,3 | GIP 1900 | 190x205,1x6,3 GIP |
| 200 | 220,5 | 8,1 | GIP 2000 | 200x220,5x8,1 GIP |
