Штоковое уплотнение / манжета 616/M для гидроцилиндров
616/M — самостоятельное полиуретановое штоковое гидравлическое уплотнение и манжета штока с особым воротниковым профилем, рассчитанная на динамическую герметизацию штока в стандартных гидроцилиндрах, мобильной технике и узлах, где возможна совместная работа с PTFE-уплотнениями серии GIR.
Описание штокового уплотнения 616/M
Штоковое уплотнение 616/M применяется для динамической герметизации штока в гидравлических цилиндрах. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении, удерживая рабочую жидкость внутри гидросистемы.
Профиль 616/M выполнен из полиуретана PU и имеет особую воротниковую геометрию с симметричными рабочими кромками. Такая конструкция обеспечивает стабильный контакт со штоком, хорошую износостойкость и удобную установку в компактные посадочные места.
616/M сочетает свойства классической полиуретановой штоковой манжеты и посадочные особенности, характерные для PTFE-уплотнений серии GIR. Поэтому профиль может применяться в узлах, где требуется замена, дополнение или совместная работа с PTFE-элементами при сохранении высокой стойкости полиуретана к истиранию.
На практике 616/M часто используют вместе с уплотнением GIR или аналогичными PTFE-профилями. Такое сочетание помогает стабилизировать уплотнительный узел, улучшить работу при динамических нагрузках и сохранить надежную герметичность в стандартных гидроцилиндрах, землеройной, сельскохозяйственной и грузоподъемной технике.
При подборе 616/M важно учитывать размеры d × D × H, материал PU, рабочее давление, температуру, скорость, состояние поверхности штока, посадочную канавку и возможную совместную работу с GIR. Неправильно подобранная штоковая манжета может привести к повышенному трению, утечке или ускоренному износу уплотнительного узла.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 1 м/с | -45°C…+110°C | до 24 МПа / 240 bar | штоковые узлы, стандартные гидроцилиндры, землеройная техника, сельхозтехника, промышленный транспорт, подъемные краны, узлы совместно с GIR |
Преимущества уплотнения 616/M
- самостоятельная полиуретановая штоковая манжета с особым воротниковым профилем
- может применяться совместно с PTFE-уплотнением GIR и похожими скользящими профилями
- полиуретан PU обеспечивает стойкость к истиранию и динамическим нагрузкам
- компактные посадочные размеры упрощают установку в гидроцилиндр
- подходит для динамического уплотнения штока при скорости до 1 м/с
- используется в стандартных цилиндрах, спецтехнике и грузоподъемных узлах
- хороший вариант для техники с умеренными рабочими давлениями до 24 МПа / 240 bar
Аналоги и взаимозаменяемость 616/M
Штоковое уплотнение 616/M подбирается как полиуретановая манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать воротниковую геометрию профиля, посадочную канавку и возможную совместную работу с PTFE-уплотнением GIR.

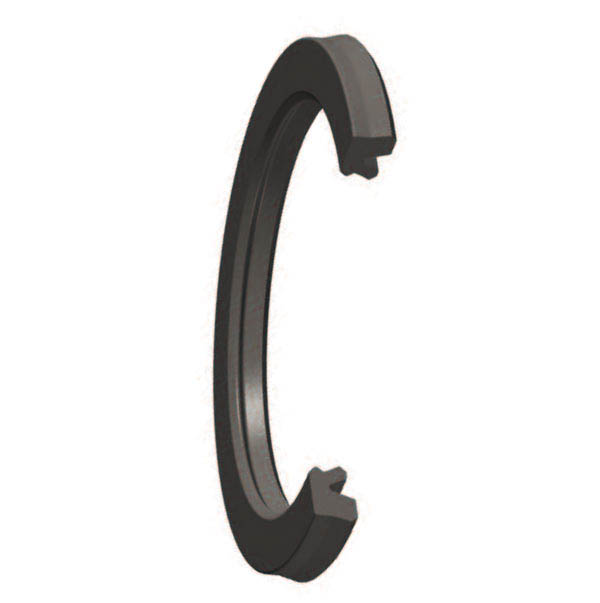

Фотографии и рендеры штоковое гидравлическое уплотнение 616-M
Фотографии и рендеры штокового гидравлического уплотнения 616-M — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля 616
Техническая таблица размеров
| d | D | SL | L1 | Артикул | Полное наименование |
|---|---|---|---|---|---|
| 14 | 21.50 | 2.80 | 3.20 | 4577700 | 14x21.50x2.80x3.20 616 |
| 18 | 25.50 | 2.80 | 3.20 | 4341800 | 18x25.50x2.80x3.20 616 |
| 20 | 27.50 | 2.80 | 3.20 | 4721700 | 20x27.50x2.80x3.20 616 |
| 20 | 31.00 | 3.90 | 4.20 | 4367400 | 20x31.00x3.90x4.20 616 |
| 22 | 33.00 | 3.90 | 4.20 | 4341900 | 22x33.00x3.90x4.20 616 |
| 25 | 32.50 | 2.80 | 3.20 | 4721800 | 25x32.50x2.80x3.20 616 |
| 25 | 36.00 | 3.90 | 4.20 | 4367500 | 25x36.00x3.90x4.20 616 |
| 25.40 | 32.90 | 2.80 | 3.20 | 4469000 | 25.40x32.90x2.80x3.20 616 |
| 28 | 39.00 | 3.90 | 4.20 | 4367600 | 28x39.00x3.90x4.20 616 |
| 30 | 41.00 | 3.90 | 4.20 | 4404500 | 30x41.00x3.90x4.20 616 |
| 32 | 39.50 | 2.80 | 3.20 | 4714800 | 32x39.50x2.80x3.20 616 |
| 32 | 43.00 | 3.90 | 4.20 | 4367700 | 32x43.00x3.90x4.20 616 |
| 36 | 47.00 | 3.90 | 4.20 | 4353100 | 36x47.00x3.90x4.20 616 |
| 40 | 51.00 | 3.90 | 4.20 | 4722900 | 40x51.00x3.90x4.20 616 |
| 40 | 55.50 | 6.00 | 6.30 | 4367800 | 40x55.50x6.00x6.30 616 |
| 45 | 56.00 | 3.90 | 4.20 | 4556300 | 45x56.00x3.90x4.20 616 |
| 45 | 60.50 | 6.00 | 6.30 | 4367900 | 45x60.50x6.00x6.30 616 |
| 50 | 61.00 | 3.90 | 4.20 | 4723000 | 50x61.00x3.90x4.20 616 |
| 50 | 65.50 | 6.00 | 6.30 | 4368000 | 50x65.50x6.00x6.30 616 |
| 56 | 71.50 | 6.00 | 6.30 | 4368100 | 56x71.50x6.00x6.30 616 |
| 60 | 70.60 | 3.90 | 4.20 | 4410800 | 60x70.60x3.90x4.20 616 |
| 60 | 75.50 | 6.00 | 6.30 | 4727100 | 60x75.50x6.00x6.30 616 |
| 63 | 78.50 | 6.00 | 6.30 | 4368200 | 63x78.50x6.00x6.30 616 |
| 65 | 76.00 | 3.90 | 4.20 | 4853300 | 65x76.00x3.90x4.20 616 |
| 65 | 80.50 | 6.00 | 6.30 | 4548000 | 65x80.50x6.00x6.30 616 |
| 70 | 85.50 | 6.00 | 6.30 | 4368300 | 70x85.50x6.00x6.30 616 |
| 75 | 90.50 | 6.00 | 6.30 | 4728200 | 75x90.50x6.00x6.30 616 |
| 80 | 95.50 | 6.00 | 6.30 | 4368400 | 80x95.50x6.00x6.30 616 |
| 85 | 100.50 | 6.00 | 6.30 | 4538400 | 85x100.50x6.00x6.30 616 |
| 90 | 105.50 | 6.00 | 6.30 | 4368500 | 90x105.50x6.00x6.30 616 |
| 95 | 110.50 | 6.00 | 6.30 | 4538500 | 95x110.50x6.00x6.30 616 |
| 100 | 115.50 | 6.00 | 6.30 | 4368600 | 100x115.50x6.00x6.30 616 |
| 110 | 125.50 | 6.00 | 6.30 | 4545400 | 110x125.50x6.00x6.30 616 |
| 125 | 140.50 | 6.00 | 6.30 | 4545500 | 125x140.50x6.00x6.30 616 |
| 130 | 145.50 | 6.00 | 6.30 | 4793900 | 130x145.50x6.00x6.30 616 |
| 140 | 155.50 | 6.00 | 6.30 | 4545600 | 140x155.50x6.00x6.30 616 |
| 160 | 175.50 | 6.00 | 6.30 | 4548100 | 160x175.50x6.00x6.30 616 |
