Штоковое уплотнение / манжета MAR для телескопических цилиндров
MAR — компактное U-образное штоковое гидравлическое уплотнение и манжета штока из POM с эластомерным O-ring, применяемая в телескопических цилиндрах самосвалов, выдвижных гидроузлах и мобильной гидравлике.
Описание штокового уплотнения MAR
Штоковое уплотнение MAR применяется в телескопических и выдвижных гидроцилиндрах, где требуется компактная посадка, стабильная герметичность и устойчивость профиля при движении секций. Манжета устанавливается в посадочную канавку и работает по поверхности штока при возвратно-поступательном движении.

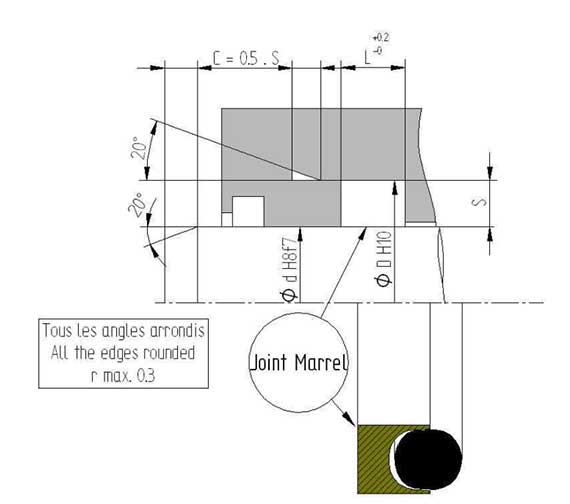

MAR представляет собой U-образную прокладку из ацетальной смолы POM с уплотнительным кольцом O-ring, размещенным между рабочими кромками профиля. Такая конструкция обеспечивает радиальный поджим, компенсирует рабочие зазоры и помогает сохранять стабильный контакт со штоком.
Жесткая POM-часть поддерживает геометрию уплотнения, снижает риск деформации и помогает манжете сохранять форму в посадочной канавке. Эластомерный O-ring создает предварительное усилие поджима и поддерживает герметичность при движении телескопических секций.
Основная область применения MAR — телескопические цилиндры самосвальной техники, включая цилиндры Marrel и аналогичные выдвижные гидроцилиндры. Уплотнение подходит для узлов, где требуется надежная работа при сравнительно высокой скорости, давлении до 30 МПа и ограниченном монтажном пространстве.
При подборе MAR важно учитывать размеры d × D × H, конструкцию канавки, материал POM, параметры O-ring, рабочее давление, температуру, скорость, состояние поверхности штока и тип телескопического цилиндра. Неправильно подобранное уплотнение штока может привести к потере поджима, ускоренному износу или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / POM | до 1 м/с | -30°C…+100°C | до 30 МПа / 300 bar | телескопические цилиндры самосвалов Marrel, выдвижные гидроцилиндры, мобильная гидравлика |
Преимущества уплотнения MAR
- U-образная штоковая манжета из POM с эластомерным O-ring
- компактная конструкция для телескопических и выдвижных гидроцилиндров
- O-ring создает поджим и компенсирует рабочие зазоры
- жесткая POM-часть сохраняет геометрию уплотнения в посадочной канавке
- подходит для цилиндров самосвалов Marrel и аналогичных выдвижных узлов
- обеспечивает стабильную герметичность при движении секций цилиндра
- работает в мобильной гидравлике при давлении до 30 МПа / 300 bar
Аналоги и взаимозаменяемость MAR
Штоковое уплотнение MAR подбирается как специализированная U-образная манжета штока для телескопических цилиндров при совпадении посадочных размеров, материала, давления, температуры и конструкции канавки. При замене важно учитывать наличие O-ring, жесткую POM-часть, тип телескопического цилиндра и условия работы самосвальной техники.
