TDI / Rod Seal

Штоковое уплотнение TDI для импортной гидравлики

TDI — штоковое уплотнение, разработанное на базе воротниковой манжеты TTI с интегрированной PTFE-скользящей частью для снижения трения и повышения ресурса.

Описание штокового уплотнения TDI

TDI — штоковое уплотнение, изначально разработанное немецкой компанией Hunger. За основу была взята классическая воротниковая манжета TTI, но в конструкцию добавлена скользящая часть из PTFE-бронзы, контактирующая со штоком.

Такое решение заметно повышает рабочие характеристики по сравнению с обычной полиуретановой манжетой: снижается коэффициент трения, уменьшается риск эффекта «липкого» скольжения и повышается стабильность работы при длительном ходе штока.

Уплотнение TDI часто встречается в импортном оборудовании, особенно в гидроцилиндрах лесной техники и машин тяжелого назначения. Типичный пример применения — цилиндры техники Ponsse, где требуется сочетание надежной герметичности, низкого трения и повышенного ресурса.

Технические характеристики штоковых манжет

Технические характеристики штоковых уплотнений TDI для гидроцилиндров
МатериалСкоростьТемператураДавлениеПрименение
Viton / PTFE / Bronzeдо 1 м/с-20°C…+200°Cдо 45 МПа / 450 barимпортная гидравлика, лесная техника, оборудование Ponsse, тяжелые гидроцилиндры
PU / PTFE Bronzeдо 1 м/с-35°C…+100°Cдо 45 МПа / 450 barгидроцилиндры с низким трением, штоковые узлы, мобильная техника

Преимущества уплотнения TDI

  • разработано на базе воротникового профиля TTI
  • PTFE-скользящая часть снижает трение по штоку
  • устойчиво к эффекту «липкого» скольжения
  • подходит для импортной гидравлики и тяжелых условий работы
  • повышенный ресурс по сравнению с обычными воротниковыми манжетами
  • часто применяется в цилиндрах лесной техники, включая Ponsse

Аналоги и взаимозаменяемость TDI

Профиль TDI подбирается как штоковое уплотнение с низким коэффициентом трения при совпадении посадочных размеров, материала, давления и температуры. При замене важно учитывать наличие PTFE-скользящей части, так как обычная воротниковая манжета не всегда обеспечивает тот же ресурс и плавность хода.

TDI TTI modified Hunger PTFE/Bronze

Фотографии и рендеры штокового гидравлического уплотнения TDI — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

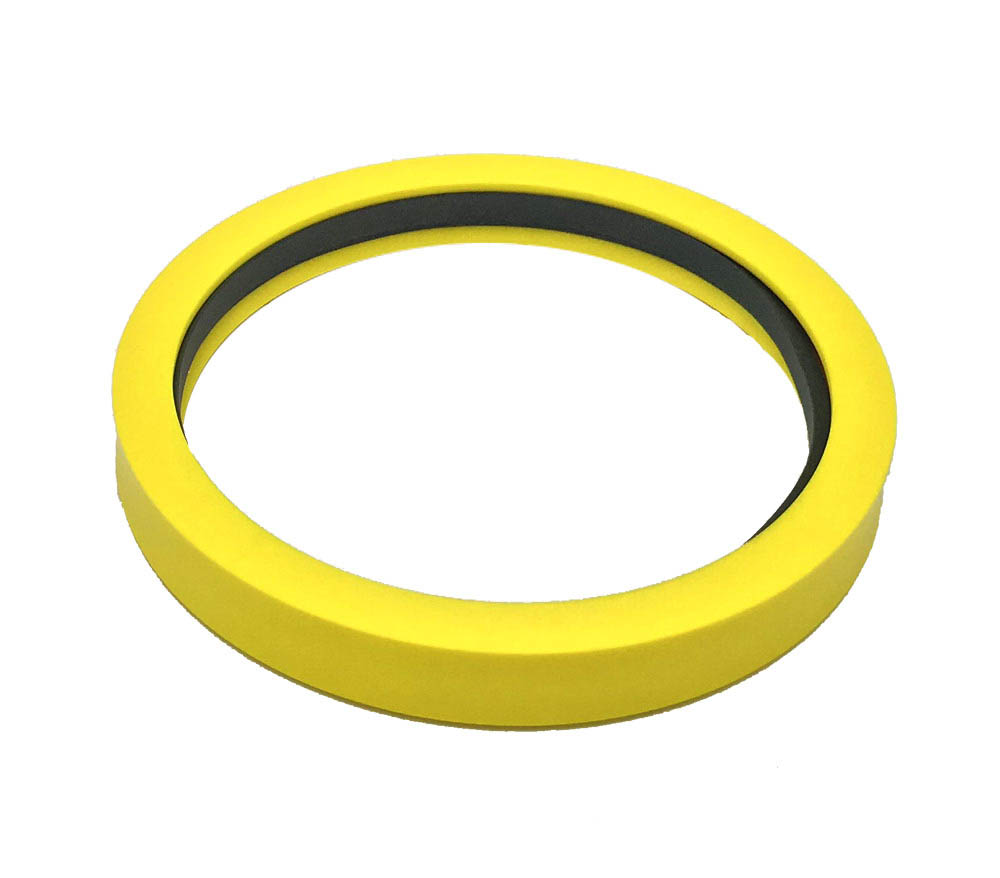

Штоковое гидравлическое уплотнение TDI, фото профиля

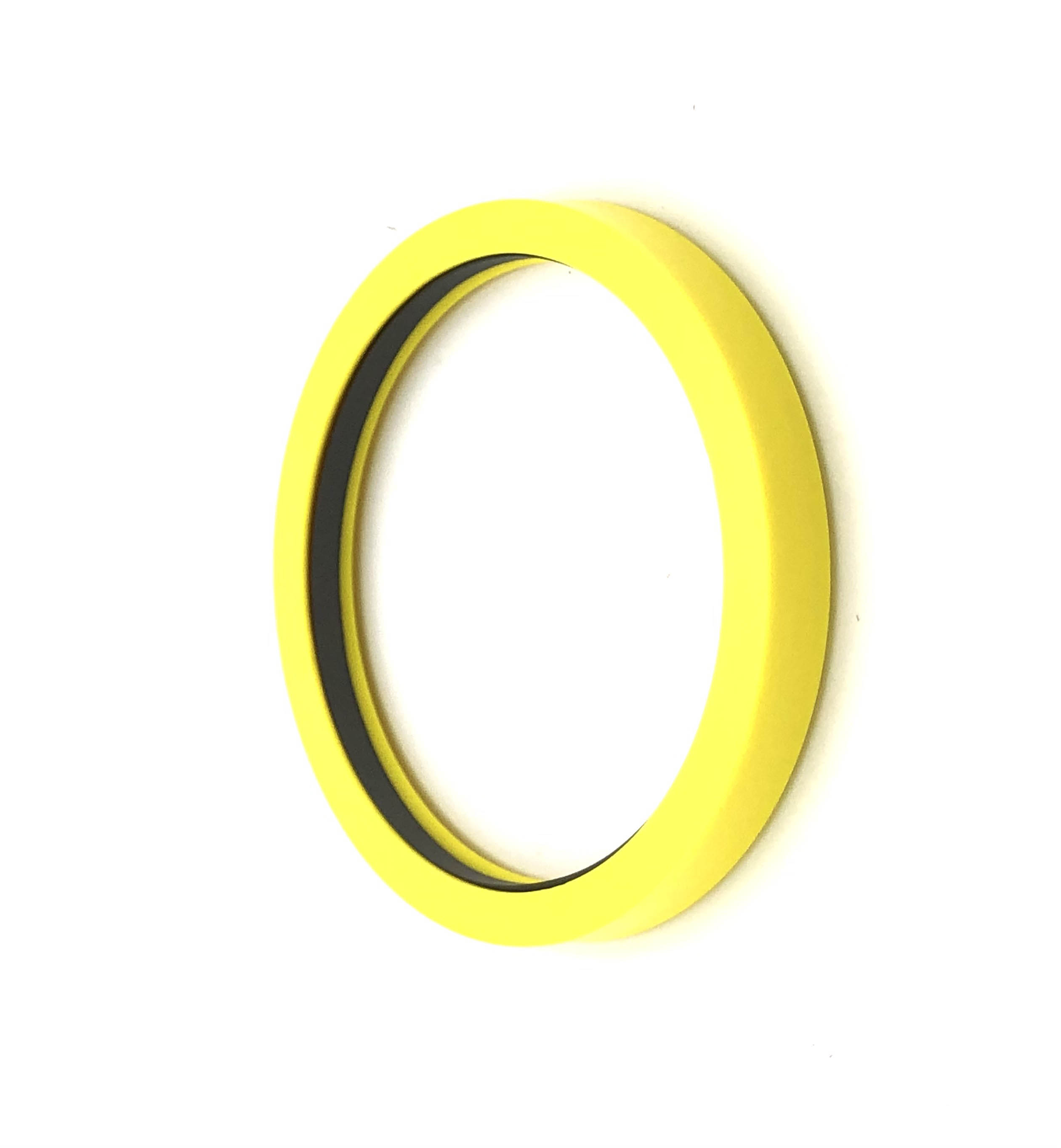

Штоковое гидравлическое уплотнение TDI, вид рабочей кромки

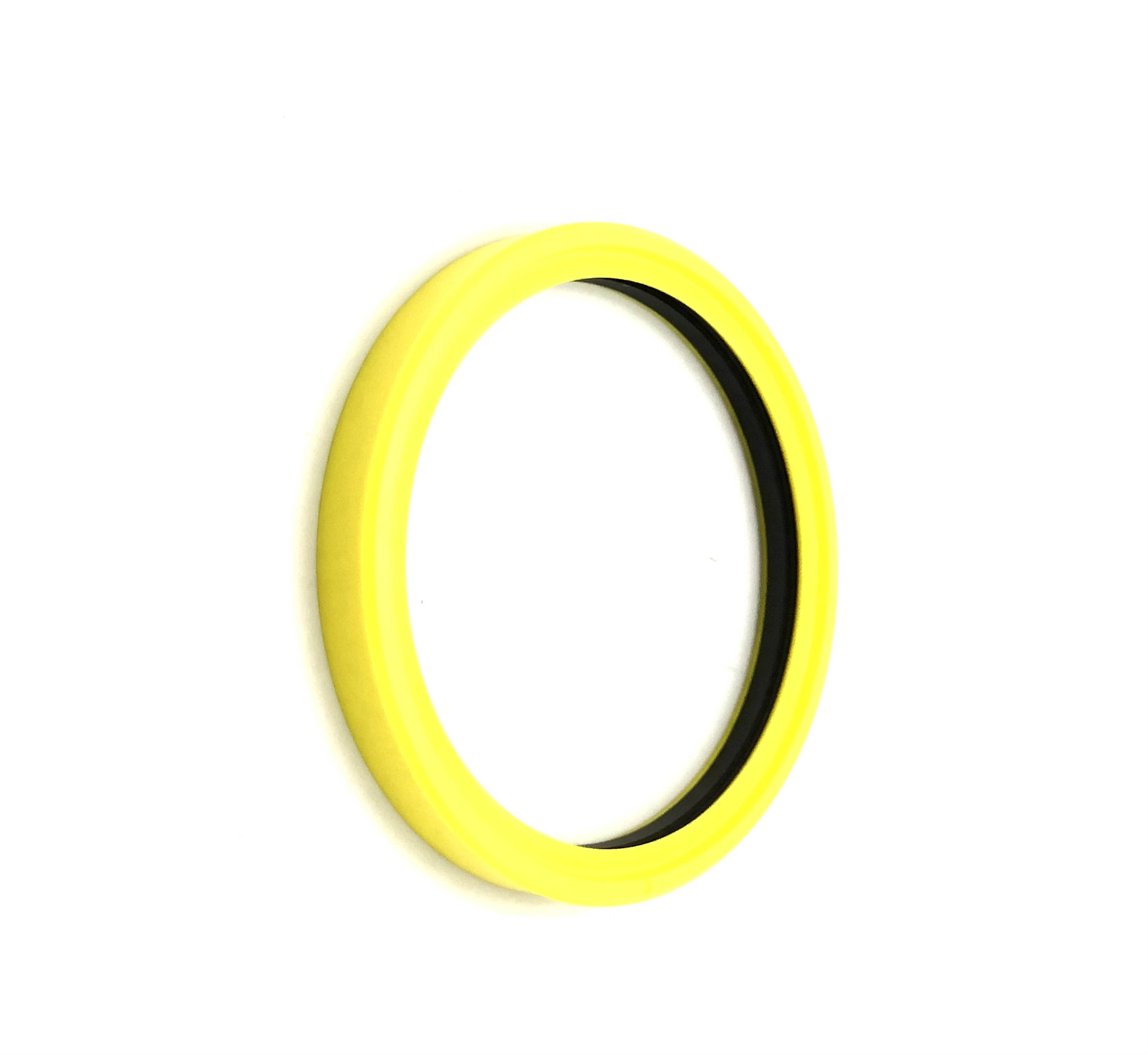

Штоковое гидравлическое уплотнение TDI, форма сечения

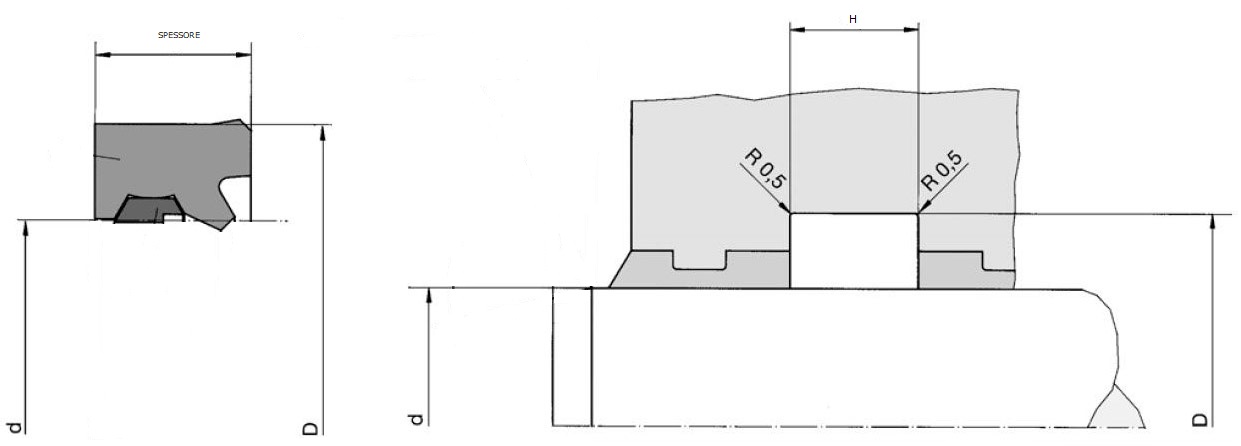

Штоковое гидравлическое уплотнение TDI, посадочная геометрия профиля

Размеры профиля TDI

Техническая таблица размеров

dDbb1eАртикулПолное наименование
1422775601600114x22x7x75 TDI
2028775601000320x28x7x75 TDI
2230775601000422x30x7x75 TDI
2333775601618323x33x7x75 TDI
2432775602345424x32x7x75 TDI
2533775601000625x33x7x75 TDI
2836775601000728x36x7x75 TDI
2836775642364028x36x7x75 TDI
3038775601000830x38x7x75 TDI
3038885602264630x38x8x85 TDI
3240775601000932x40x7x75 TDI
3543775601001035x43x7x75 TDI
3644885601001136x44x8x85 TDI
384688,5606544538x46x8x8,5 TDI
4250885601001342x50x8x85 TDI
55701213606537155x70x12x13 TDI
56711213601002256x71x12x13 TDI
60751213701002460x75x12x13 TDI
63781213701002563x78x12x13 TDI
65801213701002665x80x12x13 TDI
69841213740902869x84x12x13 TDI
70851213701002870x85x12x13 TDI
71861213703808971x86x12x13 TDI
72871213701002972x87x12x13 TDI
75901213701003075x90x12x13 TDI
793121370370887x93x12x13 TDI
79941213707771179x94x12x13 TDI
80951213701003280x95x12x13 TDI
81961213707876381x96x12x13 TDI
82971213702403782x97x12x13 TDI
83981213701614583x98x12x13 TDI
84991213707182084x99x12x13 TDI
851001213701003485x100x12x13 TDI
851051213740141285x105x12x13 TDI
871021213701614887x102x12x13 TDI
881031213740132488x103x12x13 TDI
891041213707752989x104x12x13 TDI
901051213701003690x105x12x13 TDI
941091213703915494x109x12x13 TDI
951101213701003795x110x12x13 TDI
961111213701615196x111x12x13 TDI
981131213707758698x113x12x13 TDI
991141213707745199x114x12x13 TDI
100115121310010039100x115x12x13 TDI
100120141510016189100x120x14x15 TDI
101116121310405859101x116x12x13 TDI
104119121310404764104x119x12x13 TDI
105120121310010040105x120x12x13 TDI
105125161710076668105x125x16x17 TDI
109124121310077537109x124x12x13 TDI
110125121310010041110x125x12x13 TDI
114129121310076490114x129x12x13 TDI
115130121310010042115x130x12x13 TDI
119139161710404792119x139x16x17 TDI
120140161710010044120x140x16x17 TDI
124144161710023445124x144x16x17 TDI
125145161710010045125x145x16x17 TDI
129149161710402027129x149x16x17 TDI
130145121310074076130x145x12x13 TDI
130150161710010047130x150x16x17 TDI
132152161710072534132x152x16x17 TDI
135155161710016154135x155x16x17 TDI
139159161710023422139x159x16x17 TDI
140155171810016195140x155x17x18 TDI
140160161710010050140x160x16x17 TDI
144164161710071312144x164x16x17 TDI
145165161710071629145x165x16x17 TDI
146166161710405413146x166x16x17 TDI
148168161710023488148x168x16x17 TDI
14916916710403024149x169x16x7 TDI
150170161710010054150x170x16x17 TDI
154174161710404766154x174x16x17 TDI
155175161710016157155x175x16x17 TDI
158178161710417920158x178x16x17 TDI
159179161710401256159x179x16x17 TDI
160180161710010056160x180x16x17 TDI
165185161710010057165x185x16x17 TDI
169189161710414468169x189x16x17 TDI
170190161710010059170x190x16x17 TDI
174194161710024446174x194x16x17 TDI
175195161710016160175x195x16x17 TDI
179199161710076562179x199x16x17 TDI
180200161710010061180x200x16x17 TDI
185205161710016163185x205x16x17 TDI
185215202115420161185x215x20x21 TDI
187207161710421316187x207x16x17 TDI
189209161710415047189x209x16x17 TDI
190210161710010062190x210x16x17 TDI
190214161710019656190x214x16x17 TDI
194214161710415711194x214x16x17 TDI
195215161710039901195x215x16x17 TDI
196216161710074884196x216x16x17 TDI
197217161710420134197x217x16x17 TDI
198218161710065035198x218x16x17 TDI
199219161710418408199x219x16x17 TDI
200220161710010063200x220x16x17 TDI
200230202115419790200x230x20x21 TDI
208228161710077921208x228x16x17 TDI
209229161710402059209x229x16x17 TDI
210230161710023032210x230x16x17 TDI
212232161710410090212x232x16x17 TDI
214234161710415305214x234x16x17 TDI
215235161710023193215x235x16x17 TDI
218238161710070217218x238x16x17 TDI
220240161710010067220x240x16x17 TDI
22524516710010068225x245x16x7 TDI
230250161710010069230x250x16x17 TDI
230260202115019659230x260x20x21 TDI
232252161710071384232x252x16x17 TDI
23525516710419336235x255x16x7 TDI
236256202115070503236x256x20x21 TDI
240260161710010070240x260x16x17 TDI
246266161710038673246x266x16x17 TDI
247267161710424100247x267x16x17 TDI
25027016710010072250x270x16x7 TDI
250280202115019661250x280x20x21 TDI
25127116710076563251x271x16x7 TDI
252272161710016166252x272x16x17 TDI
253273161710064253253x273x16x17 TDI
254274161710023679254x274x16x17 TDI
255275161710023186255x275x16x17 TDI
25727716710403386257x277x16x7 TDI
260280161710010073260x280x16x17 TDI
260290202115419839260x290x20x21 TDI
265285161710037367265x285x16x17 TDI
268288161710038055268x288x16x17 TDI
270290161710016169270x290x16x17 TDI
273293161710401896273x293x16x17 TDI
278298161710074656278x298x16x17 TDI
280300161710010075280x300x16x17 TDI
280300171810070936280x300x17x18 TDI
290310161710010076290x310x16x17 TDI
295315161710419906295x315x16x17 TDI
297317161710410510297x317x16x17 TDI
298318161710411095298x318x16x17 TDI
300320161710010077300x320x16x17 TDI
300330202115419704300x330x20x21 TDI
310330161710419852310x330x16x17 TDI
310340202115419729310x340x20x21 TDI
320350202115010078320x350x20x21 TDI
325355202115419803325x355x20x21 TDI
330350161710402851330x350x16x17 TDI
330360202115016172330x360x20x21 TDI
340360161710074658340x360x16x17 TDI
340370202115016174340x370x20x21 TDI
344374202115419482344x374x20x21 TDI
345375202115023034345x375x20x21 TDI
348378202115411491348x378x20x21 TDI
350380202115010079350x380x20x21 TDI
353373161710419836353x373x16x17 TDI
355385202115419722355x385x20x21 TDI
360380161710071223360x380x16x17 TDI
360385202115407023360x385x20x21 TDI
360390202115010080360x390x20x21 TDI
362392202115038674362x392x20x21 TDI
370400202115016177370x400x20x21 TDI
380410202115010081380x410x20x21 TDI
381420215071283381x4x20x21 TDI
390410161710402795390x410x16x17 TDI
390420202115072019390x420x20x21 TDI
395425202115070597395x425x20x21 TDI
397427202115420110397x427x20x21 TDI
40042016710019664400x420x16x7 TDI
400430202115010082400x430x20x21 TDI
405435202115077455405x435x20x21 TDI
410440202115038554410x440x20x21 TDI
415445202115010083415x445x20x21 TDI
420450202115010084420x450x20x21 TDI
425455202115419749425x455x20x21 TDI
425465252615419764425x465x25x26 TDI
430460202115023440430x460x20x21 TDI
435465202115074759435x465x20x21 TDI
440460161710401888440x460x16x17 TDI
440470202115016180440x470x20x21 TDI
445475202115039238445x475x20x21 TDI
448478202115403779448x478x20x21 TDI
448480202115411164448x480x20x21 TDI
450480202115010086450x480x20x21 TDI
459489202115070767459x489x20x21 TDI
460490202115071009460x490x20x21 TDI
468498202115072280468x498x20x21 TDI
470500202115419833470x500x20x21 TDI
472502202115038152472x502x20x21 TDI
472502202115419746472x502x20x21 TDI
480500161710401874480x500x16x17 TDI
480510202115010087480x510x20x21 TDI
5005402526,515010088500x540x25x26,5 TDI
5105502526,515419701510x550x25x26,5 TDI
5155552526,515078111515x555x25x26,5 TDI
5185582526,515070937518x558x25x26,5 TDI
5205502021,515419716520x550x20x21,5 TDI
5205602526,515039991520x560x25x26,5 TDI
5255652526,515037833525x565x25x26,5 TDI
5255652526,515419848525x565x25x26,5 TDI
5305602021,515076404530x560x20x21,5 TDI
5305702526,515038304530x570x25x26,5 TDI
5405802526,515419816540x580x25x26,5 TDI
5505902526,515010089550x590x25x26,5 TDI
5585982526,515075029558x598x25x26,5 TDI
5606002526,515010090560x600x25x26,5 TDI
5806202526,515419714580x620x25x26,5 TDI
5856252526,515419824585x625x25x26,5 TDI
5906302526,515419847590x630x25x26,5 TDI
6006402526,515010091600x640x25x26,5 TDI
6106502526,515419707610x650x25x26,5 TDI
6206401617,515419893620x640x16x17,5 TDI
6206602526,515419894620x660x25x26,5 TDI
6306702526,515419831630x670x25x26,5 TDI
6406702021515419791640x670x20x215 TDI
6506902526,515077717650x690x25x26,5 TDI
6556952526,515420822655x695x25x26,5 TDI
6607002526,515039886660x700x25x26,5 TDI
6617012526,515418812661x701x25x26,5 TDI
6807202526,515072952680x720x25x26,5 TDI
6907302526,515419908690x730x25x26,5 TDI
7007402526,515419844700x740x25x26,5 TDI
7207602526,515419780720x760x25x26,5 TDI
7407802526,515024607740x780x25x26,5 TDI
7407802526,515419856740x780x25x26,5 TDI
7607801617,510419896760x780x16x17,5 TDI
7808102021,515419777780x810x20x21,5 TDI
7808202526,515419734780x820x25x26,5 TDI
7908302526,515410437790x830x25x26,5 TDI
8008402526,515419865800x840x25x26,5 TDI
8488882526,515419859848x888x25x26,5 TDI
8508902526,515419795850x890x25x26,5 TDI
8609002526,515023556860x900x25x26,5 TDI
8809202526,515410129880x920x25x26,5 TDI
9009402526,515419723900x940x25x26,5 TDI
9029322021,515075426902x932x20x21,5 TDI
97010102526,515409227970x1010x25x26,5 TDI
98010202526,515419850980x1020x25x26,5 TDI
100010402526,5154197311000x1040x25x26,5 TDI
104010802526,5154197621040x1080x25x26,5 TDI
106011002526,5154197001060x1100x25x26,5 TDI
108011202526,5154197691080x1120x25x26,5 TDI
109011302526,5154198511090x1130x25x26,5 TDI
110011402526,5154197171100x1140x25x26,5 TDI
112011602526,5154199131120x1160x25x26,5 TDI
120012402526,5154198141200x1240x25x26,5 TDI
124012802526,5154198601240x1280x25x26,5 TDI
132013602526,5154197121320x1360x25x26,5 TDI
136014002526,5154198641360x1400x25x26,5 TDI
150015402526,5154197591500x1540x25x26,5 TDI
157016102526,5154197061570x1610x25x26,5 TDI
174017802526,5154197651740x1780x25x26,5 TDI
186019002526,5154198021860x1900x25x26,5 TDI
205020902526,5154197052050x2090x25x26,5 TDI
216022002526,5154197732160x2200x25x26,5 TDI
247025102526,5154199382470x2510x25x26,5 TDI
