TTX/S / Rod Seal
Штоковое уплотнение TTX/S для гидроцилиндров
TTX/S — штоковое уплотнение для экскаваторов и экскаваторов-погрузчиков, рассчитанное на повышенную скорость движения штока и работу в тяжелых гидравлических узлах.
Описание штокового уплотнения TTX/S
Профиль TTX/S специально разработан для гидроцилиндров строительной техники, прежде всего экскаваторов и экскаваторов-погрузчиков. Уплотнение работает по поверхности штока и удерживает рабочую жидкость при интенсивном возвратно-поступательном движении.
Основная конструктивная особенность TTX/S — более глубокая внутренняя зона между двумя динамическими губками. Такая геометрия помогает лучше удерживать смазочный слой, снижает трение и позволяет манжете работать на скорости до 1 м/с.
В условиях высокой скорости обычные штоковые манжеты могут перегреваться, быстрее изнашиваться и преждевременно выходить из строя. Исполнение TTX/S снижает эти риски и подходит для узлов, где важны ресурс, устойчивость к нагрузкам и стабильная работа гидроцилиндра.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 1 м/с | -35°C…+100°C | до 50 МПа / 500 bar | экскаваторы, экскаваторы-погрузчики, мобильная гидравлика |
Преимущества уплотнения TTX/S
- рассчитано на повышенную скорость движения штока до 1 м/с
- подходит для экскаваторов и экскаваторов-погрузчиков
- глубокая зона между губками помогает удерживать смазочный слой
- снижает трение и риск преждевременного износа манжеты
- устойчиво к высоким нагрузкам и тяжелым условиям эксплуатации
- антиэкструзионное кольцо защищает профиль при давлении и зазорах
Аналоги и взаимозаменяемость TTX/S
Профиль TTX/S подбирается как штоковое уплотнение для высоконагруженных гидроцилиндров при совпадении посадочных размеров, материала, давления, температуры и скорости движения штока. При замене важно учитывать рабочую скорость до 1 м/с и наличие антиэкструзионного кольца.
Фотографии и рендеры штоковое гидравлическое уплотнение TTX-S

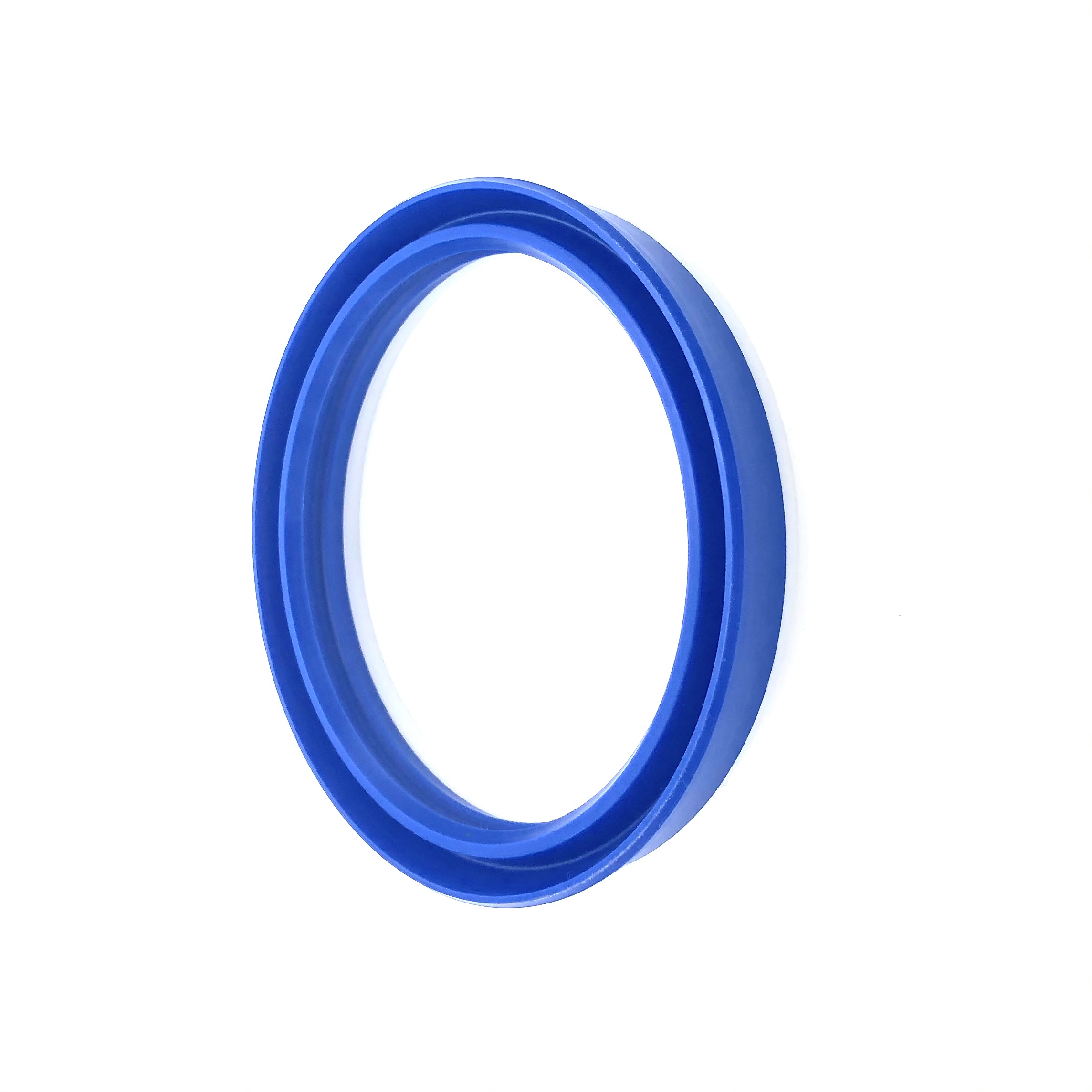

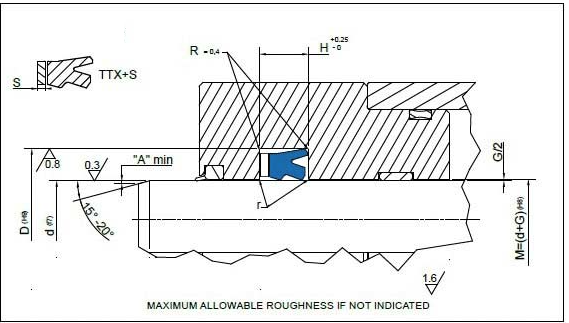

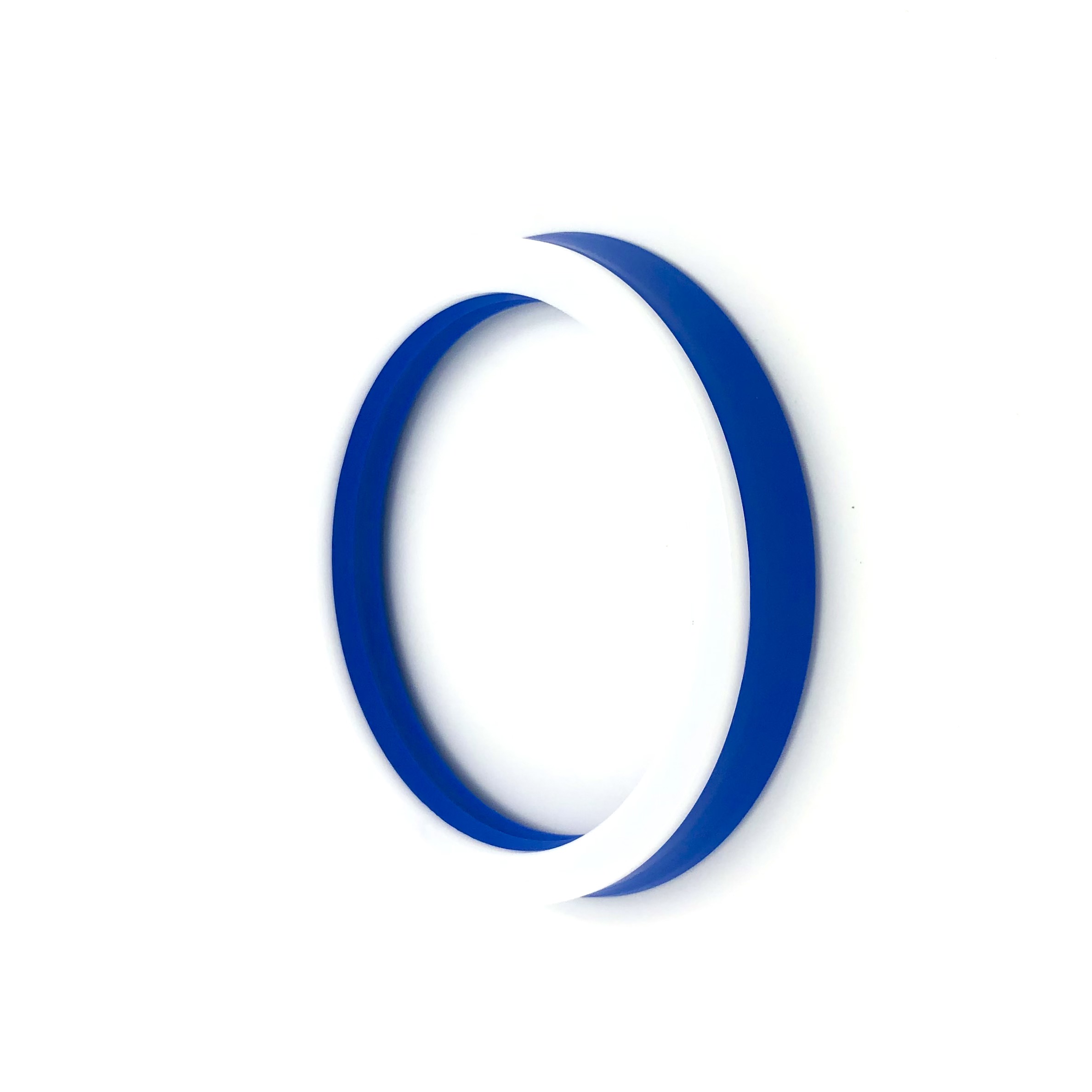

Фотографии и рендеры штокового гидравлического уплотнения TTX-S — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля TTX
Техническая таблица размеров
| d | D | H | H+S | Дополнительное обозначение | R1 | Полное наименование |
|---|---|---|---|---|---|---|
| 18 | 26 | 6,3 | 7,5 | TTX 1300 | 18-26-5,8 | 18x26x6,3 TTX |
| 20 | 28 | 6,3 | 7,5 | TTX 1300/1 | 20-28-5,8 | 20x28x6,3 TTX |
| 20 | 28 | 6 | 7,5 | TTX 1300/3 | 20-28-5 | 20x28x6 TTX |
| 22 | 32 | 8 | 9,7 | TTX 1300/2 | 22-32-7,5 | 22x32x8 TTX |
| 22,4 | 30 | 6 | 7,5 | TTX 1300/4 | 22,4-30-5 | 22,4x30x6 TTX |
| 25 | 33 | 6,3 | 7,5 | TTX 1301 | 25-33-5,8 | 25x33x6,3 TTX |
| 25 | 33 | 6 | 7,5 | TTX 1301/1 | 25-33-5 | 25x33x6 TTX |
| 25 | 33 | 7 | 8,7 | TTX 1301/2 | 25-33-6,3 | 25x33x7 TTX |
| 25 | 35 | 8 | 9,7 | TTX 1302 | 25-35-7,2 | 25x35x8 TTX |
| 28 | 36 | 6,3 | 7,5 | TTX 1302/1 | 28-36-5,8 | 28x36x6,3 TTX |
| 28 | 38 | 8 | 9,7 | TTX 1302/5 | 28-38-7,2 | 28x38x8 TTX |
| 30 | 38 | 6,3 | 7,5 | TTX 1302/2 | 30-38-5,8 | 30x38x6,3 TTX |
| 30 | 38 | 7 | 8,7 | TTX 1302/3 | 30-38-6,2 | 30x38x7 TTX |
| 30 | 38 | 9 | 10,7 | TTX 1302/4 | 30-38-8,2 | 30x38x9 TTX |
| 30 | 40 | 8 | 9,7 | TTX 1303 | 30-40-7,2 | 30x40x8 TTX |
| 30 | 40 | 7 | 8,7 | TTX 1303/1 | 30-40-6 | 30x40x7 TTX |
| 32 | 42 | 8 | 9,7 | TTX 1304 | 32-42-7,2 | 32x42x8 TTX |
| 32 | 40 | 8 | 9,7 | TTX 1304/1 | 32-40-7,2 | 32x40x8 TTX |
| 35 | 45 | 7 | 8,7 | TTX 1305/2 | 35-45-6 | 35x45x7 TTX |
| 35 | 45 | 8 | 9,7 | TTX 1305 | 35-45-7,2 | 35x45x8 TTX |
| 35 | 43 | 6,3 | 7,5 | TTX 1305/1 | 35-43-5,8 | 35x43x6,3 TTX |
| 36 | 44 | 6,3 | 7,5 | TTX 1306 | 36-44-5,8 | 36x44x6,3 TTX |
| 36 | 46 | 8 | 9,7 | TTX 1307 | 36-46-7,2 | 36x46x8 TTX |
| 40 | 48 | 6,3 | 7,5 | TTX 1307/1 | 40-48-5,8 | 40x48x6,3 TTX |
| 40 | 48 | 7 | 8,7 | TTX 1307/3 | 40-48-6,3 | 40x48x7 TTX |
| 40 | 50 | 7 | 8,7 | TTX 1307/2 | 40-50-6 | 40x50x7 TTX |
| 40 | 50 | 8 | 9,7 | TTX 1308 | 40-50-7,2 | 40x50x8 TTX |
| 45 | 53 | 8 | 9,7 | TTX 1308/1 | 45-53-7,2 | 45x53x8 TTX |
| 45 | 55 | 8 | 9,7 | TTX 1309 | 45-55-7,2 | 45x55x8 TTX |
| 45 | 55 | 7 | 8,7 | TTX 1309/1 | 45-55-6 | 45x55x7 TTX |
| 50 | 60 | 8 | 9,7 | TTX 1310 | 50-60-7,2 | 50x60x8 TTX |
| 50 | 60 | 7 | 8,7 | TTX 1310/1 | 50-60-6 | 50x60x7 TTX |
| 50 | 65 | 10,5 | 12,5 | TTX 1311 | 50-65-9,5 | 50x65x10,5 TTX |
| 50 | 65 | 11 | 14 | TTX 1311/1 | 50-65-10,2 | 50x65x11 TTX |
| 50 | 65 | 12,5 | 15,5 | TTX 1312 | 50-65-11,7 | 50x65x12,5 TTX |
| 53 | 63 | 7 | 8,7 | TTX 1312/3 | 53-63-6 | 53x63x7 TTX |
| 55 | 63 | 9 | 10,7 | TTX 1312/1 | 55-63-8,2 | 55x63x9 TTX |
| 55 | 65 | 8 | 9,7 | TTX 1312/2 | 55-65-7,2 | 55x65x8 TTX |
| 55 | 70 | 9,5 | 12,5 | TTX 1313 | 55-70-8,7 | 55x70x9,5 TTX |
| 56 | 71 | 12,5 | 15,5 | TTX 1313/1 | 56-71-11,7 | 56x71x12,5 TTX |
| 56 | 66 | 8 | 9,7 | TTX 1314 | 56-66-7,2 | 56x66x8 TTX |
| 60 | 68 | 8 | 9,7 | TTX 1314/1 | 60-68-7,2 | 60x68x8 TTX |
| 60 | 70 | 7 | 8,7 | TTX 1314/3 | 60-70-6 | 60x70x7 TTX |
| 60 | 70 | 8 | 9,7 | TTX 1314/2 | 60-70-7,2 | 60x70x8 TTX |
| 60 | 75 | 9,5 | 12,5 | TTX 1315 | 60-75-8,7 | 60x75x9,5 TTX |
| 60 | 75 | 12,5 | 15,5 | TTX 1316 | 60-75-11,7 | 60x75x12,5 TTX |
| 61 | 69 | 8 | 9,7 | TTX 1316/1 | 61-69-7,2 | 61x69x8 TTX |
| 63 | 78 | 9,5 | 12,5 | TTX 1317 | 63-78-8,7 | 63x78x9,5 TTX |
| 63 | 78 | 11 | 14 | TTX 1317/1 | 63-78-10,2 | 63x78x11 TTX |
| 63 | 78 | 12,5 | 15,5 | TTX 1318 | 63-78-11,7 | 63x78x12,5 TTX |
| 65 | 73 | 9 | 10,7 | TTX 1318/1 | 65-73-8,2 | 65x73x9 TTX |
| 65 | 77 | 9,5 | 12,5 | TTX 1318/2 | 65-77-8,7 | 65x77x9,5 TTX |
| 65 | 80 | 9,5 | 12,5 | TTX 1319 | 65-80-8,7 | 65x80x9,5 TTX |
| 65 | 80 | 12,5 | 15,5 | TTX 1320 | 65-80-11,7 | 65x80x12,5 TTX |
| 65 | 85 | 12,5 | 16 | TTX 1321 | 65-85-11,7 | 65x85x12,5 TTX |
| 68 | 76 | 8 | 9,7 | TTX 1321/1 | 68-76-7,2 | 68x76x8 TTX |
| 70 | 80 | 7 | 8,7 | TTX 1321/2 | 70-80-6 | 70x80x7 TTX |
| 70 | 80 | 8 | 9,7 | TTX 1322 | 70-80-7,2 | 70x80x8 TTX |
| 70 | 82 | 9,5 | 12,5 | TTX 1322/1 | 70-82-8,7 | 70x82x9,5 TTX |
| 70 | 85 | 9,5 | 12,5 | TTX 1323 | 70-85-8,7 | 70x85x9,5 TTX |
| 70 | 85 | 12,5 | 15,5 | TTX 1324 | 70-85-11,7 | 70x85x12,5 TTX |
| 70 | 90 | 12,5 | 16 | TTX 1325 | 70-90-11,7 | 70x90x12,5 TTX |
| 75 | 83 | 8 | 9,7 | TTX 1325/1 | 75-83-7,2 | 75x83x8 TTX |
| 75 | 85 | 7 | 8,7 | TTX 1325/3 | 75-85-6 | 75x85x7 TTX |
| 75 | 87 | 9,5 | 12,5 | TTX 1325/2 | 75-87-8,7 | 75x87x9,5 TTX |
| 75 | 90 | 9,5 | 12,5 | TTX 1326 | 75-90-8,7 | 75x90x9,5 TTX |
| 75 | 90 | 12,5 | 15,5 | TTX 1327 | 75-90-11,7 | 75x90x12,5 TTX |
| 75 | 95 | 12,5 | 16 | TTX 1328 | 75-95-11,7 | 75x95x12,5 TTX |
| 80 | 90 | 7 | 8,7 | TTX 1328/1 | 80-90-6 | 80x90x7 TTX |
| 80 | 90 | 8 | 9,7 | TTX 1329 | 80-90-7,2 | 80x90x8 TTX |
| 80 | 92 | 9,5 | 12,5 | TTX 1329/1 | 80-92-8,7 | 80x92x9,5 TTX |
| 80 | 95 | 9,5 | 12,5 | TTX 1330 | 80-95-8,7 | 80x95x9,5 TTX |
| 80 | 95 | 12,5 | 15,5 | TTX 1331 | 80-95-11,7 | 80x95x12,5 TTX |
| 85 | 93 | 9 | 10,7 | TTX 1332/1 | 85-93-8,2 | 85x93x9 TTX |
| 85 | 95 | 9,5 | 12,5 | TTX 1332 | 85-95-8,7 | 85x95x9,5 TTX |
| 85 | 97 | 9,5 | 12,5 | TTX 1332/2 | 85-97-8,7 | 85x97x9,5 TTX |
| 85 | 100 | 9,5 | 12,5 | TTX 1333 | 85-100-8,7 | 85x100x9,5 TTX |
| 85 | 100 | 12,5 | 15,5 | TTX 1334 | 85-100-11,7 | 85x100x12,5 TTX |
| 85 | 105 | 12,5 | 16 | TTX 1335 | 85-105-11,7 | 85x105x12,5 TTX |
| 90 | 98 | 8 | 9,7 | TTX 1335/2 | 90-98-7,2 | 90x98x8 TTX |
| 90 | 102 | 9,5 | 12,5 | TTX 1335/1 | 90-102-8,7 | 90x102x9,5 TTX |
| 90 | 105 | 9,5 | 12,5 | TTX 1336 | 90-105-8,7 | 90x105x9,5 TTX |
| 90 | 105 | 12,5 | 15,5 | TTX 1337 | 90-105-11,7 | 90x105x12,5 TTX |
| 90 | 110 | 12,5 | 16 | TTX 1338 | 90-110-11,7 | 90x110x12,5 TTX |
| 95 | 110 | 12,5 | 15,5 | TTX 1339 | 95-110-11,7 | 95x110x12,5 TTX |
| 95 | 115 | 12,5 | 16 | TTX 1340 | 95-115-11,7 | 95x115x12,5 TTX |
| 100 | 115 | 9,5 | 12,5 | TTX 1341 | 100-115-8,7 | 100x115x9,5 TTX |
| 100 | 115 | 12,5 | 15,5 | TTX 1341/1 | 100-115-11,3 | 100x115x12,5 TTX |
| 100 | 120 | 16 | 19,5 | TTX 1341/2 | 100-120-15,2 | 100x120x16 TTX |
| 100 | 120 | 12,5 | 16 | TTX 1342 | 100-120-11,7 | 100x120x12,5 TTX |
| 105 | 113 | 8 | 9,7 | TTX 1342/1 | 105-113-7,2 | 105x113x8 TTX |
| 105 | 113 | 9 | 10,7 | TTX 1342/2 | 105-113-8,2 | 105x113x9 TTX |
| 105 | 125 | 12,5 | 16 | TTX 1343 | 105-125-11,7 | 105x125x12,5 TTX |
| 105 | 125 | 16 | 19,5 | TTX 1344 | 105-125-15,2 | 105x125x16 TTX |
| 107 | 115 | 9 | 10,7 | TTX 1344/1 | 107-115-8 | 107x115x9 TTX |
| 110 | 120 | 11 | 14 | TTX 1344/2 | 110-120-10,2 | 110x120x11 TTX |
| 110 | 125 | 9,5 | 12,5 | TTX 1345 | 110-125-8,7 | 110x125x9,5 TTX |
| 110 | 125 | 12,5 | 15,5 | TTX 1345/1 | 110-125-11,3 | 110x125x12,5 TTX |
| 110 | 130 | 12,5 | 16 | TTX 1346 | 110-130-11,7 | 110x130x12,5 TTX |
| 110 | 130 | 16 | 19,5 | TTX 1347 | 110-130-15,2 | 110x130x16 TTX |
| 112 | 125 | 10 | 11,7 | TTX 1347/2 | 112-125-9 | 112x125x10 TTX |
| 120 | 128 | 8 | 9,7 | TTX 1347/1 | 120-128-7,2 | 120x128x8 TTX |
| 120 | 140 | 12,5 | 16 | TTX 1348 | 120-140-11,7 | 120x140x12,5 TTX |
| 120 | 140 | 16 | 19,5 | TTX 1348/1 | 120-140-15,2 | 120x140x16 TTX |
| 125 | 133 | 9 | 10,7 | TTX 1348/2 | 125-133-8,2 | 125x133x9 TTX |
| 125 | 145 | 16 | 19,5 | TTX 1348/3 | 125-145-15,2 | 125x145x16 TTX |
| 130 | 150 | 12,5 | 16 | TTX 1349 | 130-150-11,7 | 130x150x12,5 TTX |
| 130 | 150 | 16 | 19,5 | TTX 1350 | 130-150-15,2 | 130x150x16 TTX |
| 136 | 150 | 10 | 11,7 | TTX 1350/6 | 136-150-9 | 136x150x10 TTX |
| 140 | 148 | 8 | 9,7 | TTX 1350/1 | 140-148-7,2 | 140x148x8 TTX |
| 140 | 160 | 16 | 19,5 | TTX 1350/2 | 140-160-15,2 | 140x160x16 TTX |
| 150 | 170 | 16 | 19,5 | TTX 1350/8 | 150-170-15,2 | 150x170x16 TTX |
| 160 | 180 | 16 | 19,5 | TTX 1350/3 | 160-180-15,2 | 160x180x16 TTX |
| 170 | 180 | 11 | 14 | TTX 1350/4 | 170-180-10 | 170x180x11 TTX |
| 180 | 200 | 16 | 19,5 | TTX 1350/7 | 180-200-15,2 | 180x200x16 TTX |
| 190 | 215 | 16 | 19,5 | TTX 1350/5 | 190-215-15 | 190x215x16 TTX |
| 200 | 220 | 12,5 | 16 | TTX 1351 | 200-220-11,7 | 200x220x12,5 TTX |
| 200 | 220 | 16 | 19,5 | TTX 1351/1 | 200-220-15,2 | 200x220x16 TTX |
| 280 | 300 | 12,5 | 16 | TTX 1352 | 280-300-11,7 | 280x300x12,5 TTX |
