Пневматическое комбинированное уплотнение / грязесъёмник NIPSL SF
NIPSL SF — комбинированное пневматическое штоковое уплотнение, которое объединяет функцию манжеты и грязесъёмника, удерживает давление воздуха и защищает внутреннюю полость цилиндра от пыли, влаги и абразивных загрязнений.

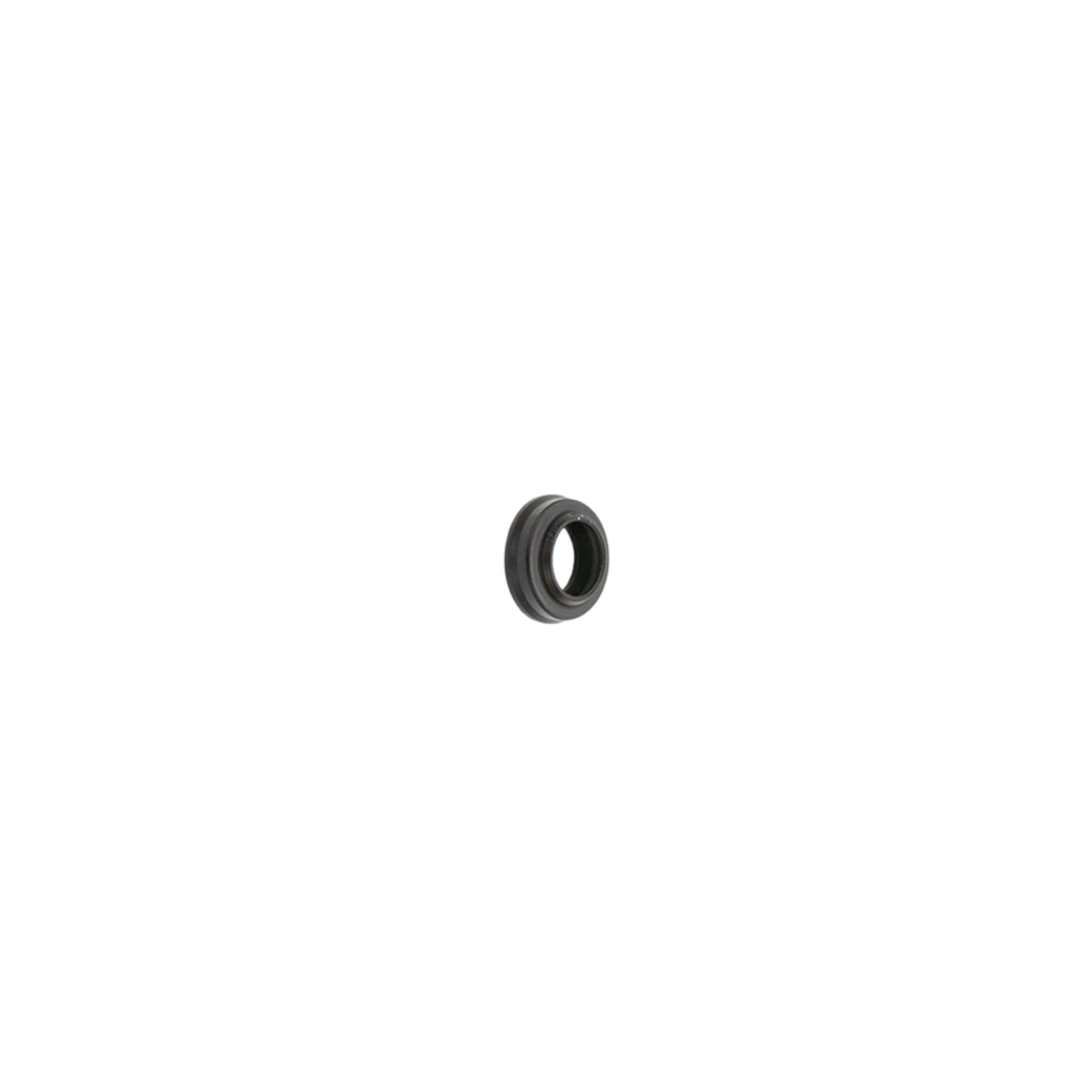

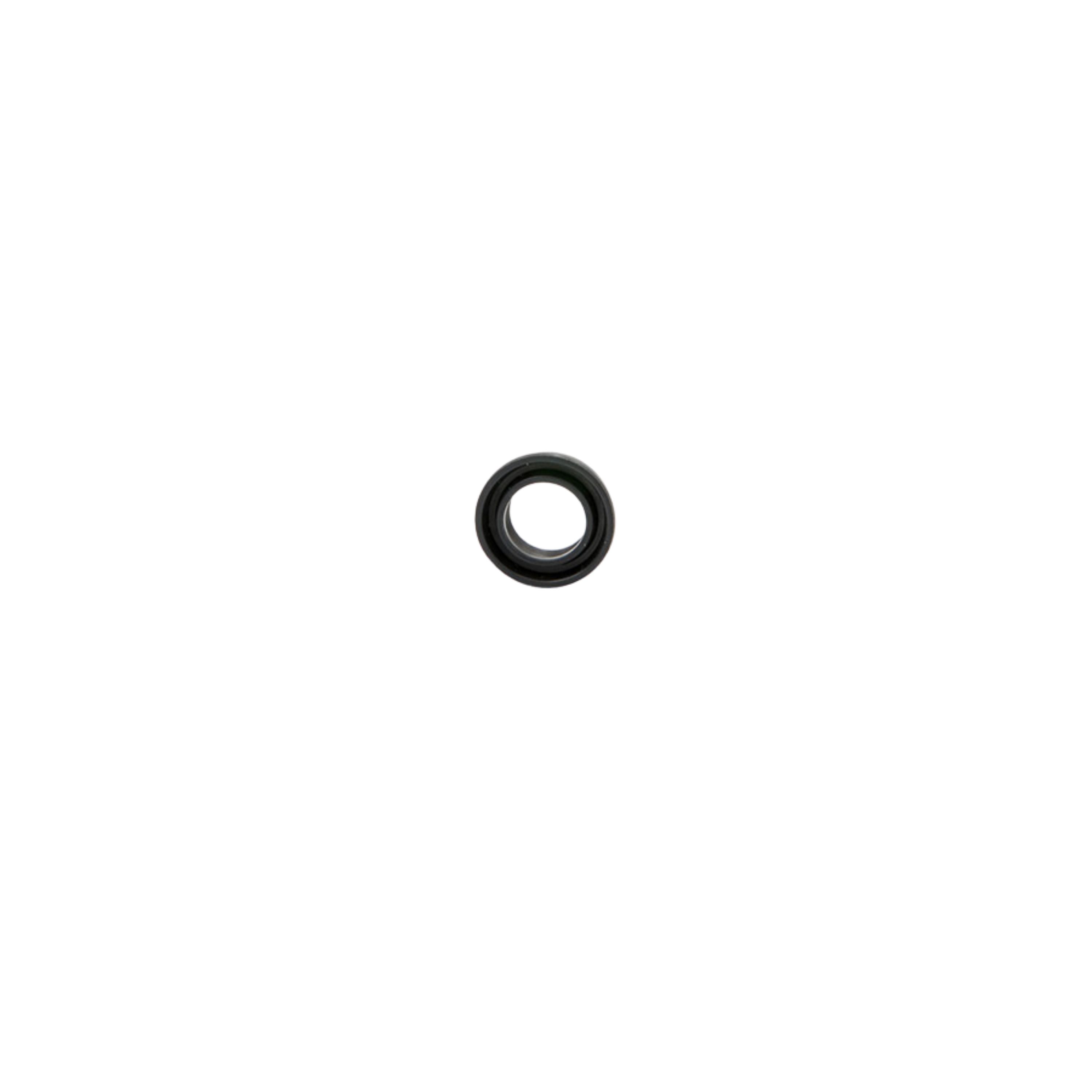

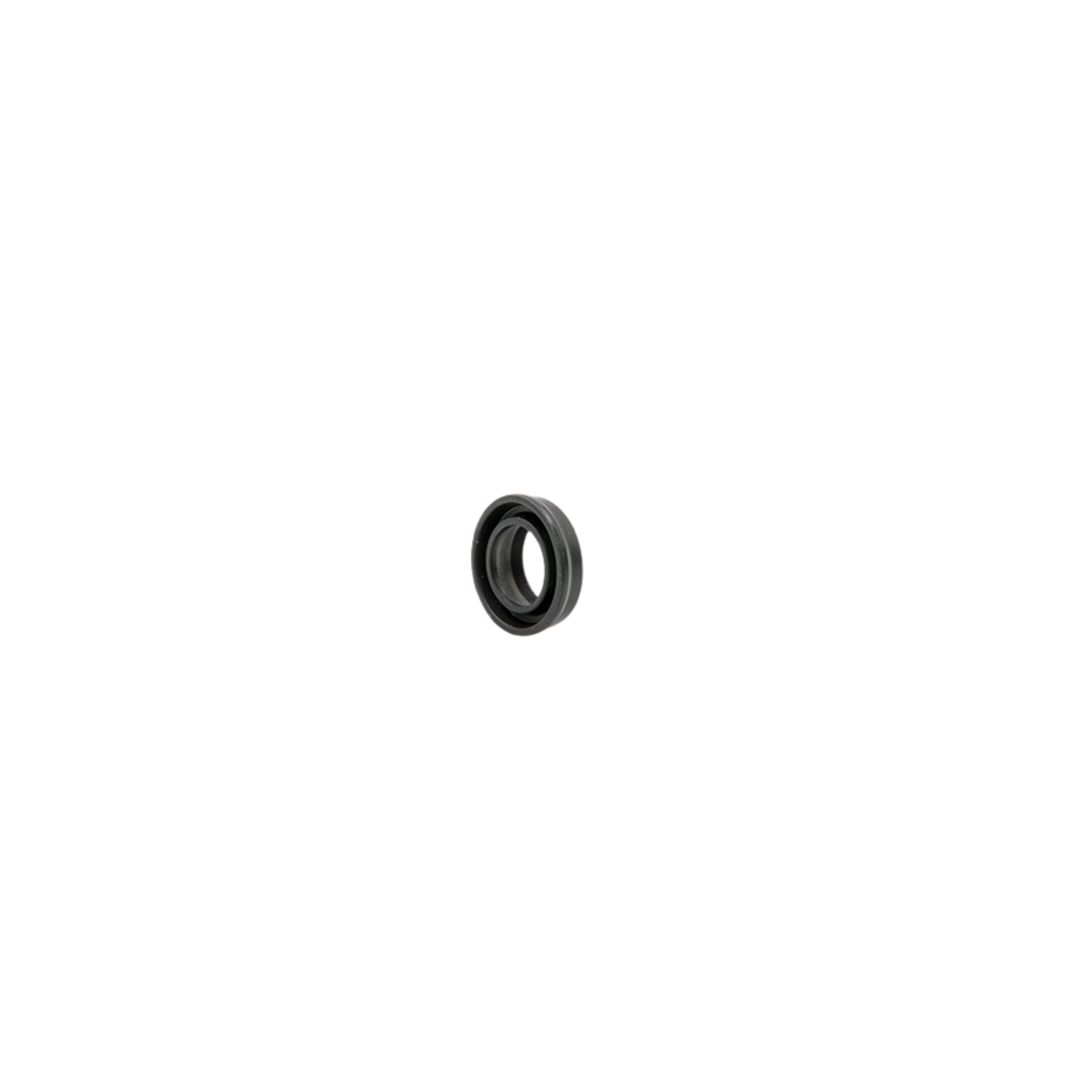

Описание уплотнения NIPSL SF
Пневматическое уплотнение NIPSL SF применяется в штоковых узлах пневмоцилиндров, где требуется одновременно обеспечить герметизацию и защиту рабочей зоны от внешних загрязнений. Один профиль выполняет функции штоковой манжеты и грязесъёмника, помогая уменьшить количество отдельных деталей в узле.

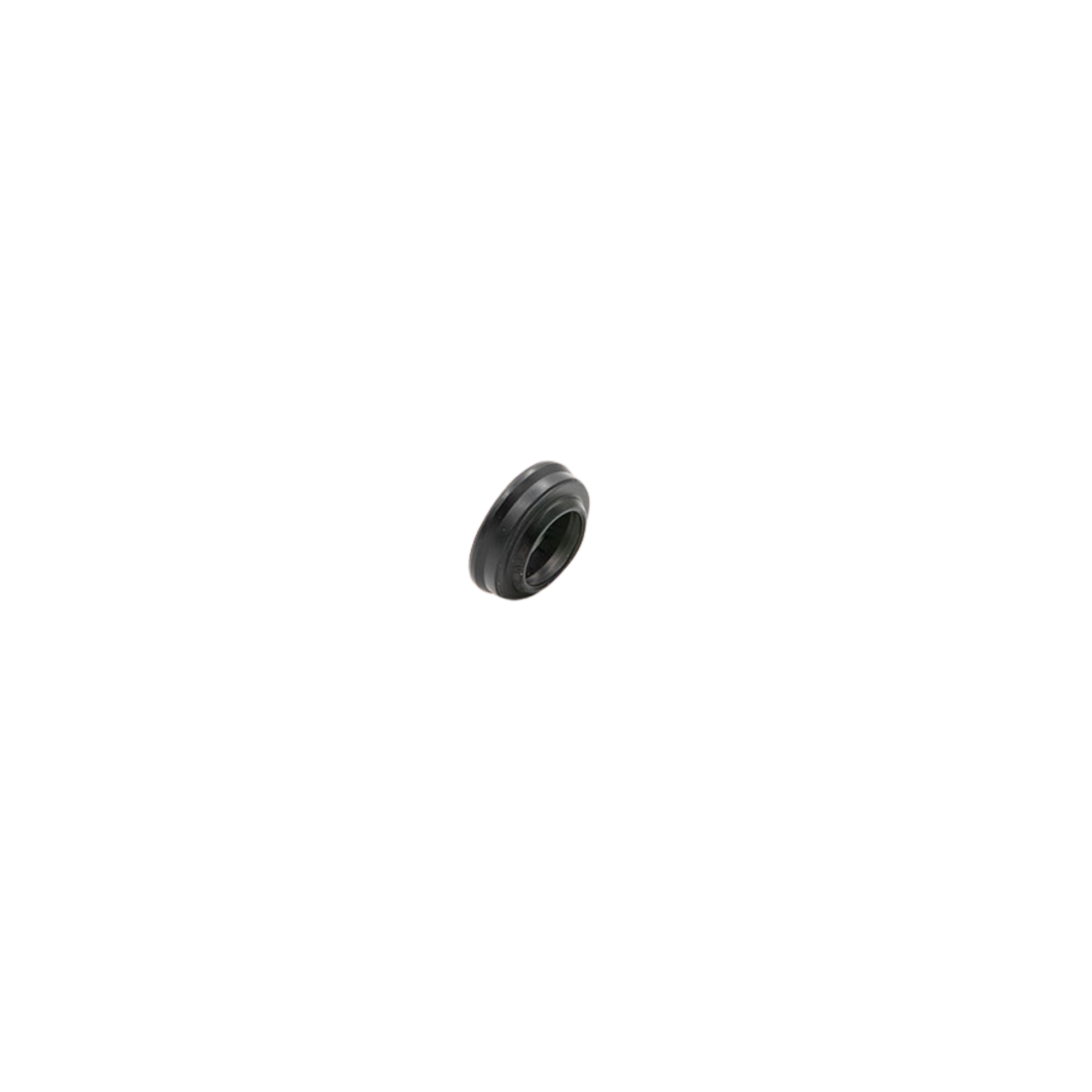

Асимметричная геометрия рабочих кромок обеспечивает стабильный контакт со штоком при возвратно-поступательном движении. Уплотнительная часть удерживает давление воздуха, а внешняя кромка очищает поверхность штока перед входом в цилиндр.
Такая конструкция особенно полезна для стандартных пневматических цилиндров, промышленной автоматики и компактных приводов, где важно сохранить герметичность, снизить риск попадания пыли и не усложнять посадочное место отдельным грязесъёмником.
NIPSL SF может изготавливаться из NBR и Viton / FKM. NBR подходит для стандартных пневматических систем со сжатым воздухом, а FKM применяют при повышенной температуре, воздействии масел или более сложных рабочих средах.
При подборе NIPSL SF важно учитывать размеры d × D × H, материал исполнения, давление, скорость, температуру, состояние поверхности штока, посадочную канавку и уровень загрязнения внешней среды. Неправильно подобранное комбинированное уплотнение может привести к утечке воздуха, повышенному трению или попаданию загрязнений внутрь цилиндра.
Технические характеристики NIPSL SF
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -20°C…+100°C | до 1 МПа / 10 bar | стандартные пневматические цилиндры, штоковые узлы, сжатый воздух, промышленная автоматика |
| FKM / Viton | до 1 м/с | -20°C…+200°C | до 1 МПа / 10 bar | пневмосистемы с повышенной температурой, маслами, специальными средами и требованиями к химической стойкости |
Преимущества уплотнения NIPSL SF
- совмещает штоковое уплотнение и грязесъёмник в одном профиле
- помогает снизить количество компонентов в пневматическом узле
- асимметричные кромки обеспечивают стабильную герметизацию штока
- грязесъёмная часть защищает цилиндр от пыли и абразивных частиц
- варианты NBR и FKM позволяют подобрать материал под температуру и рабочую среду
- подходит для стандартных пневматических цилиндров и промышленной автоматики
- удобно для компактных узлов, где нежелательно ставить отдельный грязесъёмник
Аналоги и взаимозаменяемость NIPSL SF
NIPSL SF подбирается как комбинированное пневматическое штоковое уплотнение с функцией грязесъёмника при совпадении посадочных размеров, материала, давления, скорости и температурного режима. При замене важно учитывать асимметричную геометрию профиля, совмещённую функцию герметизации и очистки штока, а также требования к защите цилиндра от загрязнений.
