Пневматическое уплотнение AIRZET PR
AIRZET PR — лабиринтное уплотнение двойного действия для высокоскоростных пневматических цилиндров и клапанов.
Описание AIRZET PR
AIRZET PR изготовлено из нитрильного каучука NBR 80 Shore A и применяется для герметизации штока пневматических цилиндров. Благодаря компактной конструкции может использоваться также в пневматических клапанах.
Профиль имеет центральную динамическую канавку и два уплотнительных выступа, формируя лабиринтную систему уплотнения. Это снижает утечки воздуха и повышает стабильность работы при высоких скоростях перемещения.
Симметричная форма облегчает монтаж и обеспечивает равномерную работу в обоих направлениях. Уплотнение отличается высокой эластичностью и эффективной работой даже при низком давлении.
Технические характеристики
| Материал | Скорость | Температура | Давление |
|---|---|---|---|
| EPDM | 1 м/с | -40°C…+160°C | 1 bar |
| NBR | 1 м/с | -20°C…+100°C | 1.2 bar |
| PU | 1 м/с | -30°C…+80°C | 1 bar |
| FKM (Viton) | 1 м/с | -20°C…+200°C | 1 bar |
Преимущества AIRZET PR
- лабиринтная конструкция снижает утечки
- работает при высокой скорости до 1 м/с
- двустороннее действие
- простая установка благодаря симметрии
- подходит для цилиндров и пневмоклапанов
Аналоги и взаимозаменяемость
AIRZET PR подбирается как лабиринтное уплотнение при совпадении размеров и рабочих условий.

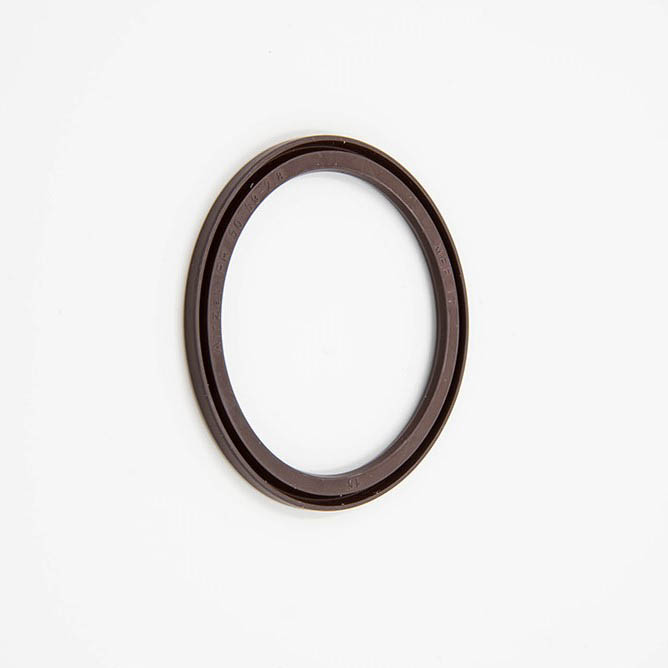

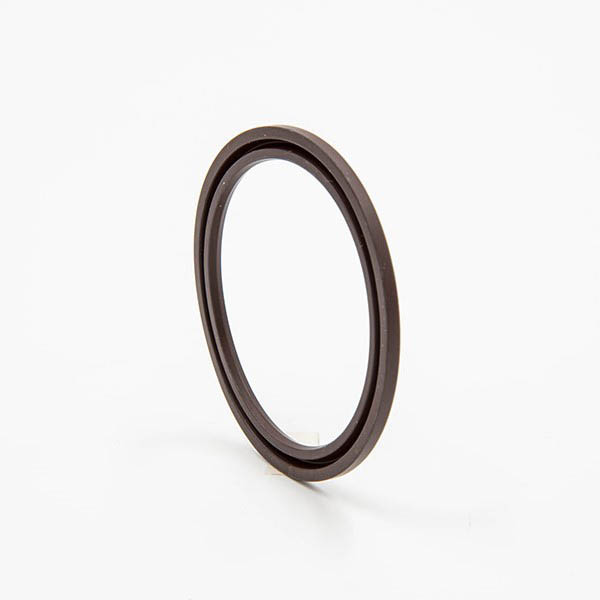

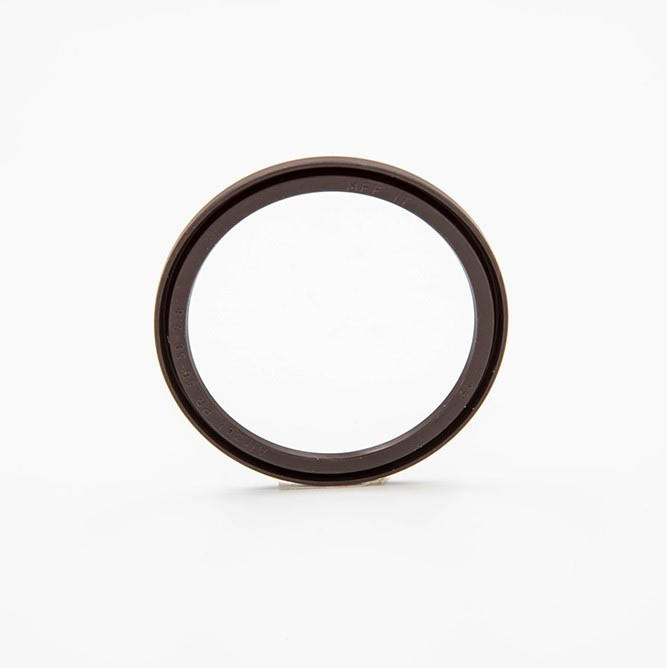

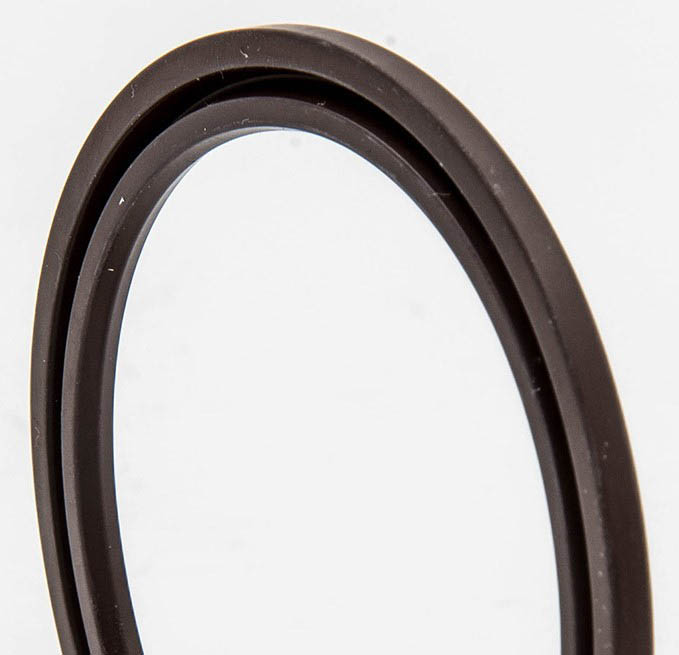

Визуальная схема и геометрия профиля AIRZET PR
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения AIRZET PR для подбора размеров и сравнения с аналогами.
Размеры профиля AIRZET-PR
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 6 | 13 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017399 | 6x13x2,5x2,3x3,5x1,2 AIRZET-PR |
| 8 | 15 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017400 | 8x15x2,5x2,3x3,5x1,2 AIRZET-PR |
| 10 | 17 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017401 | 10x17x2,5x2,3x3,5x1,2 AIRZET-PR |
| 12 | 19 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017996 | 12x19x2,5x2,3x3,5x1,2 AIRZET-PR |
| 15 | 22 | 2,5 | 2,3 | 3,5 | 5 | 1,2 | 49017905 | 15x22x2,5x2,3x3,5x5x1,2 AIRZET-PR |
| 16 | 25 | 3 | 2,8 | 4,5 | 2,2 | — | 49017904 | 16x25x3x2,8x4,5x2,2 AIRZET-PR |
| 29 | 3 | 2,8 | 4,5 | 2,2 | 20 | — | 49017906 | 29x3x2,8x4,5x2,2x20 AIRZET-PR |
| 25 | 34 | 3 | 2,8 | 4,5 | 2,2 | — | 523067 | 25x34x3x2,8x4,5x2,2 AIRZET-PR |
| 30 | 39 | 3 | 2,8 | 4,5 | 2,2 | — | 523068 | 30x39x3x2,8x4,5x2,2 AIRZET-PR |
| 40 | 49 | 3 | 2,8 | 4,5 | 2,2 | — | 49017968 | 40x49x3x2,8x4,5x2,2 AIRZET-PR |
| 42 | 51 | 3 | 2,8 | 4,5 | 2,2 | — | 523072 | 42x51x3x2,8x4,5x2,2 AIRZET-PR |
| 50 | 59 | 3 | 2,8 | 4,5 | 2,2 | — | 523073 | 50x59x3x2,8x4,5x2,2 AIRZET-PR |
