Штоковое уплотнение / манжета SAM/SAL/EDBRO для телескопических цилиндров
SAM/SAL/EDBRO — трёхсоставное штоковое гидравлическое уплотнение и манжета штока одностороннего действия для телескопических гидроцилиндров EDBRO, самосвальной техники и мобильной гидравлики с повышенными нагрузками.
Описание штокового уплотнения SAM/SAL/EDBRO
Штоковое уплотнение SAM/SAL/EDBRO применяется в телескопических гидроцилиндрах EDBRO и аналогичных выдвижных цилиндрах самосвальной техники. Профиль предназначен для герметизации штока или телескопической секции при одностороннем действии давления.

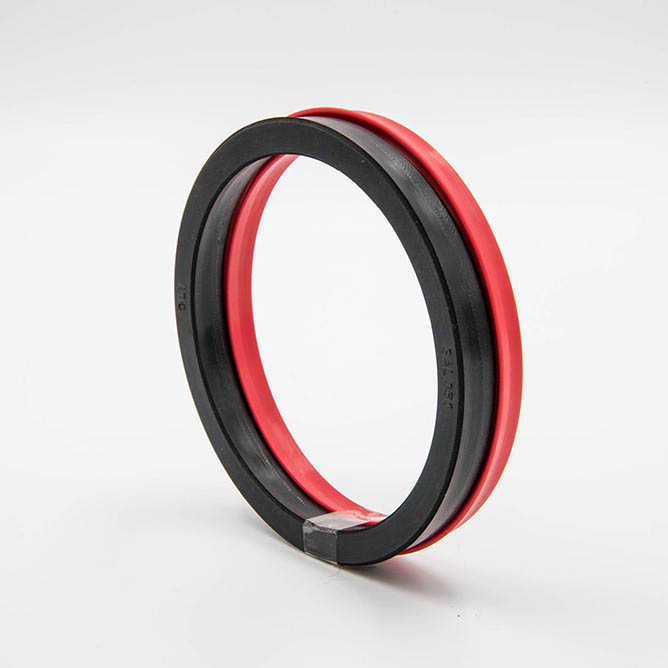

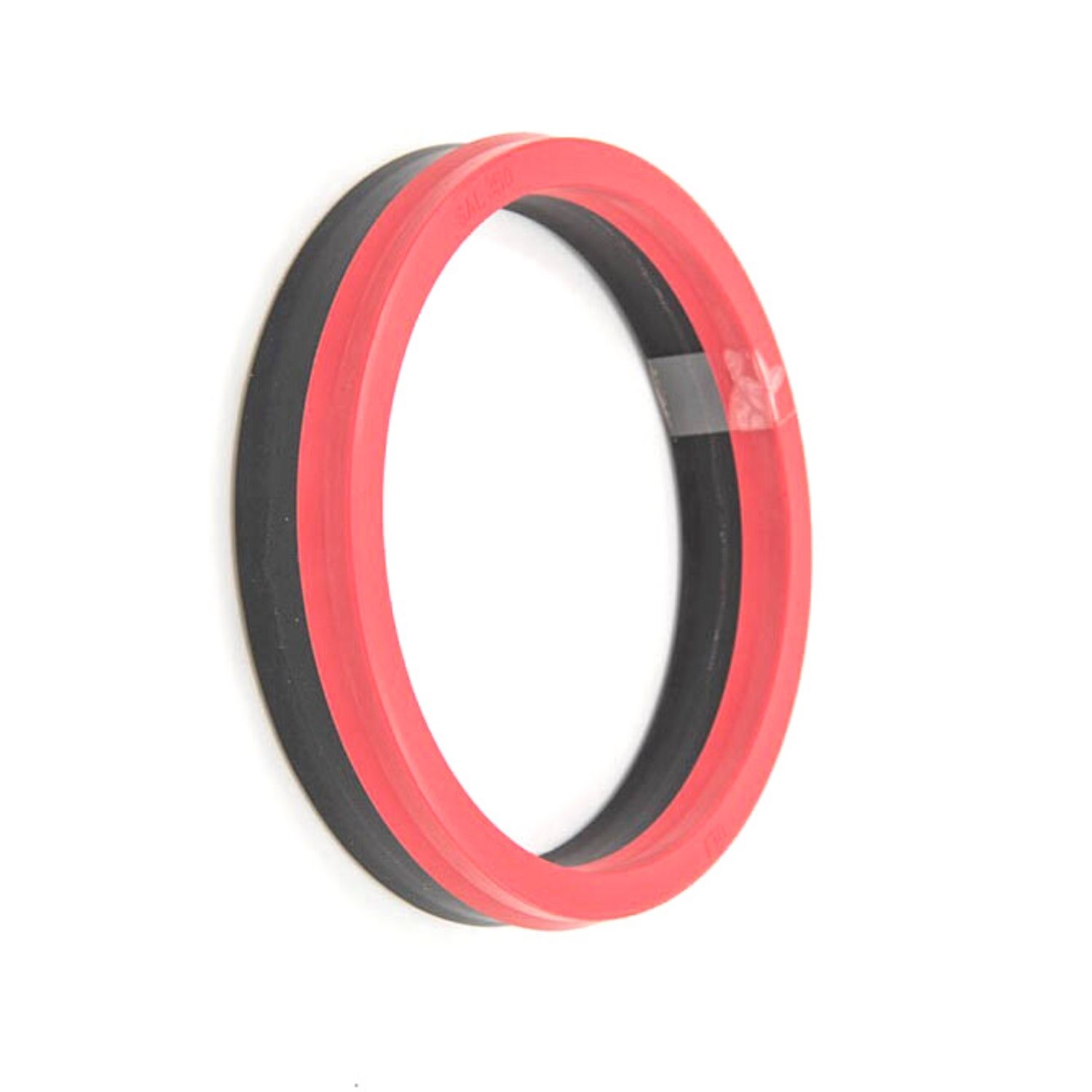

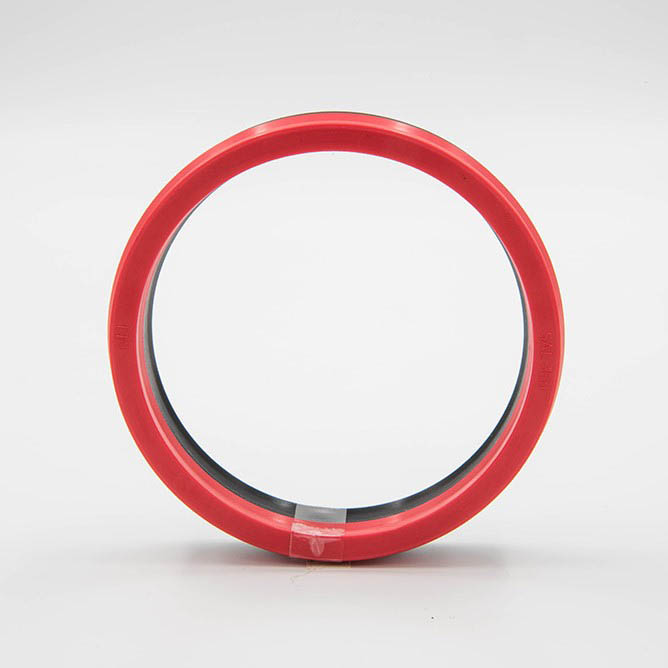

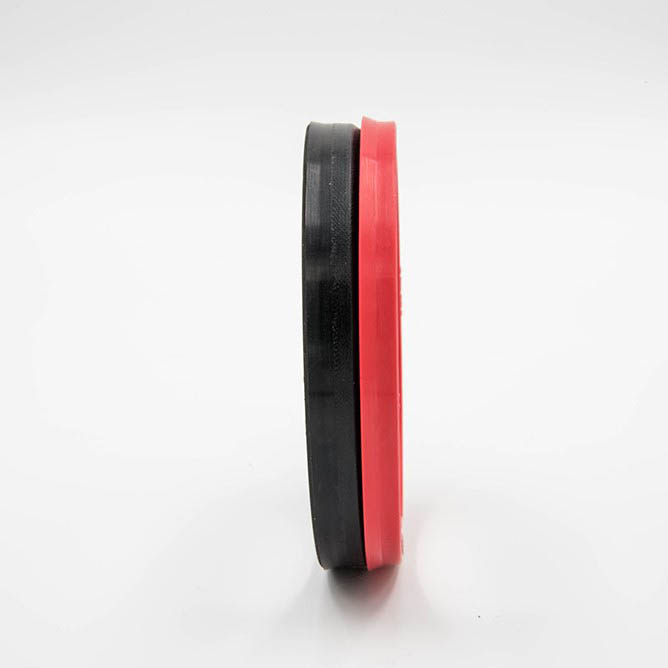

Конструкция SAM/SAL/EDBRO состоит из трёх элементов: уплотнительной части из прорезиненной ткани, эластомерного элемента и опорной части из POM. Такое сочетание помогает удерживать форму профиля, стабилизировать манжету в посадочной канавке и снижать риск выдавливания материала в рабочий зазор.
Резинотканевая часть хорошо подходит для тяжёлой мобильной гидравлики, где уплотнение работает при переменных нагрузках, загрязнении, вибрациях и повышенном износе. Опорный элемент из POM поддерживает профиль и помогает сохранять рабочую геометрию при давлении до 40 МПа / 400 bar.
Основная область применения SAM/SAL/EDBRO — телескопические цилиндры EDBRO, самосвальные кузова, выдвижные гидроцилиндры и мобильная техника, где требуется надёжная герметичность, компактная посадка и устойчивость к тяжёлым условиям эксплуатации.

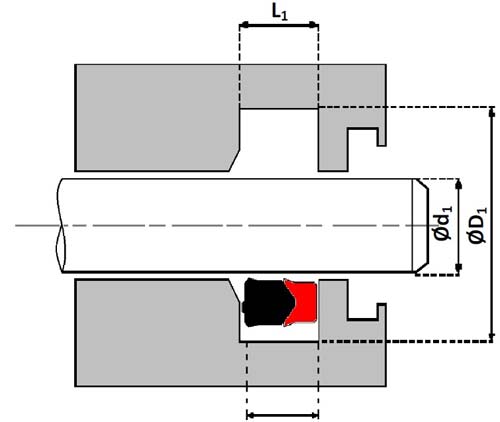

При подборе SAM/SAL/EDBRO важно учитывать размеры d × D × H, посадочную канавку, материал NBR / Fabric / POM, давление, температуру, скорость, состояние поверхности штока или секции и конструкцию конкретного цилиндра. Неправильно подобранная штоковая манжета может привести к течи, ускоренному износу или повреждению телескопического узла.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric / POM | до 0.5 м/с | -30°C…+100°C | до 40 МПа / 400 bar | телескопические цилиндры EDBRO, самосвальная техника, выдвижные гидроцилиндры, мобильная гидравлика |
Преимущества уплотнения SAM/SAL/EDBRO
- специализированная штоковая манжета для телескопических цилиндров EDBRO
- трёхсоставная конструкция повышает стабильность профиля в посадочной канавке
- прорезиненная ткань хорошо работает в тяжёлой мобильной гидравлике
- опорный элемент из POM снижает риск экструзии при рабочем давлении
- подходит для самосвальной техники и выдвижных гидроцилиндров
- обеспечивает герметичность при одностороннем действии давления
- рассчитано на переменные нагрузки, загрязнение и эксплуатацию в тяжёлых условиях
Аналоги и взаимозаменяемость SAM/SAL/EDBRO
Штоковое уплотнение SAM/SAL/EDBRO подбирается как специализированная трёхсоставная манжета штока для телескопических цилиндров при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать конструкцию из трёх элементов, наличие опорной части из POM и применение в цилиндрах EDBRO.
