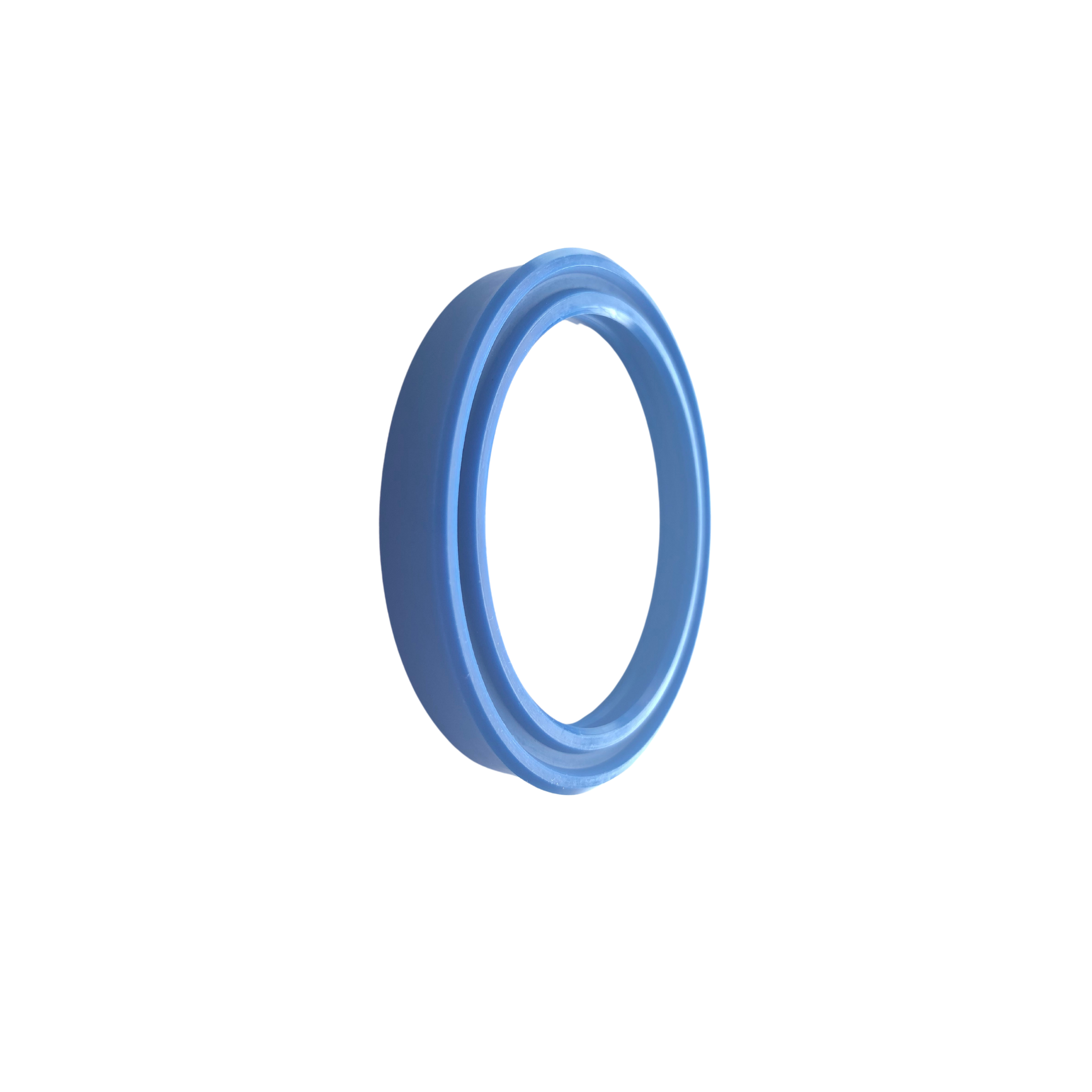

Штоковое уплотнение / манжета TTS-L/AI для гидроцилиндров
TTS-L/AI — усиленное штоковое гидравлическое уплотнение и манжета штока с дополнительной динамической кромкой и антиэкструзионным кольцом, предназначенная для стабильной герметизации, снижения трения и защиты профиля от выдавливания в тяжелых режимах работы гидроцилиндра.
Описание штокового уплотнения TTS-L/AI
Штоковое уплотнение TTS-L/AI применяется в гидравлических цилиндрах, где одновременно важны стабильная герметизация штока, плавное движение и защита манжеты от выдавливания в зазор. Профиль устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
Конструкция TTS-L/AI основана на профиле TTS-L и сохраняет его преимущество — дополнительную динамическую кромку. Такая гидравлическая манжета формирует второй уплотняющий контур, помогает удерживать масляную пленку между кромками и снижает трение при движении штока.
Исполнение AI добавляет антиэкструзионное кольцо из жесткого материала POM. Оно воспринимает нагрузку в зоне зазора и препятствует выдавливанию полиуретановой части уплотнения при повышенном давлении, пульсациях, гидравлических ударах и увеличенных монтажных зазорах.
Благодаря сочетанию двойной рабочей кромки и защитного кольца уплотнительная манжета TTS-L/AI подходит для узлов с высоким трением, телескопических цилиндров, погрузочных платформ, мобильной гидравлики и оборудования, где обычные штоковые манжеты могут быстрее терять форму или ресурс.
При подборе TTS-L/AI важно учитывать размеры d × D × H, давление, температуру, рабочую жидкость, состояние поверхности штока, величину зазора и требования к плавности хода. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | телескопические цилиндры, погрузочные платформы, мобильная и промышленная гидравлика |
Преимущества уплотнения TTS-L/AI
- усиленная штоковая манжета с двойной уплотнительной кромкой
- дополнительная динамическая кромка повышает стабильность герметизации штока
- масляная пленка между кромками помогает снизить трение и износ
- антиэкструзионное кольцо защищает манжету от выдавливания в зазор
- подходит для высокого давления, пульсаций и увеличенных монтажных зазоров
- снижает риск повреждения рабочей кромки при тяжелых режимах работы
- увеличивает ресурс штокового уплотнительного узла в нагруженных гидроцилиндрах
Аналоги и взаимозаменяемость TTS-L/AI
Штоковое уплотнение TTS-L/AI подбирается как усиленная манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать наличие дополнительной динамической кромки, антиэкструзионного кольца, рабочие зазоры в узле и требования к плавности движения штока.
