Штоковое уплотнение / манжета TTH для гидроцилиндров
TTH — компактное штоковое гидравлическое уплотнение и полиуретановая манжета штока, разработанная для строительной, землеройной техники, экскаваторов, кранов и стандартных гидроцилиндров, где важны надежная герметизация, компактная посадка и устойчивость к износу.
Описание штокового уплотнения TTH
Штоковое уплотнение TTH применяется для динамической герметизации гидроцилиндров, работающих в строительной, землеройной, грузоподъемной и промышленной технике. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
Профиль TTH хорошо подходит для экскаваторов, промышленных транспортных средств, грузоподъемных кранов и стандартных гидроцилиндров, где требуется компактное уплотнение штока с устойчивым контактом рабочей кромки. Такая гидравлическая манжета помогает удерживать рабочую жидкость внутри цилиндра и снижает риск утечек в зоне выхода штока.
Уплотнение изготавливается из полиуретана PU, который сочетает высокий модуль упругости, низкую остаточную деформацию и хорошую стойкость к истиранию. Благодаря этому штоковая манжета TTH сохраняет рабочую форму, стабильно прижимается к штоку и поддерживает герметичность при длительной эксплуатации.

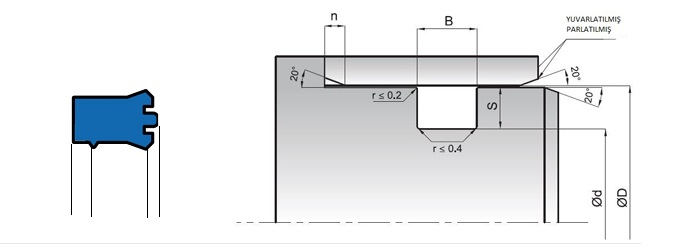

Главная особенность TTH — компактный трехгубочный профиль. Такая геометрия улучшает рабочие характеристики манжеты, повышает надежность уплотнения и помогает удерживать рабочую жидкость даже в условиях загрязнений, вибраций и переменных нагрузок, характерных для строительной техники.
При подборе TTH важно учитывать размеры d × D × H, давление, температуру, рабочую жидкость, состояние поверхности штока, посадочную канавку и величину рабочего зазора. Неправильно подобранное уплотнение штока может привести к ускоренному износу манжеты, повышенному трению или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / полиуретан | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | экскаваторы, землеройные машины, строительная техника, промышленные транспортные средства, стандартные гидроцилиндры, грузоподъемные краны |
Преимущества уплотнения TTH
- компактная штоковая манжета для строительной и землеройной техники
- трехгубочный профиль повышает надежность герметизации штока
- подходит для стандартных посадочных канавок гидроцилиндров
- полиуретан PU обеспечивает устойчивость к истиранию и динамическим нагрузкам
- хорошая стойкость к экструзии при давлении до 40 МПа
- низкая остаточная деформация помогает сохранить форму рабочей кромки
- снижает риск утечек рабочей жидкости в зоне штока гидроцилиндра
Аналоги и взаимозаменяемость TTH
Штоковое уплотнение TTH подбирается как компактная полиуретановая манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать трехгубочную геометрию профиля, рабочий зазор, состояние поверхности штока и характер нагрузок в гидроцилиндре.
