K31 / Rod Seal
Штоковое уплотнение K31 для гидроцилиндров
K31 — высоконагруженное штоковое уплотнение Kastas для гидроцилиндров, где классические воротниковые манжеты уже не справляются с давлением и риском экструзии.
Описание штокового уплотнения K31
K31 — разработка турецкого производителя Kastas для гидравлических узлов с высоким рабочим давлением. В отличие от классических воротниковых штоковых манжет, профиль K31 рассчитан на работу при давлениях до 630 бар и применяется там, где обычные полиуретановые или резиновые уплотнения могут быстро терять форму.
Высокая несущая способность достигается за счет комбинированной конструкции: уплотнительный элемент работает совместно с антиэкструзионным кольцом, которое защищает профиль от выдавливания в зазор при пиковых нагрузках. Такая схема особенно актуальна для прессов, тяжелой промышленной гидравлики, горно-шахтного оборудования и металлургии.
Сложная геометрия K31 помогает сохранить герметичность при высоком давлении и снижает риск повреждения рабочей кромки. Дополнительная опорная часть стабилизирует положение манжеты в посадочной канавке, а L-образный профиль улучшает защиту от загрязнений и помогает уплотнению надежно работать в тяжелых условиях.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / PU / POM | до 0.5 м/с | -30°C…+100°C | до 63 МПа / 630 bar | прессы, тяжелая гидравлика, горно-шахтное оборудование, металлургия |
Преимущества уплотнения K31
- рассчитано на высокое давление до 630 бар
- антиэкструзионное кольцо защищает манжету от выдавливания в зазор
- комбинированная конструкция NBR / PU / POM повышает устойчивость профиля
- сложная геометрия помогает сохранить герметичность при пиковых нагрузках
- L-образный профиль улучшает защиту рабочей зоны от загрязнений
- подходит для тяжелой промышленной гидравлики, прессов и горно-шахтного оборудования
Аналоги и взаимозаменяемость K31
Профиль K31 подбирается как усиленное штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать высокое рабочее давление, наличие антиэкструзионного кольца и требования к защите от загрязнений.

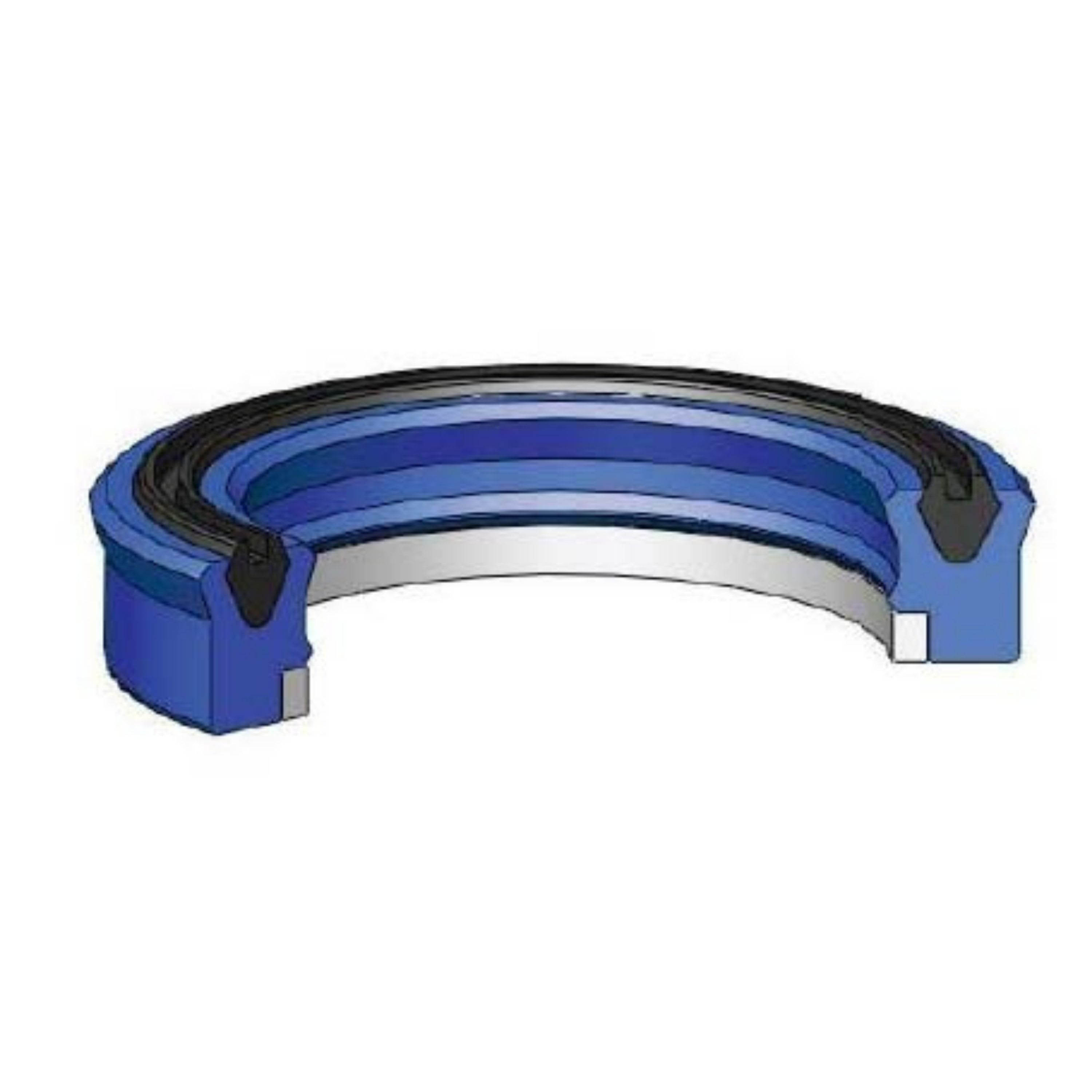

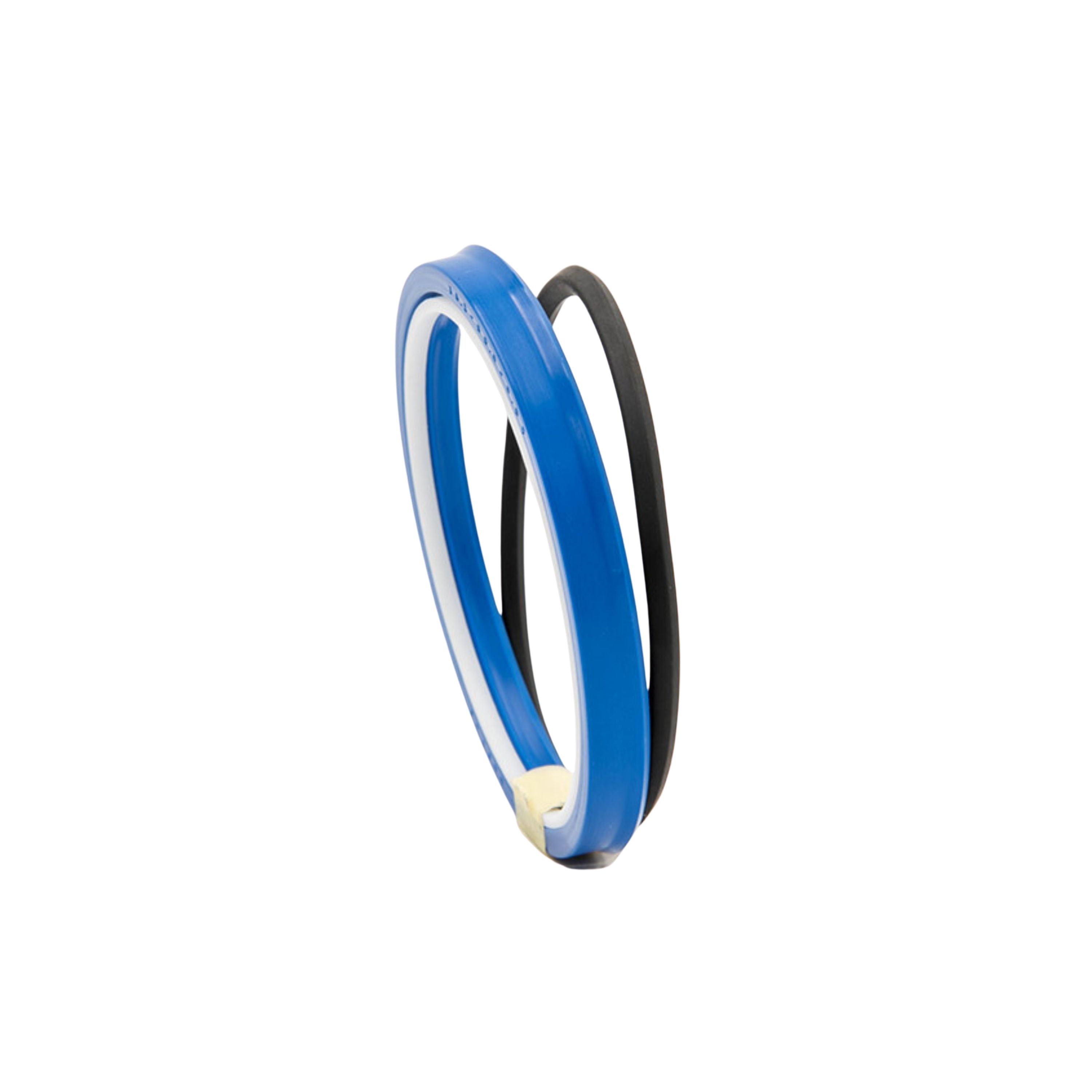

Фотографии и рендеры штоковое гидравлическое уплотнение K31
Фотографии и рендеры штокового гидравлического уплотнения K31 — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля K31
Техническая таблица размеров
| d (f8) | D (H10) | L (+0.2/-0) | H | C | Код Kastaş | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|
| K31-025 | 25 | 35 | 8,3 | 7,3 | 5,5 | 10016154 | 25x35x8,3x7,3x5,5 K31 |
| K31-030 | 30 | 40 | 11 | 10 | 5,5 | 10016155 | 30x40x11x10x5,5 K31 |
| K31-030/1 | 30 | 40 | 8,3 | 7,3 | 5,5 | 10016156 | 30x40x8,3x7,3x5,5 K31 |
| K31-031 | 31,75 | 38,1 | 7 | 6,35 | 3,5 | 10016157 | 31,75x38,1x7x6,35x3,5 K31 |
| K31-031/1 | 31,75 | 41,28 | 7 | 6,35 | 5,5 | 10016158 | 31,75x41,28x7x6,35x5,5 K31 |
| K31-035 | 35 | 50 | 10,5 | 9,5 | 6 | 10016160 | 35x50x10,5x9,5x6 K31 |
| K31-038 | 38,1 | 47,63 | 7 | 6,35 | 5,5 | 10016161 | 38,1x47,63x7x6,35x5,5 K31 |
| K31-038/1 | 38,1 | 50,8 | 10,5 | 9,52 | 5,5 | 10016162 | 38,1x50,8x10,5x9,52x5,5 K31 |
| K31-040 | 40 | 55 | 10,5 | 9,5 | 6 | 10016164 | 40x55x10,5x9,5x6 K31 |
| K31-040/1 | 40 | 50 | 8,3 | 7,3 | 5,5 | 10016165 | 40x50x8,3x7,3x5,5 K31 |
| K31-040/2 | 40 | 55 | 12,4 | 11,4 | 6 | 10016166 | 40x55x12,4x11,4x6 K31 |
| K31-040/3 | 40 | 52 | 9,6 | 8,6 | 5,5 | 10016167 | 40x52x9,6x8,6x5,5 K31 |
| K31-044 | 44,45 | 57,15 | 10,5 | 9,52 | 5,5 | 10016168 | 44,45x57,15x10,5x9,52x5,5 K31 |
| K31-044/1 | 44,45 | 53,98 | 7 | 6,35 | 5,5 | 10016169 | 44,45x53,98x7x6,35x5,5 K31 |
| K31-044/2 | 44,45 | 53,98 | 10,5 | 9,52 | 5,5 | 10016170 | 44,45x53,98x10,5x9,52x5,5 K31 |
| K31-045 | 45 | 60 | 12,4 | 11,4 | 6 | 10016172 | 45x60x12,4x11,4x6 K31 |
| K31-050 | 50 | 65 | 12,4 | 11,4 | 6 | 10016176 | 50x65x12,4x11,4x6 K31 |
| K31-050/1 | 50,8 | 60,32 | 10,5 | 9,52 | 5,5 | 10016178 | 50,8x60,32x10,5x9,52x5,5 K31 |
| K31-050/2 | 50,8 | 63,5 | 10,5 | 9,52 | 5,5 | 10016179 | 50,8x63,5x10,5x9,52x5,5 K31 |
| K31-050/3 | 50 | 60 | 8,3 | 7,3 | 5,5 | 10016180 | 50x60x8,3x7,3x5,5 K31 |
| K31-055 | 55 | 70 | 12,4 | 11,4 | 6 | 10016182 | 55x70x12,4x11,4x6 K31 |
| K31-055/1 | 55 | 68 | 14 | 13 | 5,5 | 10016183 | 55x68x14x13x5,5 K31 |
| K31-056 | 56 | 71 | 12,4 | 11,4 | 6 | 10016184 | 56x71x12,4x11,4x6 K31 |
| K31-057 | 57,15 | 69,85 | 10,5 | 9,52 | 5,5 | 10016185 | 57,15x69,85x10,5x9,52x5,5 K31 |
| K31-057/1 | 57,15 | 66,67 | 10,5 | 9,52 | 5,5 | 10016186 | 57,15x66,67x10,5x9,52x5,5 K31 |
| K31-060 | 60 | 75 | 12,4 | 11,4 | 6 | 10016187 | 60x75x12,4x11,4x6 K31 |
| K31-060/1 | 60 | 73 | 14 | 13 | 5,5 | 10016188 | 60x73x14x13x5,5 K31 |
| K31-060/2 | 60 | 72 | 9,6 | 8,6 | 5,5 | 10016189 | 60x72x9,6x8,6x5,5 K31 |
| K31-063 | 63,5 | 76,2 | 10,5 | 9,52 | 5,5 | 10016191 | 63,5x76,2x10,5x9,52x5,5 K31 |
| K31-063/1 | 63 | 75 | 9,6 | 8,6 | 5,5 | 10016192 | 63x75x9,6x8,6x5,5 K31 |
| K31-063/2 | 63 | 78 | 12,4 | 11,4 | 6 | 10016193 | 63x78x12,4x11,4x6 K31 |
| K31-063/3 | 63,5 | 73,02 | 10,5 | 9,52 | 5,5 | 10016194 | 63,5x73,02x10,5x9,52x5,5 K31 |
| K31-065 | 65 | 78 | 11 | 10 | 5,5 | 10016195 | 65x78x11x10x5,5 K31 |
| K31-065/1 | 65 | 80 | 10 | 9 | 6 | 10016196 | 65x80x10x9x6 K31 |
| K31-069 | 69,85 | 82,55 | 10,5 | 9,52 | 5,5 | 10016197 | 69,85x82,55x10,5x9,52x5,5 K31 |
| K31-070 | 70 | 85 | 12,4 | 11,4 | 6 | 10016198 | 70x85x12,4x11,4x6 K31 |
| K31-070/1 | 70 | 83 | 11 | 10 | 5,5 | 10016199 | 70x83x11x10x5,5 K31 |
| K31-070/2 | 70 | 85 | 10 | 9 | 6 | 10016200 | 70x85x10x9x6 K31 |
| K31-070/3 | 70 | 80 | 13 | 12 | 5,5 | 10016201 | 70x80x13x12x5,5 K31 |
| K31-070/4 | 70 | 85 | 11 | 10 | 6 | 10016202 | 70x85x11x10x6 K31 |
| K31-070/5 | 70 | 82 | 9,6 | 8,6 | 5,5 | 10016203 | 70x82x9,6x8,6x5,5 K31 |
| K31-075 | 75 | 88 | 11 | 10 | 5,5 | 10016206 | 75x88x11x10x5,5 K31 |
| K31-075/1 | 75 | 90 | 10 | 9 | 6 | 10016207 | 75x90x10x9x6 K31 |
| K31-076 | 76,2 | 92,075 | 14 | 12,7 | 6 | 10016209 | 76,2x92,075x14x12,7x6 K31 |
| K31-076/2 | 76,2 | 88,9 | 10,5 | 9,52 | 5,5 | 10016210 | 76,2x88,9x10,5x9,52x5,5 K31 |
| K31-080 | 80 | 95 | 12,4 | 11,4 | 6 | 10016211 | 80x95x12,4x11,4x6 K31 |
| K31-080/1 | 80 | 93 | 11 | 10 | 5,5 | 10016212 | 80x93x11x10x5,5 K31 |
| K31-080/2 | 80 | 95 | 10 | 9 | 6 | 10016213 | 80x95x10x9x6 K31 |
| K31-082 | 82,55 | 95,25 | 10,5 | 9,52 | 5,5 | 10016214 | 82,55x95,25x10,5x9,52x5,5 K31 |
| K31-085 | 85 | 100 | 11 | 10 | 6 | 10016215 | 85x100x11x10x6 K31 |
| K31-085/1 | 85 | 105 | 16 | 15 | 6,5 | 10016216 | 85x105x16x15x6,5 K31 |
| K31-085/2 | 85 | 97 | 9,6 | 8,6 | 5,5 | 10016217 | 85x97x9,6x8,6x5,5 K31 |
| K31-088 | 88,9 | 101,6 | 10,5 | 9,52 | 5,5 | 10016220 | 88,9x101,6x10,5x9,52x5,5 K31 |
| K31-088/1 | 88,9 | 104,77 | 14 | 12,7 | 6 | 10016221 | 88,9x104,77x14x12,7x6 K31 |
| K31-090 | 90 | 105 | 12,4 | 11,4 | 6 | 10016222 | 90x105x12,4x11,4x6 K31 |
| K31-090/1 | 90 | 105 | 11 | 10 | 6 | 10016223 | 90x105x11x10x6 K31 |
| K31-090/2 | 90 | 110 | 18 | 17 | 6,5 | 10016224 | 90x110x18x17x6,5 K31 |
| K31-090/3 | 90 | 110 | 15,5 | 14,5 | 6,5 | 10016225 | 90x110x15,5x14,5x6,5 K31 |
| K31-090/4 | 90 | 100 | 13 | 12 | 5,5 | 10016227 | 90x100x13x12x5,5 K31 |
| K31-090/5 | 90 | 105 | 16 | 15 | 6 | 10016228 | 90x105x16x15x6 K31 |
| K31-090/6 | 90 | 105 | 15,5 | 14,5 | 6 | 10016229 | 90x105x15,5x14,5x6 K31 |
| K31-095 | 95 | 110 | 11 | 10 | 6 | 10016231 | 95x110x11x10x6 K31 |
| K31-095/1 | 95 | 115 | 16 | 15 | 6,5 | 10016232 | 95x115x16x15x6,5 K31 |
| K31-100 | 100 | 120 | 15,5 | 14,5 | 6,5 | 10016233 | 100x120x15,5x14,5x6,5 K31 |
| K31-100/1 | 100 | 115 | 11 | 10 | 6 | 10016234 | 100x115x11x10x6 K31 |
| K31-100/2 | 100 | 120 | 15 | 14 | 6,5 | 10016235 | 100x120x15x14x6,5 K31 |
| K31-100/4 | 100 | 115 | 16 | 15 | 6 | 10016236 | 100x115x16x15x6 K31 |
| K31-101 | 101,6 | 114,3 | 15,8 | 14,28 | 5,5 | 10016237 | 101,6x114,3x15,8x14,28x5,5 K31 |
| K31-101/1 | 101,6 | 117,47 | 15,8 | 14,27 | 6 | 10016238 | 101,6x117,47x15,8x14,27x6 K31 |
| K31-101/2 | 101,6 | 114,3 | 10,5 | 9,52 | 5,5 | 10016239 | 101,6x114,3x10,5x9,52x5,5 K31 |
| K31-105 | 105 | 120 | 13 | 12 | 6 | 10016240 | 105x120x13x12x6 K31 |
| K31-105/1 | 105 | 125 | 15,5 | 14,5 | 6,5 | 10016241 | 105x125x15,5x14,5x6,5 K31 |
| K31-105/2 | 105 | 120 | 15,5 | 14,5 | 6 | 10016242 | 105x120x15,5x14,5x6 K31 |
| K31-107 | 107,95 | 120,65 | 15 | 13,6 | 5,5 | 10016244 | 107,95x120,65x15x13,6x5,5 K31 |
| K31-110 | 110 | 130 | 13 | 12 | 6,5 | 10016245 | 110x130x13x12x6,5 K31 |
| K31-110/1 | 110 | 125 | 13 | 12 | 6 | 10016246 | 110x125x13x12x6 K31 |
| K31-110/2 | 110 | 130 | 15,5 | 14,5 | 6,5 | 10016247 | 110x130x15,5x14,5x6,5 K31 |
| K31-114 | 114,3 | 127 | 15,8 | 14,28 | 5,5 | 10016250 | 114,3x127x15,8x14,28x5,5 K31 |
| K31-114/1 | 114,3 | 133,35 | 17,5 | 15,87 | 6,5 | 10016251 | 114,3x133,35x17,5x15,87x6,5 K31 |
| K31-115 | 115 | 135 | 15,5 | 14,5 | 6,5 | 10016252 | 115x135x15,5x14,5x6,5 K31 |
| K31-115/1 | 115 | 130 | 16 | 15 | 5,5 | 10016253 | 115x130x16x15x5,5 K31 |
| K31-120 | 120 | 140 | 13 | 12 | 6,5 | 10016255 | 120x140x13x12x6,5 K31 |
| K31-120/2 | 120 | 140 | 15,6 | 14,6 | 6,5 | 10016258 | 120x140x15,6x14,6x6,5 K31 |
| K31-125 | 125 | 145 | 15,5 | 14,5 | 6,5 | 10016259 | 125x145x15,5x14,5x6,5 K31 |
| K31-127 | 127 | 146,05 | 17,5 | 15,88 | 6,5 | 10016262 | 127x146,05x17,5x15,88x6,5 K31 |
| K31-130 | 130 | 150 | 15,5 | 14,5 | 6,5 | 10016263 | 130x150x15,5x14,5x6,5 K31 |
| K31-135 | 135 | 155 | 14,6 | 13,6 | 6,5 | 10016266 | 135x155x14,6x13,6x6,5 K31 |
| K31-139 | 139,7 | 152,4 | 15,8 | 14,28 | 5,5 | 10016269 | 139,7x152,4x15,8x14,28x5,5 K31 |
| K31-140 | 140 | 160 | 15,5 | 14,5 | 6,5 | 10016270 | 140x160x15,5x14,5x6,5 K31 |
| K31-145 | 145 | 165 | 16 | 15 | 6,5 | 10016272 | 145x165x16x15x6,5 K31 |
| K31-150 | 150 | 160 | 15,5 | 14,5 | 5,5 | 10016274 | 150x160x15,5x14,5x5,5 K31 |
| K31-150/1 | 150 | 170 | 15,5 | 14,5 | 6,5 | 10016275 | 150x170x15,5x14,5x6,5 K31 |
| K31-152 | 152,4 | 171,45 | 17,5 | 15,88 | 6,5 | 10016277 | 152,4x171,45x17,5x15,88x6,5 K31 |
| K31-160 | 160 | 175 | 15,5 | 14,5 | 6 | 10016279 | 160x175x15,5x14,5x6 K31 |
| K31-160/2 | 160 | 177 | 16 | 15 | 6 | 10016280 | 160x177x16x15x6 K31 |
| K31-160/3 | 160 | 180 | 15,6 | 14,6 | 6,5 | 10016281 | 160x180x15,6x14,6x6,5 K31 |
| K31-170 | 170 | 185 | 15,5 | 14,5 | 6 | 10016282 | 170x185x15,5x14,5x6 K31 |
| K31-180 | 180 | 205 | 19,2 | 18,2 | 8 | 10016283 | 180x205x19,2x18,2x8 K31 |
| K31-180/1 | 180 | 195 | 15,5 | 14,5 | 6 | 10016284 | 180x195x15,5x14,5x6 K31 |
| K31-180/2 | 180 | 200 | 15,6 | 14,6 | 6,5 | 10016285 | 180x200x15,6x14,6x6,5 K31 |
| K31-185 | 185 | 205 | 19,5 | 18,5 | 6,5 | 10016286 | 185x205x19,5x18,5x6,5 K31 |
| K31-190 | 190 | 205 | 15,5 | 14,5 | 6 | 10016288 | 190x205x15,5x14,5x6 K31 |
| K31-200 | 200 | 220 | 15,6 | 14,6 | 6,5 | 10016289 | 200x220x15,6x14,6x6,5 K31 |
| K31-210 | 210 | 230 | 15,5 | 14,5 | 6,5 | 10016290 | 210x230x15,5x14,5x6,5 K31 |
| K31-210/1 | 210 | 235 | 19 | 18 | 8 | 10016291 | 210x235x19x18x8 K31 |
| K31-220 | 220 | 245 | 20 | 19 | 8 | 10016293 | 220x245x20x19x8 K31 |
| K31-230 | 230 | 250 | 16 | 15 | 6,5 | 10016296 | 230x250x16x15x6,5 K31 |
| K31-230/1 | 230 | 250 | 15,5 | 14,5 | 6,5 | 10016297 | 230x250x15,5x14,5x6,5 K31 |
| K31-235 | 235 | 255 | 16 | 15 | 6,5 | 10016299 | 235x255x16x15x6,5 K31 |
| K31-240 | 240 | 260 | 16 | 15 | 6,5 | 10016300 | 240x260x16x15x6,5 K31 |
| K31-240/1 | 240 | 260 | 15,5 | 14,5 | 6,5 | 10016301 | 240x260x15,5x14,5x6,5 K31 |
| K31-280 | 280 | 300 | 15,5 | 14,5 | 6,5 | 10016307 | 280x300x15,5x14,5x6,5 K31 |
| K31-290 | 290 | 315 | 20 | 19 | 8 | 10016309 | 290x315x20x19x8 K31 |
| K31-295 | 295 | 315 | 17,4 | 16,4 | 6,5 | 10016311 | 295x315x17,4x16,4x6,5 K31 |
| K31-300 | 300 | 320 | 15,5 | 14,5 | 6,5 | 10016312 | 300x320x15,5x14,5x6,5 K31 |
| K31-340 | 340 | 365 | 20 | 19 | 8 | 10016315 | 340x365x20x19x8 K31 |
