RLF / Rod Seal
Штоковое уплотнение RLF с низким трением
RLF — полиуретановое штоковое уплотнение с короткой динамической кромкой, обеспечивающее минимальное трение и высокую устойчивость к экструзии.
Описание штокового уплотнения RLF
RLF — современное штоковое уплотнение, ориентированное на снижение трения и увеличение срока службы гидравлических узлов. Конструкция профиля обеспечивает стабильный контакт со штоком при динамической работе.
Особенность профиля — короткая рабочая кромка, которая уменьшает сопротивление движению и снижает нагрев. Дополнительные канавки и геометрия профиля помогают сбрасывать давление и предотвращают избыточную нагрузку на уплотнение.
Уплотнение легко устанавливается благодаря оптимизированному радиусу захода и хорошо самоцентрируется в канавке, что снижает риск перекоса и повреждения при монтаже.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU (полиуретан) | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | строительная техника, вилочные погрузчики, гидроцилиндры общего назначения |
Преимущества уплотнения RLF
- очень низкий коэффициент трения
- самоцентрирование на штоке
- упрощенная установка
- высокая устойчивость к экструзии
- снижение нагрузки за счет сброса давления через канавки
- длительный срок службы в динамических узлах
Аналоги и взаимозаменяемость RLF
Профиль RLF подбирается как штоковое уплотнение с низким трением при совпадении размеров и условий эксплуатации. При замене важно учитывать геометрию короткой кромки и требования к снижению трения.

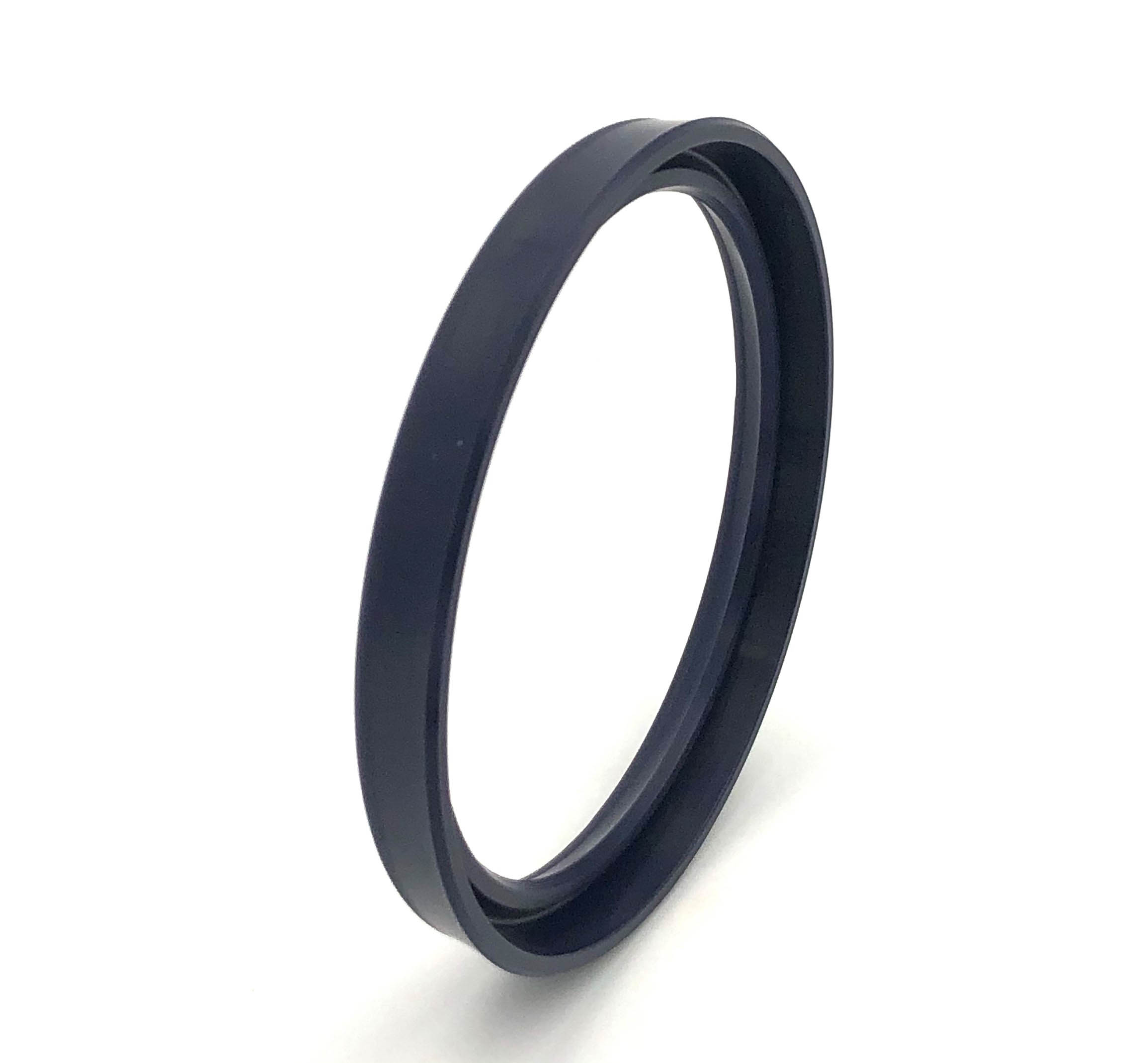

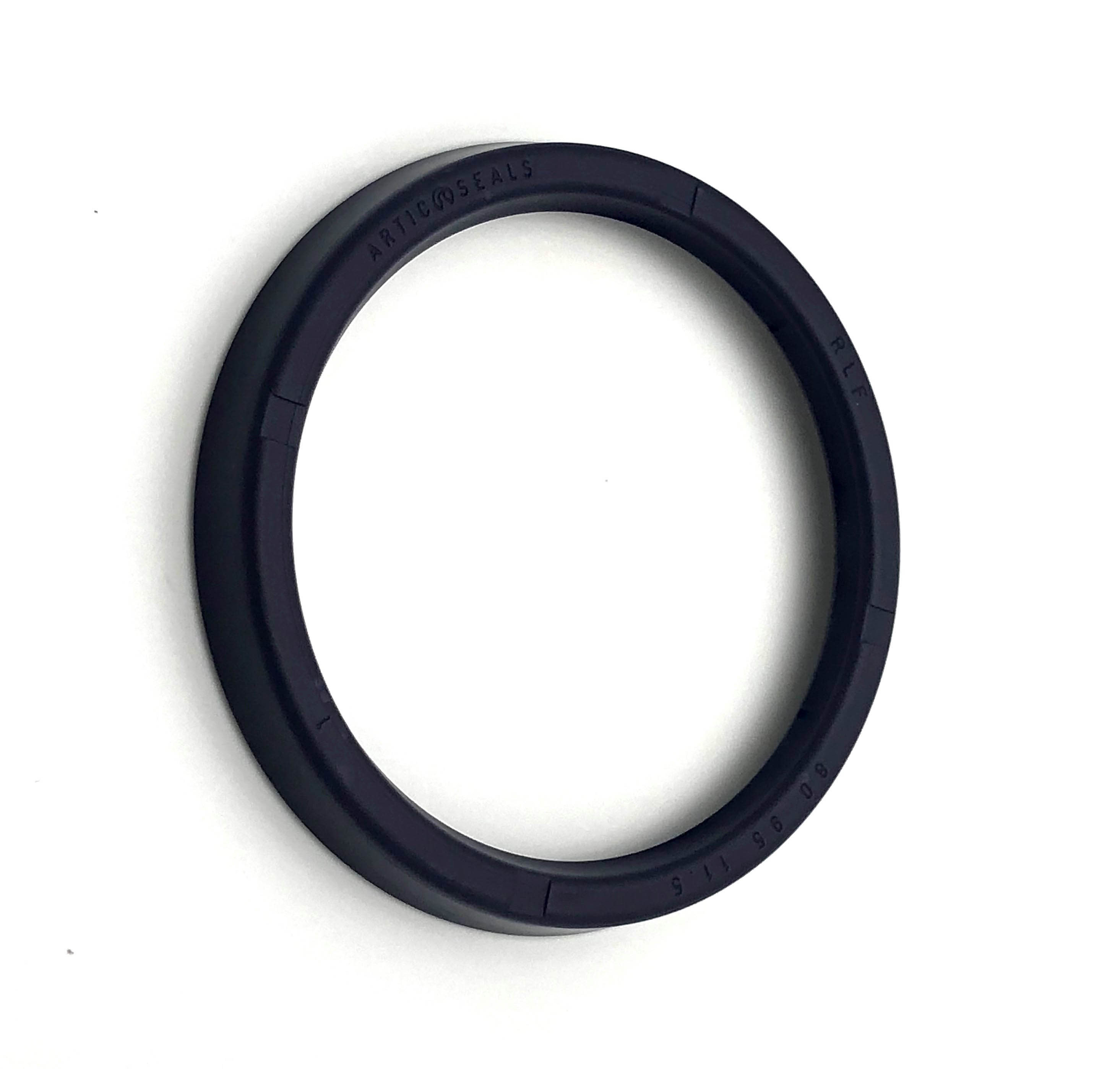

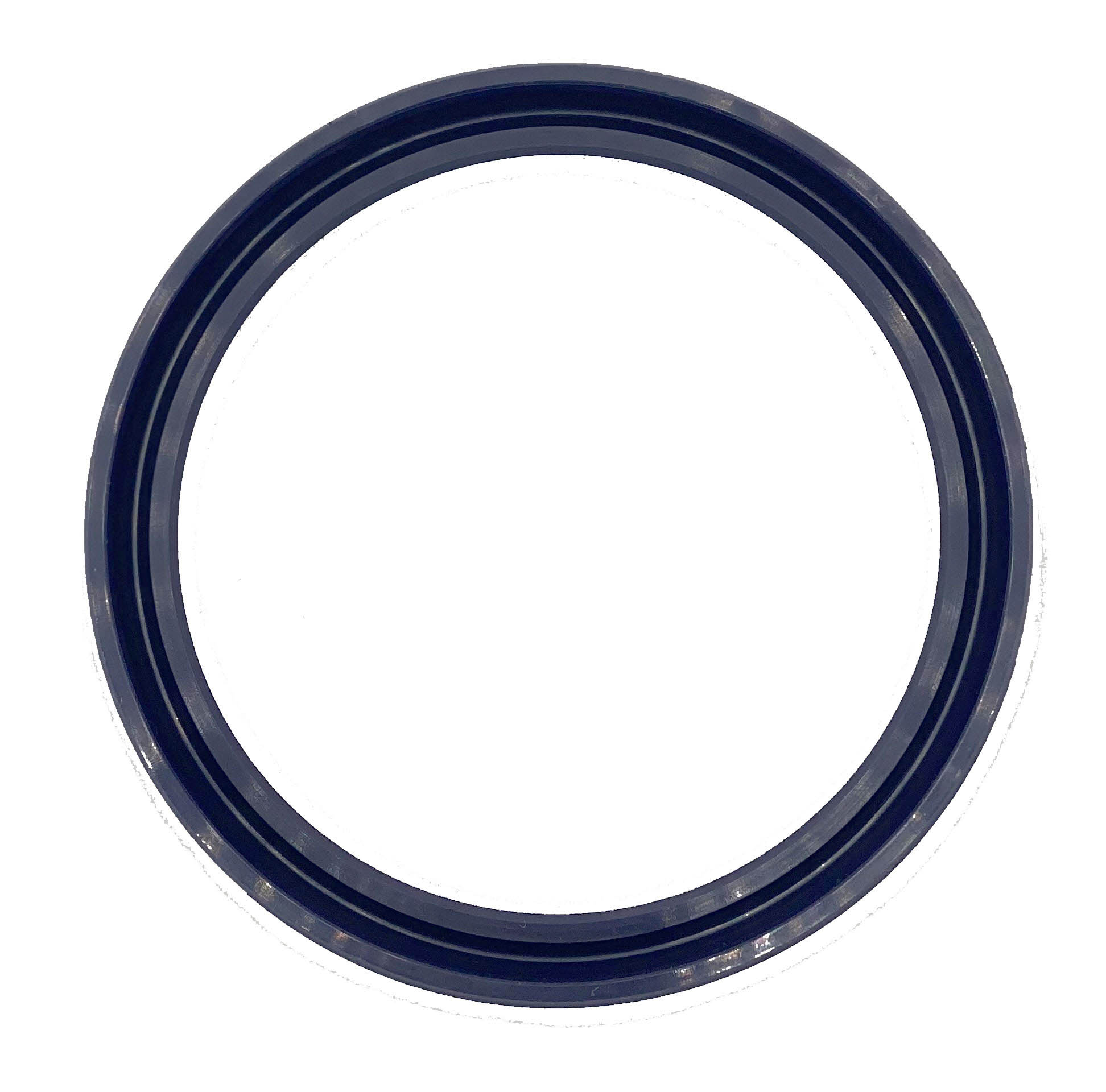

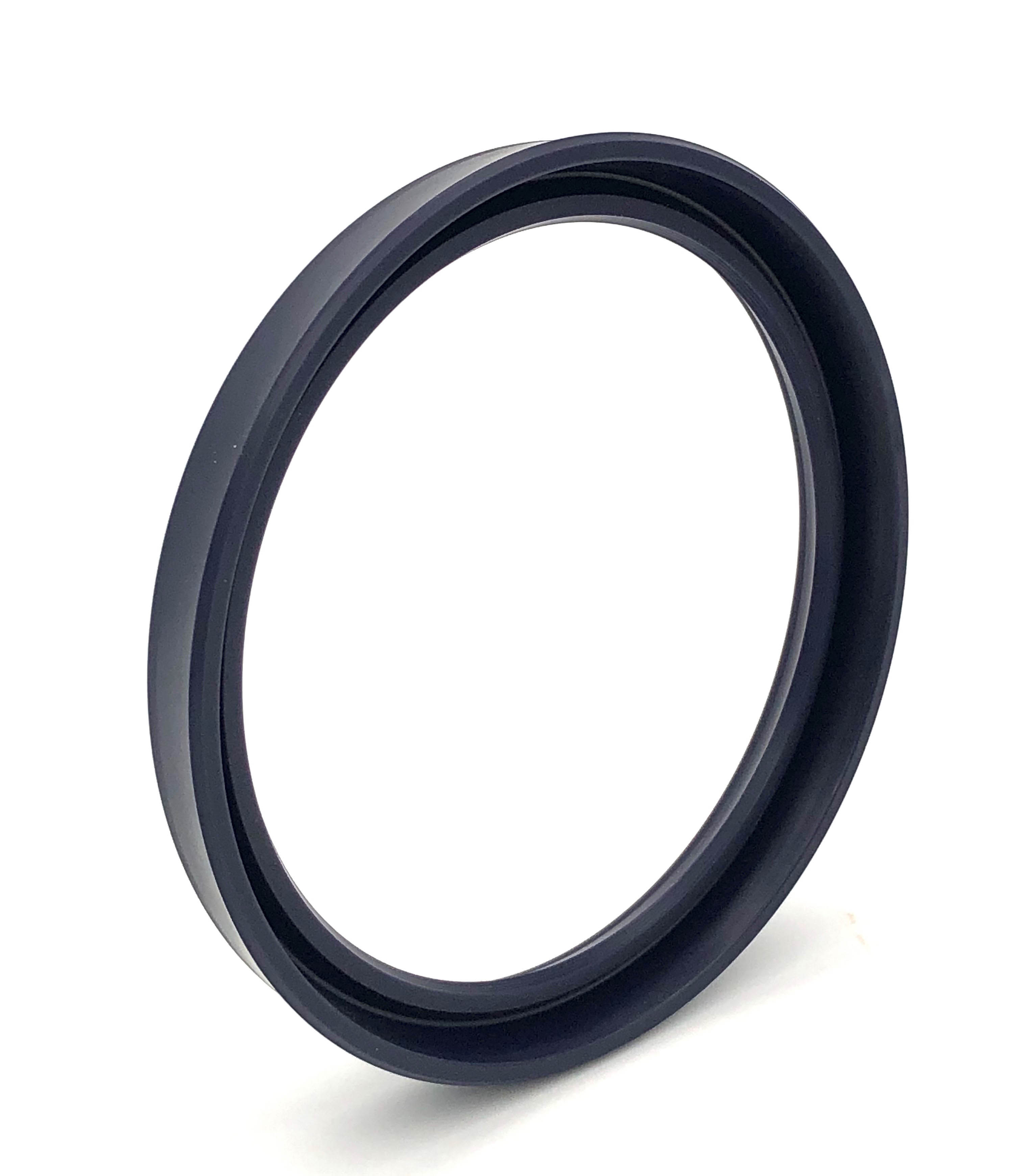

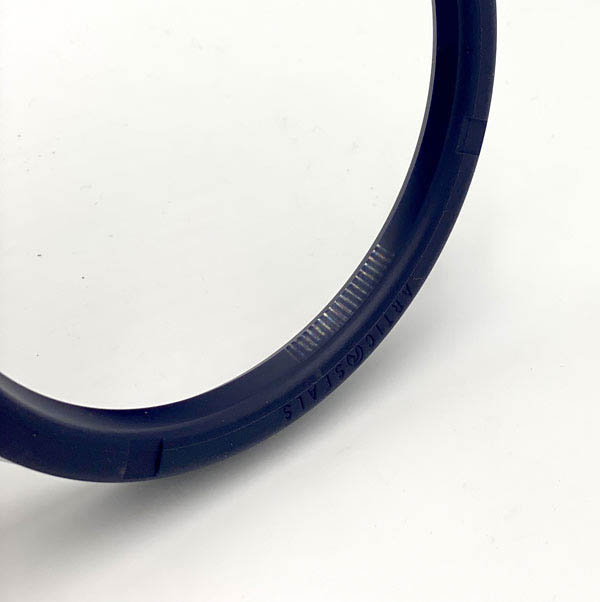

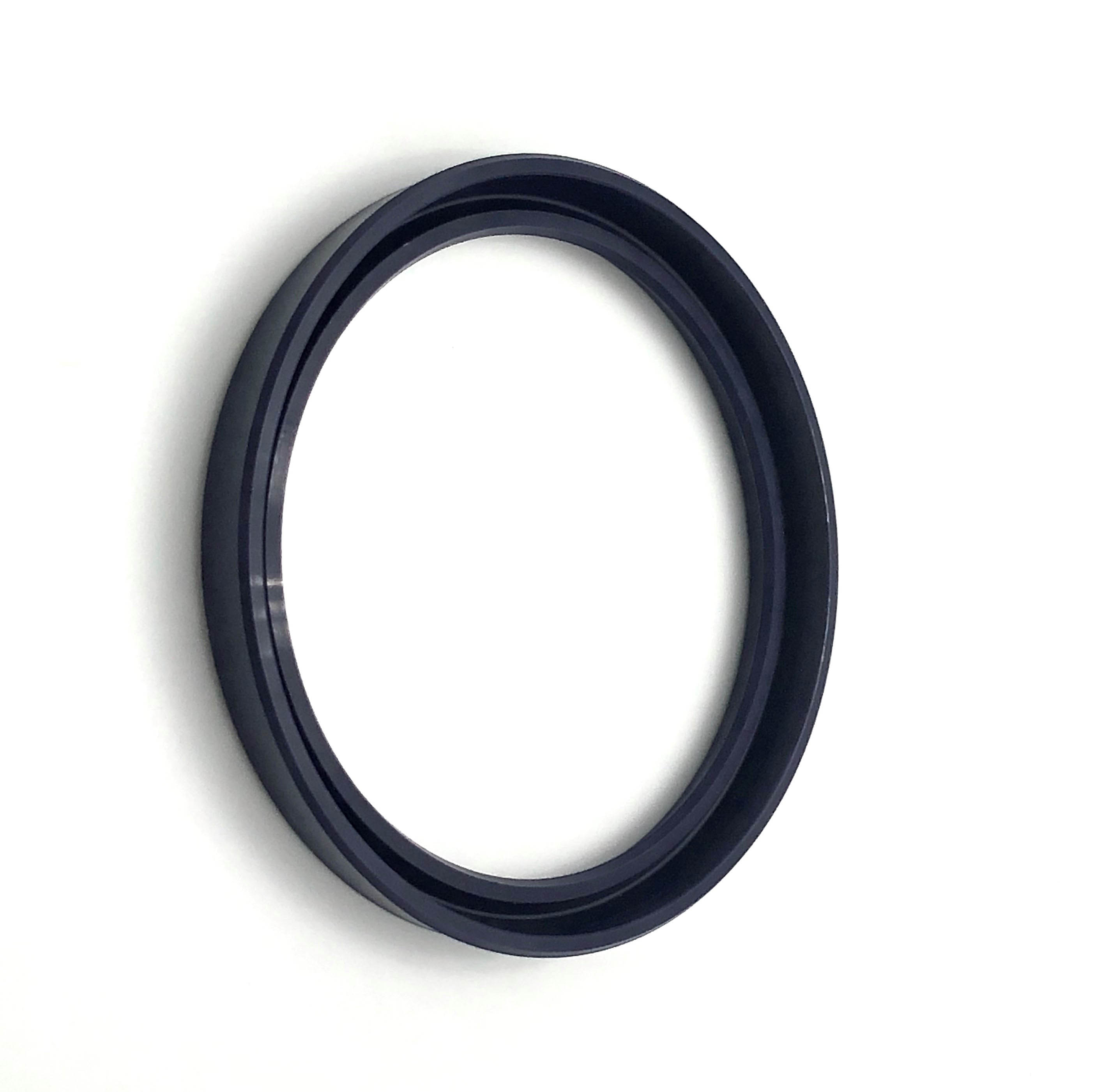

Фотографии и рендеры штоковое гидравлическое уплотнение RLF
Фотографии и рендеры штокового гидравлического уплотнения RLF — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

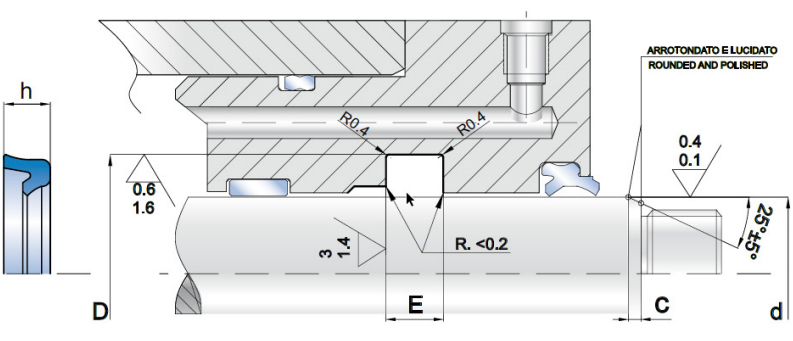

Размеры профиля RLF
Техническая таблица размеров
| d | D | h | E | c | Артикул | Полное наименование |
|---|---|---|---|---|---|---|
| 60 | 9,0 | 35 | 4,0 | 3,5 | RLF 0060 0090 035 | 60x9,0x35x4,0x3,5 RLF |
| 60 | 95 | 35 | 4,0 | 3,5 | RLF 0060 0095 035 | 60x95x35x4,0x3,5 RLF |
| 7,5 | 12,5 | 3,5 | 4,0 | 3,5 | RLF 0075 0125 035 | 7,5x12,5x3,5x4,0x3,5 RLF |
| 80 | 13,0 | 3,5 | 4,0 | 3,5 | RLF 0080 0130 035 | 80x13,0x3,5x4,0x3,5 RLF |
| 80 | 14,1 | 5,6 | 63 | 40 | RLF 0080 0141 056 | 80x14,1x5,6x63x40 RLF |
| 9,0 | 14,0 | 35 | 40 | 3,5 | RLF 0090 0140 035 | 9,0x14,0x35x40x3,5 RLF |
| 10,0 | 15,0 | 35 | 40 | 3,5 | RLF 0100 0150 035 | 10,0x15,0x35x40x3,5 RLF |
| 10,0 | 16,0 | 45 | 5,5 | 3,5 | RLF 0100 0160 045 | 10,0x16,0x45x5,5x3,5 RLF |
| 11,0 | 16,0 | 35 | 40 | 3,5 | RLF 0110 0160 035 | 11,0x16,0x35x40x3,5 RLF |
| 12,0 | 17,0 | 35 | 40 | 3,5 | RLF 0120 0170 035 | 12,0x17,0x35x40x3,5 RLF |
| 15,0 | 20,0 | 45 | 55 | 40 | RLF 0150 0200 045 | 15,0x20,0x45x55x40 RLF |
| 20,0 | 26,0 | 48 | 55 | 40 | RLF 0200 0260 048 | 20,0x26,0x48x55x40 RLF |
| 25,0 | 33,0 | 45 | 5,5 | 40 | RLF 0250 0330 045 | 25,0x33,0x45x5,5x40 RLF |
| 25,0 | 33,0 | 57 | 63 | 40 | RLF 0250 0330 057 | 25,0x33,0x57x63x40 RLF |
| 28,0 | 36,0 | 57 | 63 | 40 | RLF 0280 0360 057 | 28,0x36,0x57x63x40 RLF |
| 30,0 | 40,0 | 10,0 | 11,0 | 45 | RLF 0300 0400 100 | 30,0x40,0x10,0x11,0x45 RLF |
| 32,0 | 42,0 | 7,3 | 80 | 40 | RLF 0320 0420 073 | 32,0x42,0x7,3x80x40 RLF |
| 35,0 | 45,0 | 7,3 | 80 | 40 | RLF 0350 0450 073 | 35,0x45,0x7,3x80x40 RLF |
| 36,0 | 44,0 | 5,7 | 63 | 40 | RLF 0360 0440 057 | 36,0x44,0x5,7x63x40 RLF |
| 40,0 | 48,0 | 63 | 7,0 | 40 | RLF 0400 0480 063 | 40,0x48,0x63x7,0x40 RLF |
| 40,0 | 50,0 | 7,3 | 8,0 | 45 | RLF 0400 0500 073 | 40,0x50,0x7,3x8,0x45 RLF |
| 40,0 | 50,0 | 10,0 | 11,0 | 4,5 | RLF 0400 0500 100 | 40,0x50,0x10,0x11,0x4,5 RLF |
| 45,0 | 55,0 | 73 | 8,0 | 45 | RLF 0450 0550 073 | 45,0x55,0x73x8,0x45 RLF |
| 50,0 | 60,0 | 743 | 8,0 | 45 | RLF 0500 0600 073 | 50,0x60,0x743x8,0x45 RLF |
| 50,0 | 60,0 | 9,0 | 10,0 | 45 | RLF 0500 0600 090 | 50,0x60,0x9,0x10,0x45 RLF |
| 50,0 | 60,0 | 10,0 | 110 | 45 | RLF 0500 0600 100 | 50,0x60,0x10,0x110x45 RLF |
| 50,0 | 65,0 | 10,0 | 11,0 | 55 | RLF 0500 0650 100 | 50,0x65,0x10,0x11,0x55 RLF |
| 50,0 | 65,0 | 15 | 12,5 | 5,5 | RLF 0500 0650 115 | 50,0x65,0x15x12,5x5,5 RLF |
| 50,8 | 667 | 15 | 12,5 | 5,5 | RLF 0508 0667 115 | 50,8x667x15x12,5x5,5 RLF |
| 51,0 | 59,0 | 7,5 | 35 | 55 | RLF 0510 0590 075 | 51,0x59,0x7,5x35x55 RLF |
| 55,0 | 65,0 | 7,3 | 80 | 45 | RLF 0550 0650 073 | 55,0x65,0x7,3x80x45 RLF |
| 55,0 | 65,0 | 9,0 | 10,0 | 45 | RLF 0550 0650 090 | 55,0x65,0x9,0x10,0x45 RLF |
| 60,0 | 70,0 | 73 | 80 | 45 | RLF 0600 0700 073 | 60,0x70,0x73x80x45 RLF |
| 60,0 | 70,0 | 9,0 | 10,0 | 45 | RLF 0600 0700 090 | 60,0x70,0x9,0x10,0x45 RLF |
| 60,0 | 70,0 | 10,0 | 11,0 | 45 | RLF 0600 0700 100 | 60,0x70,0x10,0x11,0x45 RLF |
| 60,0 | 75,0 | 15 | 12,5 | 55 | RLF 0600 0750 115 | 60,0x75,0x15x12,5x55 RLF |
| 60,0 | 75,0 | 120 | 13,0 | 5,5 | RLF 0600 0750 120 | 60,0x75,0x120x13,0x5,5 RLF |
| 63,0 | 78,0 | 15 | 12,5 | 55 | RLF 0630 0780 115 | 63,0x78,0x15x12,5x55 RLF |
| 65,0 | 75,0 | 7,3 | 80 | 45 | RLF 0650 0750 073 | 65,0x75,0x7,3x80x45 RLF |
| 65,0 | 75,0 | 9,0 | 10,0 | 45 | RLF 0650 0750 090 | 65,0x75,0x9,0x10,0x45 RLF |
| 65,0 | 75,0 | 10,0 | 11,0 | 45 | RLF 0650 0750 100 | 65,0x75,0x10,0x11,0x45 RLF |
| 66,0 | 74,0 | 9,0 | 10,0 | 45 | RLF 0660 0740 090 | 66,0x74,0x9,0x10,0x45 RLF |
| 70,0 | 80,0 | 7,3 | 80 | 45 | RLF 0700 0800 073 | 70,0x80,0x7,3x80x45 RLF |
| 70,0 | 80,0 | 10,0 | 11,0 | 45 | RLF 0700 0800 100 | 70,0x80,0x10,0x11,0x45 RLF |
| 70,0 | 84,0 | 15 | 12,5 | 45 | RLF 0700 0840 115 | 70,0x84,0x15x12,5x45 RLF |
| 70,0 | 85,0 | 15 | 12,5 | 5,5 | RLF 0700 0850 115 | 70,0x85,0x15x12,5x5,5 RLF |
| 75,0 | 82,5 | 73 | 80 | 45 | RLF 0750 0825 073 | 75,0x82,5x73x80x45 RLF |
| 75,0 | 85,0 | 73 | 80 | 45 | RLF 0750 0850 073 | 75,0x85,0x73x80x45 RLF |
| 75,0 | 85,0 | 10,0 | 110 | 45 | RLF 0750 0850 100 | 75,0x85,0x10,0x110x45 RLF |
| 75,0 | 90,0 | 115 | 125 | 45 | RLF 0750 0900 115 | 75,0x90,0x115x125x45 RLF |
| 80,0 | 95,0 | 15 | 12,5 | 5,5 | RLF 0800 0950 115 | 80,0x95,0x15x12,5x5,5 RLF |
| 80,0 | 100,0 | 13,5 | 14,5 | 5,5 | RLF 0800 1000 135 | 80,0x100,0x13,5x14,5x5,5 RLF |
| 85,0 | 95,0 | 73 | 80 | 45 | RLF 0850 0950 073 | 85,0x95,0x73x80x45 RLF |
| 85,0 | 95,0 | 10,0 | 11,0 | 45 | RLF 0850 0950 100 | 85,0x95,0x10,0x11,0x45 RLF |
| 85,0 | 105,0 | 13,5 | 14,5 | 55 | RLF 0850 1050 135 | 85,0x105,0x13,5x14,5x55 RLF |
| 90,0 | 100,0 | 67 | 7,5 | 45 | RLF 0900 1000 067 | 90,0x100,0x67x7,5x45 RLF |
| 90,0 | 100,0 | 10,0 | 11,0 | 45 | RLF 0900 1000 100 | 90,0x100,0x10,0x11,0x45 RLF |
| 90,0 | 105,0 | 11,5 | 12,5 | 5,5 | RLF 0900 1050 115 | 90,0x105,0x11,5x12,5x5,5 RLF |
| 95,0 | 110,0 | 15 | 12,5 | 5,5 | RLF 0950 1100 115 | 95,0x110,0x15x12,5x5,5 RLF |
| 100,0 | 120,0 | 11,5 | 12,5 | 55 | RLF 1000 1200 115 | 100,0x120,0x11,5x12,5x55 RLF |
| 100,0 | 120,0 | 15,0 | 16,0 | 60 | RLF 1000 1200 150 | 100,0x120,0x15,0x16,0x60 RLF |
| 105,0 | 120,0 | 15 | 12,5 | 5,5 | RLF 1050 1200 115 | 105,0x120,0x15x12,5x5,5 RLF |
| 105,0 | 125,0 | 15,0 | 16,0 | 60 | RLF 1050 1250 150 | 105,0x125,0x15,0x16,0x60 RLF |
| 110,0 | 130,0 | 11,5 | 12,5 | 5,5 | RLF 1100 1300 115 | 110,0x130,0x11,5x12,5x5,5 RLF |
| 110,0 | 130,0 | 15,0 | 16,0 | 60 | RLF 1100 1300 150 | 110,0x130,0x15,0x16,0x60 RLF |
| 120,0 | 135,0 | 11,5 | 12,5 | 5,5 | RLF 1200 1350 115 | 120,0x135,0x11,5x12,5x5,5 RLF |
| 120,0 | 135,0 | 15,0 | 16,0 | 5,5 | RLF 1200 1350 160 | 120,0x135,0x15,0x16,0x5,5 RLF |
| 120,0 | 140,0 | 11,5 | 12,5 | 5,5 | RLF 1200 1400 115 | 120,0x140,0x11,5x12,5x5,5 RLF |
| 120,0 | 140,0 | 15,0 | 16,0 | 60 | RLF 1200 1400 150 | 120,0x140,0x15,0x16,0x60 RLF |
| 125,0 | 145,0 | 15,0 | 16,0 | 60 | RLF 1250 1450 150 | 125,0x145,0x15,0x16,0x60 RLF |
| 1300 | 145,0 | 140 | 15,0 | 60 | RLF 1300 1450 140 | 1300x145,0x140x15,0x60 RLF |
| 150,0 | 165,0 | 12,0 | 13,0 | 60 | RLF 1500 1650 120 | 150,0x165,0x12,0x13,0x60 RLF |
| 160,0 | 1750 | 140 | 15,0 | 60 | RLF 1600 1750 140 | 160,0x1750x140x15,0x60 RLF |
| 180,0 | 195,0 | 15 | 125 | 60 | RLF 1800 1950 115 | 180,0x195,0x15x125x60 RLF |
| 200,0 | 20,0 | 13,5 | 145 | 60 | RLF 2000 2200 135 | 200,0x20,0x13,5x145x60 RLF |
