Штоковое уплотнение / манжета TGH для гидроцилиндров
TGH — специализированное штоковое гидравлическое уплотнение и резинотканевая манжета штока для телескопических и выдвижных гидроцилиндров, рассчитанная на работу при переменных нагрузках, перекосах и повышенном риске выдавливания профиля в зазор.
Описание штокового уплотнения TGH
Штоковое уплотнение TGH применяется в телескопических и выдвижных гидроцилиндрах, где требуется надежная герметизация штока при переменных нагрузках, нестабильном движении и повышенном риске экструзии. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.

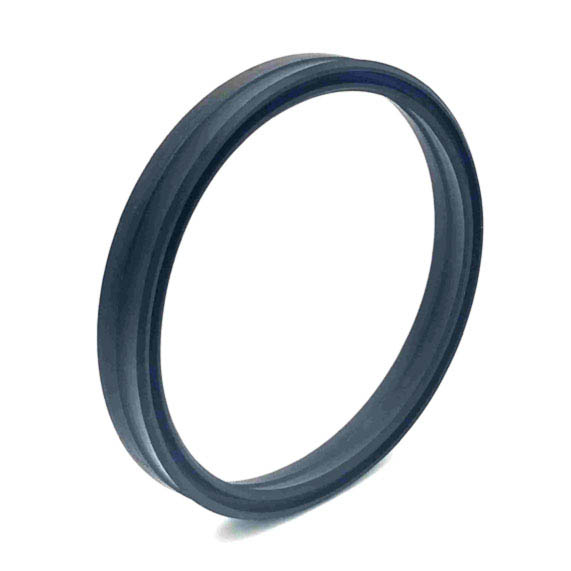

Уплотнение штока TGH изготавливается как цельный элемент путем вулканизации двух материалов: резинотканевой основы и нитрильного каучука. Резинотканевая часть выполняет функцию антиэкструзионной опоры, а эластомерная часть обеспечивает плотный контакт со штоком и удержание рабочей жидкости внутри гидроцилиндра.
Такая конструкция особенно полезна в цилиндрах, где возникают перекосы, нестабильные нагрузки, повышенное трение и риск выдавливания уплотнительного профиля в монтажный зазор. Армированная основа помогает манжете сохранять форму, а рабочая кромка из NBR обеспечивает герметичность по поверхности штока.

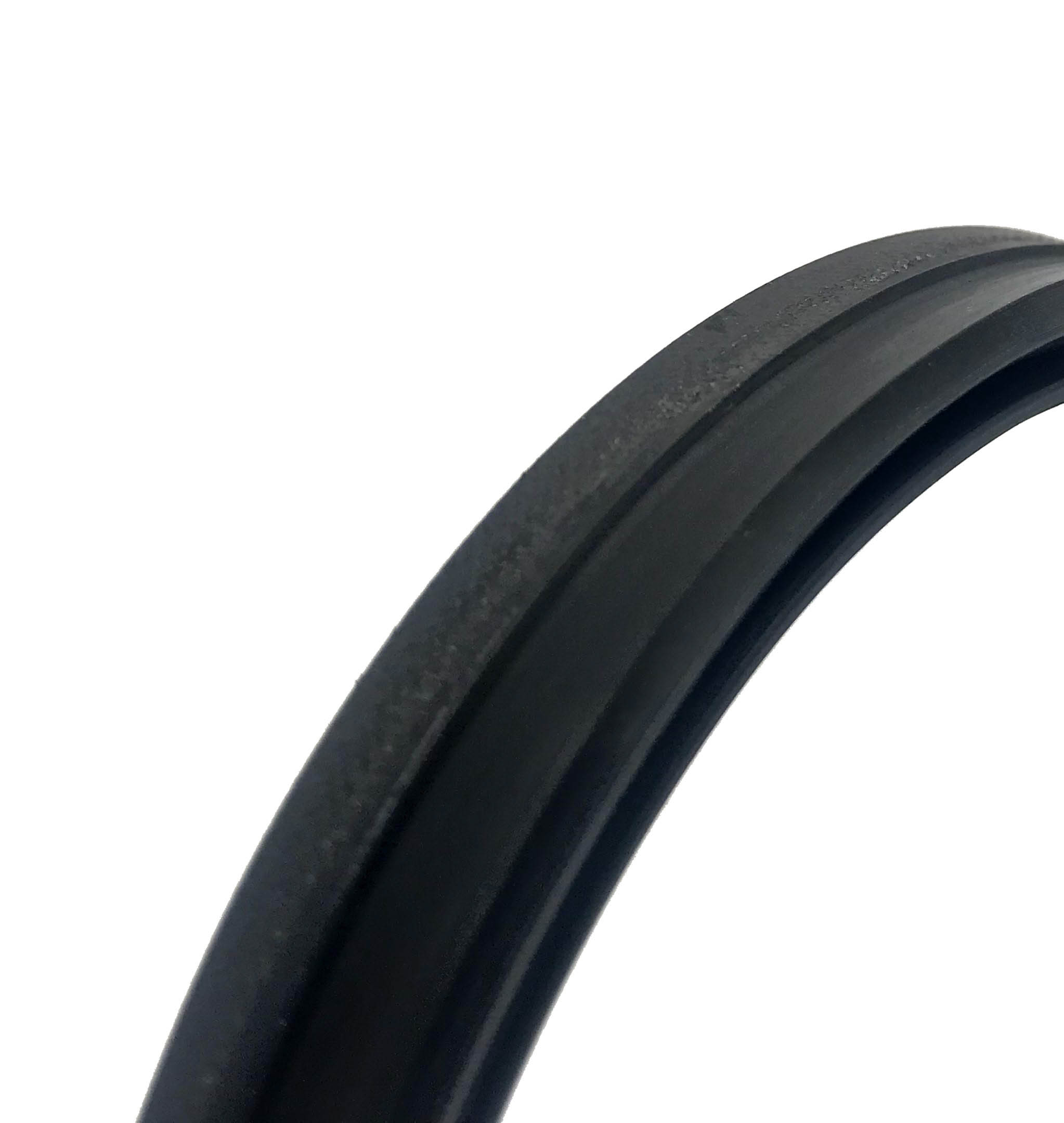

Профиль TGH имеет кромку, расположенную со стороны напорного потока. Это помогает уплотнению лучше сопротивляться давлению, стабильнее работать в выдвижных секциях и повышает надежность штокового узла в телескопических гидроцилиндрах спецтехники.

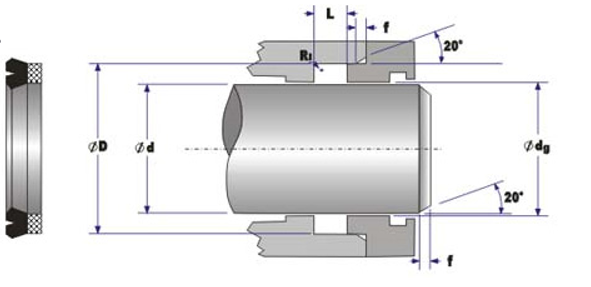

При подборе TGH важно учитывать размеры d × D × H, направление установки, давление, температуру, рабочую жидкость, состояние поверхности штока, тип цилиндра и величину рабочего зазора. Неправильно подобранное уплотнение штока может привести к выдавливанию манжеты, ускоренному износу или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | до 25 МПа / 250 bar | телескопические цилиндры, выдвижные цилиндры, гидравлика спецтехники, узлы с повышенным риском экструзии |
Преимущества уплотнения TGH
- штоковая манжета для телескопических и выдвижных гидроцилиндров
- цельная конструкция из двух вулканизированных материалов
- резинотканевая основа работает как антиэкструзионная опора
- нитрильный каучук обеспечивает герметичность по поверхности штока
- кромка со стороны давления улучшает сопротивление напорному потоку
- подходит для узлов с перекосами, переменными нагрузками и сложными условиями эксплуатации
- снижает риск выдавливания профиля в зазор при работе телескопического цилиндра
Аналоги и взаимозаменяемость TGH
Штоковое уплотнение TGH подбирается как резинотканевая манжета штока для телескопических и выдвижных цилиндров при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать направление установки, резинотканевую антиэкструзионную опору, тип цилиндра и фактический рабочий зазор.
