Штоковое уплотнение / манжета TTH AI с антиэкструзионным кольцом

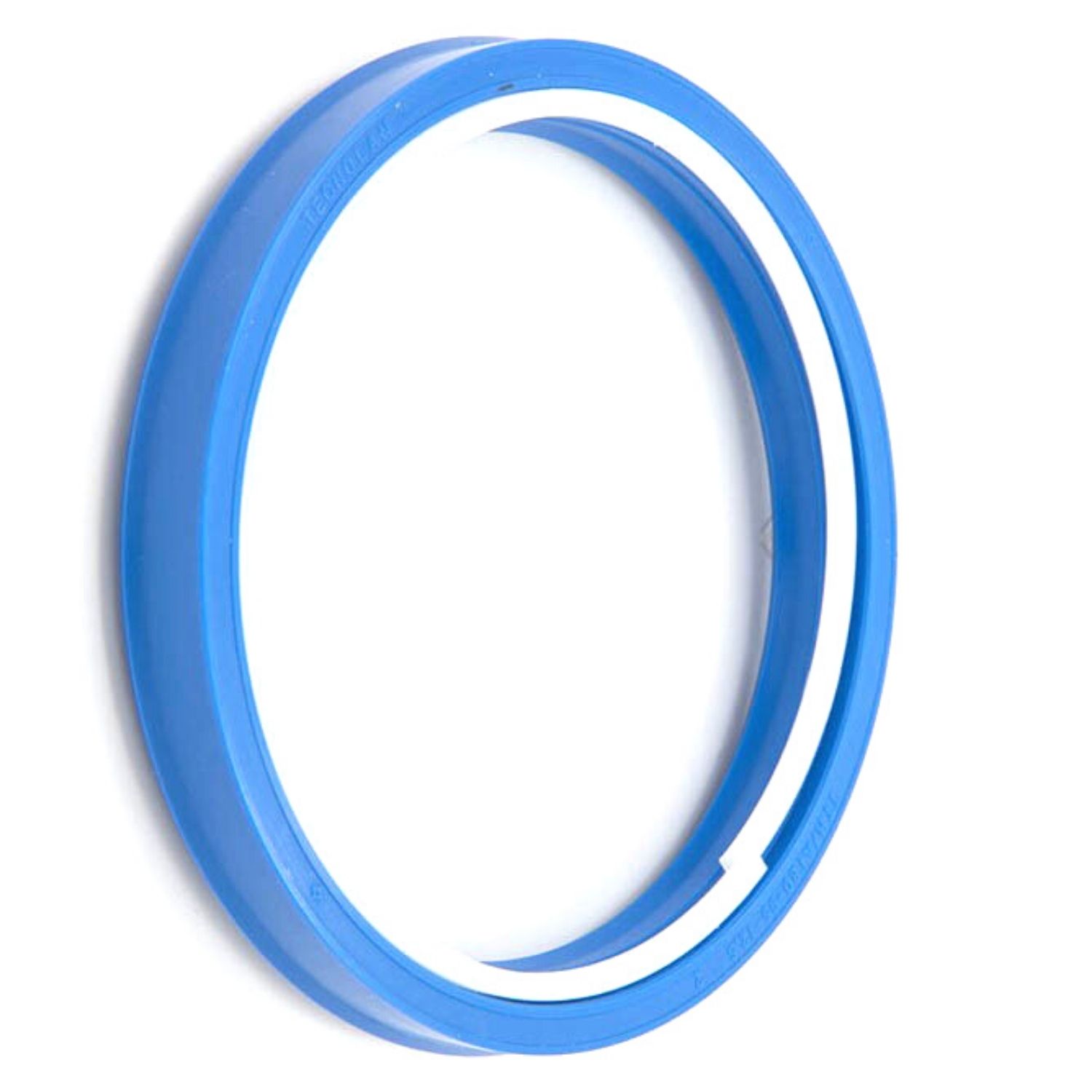

TTH AI — усиленное штоковое гидравлическое уплотнение и полиуретановая манжета штока с антиэкструзионным кольцом, предназначенная для гидроцилиндров строительной, землеройной и тяжелой промышленной техники, работающих при высоком и пульсирующем давлении.
Описание штокового уплотнения TTH AI
Штоковое уплотнение TTH AI применяется в гидравлических цилиндрах, где требуется надежная герметизация штока при высоких нагрузках, пульсирующем давлении и риске выдавливания профиля в зазор. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
Профиль TTH AI разработан на базе компактного трехгубочного уплотнения TTH, но дополнен антиэкструзионным кольцом. Такая конструкция делает гидравлическую манжету более устойчивой в тяжелых режимах, где стандартный полиуретановый профиль может терять форму, повреждаться по кромке или выдавливаться в монтажный зазор.
Антиэкструзионное кольцо из жесткого материала POM воспринимает часть нагрузки в зоне зазора и стабилизирует положение полиуретанового уплотнительного элемента. Это особенно важно при давлении выше 300 бар, гидравлических ударах, переменных нагрузках и работе цилиндров в загрязненной среде.

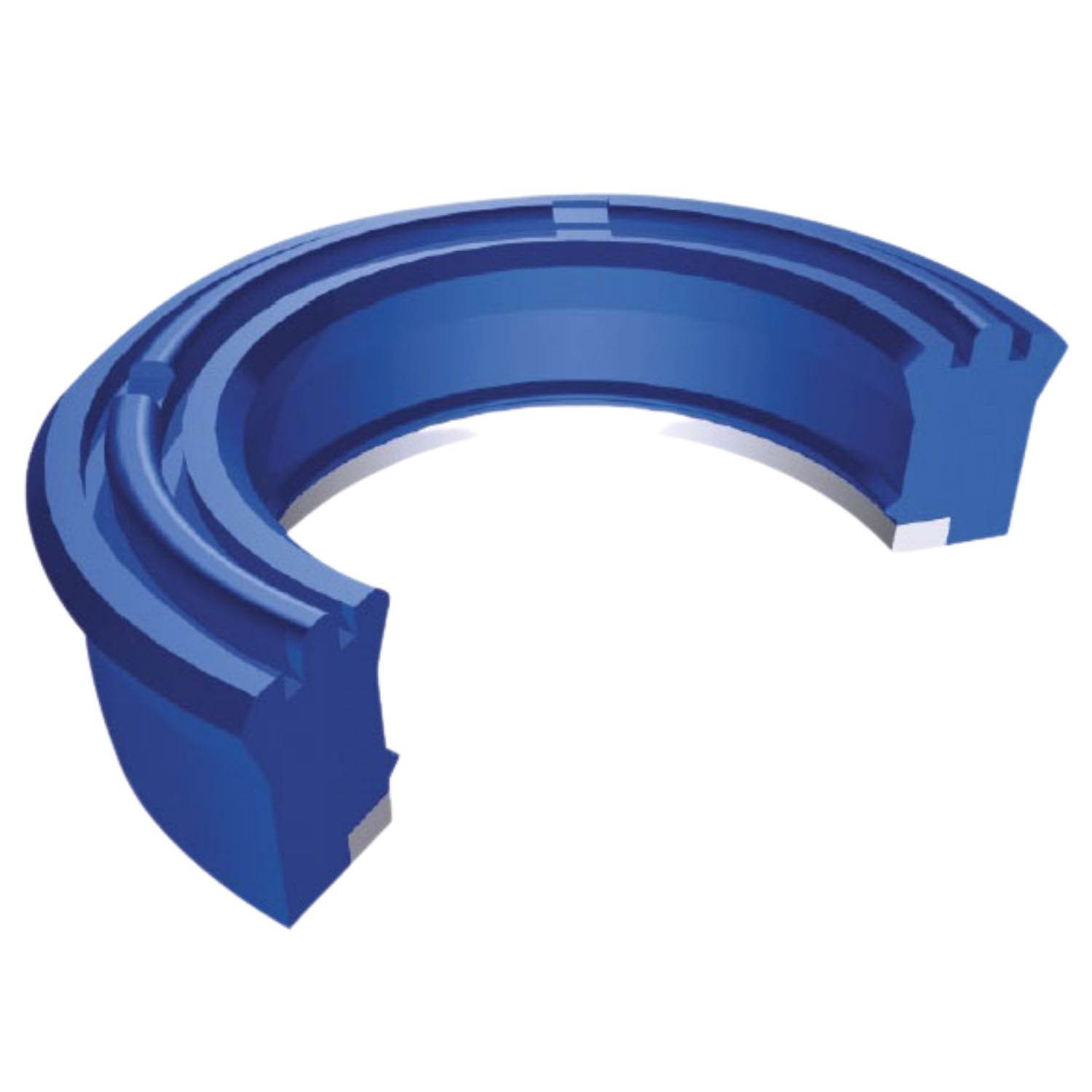

Трехгубочная геометрия TTH AI помогает сохранить устойчивый контакт со штоком и поддерживать герметичность в тяжелых условиях эксплуатации. Уплотнительная манжета подходит для экскаваторов, строительной техники, землеройных машин, промышленной гидравлики и цилиндров с высокими нагрузками.

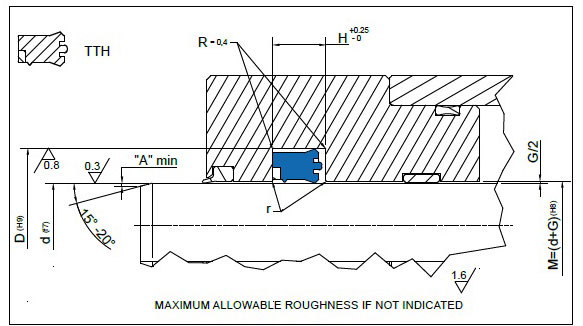

При подборе TTH AI необходимо учитывать размеры d × D × H, давление, температуру, рабочую жидкость, состояние поверхности штока, посадочную канавку и величину рабочего зазора. Неправильно подобранное уплотнение штока может привести к ускоренному износу манжеты, повышенному трению или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / POM | до 0.5 м/с | -35°C…+100°C | до 40 МПа / 400 bar | экскаваторы, строительная техника, землеройные машины, тяжелая гидравлика, цилиндры с высокими нагрузками и пульсирующим давлением |
Преимущества уплотнения TTH AI
- усиленная штоковая манжета с антиэкструзионным кольцом
- защита полиуретанового профиля от выдавливания в рабочий зазор
- повышенная надежность при высоком и пульсирующем давлении
- подходит для работы при давлении выше 300 бар
- комбинация PU / POM увеличивает устойчивость профиля к нагрузкам
- трехгубочная геометрия помогает сохранять герметичность в тяжелых условиях
- подходит для строительной, землеройной техники и тяжелой промышленной гидравлики
Аналоги и взаимозаменяемость TTH AI
Штоковое уплотнение TTH AI подбирается как усиленная манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать наличие антиэкструзионного кольца, трехгубочную геометрию профиля, рабочий зазор и требования к работе гидроцилиндра при высоких нагрузках.
