Штоковое уплотнение LRC для узких канавок
LRC — компактное двухсоставное штоковое уплотнение, близкое по конструкции к GIR D.E., но специально модифицированное для установки в узкие посадочные канавки.
Описание штокового уплотнения LRC
LRC относится к двухсоставным штоковым уплотнениям и работает по схеме, схожей с GIR D.E.: основное скользящее кольцо обеспечивает герметизацию по штоку, а эластомерное O-ring создает предварительный поджим и компенсирует рабочие зазоры.
Главная особенность LRC — уменьшенный и максимально компактный профиль. Уплотнение было модифицировано для применения в узких канавках, где стандартные PTFE-профили занимают слишком много места или требуют увеличенной посадочной геометрии.
Благодаря компактности, низкому трению и высокой скорости работы LRC подходит для узлов с ограниченным монтажным пространством, пневматических систем, легкой гидравлики и цилиндров, где требуется надежное уплотнение при сравнительно небольшом давлении.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | пневматика, низкое давление, компактные штоковые узлы, узкие канавки |
| PTFE / Carbon | до 4 м/с | -60°C…+200°C | до 20 МПа / 200 bar | агрессивные рабочие среды, узлы с низким трением, оборудование с ограниченной посадкой |
| PTFE / Vetro / NBR | до 4 м/с | -30°C…+100°C | до 20 МПа / 200 bar | легкая гидравлика, стандартные цилиндры, компактные посадочные места |
Преимущества уплотнения LRC
- компактный профиль для установки в узкие канавки
- схожий принцип работы с GIR D.E. при меньших посадочных размерах
- двухсоставная конструкция с эластомерным O-ring для поджима
- низкий коэффициент трения и высокая скорость работы
- подходит для пневматики, легкой гидравлики и низкого давления
- уменьшает требования к габаритам посадочного места
Аналоги и взаимозаменяемость LRC
Профиль LRC подбирается как компактное двухсоставное штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и скорости работы. При замене важно учитывать уменьшенную геометрию профиля, узкую канавку и рабочие условия с низким давлением или ограниченным монтажным пространством.
Фотографии и рендеры штоковое гидравлическое уплотнение LRC

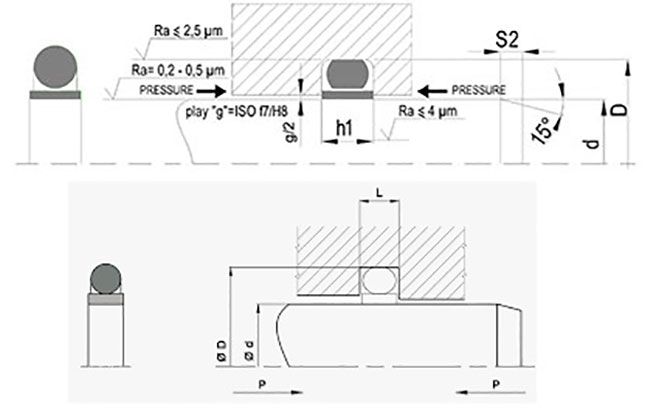

Фотографии и рендеры штокового гидравлического уплотнения LRC — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.
Размеры профиля XL
Техническая таблица размеров
| d | D | H | S | Артикул | Полное наименование |
|---|---|---|---|---|---|
| 5 | 5 | 9.5 | 2 | XL 610-5 | 5x5x9.5x2 XL |
| 38 | 38 | 46.0 | 4 | XL 824-38 | 38x38x46.0x4 XL |
| 100 | 100 | 112.1 | 6 | XL 345-100 | 100x100x112.1x6 XL |
| 6 | 6 | 10.5 | 2 | XL 011-6 | 6x6x10.5x2 XL |
| 40 | 40 | 48.0 | 4 | XL 825-40 | 40x40x48.0x4 XL |
| 110 | 110 | 122.0 | 6 | XL 348-110 | 110x110x122.0x6 XL |
| 8 | 8 | 12.5 | 2 | XL 012-8 | 8x8x12.5x2 XL |
| 42 | 42 | 50.0 | 4 | XL 224-42 | 42x42x50.0x4 XL |
| 120 | 120 | 135.5 | 8 | XL 428-120 | 120x120x135.5x8 XL |
| 10 | 10 | 16.2 | 3 | XL 614-10 | 10x10x16.2x3 XL |
| 45 | 45 | 53.0 | 4 | XL 225-45 | 45x45x53.0x4 XL |
| 125 | 125 | 140.5 | 8 | XL 429-125 | 125x125x140.5x8 XL |
| 12 | 12 | 18.2 | 3 | XL 113-12 | 12x12x18.2x3 XL |
| 50 | 50 | 61.6 | 6 | XL 329-50 | 50x50x61.6x6 XL |
| 130 | 130 | 145.5 | 8 | XL 431-130 | 130x130x145.5x8 XL |
| 14 | 14 | 20.2 | 3 | XL 114-14 | 14x14x20.2x3 XL |
| 55 | 55 | 66.7 | 6 | XL 331-55 | 55x55x66.7x6 XL |
| 140 | 140 | 155.5 | 8 | XL 434-140 | 140x140x155.5x8 XL |
| 15 | 15 | 21.1 | 3 | XL 809-15 | 15x15x21.1x3 XL |
| 56 | 56 | 67.6 | 6 | XL 331-56 | 56x56x67.6x6 XL |
| 150 | 150 | 165.5 | 8 | XL 437-150 | 150x150x165.5x8 XL |
| 16 | 16 | 22.2 | 3 | XL 617-16 | 16x16x22.2x3 XL |
| 60 | 60 | 717 | 6 | XL 333-60 | 60x60x717x6 XL |
| 160 | 160 | 175.5 | 8 | XL 439-160 | 160x160x175.5x8 XL |
| 18 | 18 | 24.1 | 3 | XL 116-18 | 18x18x24.1x3 XL |
| 63 | 63 | 74.7 | 6 | XL 334-63 | 63x63x74.7x6 XL |
| 170 | 170 | 186.3 | 8 | XL 878-170 | 170x170x186.3x8 XL |
| 20 | 20 | 26.2 | 3 | XL 118-20 | 20x20x26.2x3 XL |
| 65 | 65 | 76.6 | 6 | XL 334-65 | 65x65x76.6x6 XL |
| 180 | 180 | 196.3 | 8 | XL 442-180 | 180x180x196.3x8 XL |
| 22 | 22 | 28.2 | 3 | XL 119-22 | 22x22x28.2x3 XL |
| 70 | 70 | 81.7 | 6 | XL 336-70 | 70x70x81.7x6 XL |
| 190 | 190 | 206.3 | 8 | XL 884-190 | 190x190x206.3x8 XL |
| 25 | 25 | 31.2 | 3 | XL 121-25 | 25x25x31.2x3 XL |
| 75 | 75 | 87.1 | 6 | XL 338-75 | 75x75x87.1x6 XL |
| 200 | 200 | 216.3 | 8 | XL 445-200 | 200x200x216.3x8 XL |
| 28 | 28 | 36.0 | 4 | XL 217-28 | 28x28x36.0x4 XL |
| 80 | 80 | 92.1 | 6 | XL 339-80 | 80x80x92.1x6 XL |
| 250 | 250 | 266.3 | 8 | XL 449-250 | 250x250x266.3x8 XL |
| 30 | 30 | 38.0 | 4 | XL 218-30 | 30x30x38.0x4 XL |
| 85 | 85 | 97.1 | 6 | XL 341-85 | 85x85x97.1x6 XL |
| 280 | 280 | 296.3 | 8 | XL 686-280 | 280x280x296.3x8 XL |
| 90 | 90 | 102.1 | 6 | XL 342-90 | 90x90x102.1x6 XL |
| 300 | 300 | 3163 | 8 | XL 453-300 | 300x300x3163x8 XL |
| 35 | 35 | 42.9 | 4 | XL 221-35 | 35x35x42.9x4 XL |
| 95 | 95 | 107.1 | 6 | XL 344-95 | 95x95x107.1x6 XL |
