Комбинированное уплотнение AUNIPSL
AUNIPSL — комбинированное уплотнение и грязесъемник для пневмоцилиндров с быстрым монтажом в открытое посадочное место.
Описание AUNIPSL
Основной особенностью AUNIPSL является возможность установки в полностью открытое посадочное место без разборки узла. Это достигается благодаря конструкции профиля, допускающей монтаж как вручную, так и автоматически.
Уплотнение сочетает функции герметизации и грязесъемника, предотвращая попадание загрязнений в цилиндр и обеспечивая стабильную работу штока даже при наличии смещений.
Комбинированная конструкция (NBR/POM, PU или FKM) обеспечивает прочность, износостойкость и устойчивость к температурным и механическим нагрузкам.
Технические характеристики
| Материал | Скорость | Температура | Давление |
|---|---|---|---|
| NBR/POM | 1 м/с | -30°C…+105°C | 1.6 МПа |
| PU | 1 м/с | -30°C…+80°C | 1.6 МПа |
| FKM (Viton) | 1 м/с | -20°C…+200°C | 1.6 МПа |
Преимущества AUNIPSL
- монтаж в полностью открытое посадочное место
- функция уплотнения и грязесъемника в одном профиле
- устойчивость к загрязнениям и смещению штока
- высокая износостойкость материалов
- быстрая замена без разборки цилиндра
Аналоги и взаимозаменяемость
AUNIPSL подбирается как комбинированное уплотнение при совпадении размеров и условий эксплуатации.

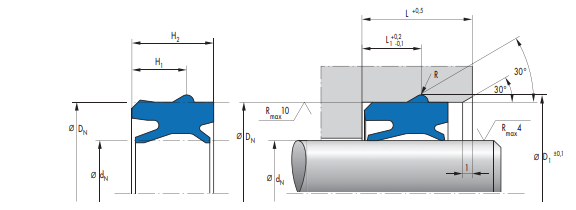

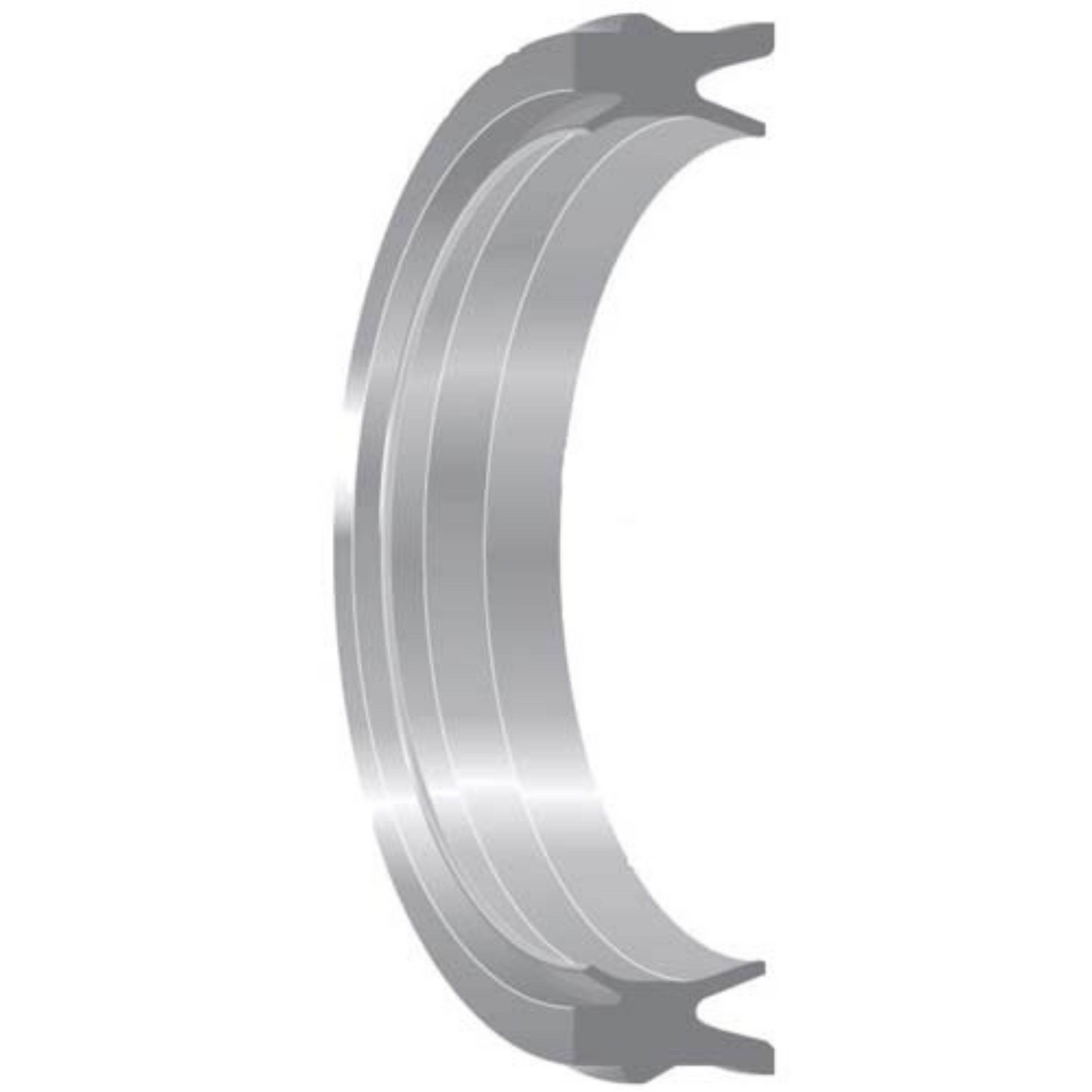

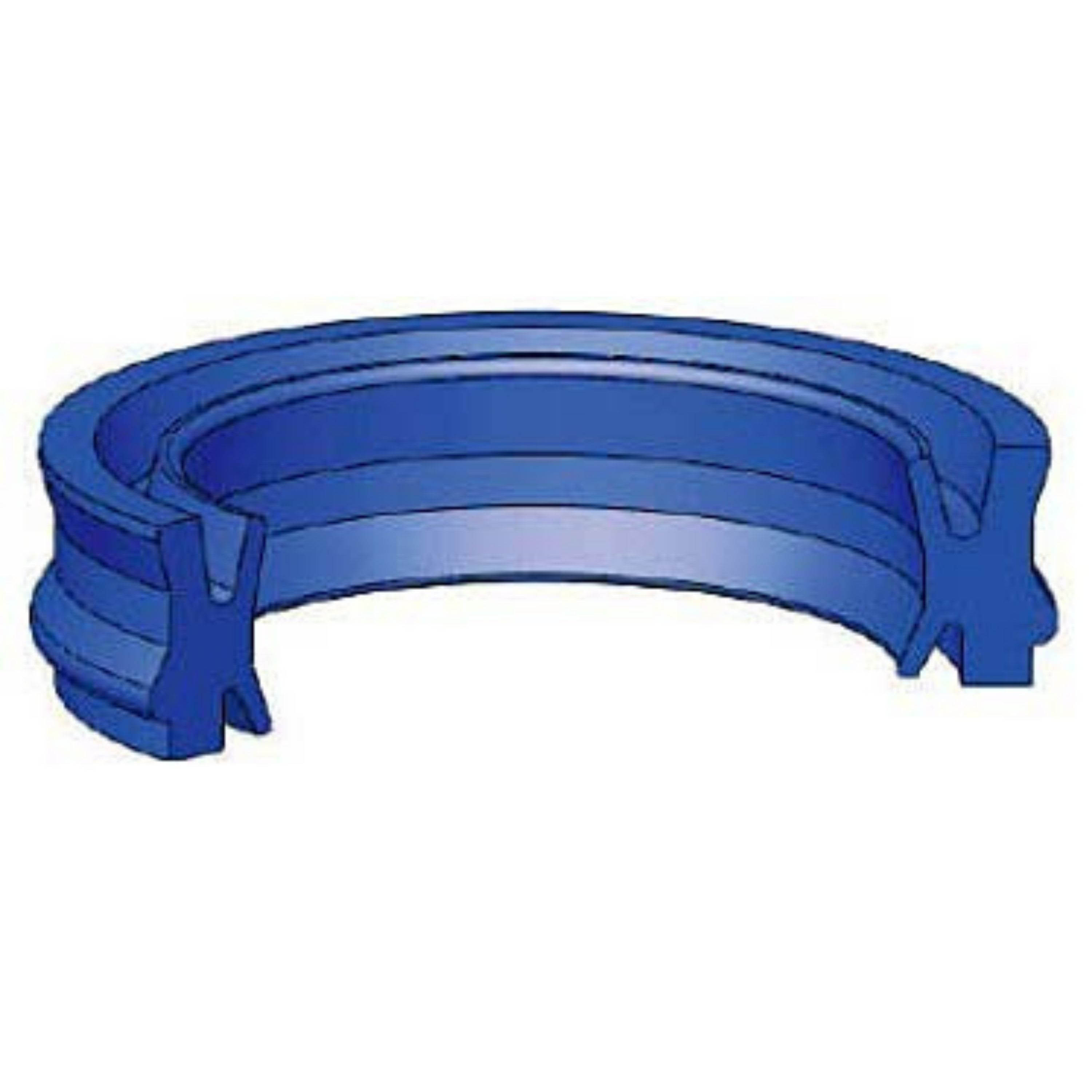

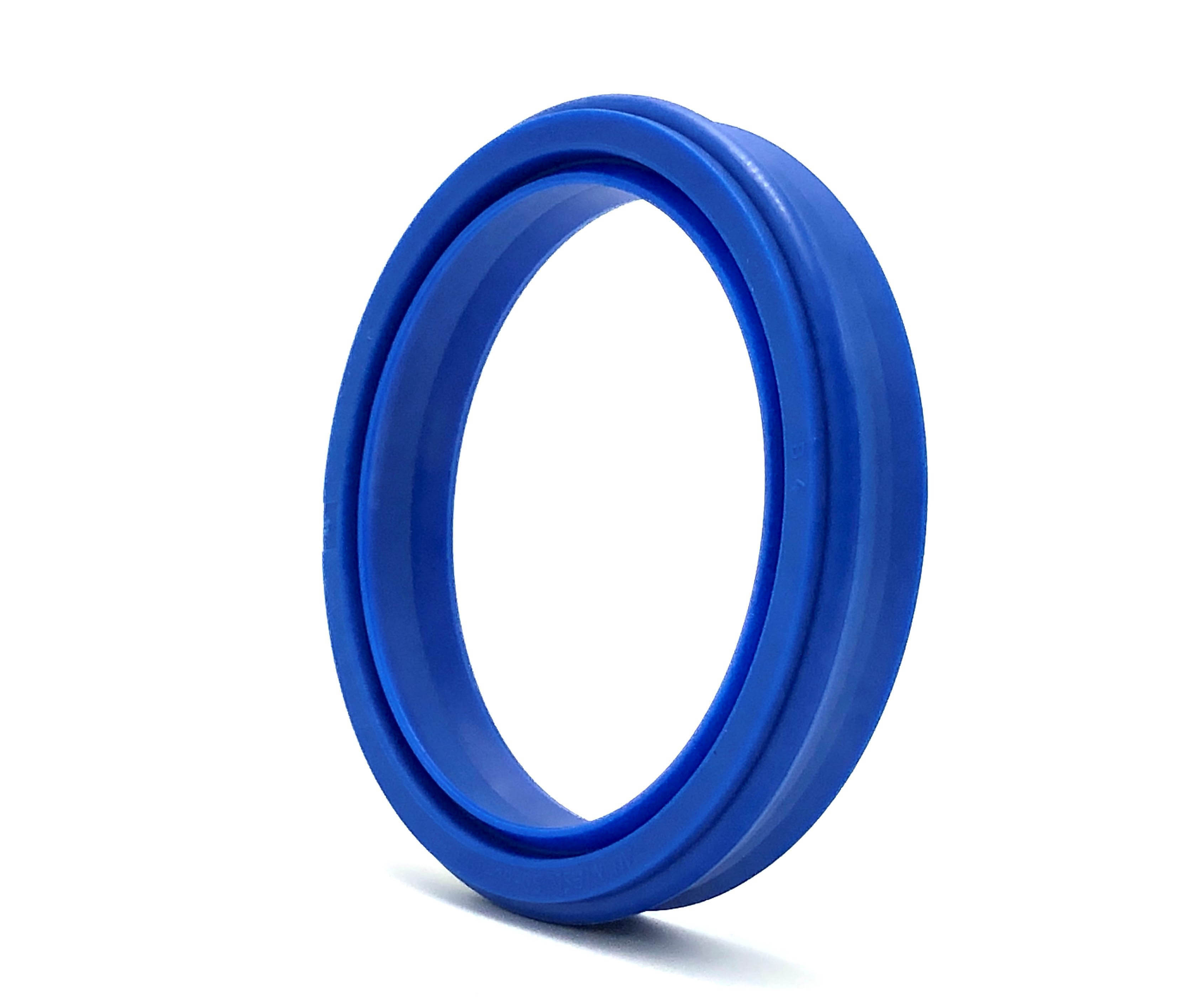

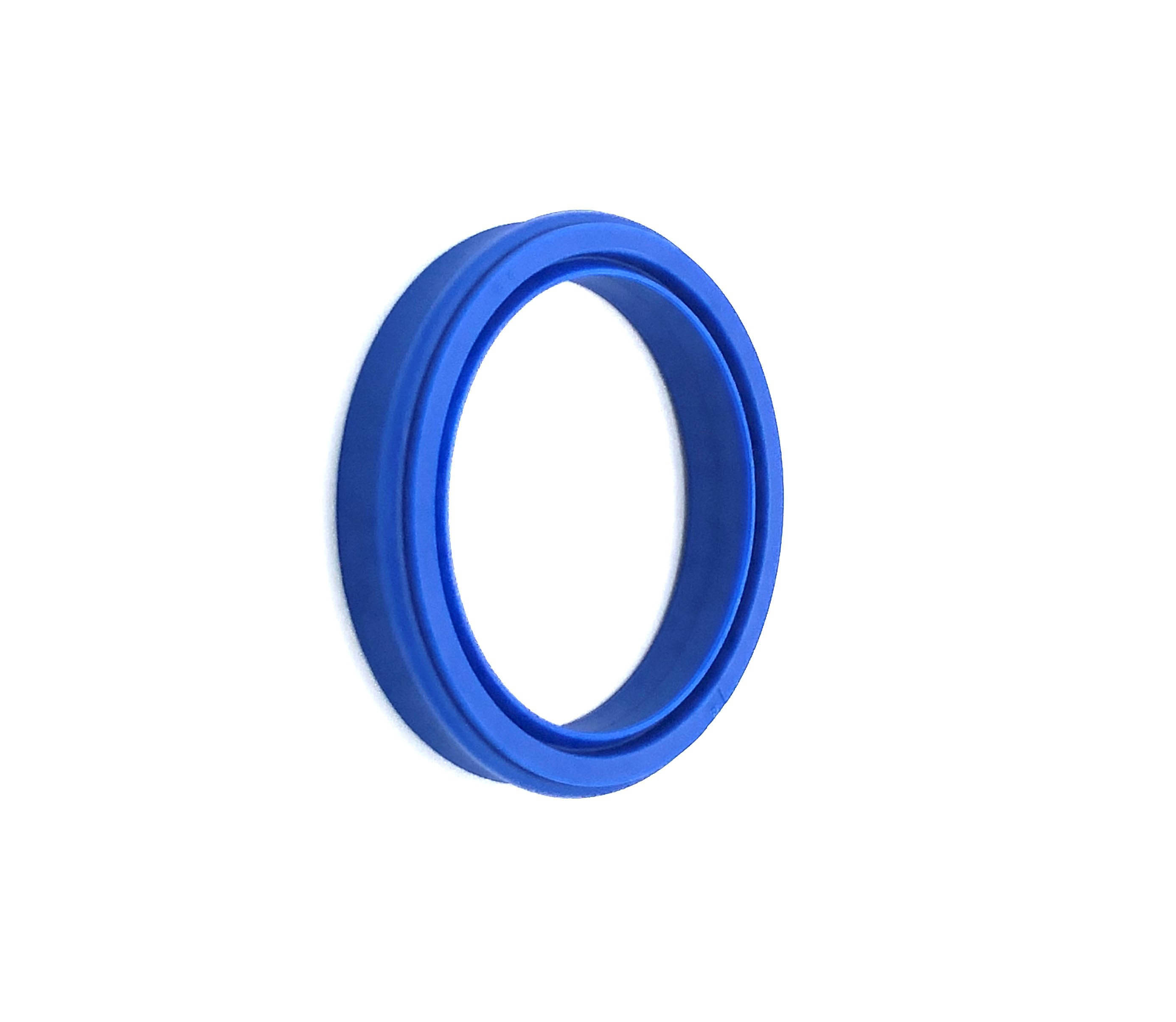

Визуальная схема и геометрия профиля AUNIPSL
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения AUNIPSL для подбора размеров и сравнения с аналогами.
Размеры профиля AUNIPSL
Техническая таблица размеров
| d | D | H | L | S | D1 | D2 | B | b | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 20 | 10,4 | 22,2 | 13 | 7,7 | 7 | 1,1 | — | 431469 | 12x20x10,4x22,2x13x7,7x7x1,1 AUNIPSL |
| 12 | 22 | 10,4 | 24,2 | 13 | 7,7 | 7 | 1,1 | — | 407284 | 12x22x10,4x24,2x13x7,7x7x1,1 AUNIPSL |
| 14 | 24 | 10,4 | 26,2 | 13 | 7,7 | 7 | 1,1 | — | 431468 | 14x24x10,4x26,2x13x7,7x7x1,1 AUNIPSL |
| 16 | 26 | 10,4 | 28,2 | 13 | 7,7 | 7 | 1,1 | — | 407285 | 16x26x10,4x28,2x13x7,7x7x1,1 AUNIPSL |
| 18 | 26 | 10,4 | 28,2 | 13 | 7,7 | 5 | 7 | 1,1 | 431467 | 18x26x10,4x28,2x13x7,7x5x7x1,1 AUNIPSL |
| 18 | 28 | 10,4 | 30,2 | 13 | 7,7 | 7 | 1,1 | — | 431465 | 18x28x10,4x30,2x13x7,7x7x1,1 AUNIPSL |
| 30 | 10,4 | 32,2 | 13 | 7,7 | 20 | 7 | 1,1 | — | 407287 | 30x10,4x32,2x13x7,7x20x7x1,1 AUNIPSL |
| 22 | 32 | 7,3 | 10,4 | 34,8 | 13 | 8 | 1,4 | — | 431464 | 22x32x7,3x10,4x34,8x13x8x1,4 AUNIPSL |
| 25 | 35 | 7,3 | 10,4 | 37,8 | 13 | 8 | 1,4 | — | 407288 | 25x35x7,3x10,4x37,8x13x8x1,4 AUNIPSL |
| 30 | 40 | 7,3 | 10,4 | 42,8 | 13 | 8 | 1,4 | — | 431462 | 30x40x7,3x10,4x42,8x13x8x1,4 AUNIPSL |
| 32 | 42 | 7,3 | 10,4 | 44,8 | 13 | 8 | 1,4 | — | 407290 | 32x42x7,3x10,4x44,8x13x8x1,4 AUNIPSL |
| 40 | 50 | 7,3 | 10,4 | 52,8 | 13 | 8 | 1,4 | — | 398274 | 40x50x7,3x10,4x52,8x13x8x1,4 AUNIPSL |
| 50 | 60 | 7,7 | 10,4 | 63,6 | 13 | 8,6 | 1,8 | — | 398275 | 50x60x7,7x10,4x63,6x13x8,6x1,8 AUNIPSL |
| 50 | 60 | 7,7 | 10,4 | — | — | — | — | — | 398275 | 50x60x7,7x10,4 AUNIPSL |
