Штоковое уплотнение / манжета MYBR
MYBR — комбинированное штоковое гидравлическое уплотнение и PTFE-манжета штока с эластомерным поджимом NBR, рассчитанная на динамические режимы, перепады давления, противодавление и ударные нагрузки в гидроцилиндрах.

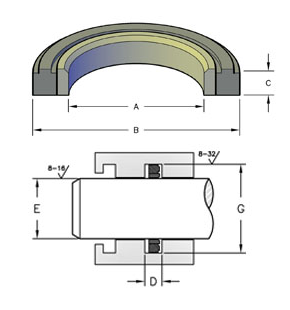

Описание штокового уплотнения MYBR
Штоковое уплотнение MYBR применяется для герметизации штока гидравлического цилиндра в узлах, где обычная манжета может нестабильно работать из-за перепадов давления, динамических нагрузок и ударных режимов. Профиль устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.
MYBR представляет собой двухсоставное уплотнение, состоящее из формованного PTFE-элемента и резинового кольца NBR. PTFE-часть обеспечивает скольжение, низкое трение и контакт со штоком, а эластомерное кольцо выполняет функцию поджима, компенсации зазоров и стабилизации положения профиля в канавке.
Конструкция MYBR помогает гасить пики давления и защищать штоковое уплотнение от ударных нагрузок. Это особенно важно в гидросистемах с нестабильным режимом работы, резкими изменениями давления, вибрациями или периодическим противодавлением.
Специальные канавки на резиновой части снижают противодавление и улучшают динамику работы уплотнения. Благодаря этому манжета стабильнее скользит по штоку, меньше нагревается в зоне контакта и помогает увеличить ресурс штокового узла.
При подборе MYBR важно учитывать размеры d × D × H, рабочее давление, температуру, гидравлическую жидкость, состояние поверхности штока, посадочную канавку и режим нагрузки. Неправильно подобранная PTFE-манжета может привести к повышенной утечке, нестабильному поджиму или ускоренному износу скользящего элемента.
Технические характеристики PTFE-манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PTFE / NBR | зависит от размера и режима работы | -40°C…+220°C | до 34 МПа / 340 bar | штоковые узлы, динамические гидроцилиндры, перепады давления, ударные нагрузки, системы с противодавлением |
Преимущества уплотнения MYBR
- двухсоставная штоковая манжета с PTFE-элементом и поджимом NBR
- поглощает пики давления и ударные нагрузки в гидроцилиндре
- низкое трение благодаря скользящему PTFE-профилю
- стабильно работает при динамических режимах и перепадах давления
- канавки на резиновой части помогают снизить противодавление
- эластомерный поджим компенсирует зазоры и поддерживает контакт со штоком
- помогает увеличить ресурс штокового узла при сложных режимах работы
Аналоги и взаимозаменяемость MYBR
Штоковое уплотнение MYBR подбирается как комбинированная PTFE-манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать наличие PTFE-части, эластомерного поджима NBR, рабочее давление, противодавление и динамический режим гидроцилиндра.
