Штоковое уплотнение / манжета TSE каплеобразного профиля

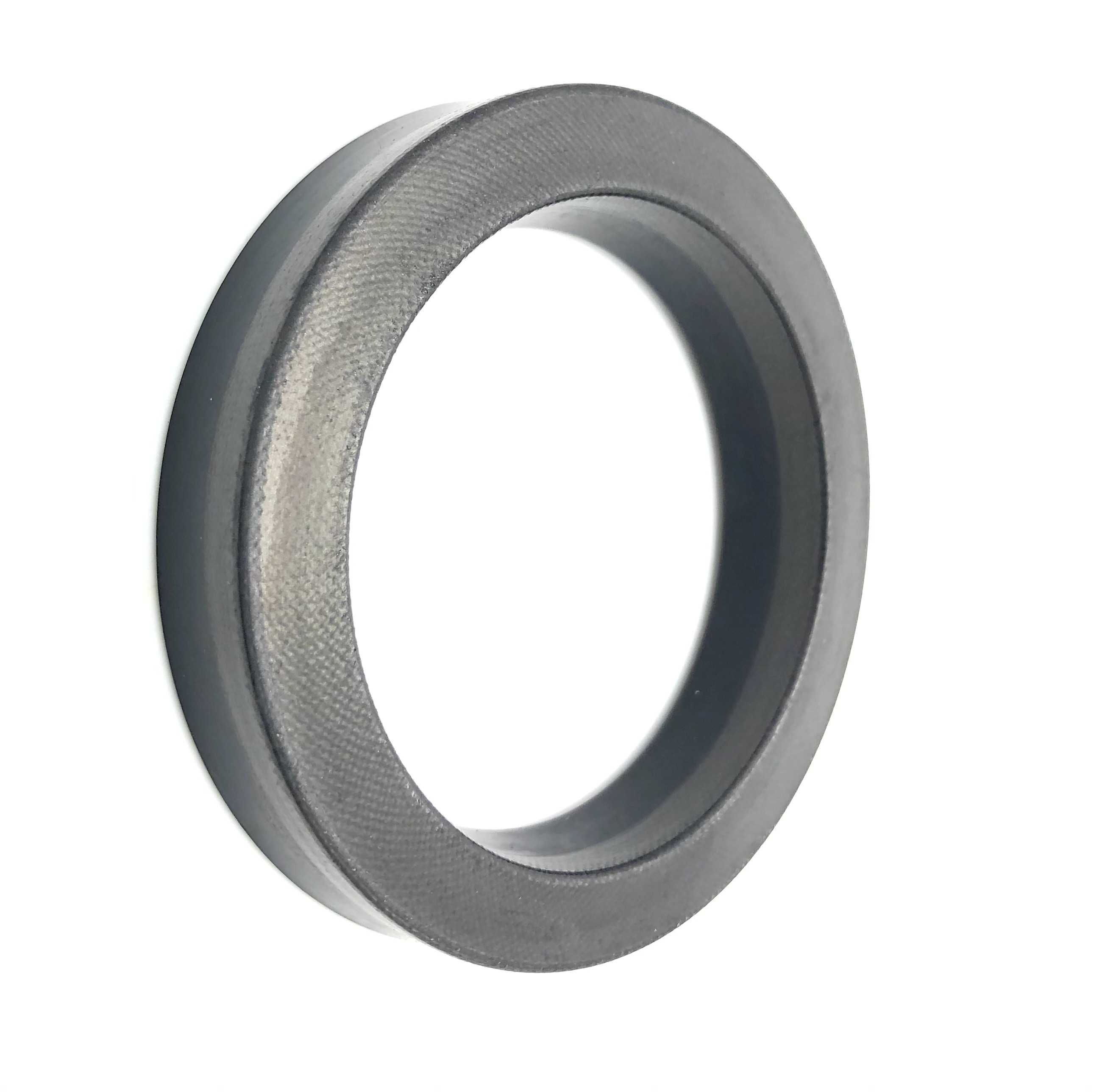

TSE — компактное штоковое гидравлическое уплотнение и резинотканевая манжета штока каплеобразной формы, которая создает герметичность за счет предварительно заданной геометрии и подходит для гидроцилиндров с изношенными, восстановленными или неидеальными рабочими поверхностями.
Описание штокового уплотнения TSE
Штоковое уплотнение TSE применяется для герметизации штоков гидравлических цилиндров и является альтернативой классическим воротниковым манжетам профилей TTI, TTS и похожих решений. Манжета устанавливается в посадочную канавку крышки цилиндра и работает по поверхности штока при возвратно-поступательном движении.

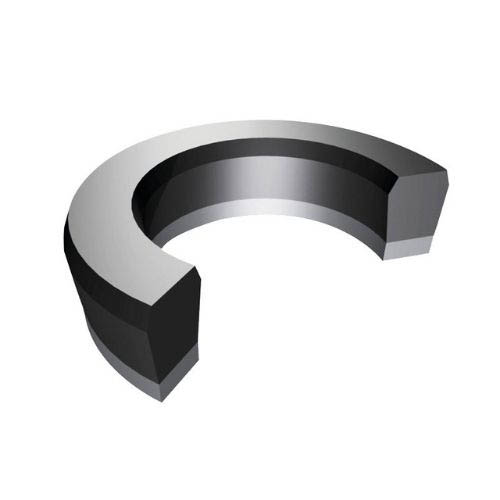

В отличие от обычных U-образных манжет, рабочий эффект TSE формируется не только раскрытием губок под давлением, а самой каплеобразной геометрией профиля. Такая форма изначально создает стабильный контакт с поверхностью штока и помогает сохранять герметичность в ремонтных гидроцилиндрах.
Каплеобразная штоковая манжета TSE особенно полезна там, где стандартные полиуретановые уплотнения работают нестабильно: на изношенных, восстановленных, шероховатых или неидеальных поверхностях. Резинотканевое исполнение повышает стойкость к истиранию и помогает профилю лучше переносить тяжелые условия эксплуатации.
По сравнению с обычными PU-манжетами, TSE может быть дороже в производстве и встречается реже, но в ряде задач дает более надежный результат. Такая гидравлическая манжета подходит для ремонтной гидравлики, промышленного оборудования, старых цилиндров и узлов, где важна работа по поверхности неидеального качества.

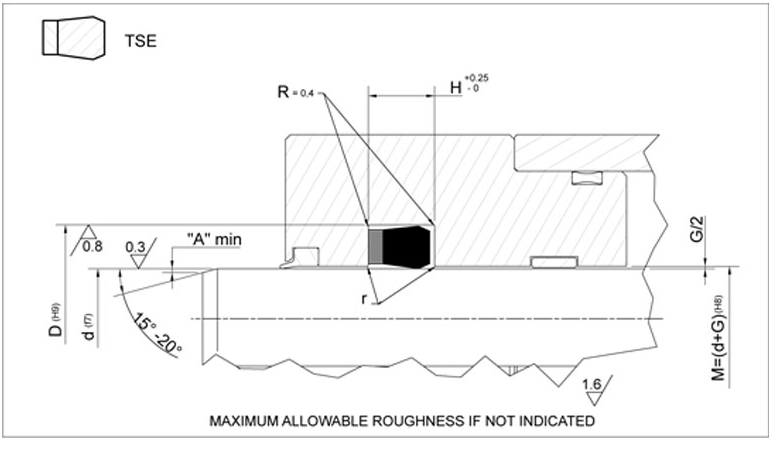

При подборе TSE важно учитывать размеры d × D × H, материал исполнения, давление, температуру, рабочую жидкость, состояние поверхности штока и посадочную канавку. Неправильно подобранное уплотнение штока может привести к повышенному трению, ускоренному износу манжеты или повторной течи гидроцилиндра.
Технические характеристики штоковой манжеты
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | до 25 МПа / 250 bar | штоковые узлы, гидроцилиндры с изношенными поверхностями, промышленная гидравлика, ремонтные цилиндры |
| Viton / Fabric | до 0.5 м/с | -20°C…+200°C | до 25 МПа / 250 bar | высокотемпературные узлы, специальные жидкости, тяжелые условия эксплуатации |
| Brit / Gommatela | до 0.5 м/с | -50°C…+100°C | до 25 МПа / 250 bar | низкотемпературные узлы, стандартные гидроцилиндры, ремонтная гидравлика |
Преимущества уплотнения TSE
- каплеобразная штоковая манжета для стабильного контакта со штоком
- альтернатива воротниковым манжетам TTI, TTS и похожим профилям
- лучше работает по изношенным поверхностям по сравнению с обычными PU-манжетами
- резинотканевый материал повышает стойкость к истиранию и деформации
- подходит для ремонтных гидроцилиндров и неидеальных рабочих поверхностей
- может применяться в промышленной гидравлике и тяжелых условиях эксплуатации
- доступны специальные материалы для температуры и сложных рабочих сред
Аналоги и взаимозаменяемость TSE
Штоковое уплотнение TSE подбирается как компактная каплеобразная манжета штока при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать геометрию профиля, материал исполнения, состояние поверхности штока и отличие TSE от классических U-образных манжет.
