Штоковое уплотнение TGO для гидроцилиндров
TGO — штоковое уплотнение особого профиля для гидроцилиндров среднего и высокого давления, рассчитанное на надежную работу по штоку в сложных условиях эксплуатации.
Описание штокового уплотнения TGO
TGO применяется для герметизации штоков гидравлических цилиндров и отличается особым профилем, который обеспечивает устойчивый контакт с рабочей поверхностью. Уплотнение подходит для узлов, где требуется надежная герметичность при средних и повышенных давлениях.
Профиль TGO выполняется как цельный элемент из резинотканевого материала на основе NBR или специального высокотемпературного исполнения. Такая конструкция сочетает эластичность уплотняющей части и повышенную механическую прочность армированной структуры.
За счет материала и формы TGO хорошо работает в стандартных гидроцилиндрах, стержнях клапанов, автоматах и гидродинамических компонентах. Уплотнение востребовано там, где важны износостойкость, низкая остаточная деформация и стабильная работа при длительных циклах.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR / Fabric | до 0.5 м/с | -30°C…+110°C | 15–25 МПа / 150–250 bar | штоки гидроцилиндров, стандартные цилиндры, стержни клапанов, автоматы, гидродинамические компоненты |
| Viton / Fabric | до 0.5 м/с | -20°C…+200°C | 15–25 МПа / 150–250 bar | высокотемпературные узлы, специальные жидкости, промышленная гидравлика |
Преимущества уплотнения TGO
- особый профиль для герметизации штоков гидроцилиндров
- подходит для работы при средних и повышенных давлениях
- резинотканевый материал обеспечивает высокую износостойкость
- цельная конструкция упрощает установку в посадочную канавку
- низкая остаточная деформация помогает сохранить стабильную герметичность
- доступно исполнение из специального материала для высоких температур
Аналоги и взаимозаменяемость TGO
Профиль TGO подбирается как штоковое уплотнение при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать форму профиля, резинотканевое исполнение и требования к работе при средних или повышенных давлениях.

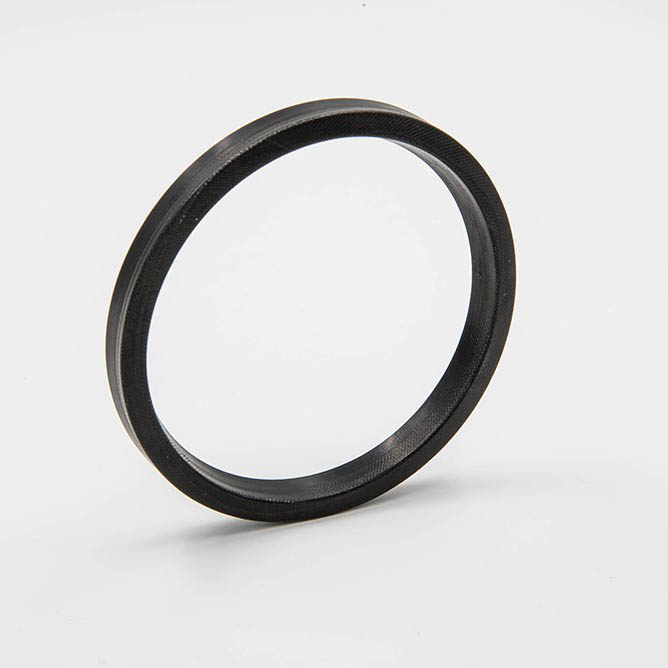

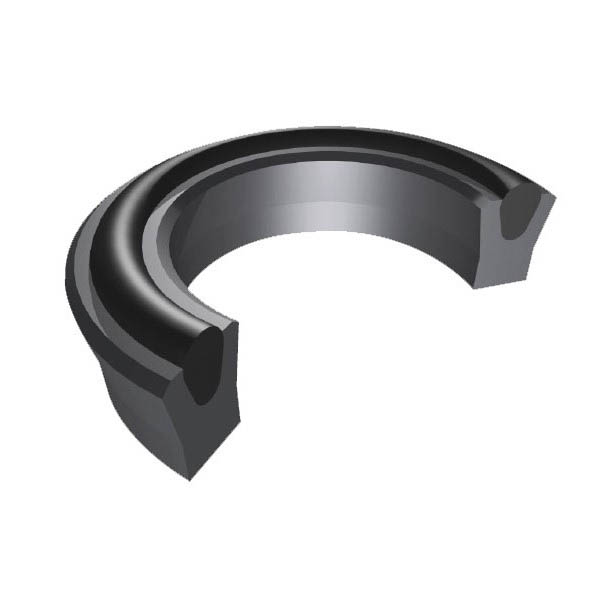

Фотографии и рендеры штоковое гидравлическое уплотнение TGO
Фотографии и рендеры штокового гидравлического уплотнения TGO — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

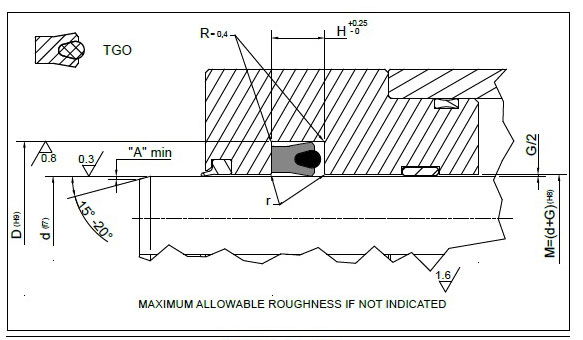

Размеры профиля TGO
Техническая таблица размеров
| d | D | H | Дополнительное обозначение | Артикул | Полное наименование |
|---|---|---|---|---|---|
| 5 | 12 | 6,4 | TGO 2501 | 047019 | 5x12x6,4 TGO |
| 6 | 13 | 6,4 | TGO 2502 | 051023 | 6x13x6,4 TGO |
| 8 | 15 | 6,4 | TGO 2503 | 059031 | 8x15x6,4 TGO |
| 10 | 17 | 6,4 | TGO 2504 | 066039 | 10x17x6,4 TGO |
| 10 | 18 | 6,5 | TGO 2504/1 | 066039/S1 | 10x18x6,5 TGO |
| 10 | 18 | 8,5 | TGO 2504/2 | 066039/S2 | 10x18x8,5 TGO |
| 12 | 19 | 6,4 | TGO 2505 | 074047 | 12x19x6,4 TGO |
| 14 | 22 | 6,4 | TGO 2506 | 086055 | 14x22x6,4 TGO |
| 15 | 23 | 6,4 | TGO 2507 | 090059 | 15x23x6,4 TGO |
| 16 | 24 | 6,4 | TGO 2508 | 094063 | 16x24x6,4 TGO |
| 18 | 26 | 6,4 | TGO 2509 | 102070 | 18x26x6,4 TGO |
| 20 | 28 | 6,4 | TGO 2510 | 110078 | 20x28x6,4 TGO |
| 22 | 30 | 6,4 | TGO 2511 | 118086 | 22x30x6,4 TGO |
| 24 | 32 | 5 | TGO 2511/1 | 125094 | 24x32x5 TGO |
| 25 | 33 | 6,4 | TGO 2512 | 129098 | 25x33x6,4 TGO |
| 28 | 36 | 6,4 | TGO 2513 | 141110 | 28x36x6,4 TGO |
| 30 | 38 | 6,4 | TGO 2514 | 149118 | 30x38x6,4 TGO |
| 32 | 40 | 6,4 | TGO 2515 | 157125 | 32x40x6,4 TGO |
| 35 | 43 | 6,4 | TGO 2516 | 169137 | 35x43x6,4 TGO |
| 35 | 43 | 8,5 | TGO 2516/1 | 169137/S1 | 35x43x8,5 TGO |
| 36 | 44 | 6,4 | TGO 2517 | 173141 | 36x44x6,4 TGO |
| 40 | 48 | 6,4 | TGO 2518 | 188157 | 40x48x6,4 TGO |
| 42 | 50 | 6,4 | TGO 2519 | 196165 | 42x50x6,4 TGO |
| 45 | 53 | 8,5 | TGO 2519/1 | 208177 | 45x53x8,5 TGO |
| 45 | 55 | 8 | TGO 2520 | 216177 | 45x55x8 TGO |
| 50 | 60 | 8 | TGO 2521 | 236196 | 50x60x8 TGO |
| 50 | 62 | 9,6 | TGO 2521/1 | 244196 | 50x62x9,6 TGO |
| 55 | 63 | 8,5 | TGO 2521/2 | 248216 | 55x63x8,5 TGO |
| 55 | 65 | 8 | TGO 2522 | 255216 | 55x65x8 TGO |
| 55 | 65 | 13,5 | TGO 2522/1 | 255216/S1 | 55x65x13,5 TGO |
| 56 | 66 | 8 | TGO 2523 | 250220 | 56x66x8 TGO |
| 60 | 70 | 8 | TGO 2524 | 275236 | 60x70x8 TGO |
| 63 | 75 | 9,6 | TGO 2525 | 295248 | 63x75x9,6 TGO |
| 65 | 73 | 8,5 | TGO 2525/1 | 287255 | 65x73x8,5 TGO |
| 65 | 77 | 9,6 | TGO 2526 | 303255 | 65x77x9,6 TGO |
| 70 | 82 | 9,6 | TGO 2527 | 322275 | 70x82x9,6 TGO |
| 75 | 87 | 9,6 | TGO 2528 | 342295 | 75x87x9,6 TGO |
| 80 | 92 | 9,6 | TGO 2529 | 362314 | 80x92x9,6 TGO |
| 85 | 97 | 9,6 | TGO 2530 | 381334 | 85x97x9,6 TGO |
| 90 | 102 | 9,6 | TGO 2531 | 401354 | 90x102x9,6 TGO |
| 100 | 108 | 12,5 | TGO 2531/1 | 425393 | 100x108x12,5 TGO |
| 100 | 115 | 12 | TGO 2532 | 452393 | 100x115x12 TGO |
| 105 | 113 | 6,5 | TGO 2532/1 | 444413 | 105x113x6,5 TGO |
| 110 | 125 | 12 | TGO 2533 | 492433 | 110x125x12 TGO |
| 115 | 130 | 12 | TGO 2534 | 511452 | 115x130x12 TGO |
| 125 | 140 | 12 | TGO 2535 | 551492 | 125x140x12 TGO |
| 130 | 145 | 11,5 | TGO 2535/1 | 570511 | 130x145x11,5 TGO |
| 140 | 160 | 16 | TGO 2536 | 629551 | 140x160x16 TGO |
| 150 | 170 | 16 | TGO 2537 | 669590 | 150x170x16 TGO |
| 160 | 180 | 16 | TGO 2538 | 708629 | 160x180x16 TGO |
| 180 | 200 | 16 | TGO 2539 | 787708 | 180x200x16 TGO |
| 200 | 220 | 16 | TGO 2540 | 866787 | 200x220x16 TGO |
