Штоковое уплотнение TDMI тандемного типа
TDMI — тандемное штоковое уплотнение Hunger с полиуретановой основой и PTFE-бронзовым скользящим кольцом для герметизации даже при нулевом давлении.
Описание штокового уплотнения TDMI
TDMI — штоковое уплотнение тандемного типа, применяемое для герметизации гидравлических цилиндров при работе с различными жидкостями. Конструкция включает полиуретановое опорное кольцо с двумя уплотнительными кромками и внутреннее скользящее кольцо из PTFE-бронзового композита.
До установки уплотнительная кромка имеет предварительный натяг и выступает за номинальный диаметр, а после монтажа прижимается к стенке цилиндра. Это обеспечивает герметичность даже при нулевом давлении и стабильную работу в широком диапазоне нагрузок.
Благодаря тандемной схеме TDMI может использоваться для разделения различных сред с обеих сторон уплотнения. При необходимости профиль работает с одной стороны как уплотнение, а с другой — как скребок, предотвращая попадание загрязнений или влаги.
Технические характеристики штоковых манжет
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU / PTFE Bronze | до 1 м/с | -35°C…+100°C | до 25 МПа / 250 bar | гидроцилиндры, разделение сред, смазочные камеры, узлы с несколькими жидкостями |
Преимущества уплотнения TDMI
- тандемная конструкция для работы с несколькими средами
- герметичность даже при нулевом давлении
- PTFE-бронзовое кольцо снижает трение и износ
- возможность работы как уплотнение и как скребок
- устойчивость к износу и длительный срок службы
- подходит для гидравлических систем с повышенными требованиями к герметичности
Аналоги и взаимозаменяемость TDMI
Профиль TDMI подбирается как тандемное штоковое уплотнение при совпадении посадочных размеров, материала и условий эксплуатации. При замене важно учитывать конструкцию с PTFE-скользящим кольцом и возможность разделения сред.

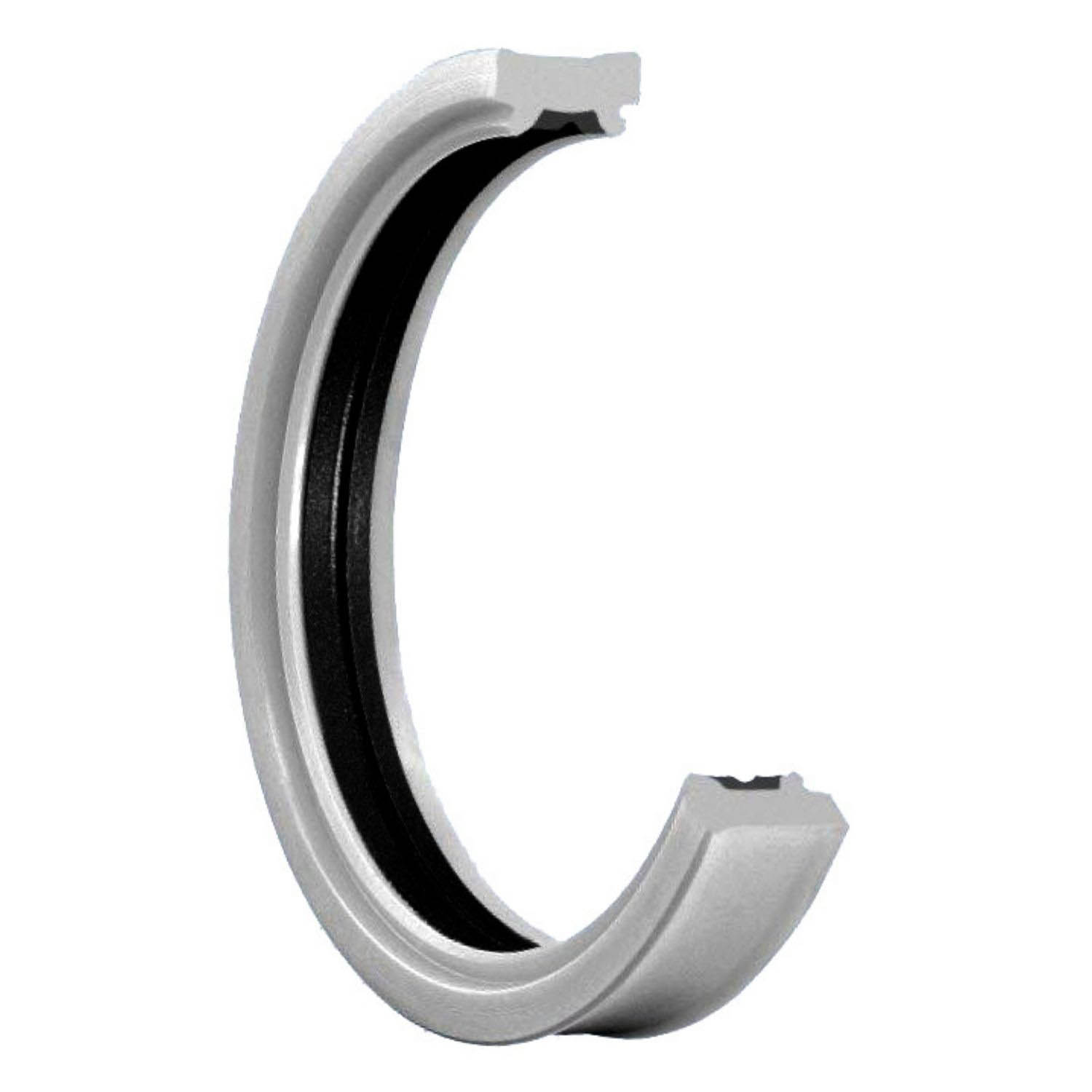

Фотографии и рендеры штоковое гидравлическое уплотнение TDMI
Фотографии и рендеры штокового гидравлического уплотнения TDMI — форма профиля, рабочая кромка и посадочная геометрия для быстрого подбора размеров и сравнения с таблицей.

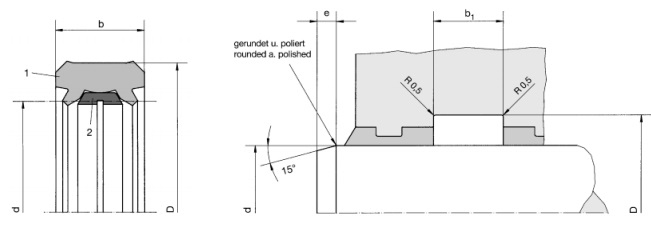

Размеры профиля TDMI
Техническая таблица размеров
| d | D | b | b1 | e | Артикул | Полное наименование |
|---|---|---|---|---|---|---|
| 20 | 30 | 15 | 16 | 6 | 010303 | 20x30x15x16 TDMI |
| 22 | 32 | 15 | 16 | 6 | 010304 | 22x32x15x16 TDMI |
| 25 | 35 | 15 | 16 | 6 | 010306 | 25x35x15x16 TDMI |
| 28 | 38 | 15 | 16 | 6 | 010307 | 28x38x15x16 TDMI |
| 30 | 40 | 15 | 16 | 6 | 010308 | 30x40x15x16 TDMI |
| 32 | 42 | 15 | 16 | 6 | 010309 | 32x42x15x16 TDMI |
| 35 | 45 | 15 | 16 | 6 | 010310 | 35x45x15x16 TDMI |
| 36 | 46 | 15 | 16 | 6 | 010311 | 36x46x15x16 TDMI |
| 40 | 50 | 15 | 16 | 6 | 010312 | 40x50x15x16 TDMI |
| 42 | 52 | 15 | 16 | 6 | 010313 | 42x52x15x16 TDMI |
| 45 | 55 | 15 | 16 | 6 | 010316 | 45x55x15x16 TDMI |
| 50 | 60 | 15 | 16 | 6 | 010318 | 50x60x15x16 TDMI |
| 55 | 65 | 15 | 16 | 6 | 010321 | 55x65x15x16 TDMI |
| 56 | 66 | 15 | 16 | 6 | 010322 | 56x66x15x16 TDMI |
| 60 | 73 | 15 | 16 | 7 | 020678 | 60x73x15x16 TDMI |
| 63 | 76 | 15 | 16 | 7 | 022679 | 63x76x15x16 TDMI |
| 65 | 78 | 15 | 16 | 7 | 020680 | 65x78x15x16 TDMI |
| 70 | 83 | 15 | 16 | 7 | 022681 | 70x83x15x16 TDMI |
| 72 | 85 | 15 | 16 | 7 | 022682 | 72x85x15x16 TDMI |
| 75 | 88 | 15 | 16 | 7 | 022683 | 75x88x15x16 TDMI |
| 80 | 93 | 15 | 16 | 7 | 022684 | 80x93x15x16 TDMI |
| 85 | 98 | 15 | 16 | 7 | 022685 | 85x98x15x16 TDMI |
| 90 | 103 | 15 | 16 | 7 | 022686 | 90x103x15x16 TDMI |
| 95 | 108 | 15 | 16 | 7 | 022687 | 95x108x15x16 TDMI |
| 105 | 118 | 15 | 16 | 10 | 022689 | 105x118x15x16 TDMI |
| 110 | 120 | 15 | 16 | 10 | 016529 | 110x120x15x16 TDMI |
| 110 | 123 | 15 | 16 | 10 | 022690 | 110x123x15x16 TDMI |
| 120 | 133 | 15 | 16 | 10 | 022692 | 120x133x15x16 TDMI |
| 125 | 138 | 15 | 16 | 10 | 016541 | 125x138x15x16 TDMI |
| 130 | 143 | 15 | 16 | 10 | 016542 | 130x143x15x16 TDMI |
| 140 | 153 | 15 | 16 | 10 | 016543 | 140x153x15x16 TDMI |
| 150 | 160 | 15 | 16 | 10 | 016532 | 150x160x15x16 TDMI |
| 150 | 162 | 15 | 16 | 10 | 010354 | 150x162x15x16 TDMI |
| 150 | 165 | 15 | 16 | 10 | 016544 | 150x165x15x16 TDMI |
| 160 | 175 | 15 | 16 | 10 | 016545 | 160x175x15x16 TDMI |
| 165 | 180 | 15 | 16 | 10 | 016546 | 165x180x15x16 TDMI |
| 170 | 185 | 15 | 16 | 10 | 016547 | 170x185x15x16 TDMI |
| 180 | 195 | 15 | 16 | 10 | 016548 | 180x195x15x16 TDMI |
| 185 | 200 | 15 | 16 | 10 | 016526 | 185x200x15x16 TDMI |
| 190 | 205 | 15 | 16 | 10 | 016549 | 190x205x15x16 TDMI |
| 200 | 215 | 15 | 16 | 10 | 016550 | 200x215x15x16 TDMI |
| 220 | 235 | 15 | 16 | 10 | 016551 | 220x235x15x16 TDMI |
| 225 | 240 | 15 | 16 | 10 | 016552 | 225x240x15x16 TDMI |
| 230 | 245 | 15 | 16 | 10 | 016553 | 230x245x15x16 TDMI |
| 240 | 255 | 15 | 16 | 10 | 016554 | 240x255x15x16 TDMI |
| 250 | 265 | 15 | 16 | 10 | 016555 | 250x265x15x16 TDMI |
| 260 | 275 | 15 | 16 | 10 | 016556 | 260x275x15x16 TDMI |
| 280 | 295 | 15 | 16 | 10 | 016557 | 280x295x15x16 TDMI |
| 290 | 305 | 15 | 16 | 10 | 016558 | 290x305x15x16 TDMI |
| 300 | 312 | 15 | 16 | 15 | 010377 | 300x312x15x16 TDMI |
| 350 | 365 | 15 | 16 | 15 | 016561 | 350x365x15x16 TDMI |
| 360 | 375 | 15 | 16 | 15 | 016562 | 360x375x15x16 TDMI |
| 400 | 415 | 15 | 16 | 15 | 016564 | 400x415x15x16 TDMI |
| 415 | 430 | 15 | 16 | 15 | 016565 | 415x430x15x16 TDMI |
| 420 | 435 | 15 | 16 | 15 | 016566 | 420x435x15x16 TDMI |
| 425 | 440 | 15 | 16 | 15 | 016567 | 425x440x15x16 TDMI |
| 450 | 465 | 15 | 16 | 15 | 016568 | 450x465x15x16 TDMI |
| 480 | 495 | 15 | 16 | 15 | 016569 | 480x495x15x16 TDMI |
| 550 | 565 | 15 | 16 | 15 | 016571 | 550x565x15x16 TDMI |
| 560 | 575 | 15 | 16 | 15 | 016572 | 560x575x15x16 TDMI |
| 600 | 615 | 15 | 16 | 15 | 016573 | 600x615x15x16 TDMI |
| 630 | 645 | 15 | 16 | 15 | 016574 | 630x645x15x16 TDMI |
