Пневматическое комбинированное уплотнение / скребок NIPSL 200
NIPSL 200 — комбинированное штоковое уплотнение для пневматических цилиндров, которое совмещает манжетный профиль и тонкую скребковую кромку для герметизации штока и защиты рабочей полости от внешних загрязнений.
Описание уплотнения NIPSL 200
Пневматическое уплотнение NIPSL 200 применяется в штоковых узлах пневматических цилиндров, где требуется одновременно герметизация и очистка поверхности штока. Профиль объединяет функции манжеты и скребка, поэтому помогает уменьшить количество отдельных элементов в посадочном узле.

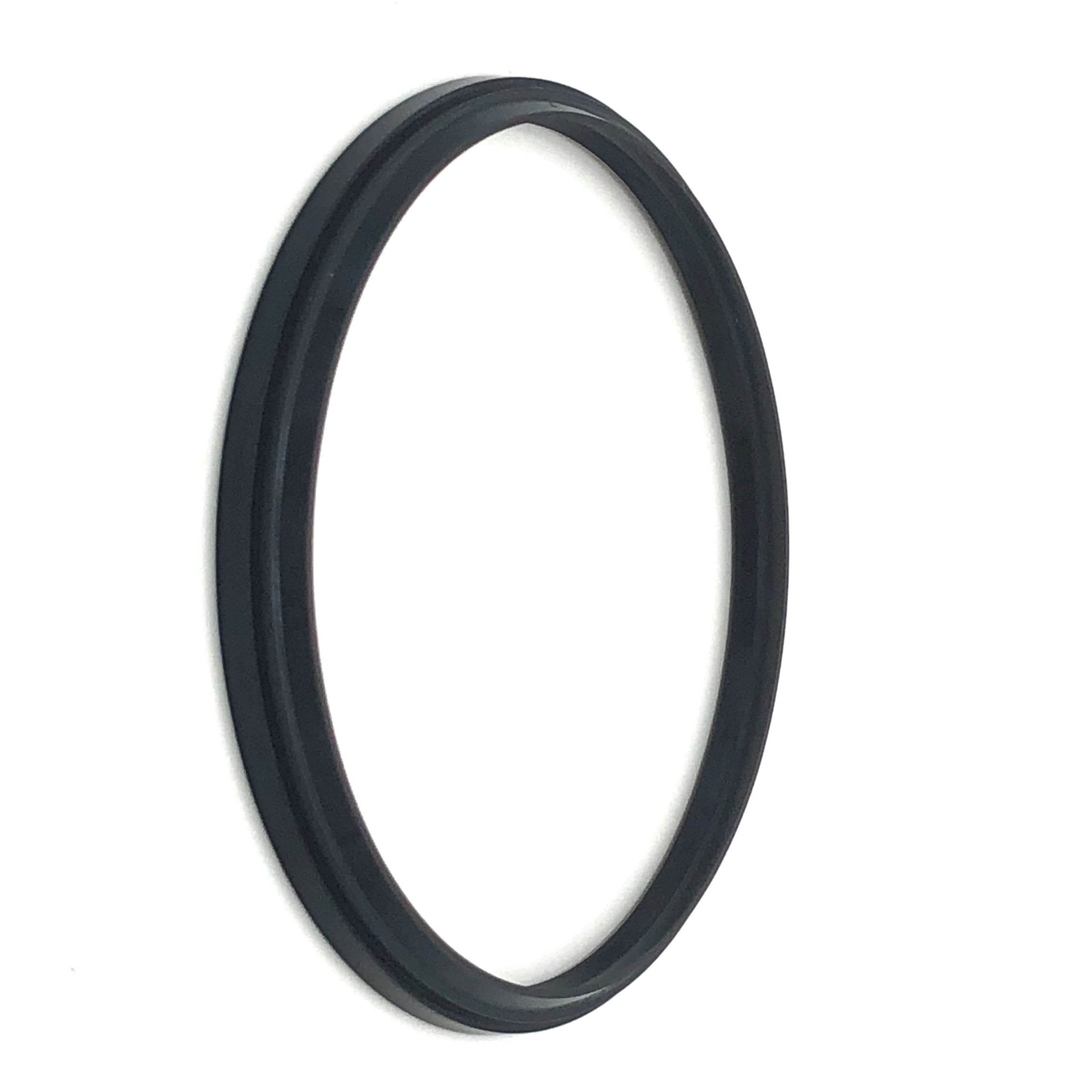

Конструкция NIPSL 200 представляет собой комбинацию скребковой части и асимметричного манжетного уплотнения. Уплотнительная кромка удерживает давление воздуха в рабочей зоне, а тонкая очищающая кромка снимает загрязнения с поверхности штока перед их попаданием внутрь цилиндра.

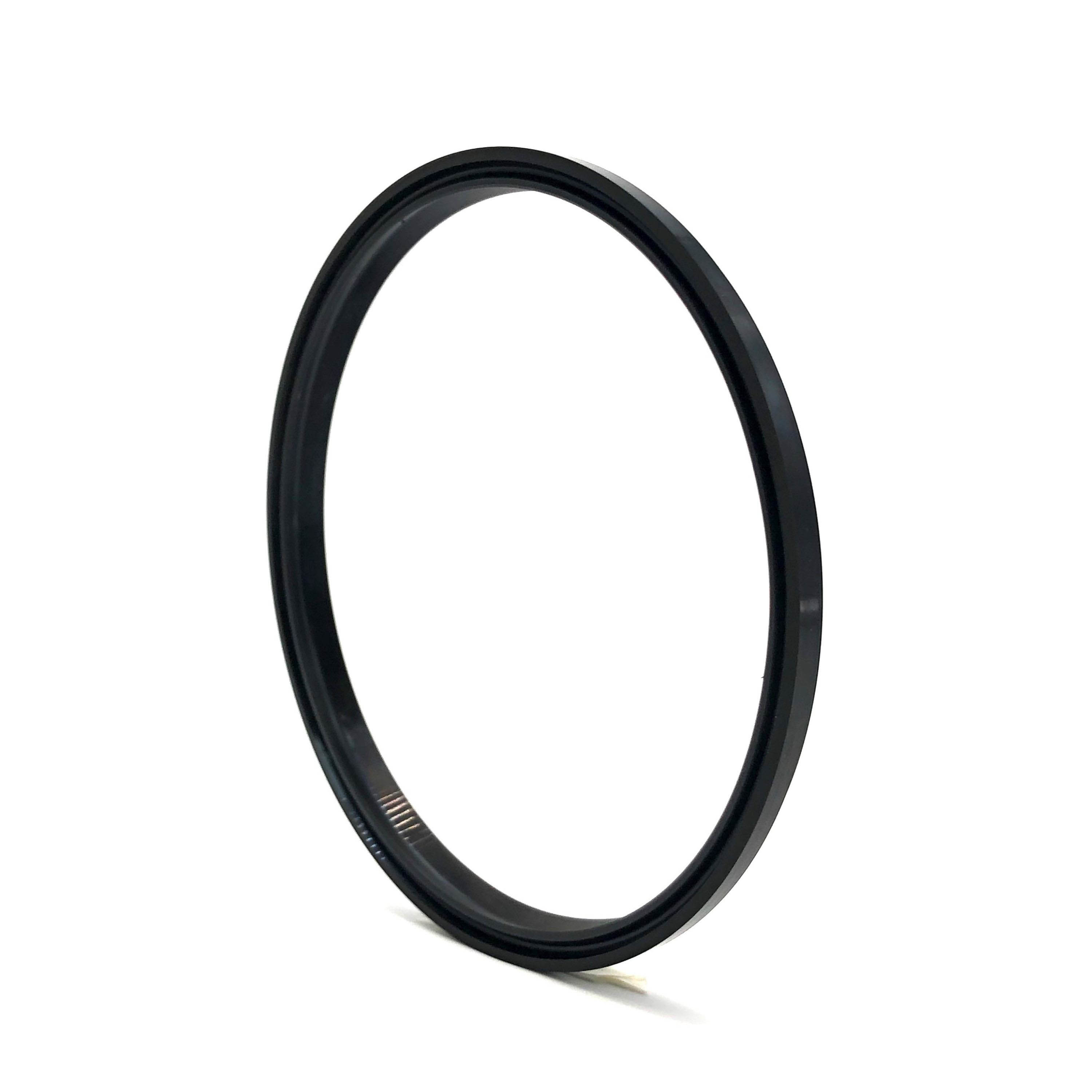

На рабочей кромке предусмотрен специальный прогиб, благодаря которому контакт со штоком остается плавным и стабильным. Такая геометрия снижает лишнее сопротивление при движении, помогает сохранить чувствительность пневмоцилиндра и уменьшает износ кромки при циклической работе.
На статической стороне профиля выполнена небольшая ступенька, которая облегчает сборку, особенно при малых диаметрах и компактных посадочных местах. Это делает NIPSL 200 удобным решением для небольших пневматических цилиндров, промышленной автоматики и узлов с ограниченным монтажным пространством.
При подборе NIPSL 200 важно учитывать размеры d × D × H, материал NBR, давление до 1 МПа, скорость, температуру, состояние поверхности штока, посадочную канавку и уровень загрязнения среды. Неправильно подобранное комбинированное уплотнение может привести к утечке воздуха, повышенному трению или попаданию загрязнений внутрь цилиндра.
Технические характеристики NIPSL 200
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 1 м/с | -20°C…+100°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактные пневмоузлы, комбинированная герметизация и очистка штока |
Преимущества уплотнения NIPSL 200
- совмещает функцию штокового уплотнения и скребка в одном профиле
- тонкая скребковая кромка защищает цилиндр от внешних загрязнений
- асимметричная манжетная геометрия обеспечивает герметизацию штока
- специальный прогиб рабочей кромки помогает снизить трение
- ступенька на статической стороне облегчает монтаж при малых диаметрах
- подходит для компактных пневматических узлов и промышленной автоматики
- стабильно работает при скорости до 1 м/с и давлении до 1 МПа / 10 bar
Аналоги и взаимозаменяемость NIPSL 200
NIPSL 200 подбирается как комбинированное пневматическое штоковое уплотнение с функцией скребка при совпадении посадочных размеров, материала, давления, температуры и условий эксплуатации. При замене важно учитывать асимметричную геометрию профиля, наличие тонкой очищающей кромки и требования к защите цилиндра от загрязнений.
