Пневматическое уплотнение NIPSL 300
NIPSL 300 — компактное комбинированное уплотнение для штоковых узлов пневмоцилиндров, объединяющее герметизацию и защиту от загрязнений.
Описание уплотнения NIPSL 300
NIPSL 300 сочетает функции грязесъемника и уплотнения с асимметричными кромками. Профиль устанавливается в одно посадочное место и помогает сократить габариты узла без потери герметичности.
На уплотнительной кромке предусмотрена радиусная форма, которая делает контакт со штоком более плавным и снижает трение. На статической стороне выполнен небольшой уступ, облегчающий установку, особенно в малых диаметрах.
Скребковая часть выполнена в виде тонкой кромки, которая удаляет загрязнения с поверхности штока и не мешает движению цилиндра. Уплотнение изготавливается из полиуретана твердостью 90 Shore A и подходит для пневматических узлов с частыми циклами.
Технические характеристики
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| PU | до 1 м/с | -30°C…+90°C | до 1 МПа / 10 bar | пневматические цилиндры, штоковые узлы, компактная герметизация и грязесъем |
Преимущества NIPSL 300
- совмещает грязесъемник и уплотнение в одном профиле
- асимметричные кромки обеспечивают стабильную герметизацию
- радиусная рабочая кромка снижает трение
- малый уступ на статической стороне облегчает монтаж
- тонкая скребковая кромка не мешает движению штока
- полиуретан 90 Shore A повышает износостойкость
Аналоги и взаимозаменяемость NIPSL 300
NIPSL 300 подбирается как комбинированное уплотнение с функцией грязесъемника при совпадении посадочных размеров, материала, скорости, давления и температурного режима. При замене важно учитывать форму асимметричных кромок и компактную установку в единое посадочное место.

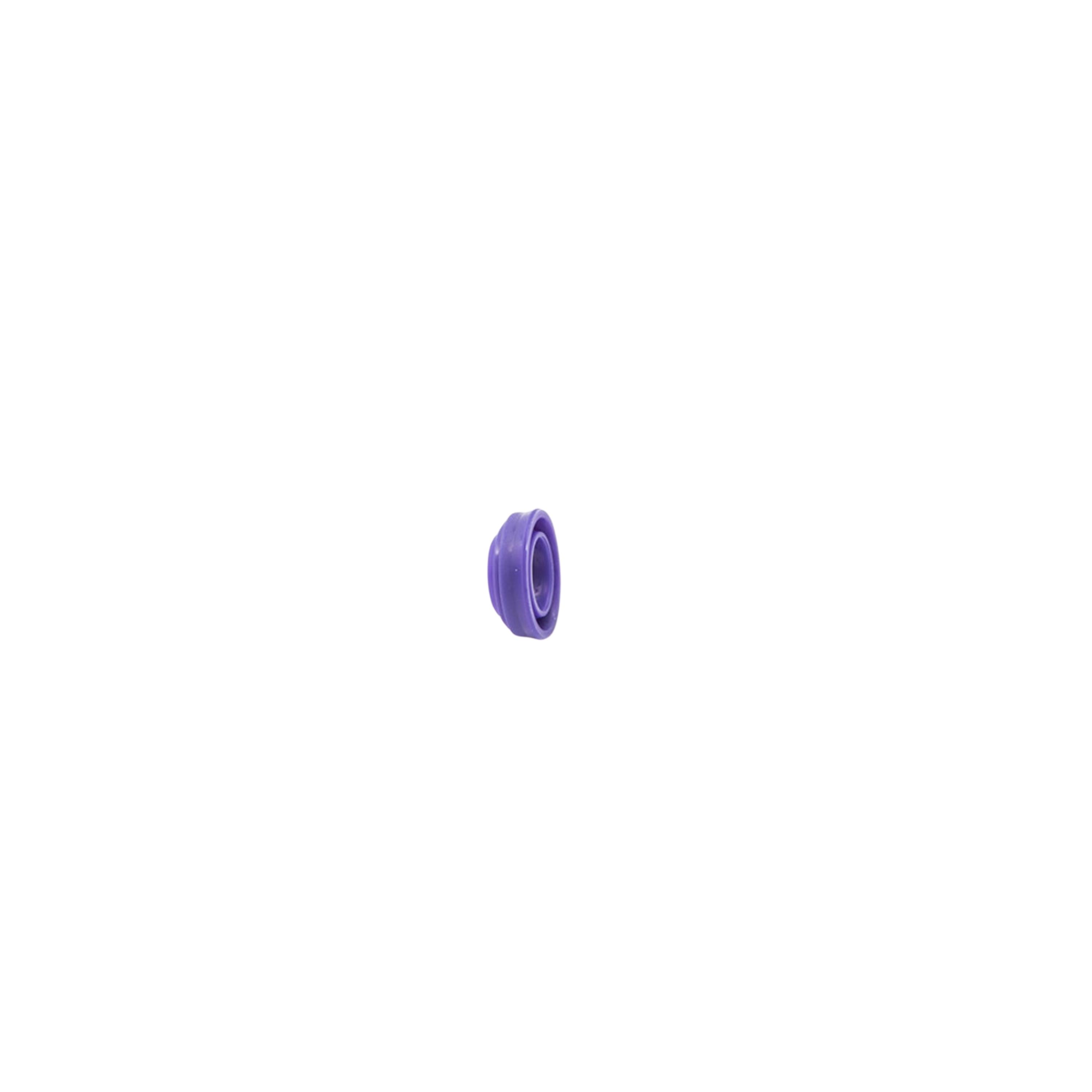

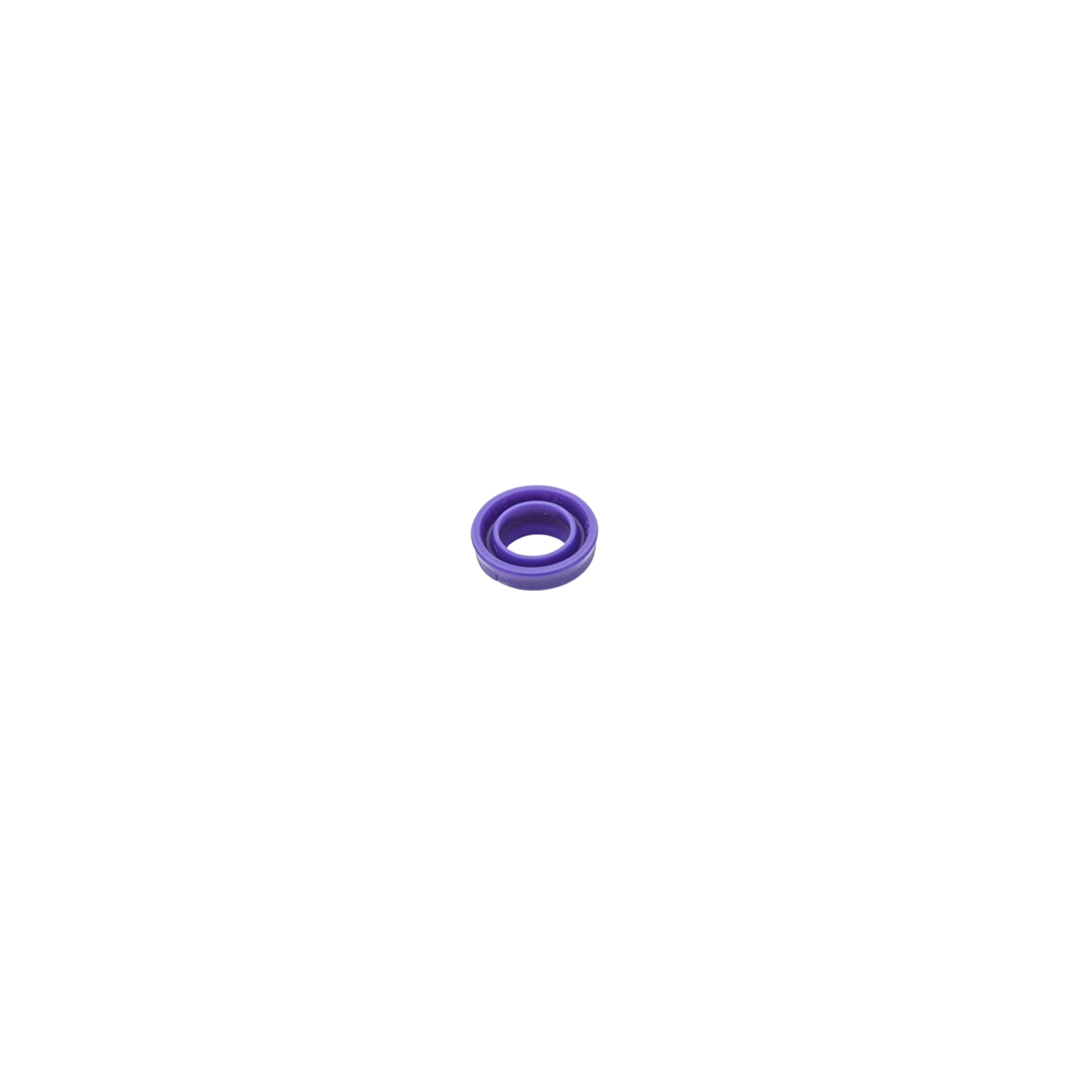

Визуальная схема и геометрия профиля NIPSL 300
Изображения показывают форму профиля, рабочую кромку и посадочную геометрию штокового пневматического уплотнения NIPSL 300 для подбора размеров и сравнения с аналогами.
Размеры профиля AIRZET-PR
Техническая таблица размеров
| d | D | H | L | D1 | H1 | S | Артикул | Полное наименование |
|---|---|---|---|---|---|---|---|---|
| 6 | 13 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017399 | 6x13x2,5x2,3x3,5x1,2 AIRZET-PR |
| 8 | 15 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017400 | 8x15x2,5x2,3x3,5x1,2 AIRZET-PR |
| 10 | 17 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017401 | 10x17x2,5x2,3x3,5x1,2 AIRZET-PR |
| 12 | 19 | 2,5 | 2,3 | 3,5 | 1,2 | — | 49017996 | 12x19x2,5x2,3x3,5x1,2 AIRZET-PR |
| 15 | 22 | 2,5 | 2,3 | 3,5 | 5 | 1,2 | 49017905 | 15x22x2,5x2,3x3,5x5x1,2 AIRZET-PR |
| 16 | 25 | 3 | 2,8 | 4,5 | 2,2 | — | 49017904 | 16x25x3x2,8x4,5x2,2 AIRZET-PR |
| 29 | 3 | 2,8 | 4,5 | 2,2 | 20 | — | 49017906 | 29x3x2,8x4,5x2,2x20 AIRZET-PR |
| 25 | 34 | 3 | 2,8 | 4,5 | 2,2 | — | 523067 | 25x34x3x2,8x4,5x2,2 AIRZET-PR |
| 30 | 39 | 3 | 2,8 | 4,5 | 2,2 | — | 523068 | 30x39x3x2,8x4,5x2,2 AIRZET-PR |
| 40 | 49 | 3 | 2,8 | 4,5 | 2,2 | — | 49017968 | 40x49x3x2,8x4,5x2,2 AIRZET-PR |
| 42 | 51 | 3 | 2,8 | 4,5 | 2,2 | — | 523072 | 42x51x3x2,8x4,5x2,2 AIRZET-PR |
| 50 | 59 | 3 | 2,8 | 4,5 | 2,2 | — | 523073 | 50x59x3x2,8x4,5x2,2 AIRZET-PR |
