NIPSL 300 — размеры, артикулы и подбор
NIPSL 300 — пневматическое уплотнение-грязесъёмник Simrit / Merkel для штоковых узлов с ограниченной длиной посадочного места. Профиль одновременно удерживает рабочую среду и снимает загрязнения со штока, поэтому важны точность канавки, материал и качество ответной поверхности.
Подбор
Для замены сравните размеры, сечение профиля, материал и условия работы. Если обозначение отличается у другого производителя, профиль можно подобрать по геометрии и посадочному месту.
Характеристики
ПрофильNIPSL 300
Типкомбинированное пневматическое уплотнение / грязесъёмник
КатегорияГрязесъёмники
ПроизводительSimrit / Merkel
Размерных строк6
Материал90 AU 924
Давление≤ 1,0 МПа (10 бар)
Температура≤ 1,0 МПа (10 бар) –30 °C до +90 °C
Скорость≤ 1 м/с
Быстрый подбор
Нужен аналог или поставка NIPSL 300? Пришлите артикул, размеры или фото профиля. Подберём решение по геометрии, материалу и условиям работы.
Получить подбор

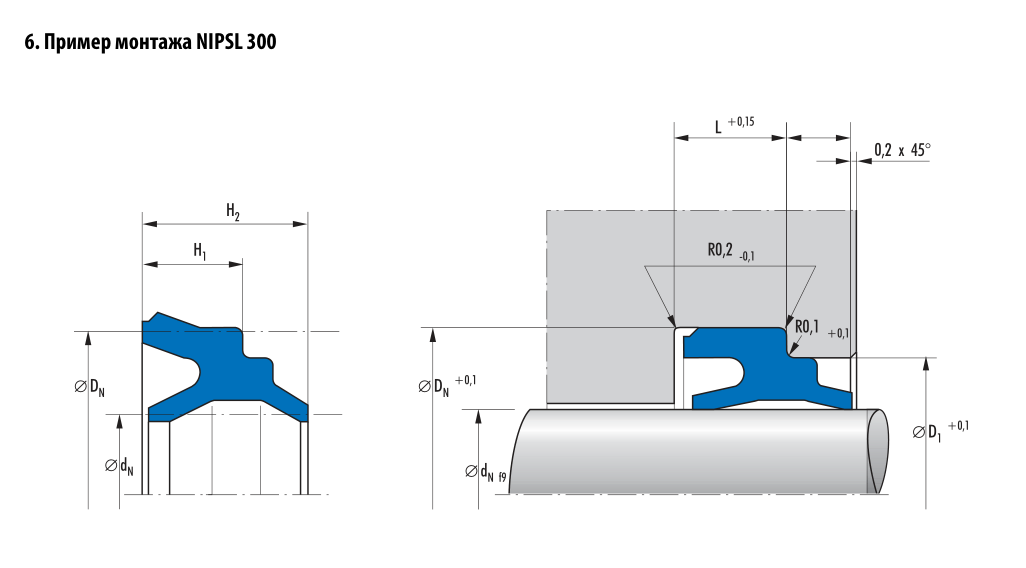

Размеры и артикулы NIPSL 300
6 строк| dN | DN | H1 | H2 | D1 | L | L1 min | Артикул № |
|---|---|---|---|---|---|---|---|
| 4 | 8,2 | 2,5 | 4,2 | 6,7 | 3 | 0,8 | 418315 |
| 6 | 11,2 | 3,2 | 5,2 | 9,1 | 3,6 | 1 | 418316 |
| 8 | 14,2 | 3,2 | 5,2 | 12,1 | 3,6 | 1 | 416230 |
| 10 | 16,2 | 3,8 | 6,2 | 14,1 | 4,2 | 1,2 | 418317 |
| 12 | 18,1 | 3,8 | 6,2 | 15,5 | 4,2 | 1,2 | 434919 |
| 16 | 23 | 3,8 | 6,2 | 18,8 | 4,2 | 1,2 | 434920 |
