U-образное уплотнение двойного действия FT для штока и поршня
FT — универсальное U-образное уплотнение двойного действия из NBR, которое применяется для герметизации штоковых и поршневых узлов в пневматических и отдельных гидравлических цилиндрах при возвратно-поступательном движении.
Описание уплотнения FT

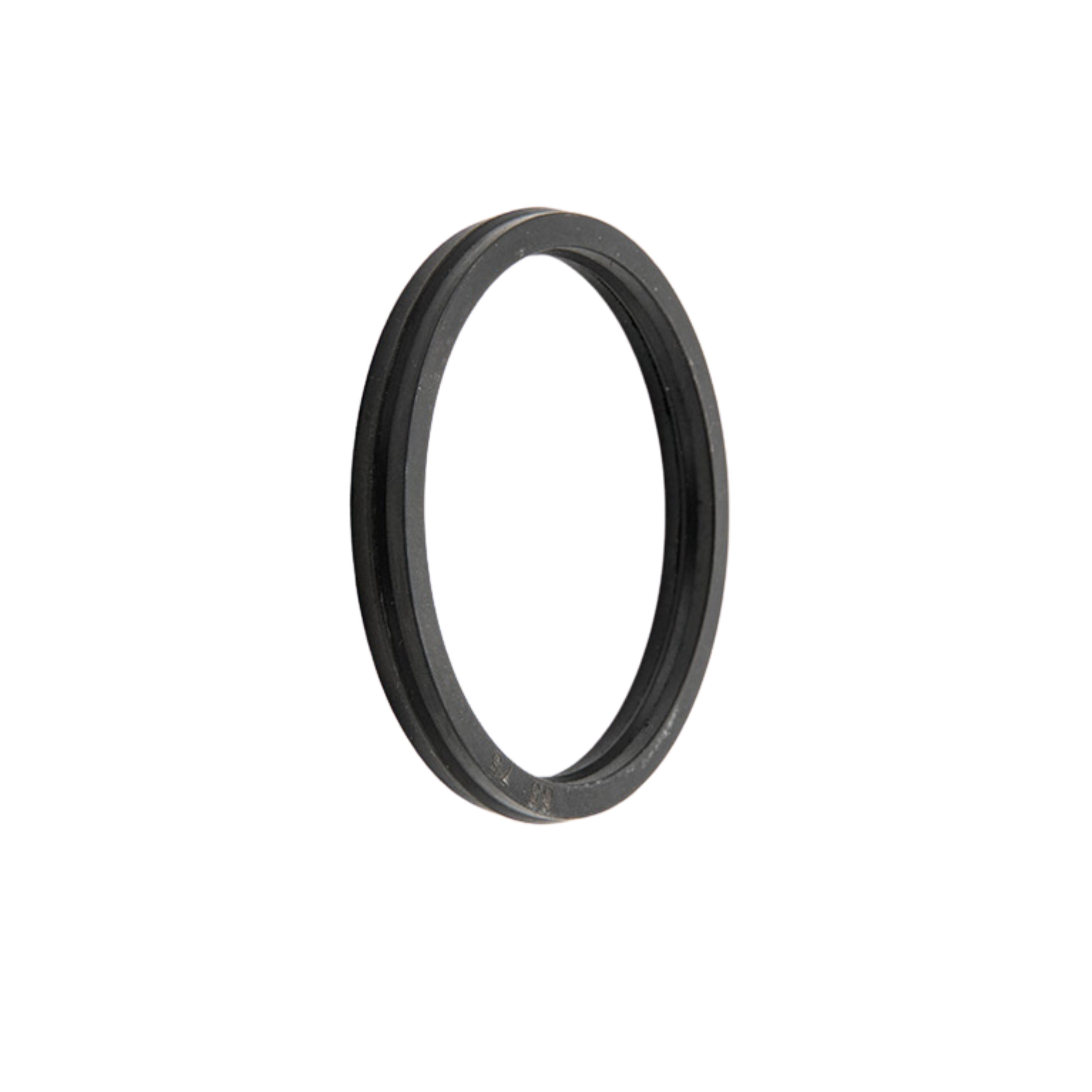

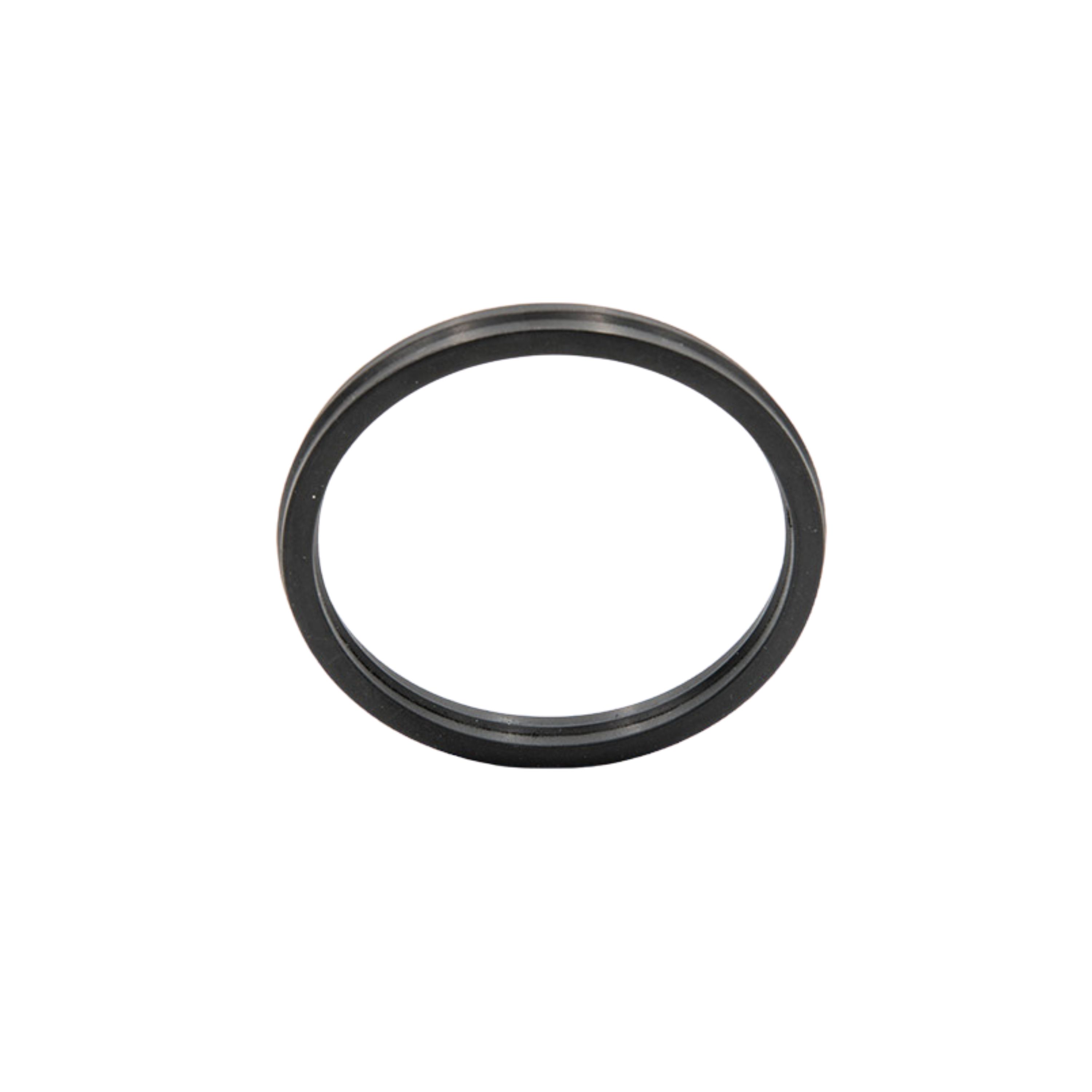

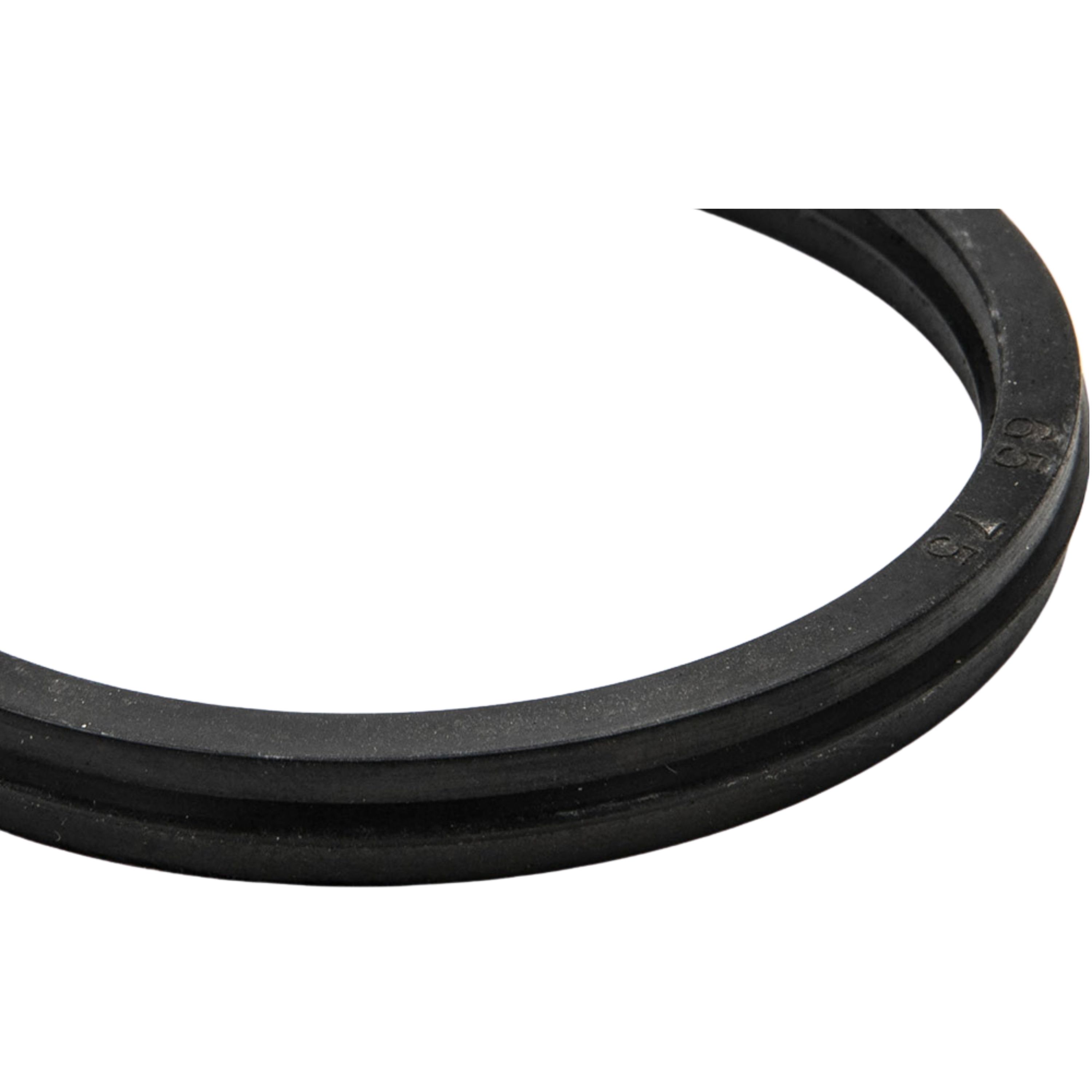

Уплотнение FT представляет собой универсальный U-образный профиль двойного действия, рассчитанный на работу в узлах штока и поршня. Такая манжета может воспринимать давление с двух сторон и обеспечивать герметизацию при возвратно-поступательном движении в цилиндре.
В пневматических системах FT применяют как уплотнение для цилиндров, где требуется простая геометрия, стабильный контакт с рабочими поверхностями и возможность работы в обоих направлениях хода. При корректной посадке профиль может использоваться и в отдельных гидравлических узлах.
Уплотнение изготавливается из нитрильного каучука NBR. Материал подходит для воздуха, масляной среды и стандартных технических жидкостей при соблюдении температурного диапазона и требований к качеству сопряжённых поверхностей.
Для надежной работы FT важно учитывать точность механических деталей, рабочий зазор, шероховатость поверхности, отсутствие гидроударов и совместимость материала с рабочей средой. При повышенных зазорах или резких перепадах давления ресурс U-образной манжеты может снижаться.

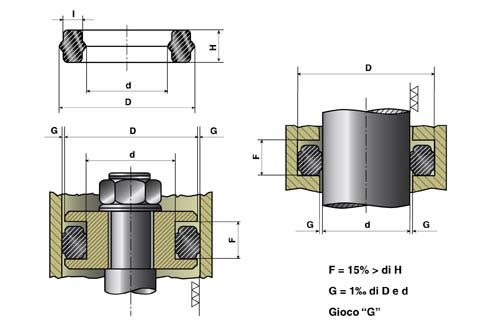

При подборе FT нужно проверять размеры d × D × H, тип посадочной канавки, направление действия давления, материал NBR, скорость, температуру и фактическую среду эксплуатации. Профиль не стоит рассматривать как чисто штоковое или чисто поршневое уплотнение — его ключевая особенность именно универсальная работа в двух направлениях.
Технические характеристики FT
| Материал | Скорость | Температура | Давление | Применение |
|---|---|---|---|---|
| NBR | до 0.3 м/с | -30°C…+80°C | до 10 МПа / 100 bar | шток и поршень, пневматические цилиндры, отдельные гидравлические узлы, возвратно-поступательное движение |
Преимущества уплотнения FT
- универсальный U-образный профиль для штоковых и поршневых узлов
- двустороннее действие при возвратно-поступательном движении
- может применяться в пневматических и отдельных гидравлических цилиндрах
- NBR подходит для воздуха, масла и стандартных технических сред
- простая геометрия облегчает подбор и монтаж по посадочным размерам
- стабильный контакт с рабочими поверхностями при корректном зазоре
- выдерживает давление до 10 МПа / 100 bar при точном сопряжении деталей
Аналоги и взаимозаменяемость FT
FT подбирается как U-образное уплотнение двойного действия при совпадении посадочных размеров, материала, давления, температуры, скорости и условий эксплуатации. При замене важно учитывать, используется профиль на штоке или поршне, рабочий зазор, точность сопряжения деталей и отсутствие резких перепадов давления.
